利用PCB引脚封装向导画BGA封装

最新推荐文章于 2025-03-12 09:54:51 发布

爱学习的诸葛铁锤

最新推荐文章于 2025-03-12 09:54:51 发布

阅读量3k

点赞数 2

分类专栏：嵌入式学习文章标签： pcb工艺 Altium Designer BGA

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/qq_41873311/article/details/129260584

版权

嵌入式学习专栏收录该内容

21 篇文章

订阅专栏

文章介绍了如何利用AltiumDesigner的新版本23.2.1中的FootprintWizard工具，按照数据手册的尺寸图，创建BGA64封装的过程。涉及的关键步骤包括选择BGA类型，设置单位为毫米，定义焊盘直径和间距，设置8x8的布局，以及命名和确认封装名称。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

目标

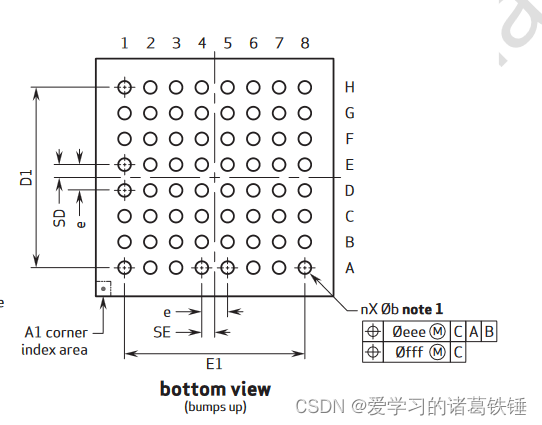

参照数据手册画一个BGA64封装的PCB，下图为封装尺寸图表
在这里插入图片描述

手动画有点麻烦，耗时长
这里使用AD （版本23.2.1）的Footprint Wizard 来帮助我们画BGA64

过程

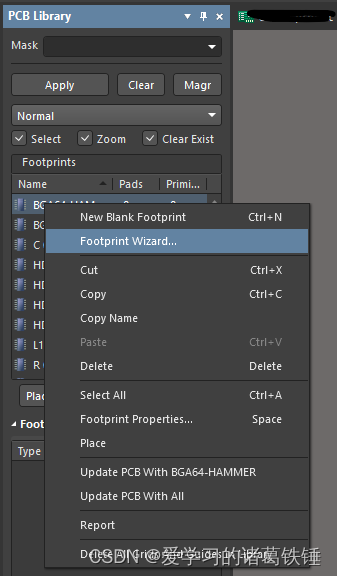

在 PCB Library 右键打开 Footprint Wizard…向导

在这里插入图片描述

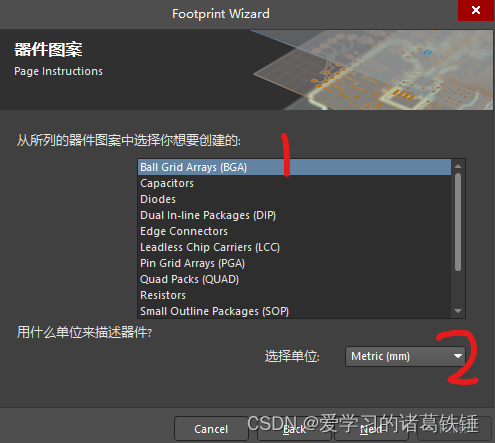

选择BGA，修改单位为mm

在这里插入图片描述

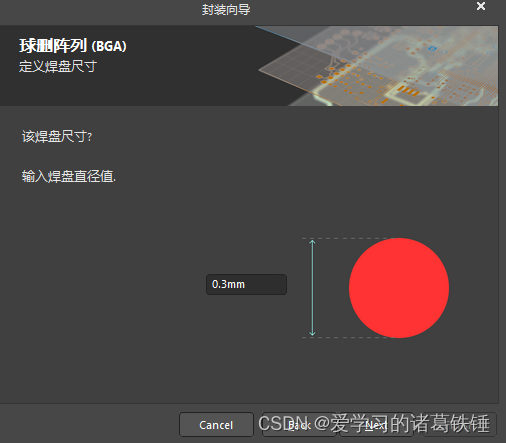

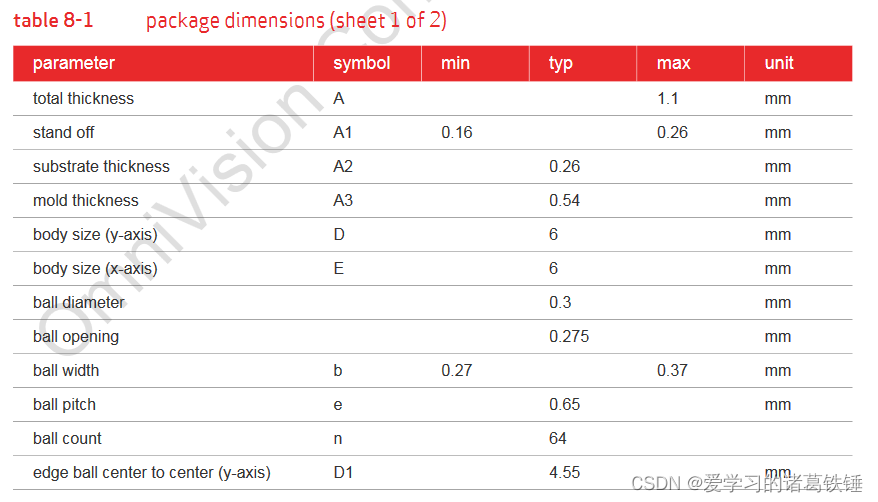

查看数据手册中的尺寸图，由ball diameter可知焊盘直径值0.3mm

在这里插入图片描述

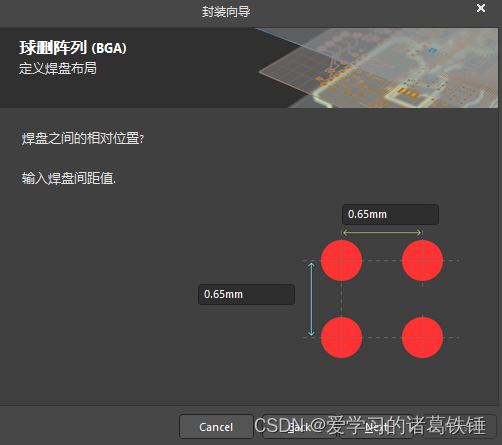

由ball pitch可知焊盘间距值为0.65mm

在这里插入图片描述

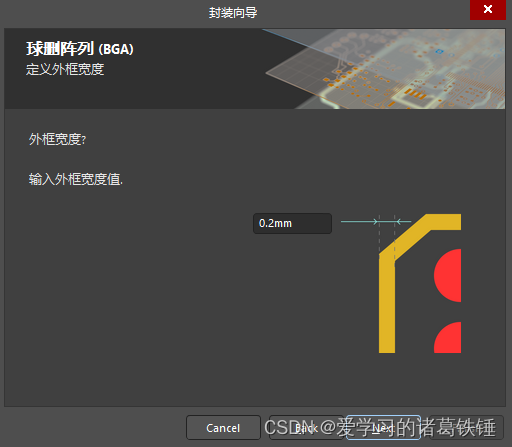

外框宽度值保持默认

在这里插入图片描述

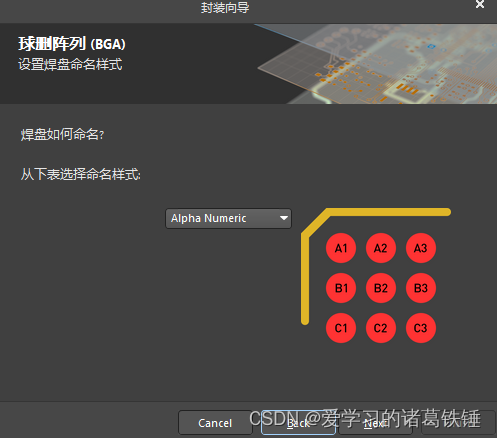

命名顺序，由封装图可知带Alpha字母，所以默认

在这里插入图片描述

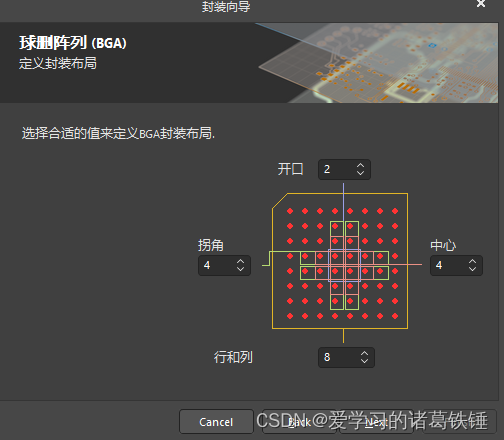

要画的是BGA64，所以定义8*8的布局，如图，其他BGA封装也可自定义

在这里插入图片描述

最后输入封装名称完成设计，效果如图

在这里插入图片描述
再完善一下即可
