利用PCB向导(component wizard)画BGA封装

对于BGA封装,引脚太多,采用向导设计可以提高效率

结合最近使用的一款BGA324封装,看一下如何设计

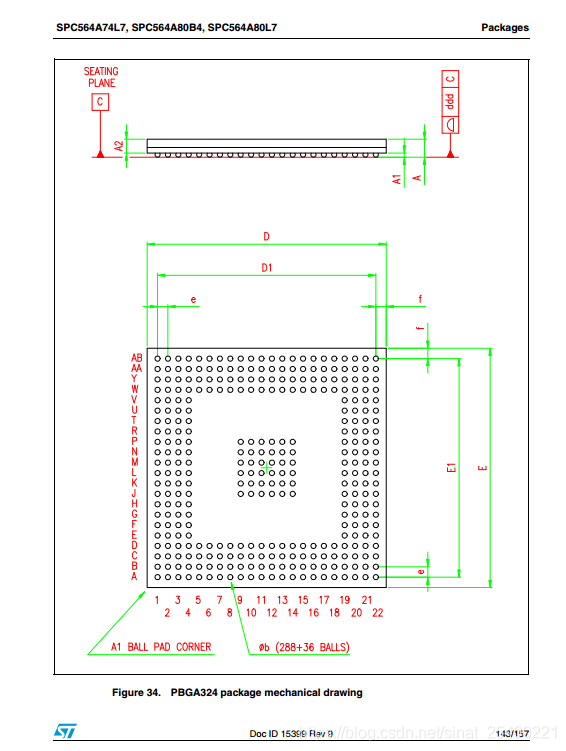

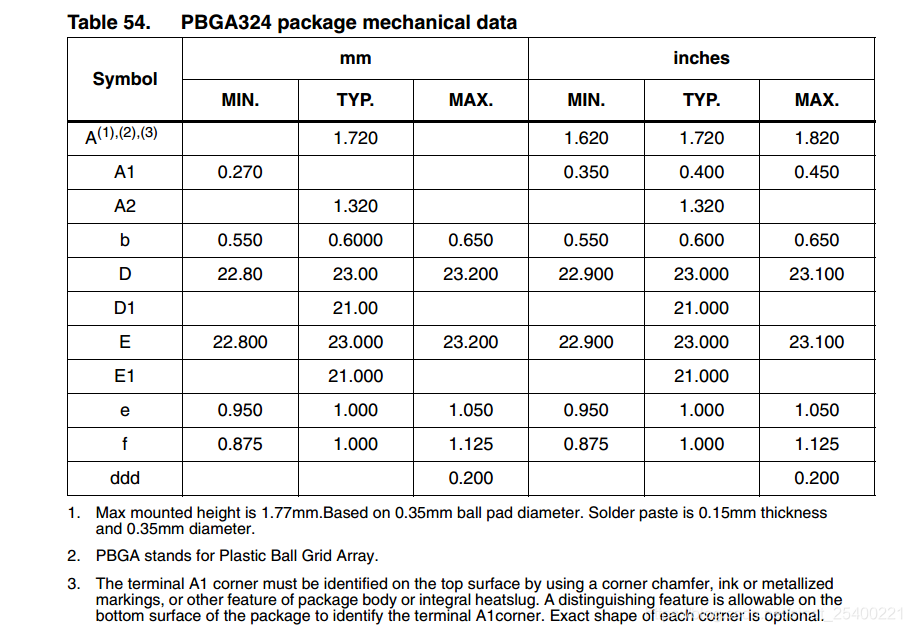

1、首先在datasheet上找到封装尺寸信息

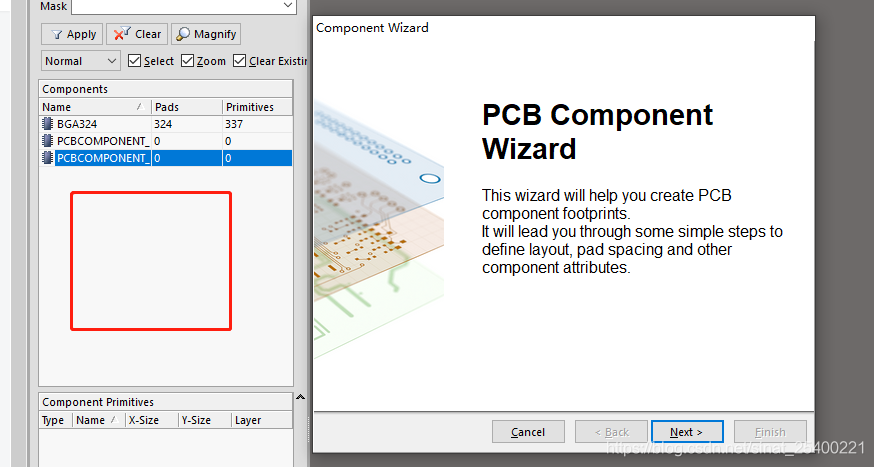

 2、在PCB封装设计界面,右键鼠标选择 设计向导

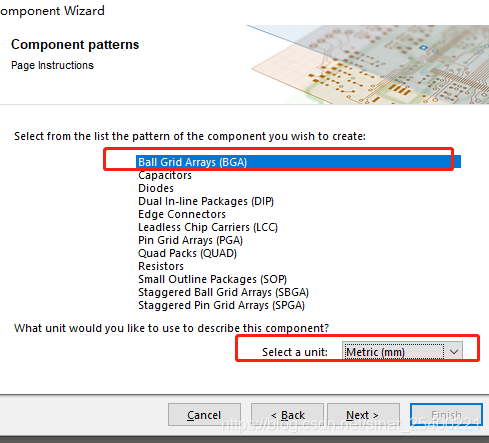

 3、此处选择GBA,单位改为mm

4、查手册获取焊盘尺寸,此处为0.6mm

5、查手册获取焊盘间距,此处为1mm
