瞬态抑制二极管（TVS）

一、工作原理

瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS）是一种用于抑制瞬态电压波动的保护器件。它主要用于保护电路不受过电压、过电流等瞬态事件的影响。

TVS的工作原理基于搭建一个快速响应的通路，以吸收和调节过电压的能量。它由一个PN结构组成，通常使用硅材料制造。TVS具有较高的击穿电压和响应速度，可在纳秒级别内响应瞬态电压。

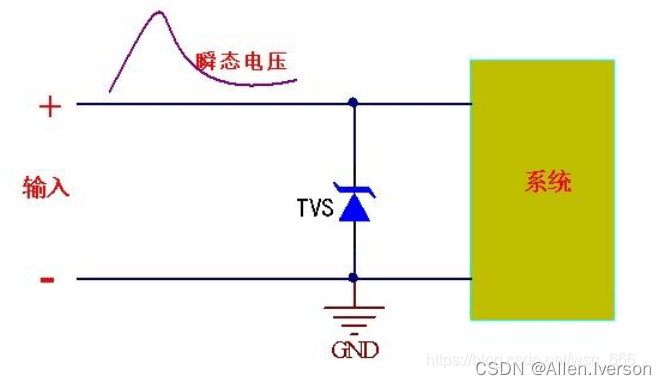

在正常工作情况下，TVS处于高阻态，仅有很小的泄漏电流。当电路中出现过电压时，TVS会迅速变为低阻态，形成一个通路，将过电压波形上的能量引导到地或其他合适的地方，以保护其他电路设备免受损坏。

TVS的击穿电压一般设定在需保护的电路设备可承受的最大电压范围之内。当输入电压超过这个击穿电压时，TVS会快速响应并开始导通，将电压限制在设定的范围内。这样可以有效地保护电路设备不受过大的电压冲击。

推荐使用一个限流电阻®与TVS并联连接?。这个限流电阻的作用是限制流经TVS的电流，以确保TVS的额定工作电流范围内。

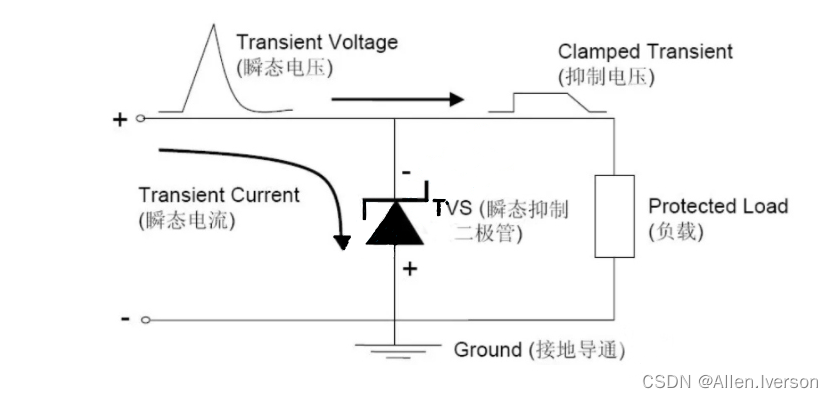

当输入电压过大时，TVS会快速变为低阻态，将过电压波形的能量引导到地，保护电路或设备。同时，限流电阻可限制过大的电流流经TVS，确保TVS的工作稳定性。

总之，TVS通过将过电压波形的能量引导到地或其他合适的地方，起到抑制或限制电压的作用，保护电路设备免受过电压的损害。它是一种常用的电子元件，广泛应用于各种电路保护和浪涌抑制方面。

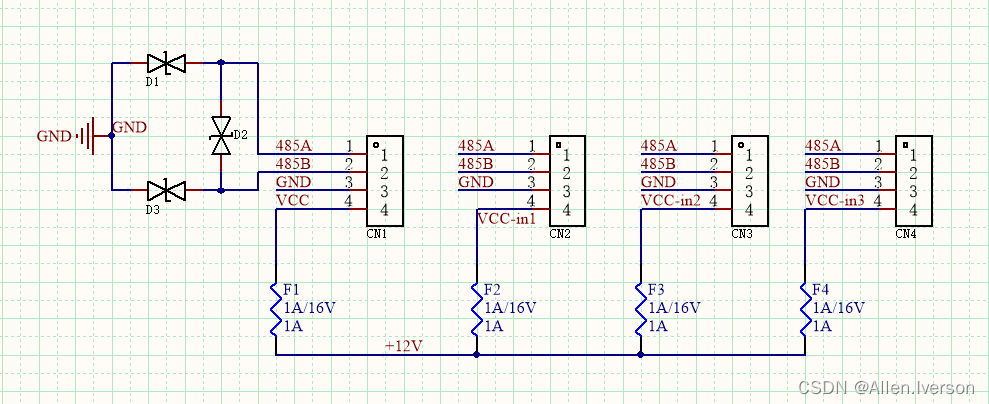

图中使用的3个(D1/D2/D3)TVS型号为SMBJ12CA

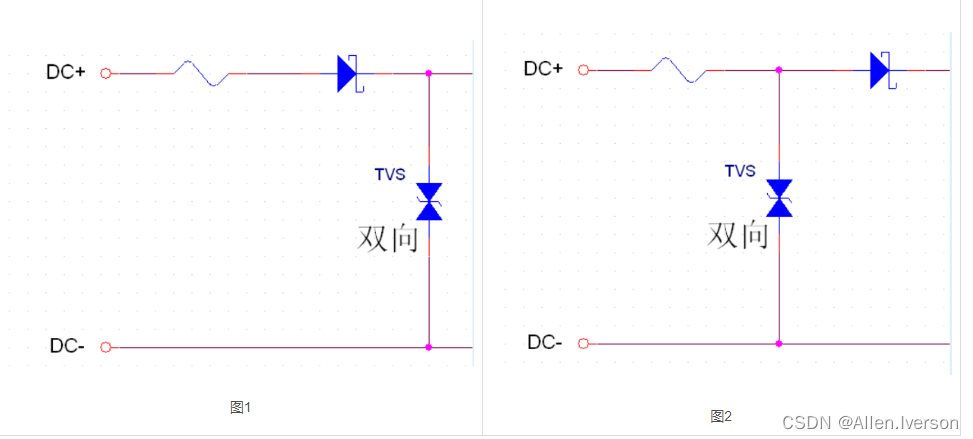

        图2比图1效果好。因为这两个图中都有两个二极管，作用分别是防电源反接以及防静电。当负向电压浪涌来临时候，如果是图1，防反接二极管就直接牺牲了，而图2的话，TVS二极管雪崩击穿，短路起到保护的作用，不至于使防反接二极管损坏。另外，保险丝应该接在二极管的后面，因为关于泄放类元器件，设计思想就是向前冲，正面抵抗。而且越是血厚的越要向前冲。这里面有气体放电管，压敏电阻，TVS。气体放电管过的电流最大，是防雷级别的，不过动作很慢，应该站在最前面。压敏电阻也能过大一些的电流，不过是自我牺牲，靠后一些。TVS反应速度最快，但是过电流小，就躲在最后，吃一些快速，但是能量低的危害，比如静电。再往后就是那些保险丝，防反接二极管，电容电阻，滤波电路等等，这些负能量自己存着的器件。

 二、关键参数

 文章参考：https://www.cnblogs.com/wcat/p/16656317.html
