我在蓝桥杯的板子上看到，他的是寄生电源供电，也就是没有外接电源，靠总线高电平供电，低电平电容放电。编程之处略有不同。

网上很多资料，我还是只说最难懂的点

一、注意事项

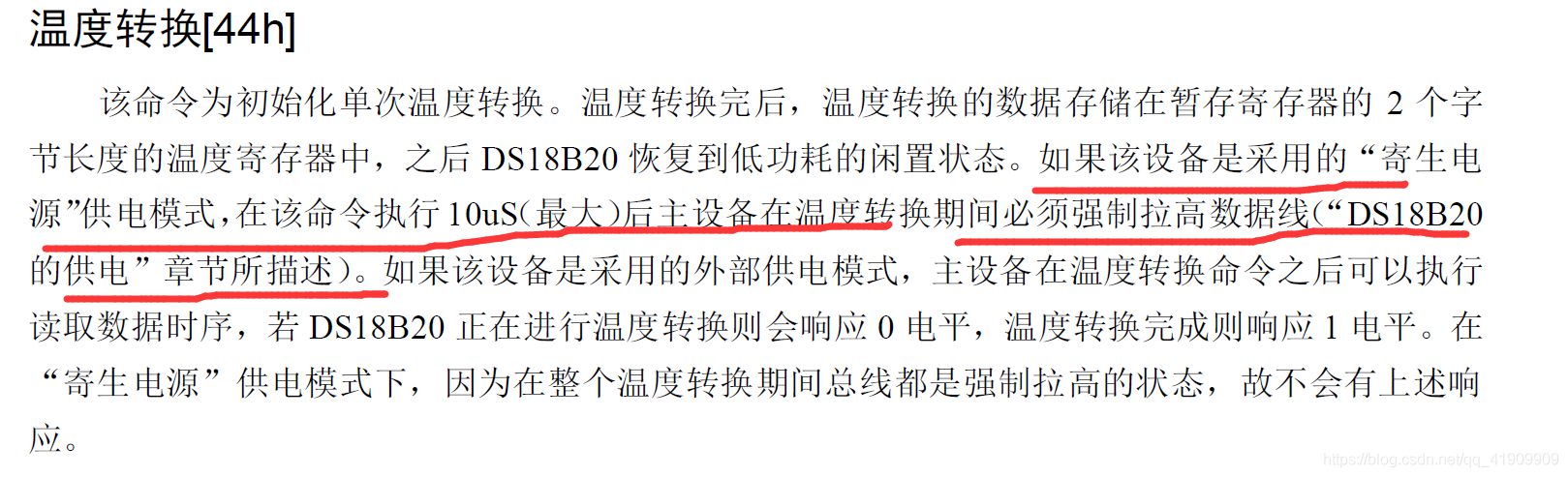

1. 在这里插入图片描述温度转换命令【44h】后面要加延时，而且总线要置1，提供上拉电流。

send(0xcc);
send(0x44);
DAT = 1;
delay1s();

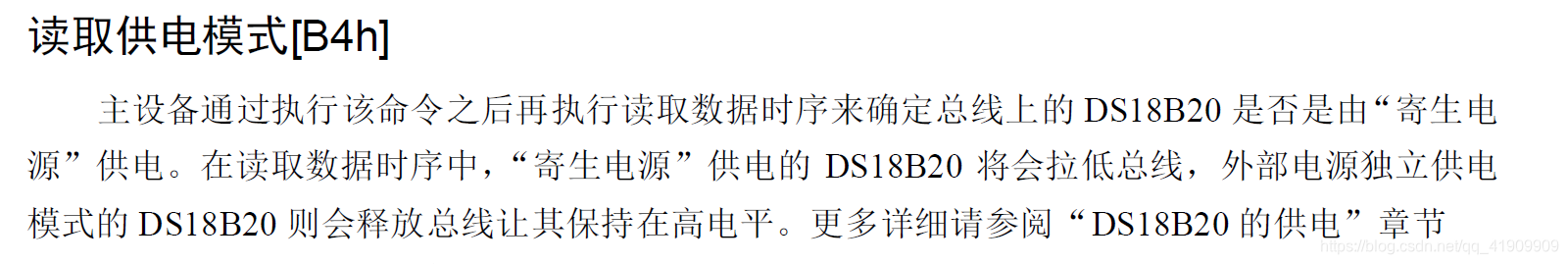

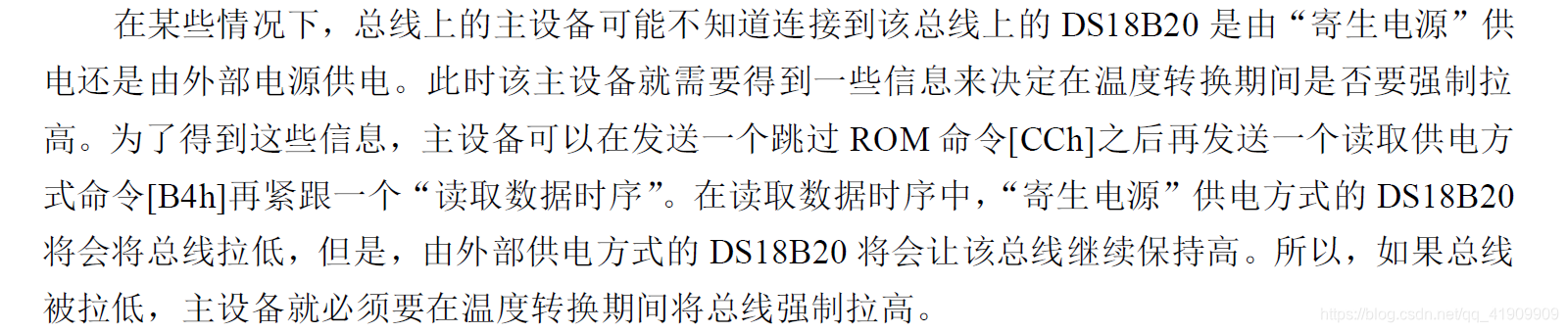

2. 在这里插入图片描述
为了提高可移植性，可以这样写

uchar way;
send(0xcc);
send(0xb4);
way = read();//读取温度状态
DAT = 1; //释放总线


if(way == 1)
{

	#define waibu
}

#ifdef waibu
......
#else
......
#endif
......

3. 在这里插入图片描述注意：
每次命令都得初始化

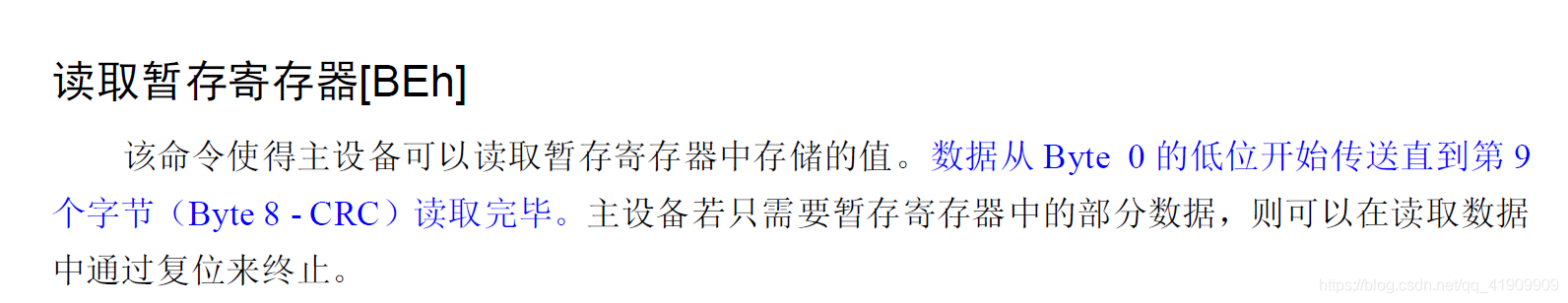

常用命令
在这里插入图片描述

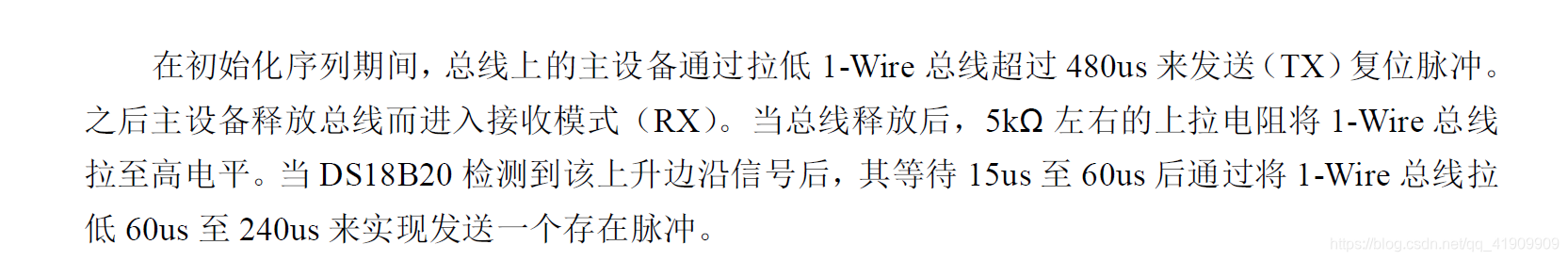

初始化时序：
总线拉低500微秒，再释放总线（拉高）。然后进入接收模式。如果设备正常会发送应答信号，也就是低电平把总线拉低200微秒。

uchar i = 0;
DAT = 1;
DAT = 0;
delay600us();
DAT = 1;
dealay100us();
while(DAT == 1)
{

	if(i == 5)
