本文详细介绍了西门子S7-1200系列PLC的接线图，包括CPU 1211C、1212C、1214C、1215C和1217C的各种型号，强调了24VDC传感器电源和漏型/源型输入的接线规则，并解答了关于5V差分信号和模拟量输入的常见问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

小编在这篇文章中，为大家介绍了西门子S7-1200系列的PLC接线图及其常见问题——输入输出接线图，非常详细！

一. S7-1200输入输出接线图

(1)CPU 1211C 接线图

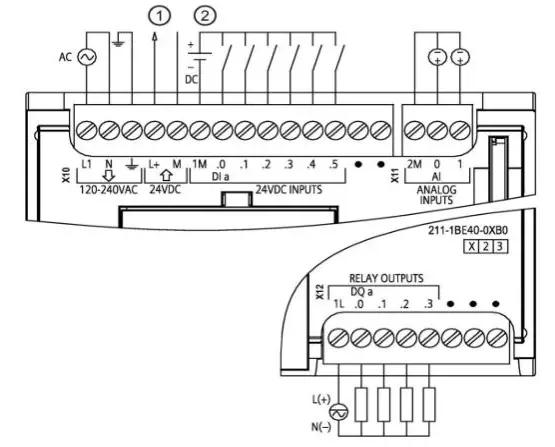

CPU 1211C AC/DC/继电器 (6ES7 211-1BE40-0XB0)


① 24 VDC 传感器电源

② 对于漏型输入将负载连接到“-”端(如图示)；对于源型输入将负载连接到“+”端

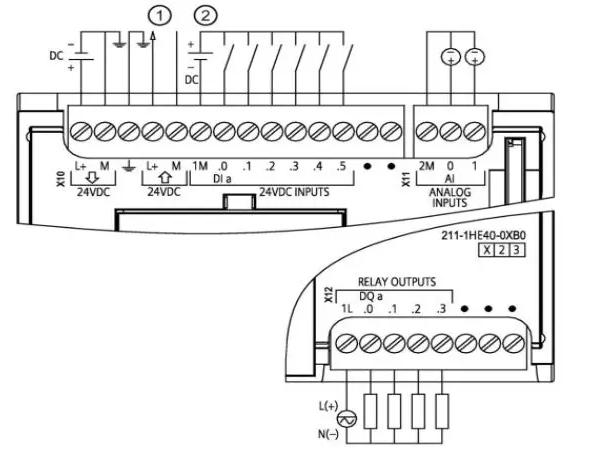

CPU 1211C DC/DC/继电器 (6ES7 211-1HE40-0XB0)


① 24 VDC 传感器电源

② 对于漏型输入将负载连接到“-”端(如图示)；对于源型输入将负载连接到“+”端

CPU 1211C DC/DC/DC (6ES7 211-1AE40-0XB0)
