电路图识图基础知识-电工配线口诀(一)

一、  电路图的构成

将电源与负载(用电设备)用导线连接起来，使之形成完整的闭合回路，电流可以从中流 过的路径，就是电路，把这种电路用规范的符号和线条画在图纸上，就是电路图。
电源、负载及中间环节三部分组成了一个完整的电路图。下面以照明灯为例来说明电路图 的组成。图1所示为负载为白炽灯的电路图。

图1 、负载为白炽灯的电路图
1. 电路图的分类
电路图的分类比较简单，分为电气原理图和电路接线图(配线图)两种，图2所示为三 相异步电动机电气原理图。电气原理图是用来表明设备电气的工作原理及各电气元件相互作用 关系的一种表示形式，对电气技术人员分析电气线路、排除机床电路故障有重要的作用。电路 接线图显示了系统中发电机、变压器、母线、断路器、电力线路等主要电机、电器、线路之间 的接线，是电气工人对实际机械设备电路接线的指导图，为以后维修电工快速查找故障提供了 方便，图3所示为电路接线图。读懂电路图是电气技术人员和电气工人基本要求。

图2、三相异步电机正反转电路图

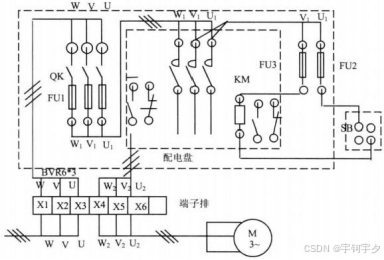

图3、三相异步电机正反转接线图

2.  电路图的主要特点

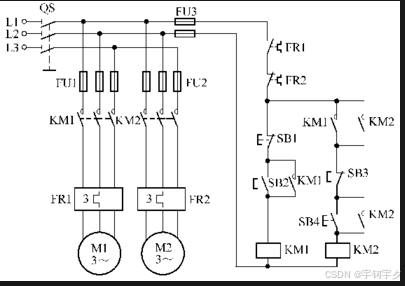

电路图是采用图形符号和文字符号按工作顺序(自上而下、自左而右)排列，表示电路、设备或装置的全部基本组成和连接关系的一种简图，但并不表明电气设备和电气元件的实际安装位置和接线方式，下图所示为电动机电路图。

电路图的特点：

(1)电路图详细表示了电路、设备或成套装置及其组成的工作原理，为测试和寻找故障提供了信息。

(2)电路图为分析和计算电路特性及编制接线图提供依据。

(3)电路图看起来比较直观，读图时容易对整个电路的构成形成一个清晰的整体印象。

电工配线必背口诀



 一、简便估算导线载流量

    十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算.

解释:10mm2以下的铝导线载流量按5A/平方毫米计算;100mm2以上的铝导线载流量按2A/平方毫米计算;25mm2的铝导线载流量按4A/平方毫米计算;35mm2的铝导线载流量按3A/平方毫米计算;70mm2、95mm2的铝导线载流量按2.5A/平方毫米计算;"铜材升级算"：例如计算120mm2的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量;受温度影响，最后还要乘以0.8或0.9(依地理位置).

1、各种导线的载流量(安全电流)通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。

10 下五，1 0 0 上二。

2 5 ，3 5 ，四三界。

7 0 ，95 ，两倍半。

穿管温度，八九折。

裸线加一半。

铜线升级算。

2、电工口诀(四十八)灯泡不亮的原因查找办法

灯泡不亮叫人烦，常见原因灯丝断。 透明灯泡看得着，否则可用电笔验。 合上开关点两端，都不发亮火线断。 一亮一灭灯丝断，两端都亮断零线。电工口诀(四十九)埋地导线埋设前的断芯检查和断点确定方法

单相插座有多种，常分两孔和三孔。 两孔并排分左右，三孔组成品字形。 接线孔旁标字母，L为火N为零。 三孔之中还有E，表示接地在正中。 面对插座定方向，各孔接线有规定。左接零线右接火，保护地线接正中。

二、已知变压器容量,求其电压等级侧额定电流

    说明：适用于任何电压等级。

    口诀：容量除以电压值，其商乘六除以十。

    例子：视在电流I=视在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A

估算I=1000KVA/10KV﹡6/10=60A

三、已知变压器容量，速算其一、二次保护熔断体(俗称保险丝)的电流值

    口诀:配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5

四、已知三相电动机容量，求其额定电流

    口诀：容量除以千伏数，商乘系数点七六。

    已知三相二百二电机，千瓦三点五安培。

    1KW÷0.22KV*0.76≈1A

    已知高压三千伏电机，四个千瓦一安培。

    4KW÷3KV*0.76≈1A

注：口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用时，容量单位为kW，电压单位为kV，电流单位为A。

五、测知电力变压器二次侧电流，求算其所载负荷容量

    已知配变二次压，测得电流求千瓦。

    电压等级四百伏，一安零点六千瓦。

    电压等级三千伏，一安四点五千瓦。

    电压等级六千伏，一安整数九千瓦。

    电压等级十千伏，一安一十五千瓦。

电压等级三万五，一安五十五千瓦。

六、已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值

    直接起动电动机，容量不超十千瓦;

    六倍千瓦选开关，五倍千瓦配熔体。

    供电设备千伏安，需大三倍千瓦数。

说明：口诀所述的电动机，是小型380V鼠笼型三相电动机，电动机起动电流很大，一般是额定电流的4-7倍。用负荷开关直接起动的电动机容量最大不应超过10kW，一般以4.5kW以下为宜，且开启式负荷开关(胶盖瓷底隔离开关)一般用于5.5kW及以下的小容量电动机作不频繁的直接起动;封闭式负荷开关(铁壳开关)一般用10kW以下的电动机作不频繁的直接起动。负荷开关均由简易隔离开关闸刀和熔断器或熔体组成,选择额定功率的6倍开关为宜;为了避免电动机起动时的大电流，应当选择额定功率的5倍的熔断器为宜，即额定电流(A);作短路保护的熔体额定电流(A)。最后还要选择适当的电源，电源的输出功率应不小于3倍的额定功率。

七、测知无铭牌380V单相焊接变压器的空载电流，求算其额定容量

    口诀：三百八焊机容量，空载电流乘以五。

单相交流焊接变压器实际上是一种特殊用途的降压变压器，与普通变压器相比，其基本工作原理大致相同。为满足焊接工艺的要求，焊接变压器在短路状态下工作，要求在焊接时具有一定的引弧电压。当焊接电流增大时，输出电压急剧下降。根据P=UI(功率一定，电压与电流成反比)。当电压降到零时(即二次侧短路)，二次侧电流也不致过大等等，即焊接变压器具有陡降的外特性，焊接变压器的陡降外特性是靠电抗线圈产生的压降而获得的。空载时，由于无焊接电流通过，电抗线圈不产生压降，此时空载电压等于二次电压，也就是说焊接变压器空载时与普通变压器空载时相同。变压器的空载电流一般约为额定电流的6%~8%(国家规定空载电流不应大于额定电流的10%)。

• 判断交流电与直流电流

    电笔判断交直流，交流明亮直流暗，

    交流氖管通身亮，直流氖管亮一端。

说明：判别交、直流电时，最好在“两电”之间作比较,这样就很明显。测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。

九、巧用电笔进行低压核相

    判断两线相同异，两手各持一支笔，

    两脚与地相绝缘，两笔各触一要线，

    用眼观看一支笔，不亮同相亮为异。

说明：此项测试时，切记两脚与地必须绝缘。因为我国大部分是380/220V供电，且变压器普遍采用中性点直接接地，所以做测试时，人体与大地之间一定要绝缘，避免构成回路，以免误判断;测试时，两笔亮与不亮显示一样，故只看一支则可。

十、巧用电笔判断直流电正负极

    电笔判断正负极，观察氖管要心细，

    前端明亮是负极，后端明亮为正极。

说明：氖管的前端指验电笔笔尖一端，氖管后端指手握的一端，前端明亮为负极，反之为正极。测试时要注意：电源电压为110V及以上;若人与大地绝缘，一只手摸电源任一极，另一只手持测电笔，电笔金属头触及被测电源另一极，氖管前端极发亮，所测触的电源是负极;若是氖管的后端极发亮，所测触的电源是正极，这是根据直流单向流动和电子由负极向正极流动的原理。

十一、巧用电笔判断直流电源有无接地，正负极接地的区别

    变电所直流系数，电笔触及不发亮;

    若亮靠近笔尖端，正极有接地故障;

    若亮靠近手指端，接地故障在负极。

说明：发电厂和变电所的直流系数，是对地绝缘的，人站在地上，用验电笔去触及正极或负极，氖管是不应当发亮的，如果发亮，则说明直流系统有接地现象;如果发亮的部位在靠近笔尖的一端，则是正极接地;如果发亮的部位在靠近手指的一端，则是负极接地。

十二、巧用电笔判断380/220V三相三线制供电线路相线接地故障

    星形接法三相线，电笔触及两根亮，

    剩余一根亮度弱，该相导线已接地；

    若是几乎不见亮,金属接地的故障。

说明：电力变压器的二次侧一般都接成Y形，在中性点不接地的三相三线制系统中，用验电笔触及三根相线时，有两根通常稍亮，而另一根上的亮度要弱一些，则表示这根亮度弱的相线有接地现象，但还不太严重；如果两根很亮，而剩余一根几乎看不见亮，则是这根相线有金属接地故障。
