lab2

lesson03

3.1 上一节课回顾

学习完第一课之后，你应该对操作系统的结构有个大致的认知。

首先，会有类似于Shell，echo，find或者任何你实现的工具程序，这些程序运行在操作系统之上。
而操作系统又抽象了一些硬件资源，例如磁盘，CPU。
通常来说操作系统和应用程序之前的接口被称为系统调用接口（System call interface），我们这门课程看到的接口都是Unix风格的接口。基于这些Unix接口，你们在lab1中，完成了不同的应用程序。

3.2 操作系统隔离性

使用操作系统的一个原因，甚至可以说是主要原因就是为了实现multiplexing和内存隔离。如果你不使用操作系统，并且应用程序直接与硬件交互，就很难实现这两点。所以，将操作系统设计成一个库，并不是一种常见的设计。你或许可以在一些实时操作系统中看到这样的设计，因为在这些实时操作系统中，应用程序之间彼此相互信任。但是在大部分的其他操作系统中，都会强制实现硬件资源的隔离。

如果我们从隔离的角度来稍微看看Unix接口，那么我们可以发现，接口被精心设计以实现资源的强隔离，也就是multiplexing和物理内存的隔离。接口通过抽象硬件资源，从而使得提供强隔离性成为可能。

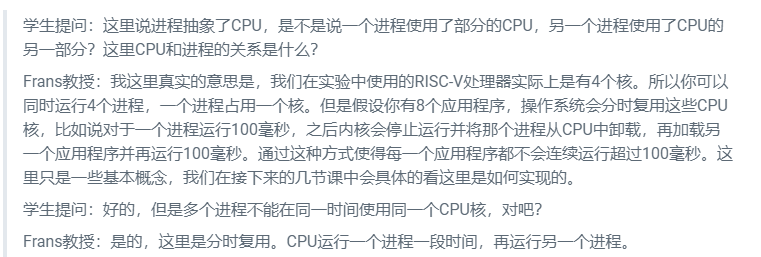

CPU对进程进行分时复用

3.3 操作系统防御性

OS不能因为应用程序的崩溃导致整个OS崩溃

所以需要具有防御性

通常来说，需要通过硬件来实现这的强隔离性。我们这节课会简单介绍一些硬件隔离的内容，但是在后续的课程我们会介绍的更加详细。这里的硬件支持包括了两部分，第一部分是user/kernel mode，kernel mode在RISC-V中被称为Supervisor mode但是其实是同一个东西；第二部分是page table或者虚拟内存（Virtual Memory）。

3.4 硬件对于强隔离的支持

硬件对于强隔离的支持包括了：user/kernle mode和虚拟内存。

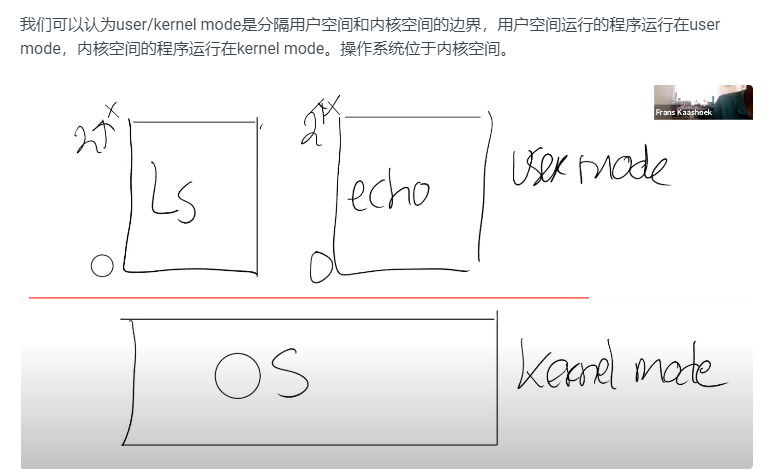

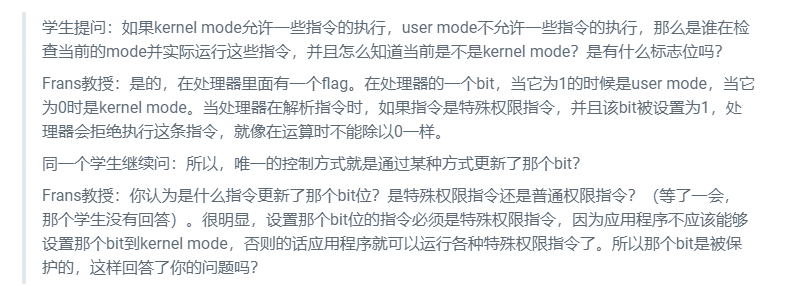

首先，我们来看一下user/kernel mode，这里会以尽可能全局的视角来介绍，有很多重要的细节在这节课中都不会涉及。为了支持user/kernel mode，处理器会有两种操作模式，第一种是user mode，第二种是kernel mode。当运行在kernel mode时，CPU可以运行特定权限的指令（privileged instructions）；当运行在user mode时，CPU只能运行普通权限的指令（unprivileged instructions）。

普通权限的指令都是一些你们熟悉的指令，例如将两个寄存器相加的指令ADD、将两个寄存器相减的指令SUB、跳转指令JRC、BRANCH指令等等。这些都是普通权限指令，所有的应用程序都允许执行这些指令。

特殊权限指令主要是一些直接操纵硬件的指令和设置保护的指令，例如设置page table寄存器、关闭时钟中断。在处理器上有各种各样的状态，操作系统会使用这些状态，但是只能通过特殊权限指令来变更这些状态。

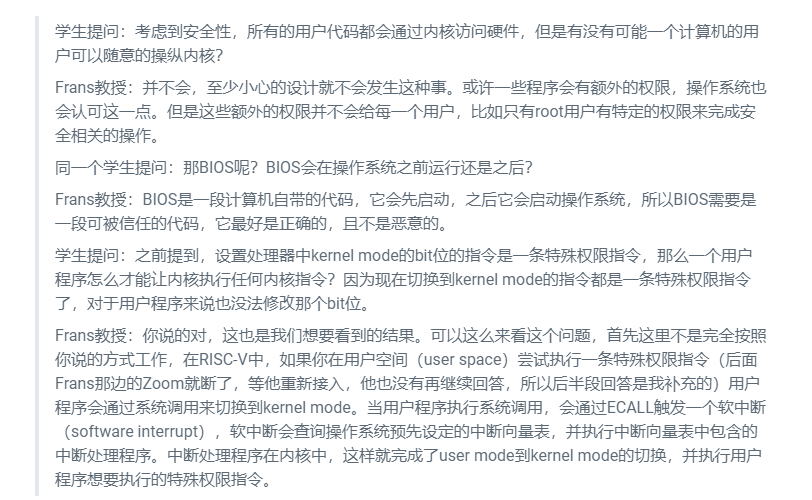

BOIS！！！ yyds

系统开机后，CPU会对计算机自带的BOIS程序进程初始化，BOIS会指向硬盘的第一扇区，也就是启动区，里面存放了已经编译好的启动程序，然后原封不动的把他拷贝到内存的第一扇区0x7c00处。

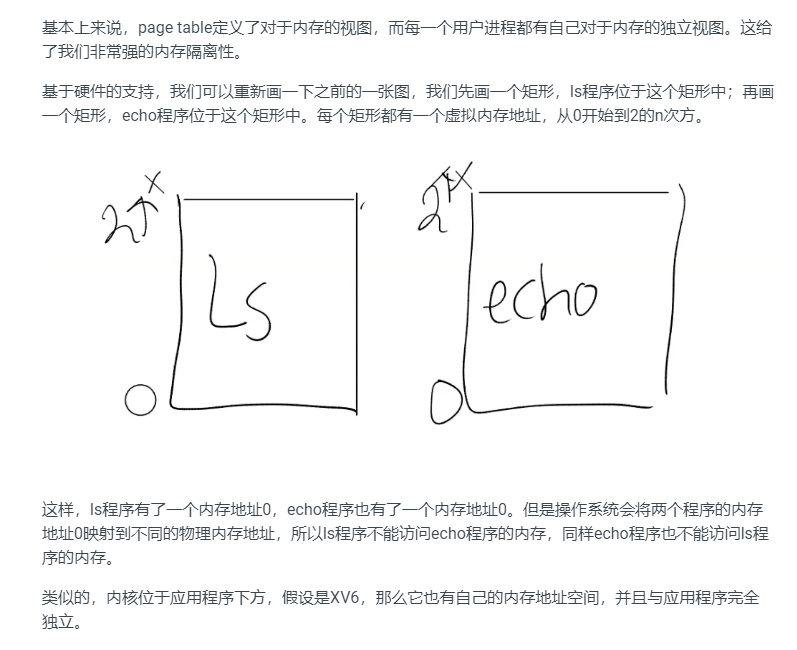

每一个进程都会有自己独立的page table，这样的话，每一个进程只能访问出现在自己page table中的物理内存。操作系统会设置page table，使得每一个进程都有不重合的物理内存，这样一个进程就不能访问其他进程的物理内存，因为其他进程的物理内存都不在它的page table中。一个进程甚至都不能随意编造一个内存地址，然后通过这个内存地址来访问其他进程的物理内存。这样就给了我们内存的强隔离性。

3.5 User/Kernel mode切换

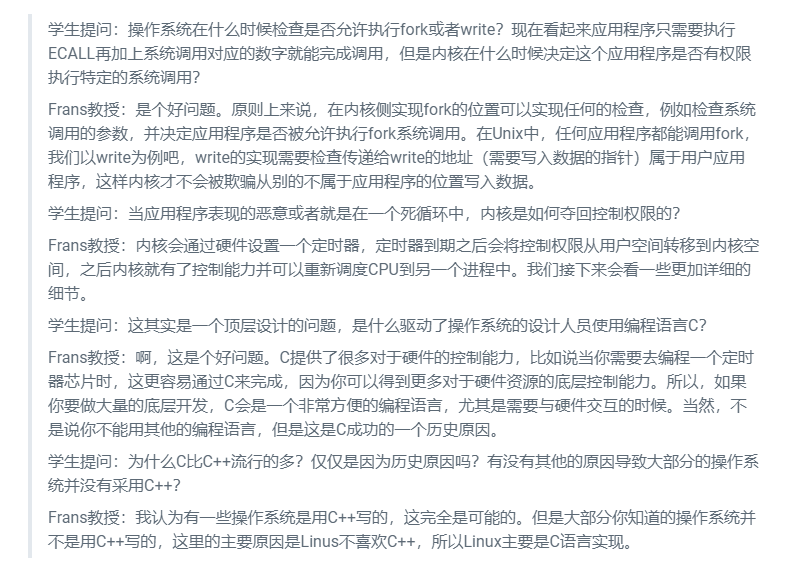

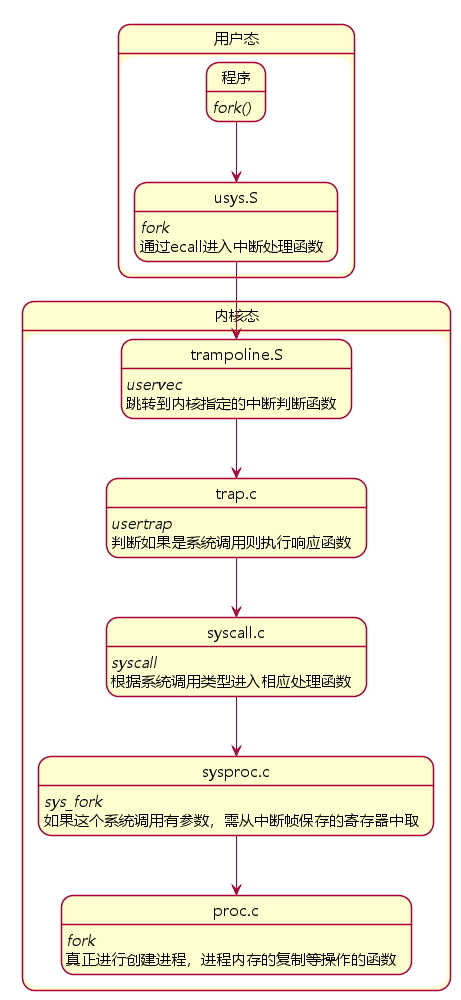

用户空间和内核空间的界限是一个硬性的界限，用户不能直接调用fork，用户的应用程序执行系统调用的唯一方法就是通过这里的ECALL指令。

假设我现在要执行另一个系统调用write，相应的流程是类似的，write系统调用不能直接调用内核中的write代码，而是由封装好的系统调用函数执行ECALL指令。所以write函数实际上调用的是ECALL指令，指令的参数是代表了write系统调用的数字。之后控制权到了syscall函数，syscall会实际调用write系统调用。

3.6 宏内核 vs 微内核

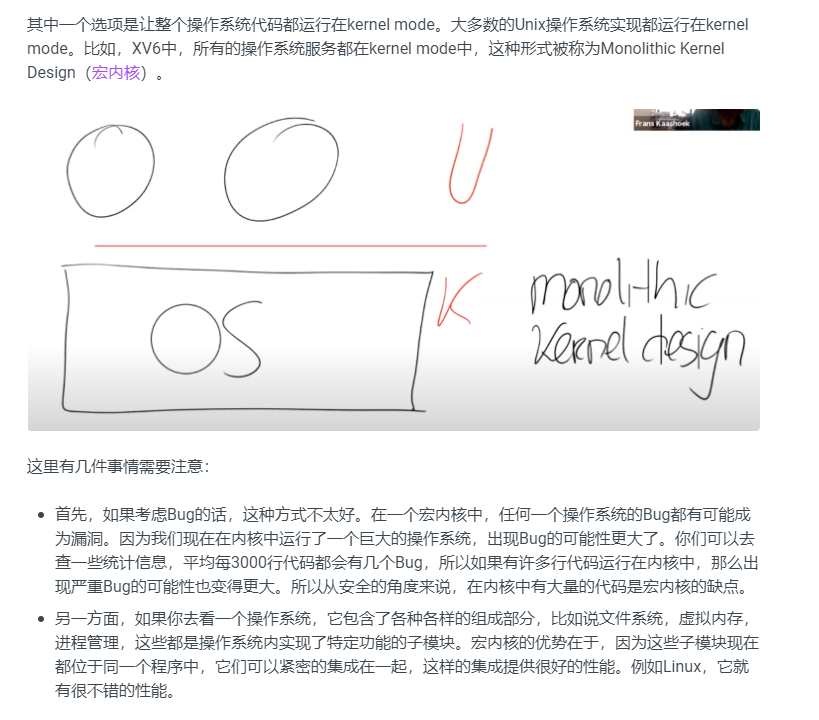

大多数的Unix操作系统实现都运行在kernel mode。比如，XV6中，所有的操作系统服务都在kernel mode中，这种形式被称为Monolithic Kernel Design（宏内核）。

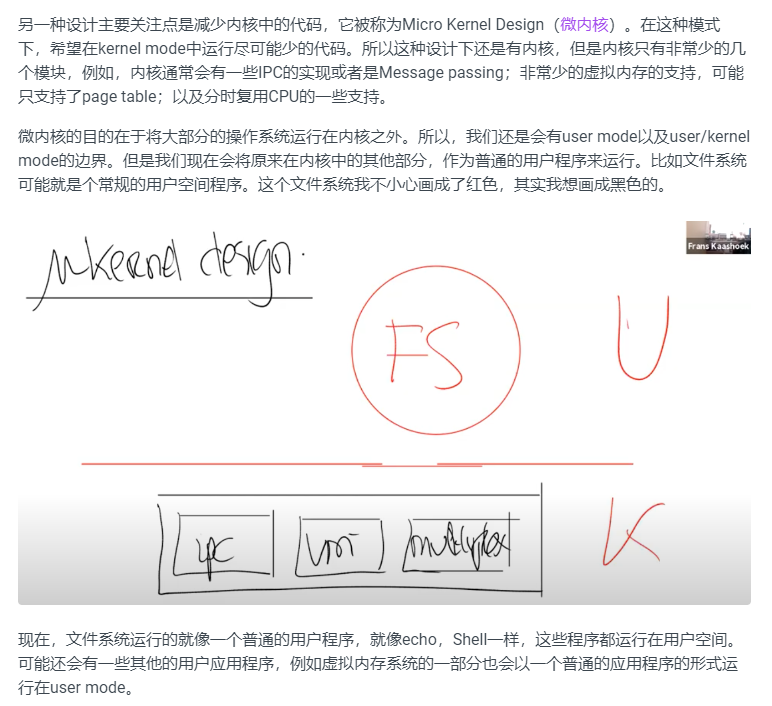

微内核

3.7 编译运行kernel

预处理->编译->汇编->链接

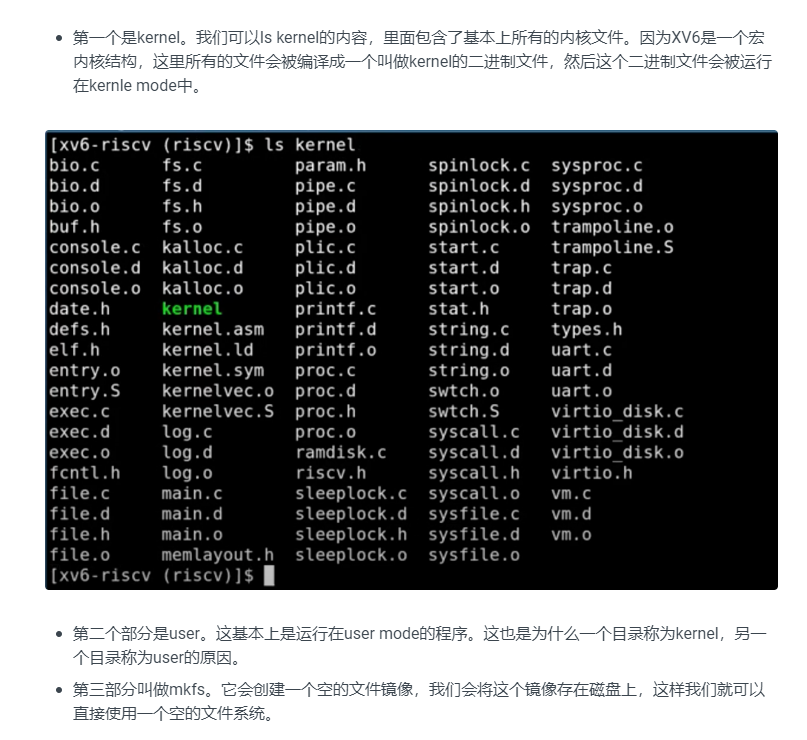

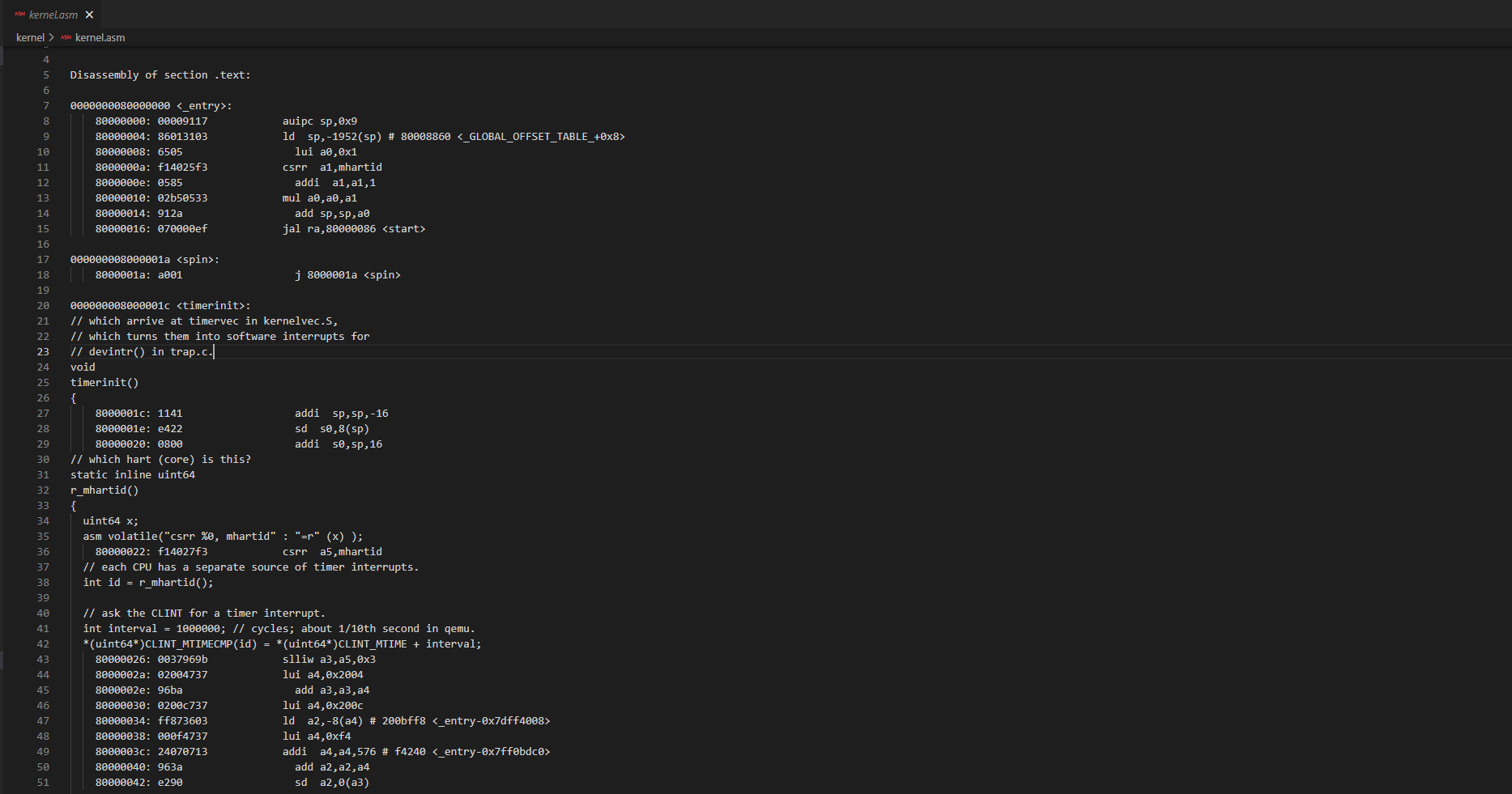

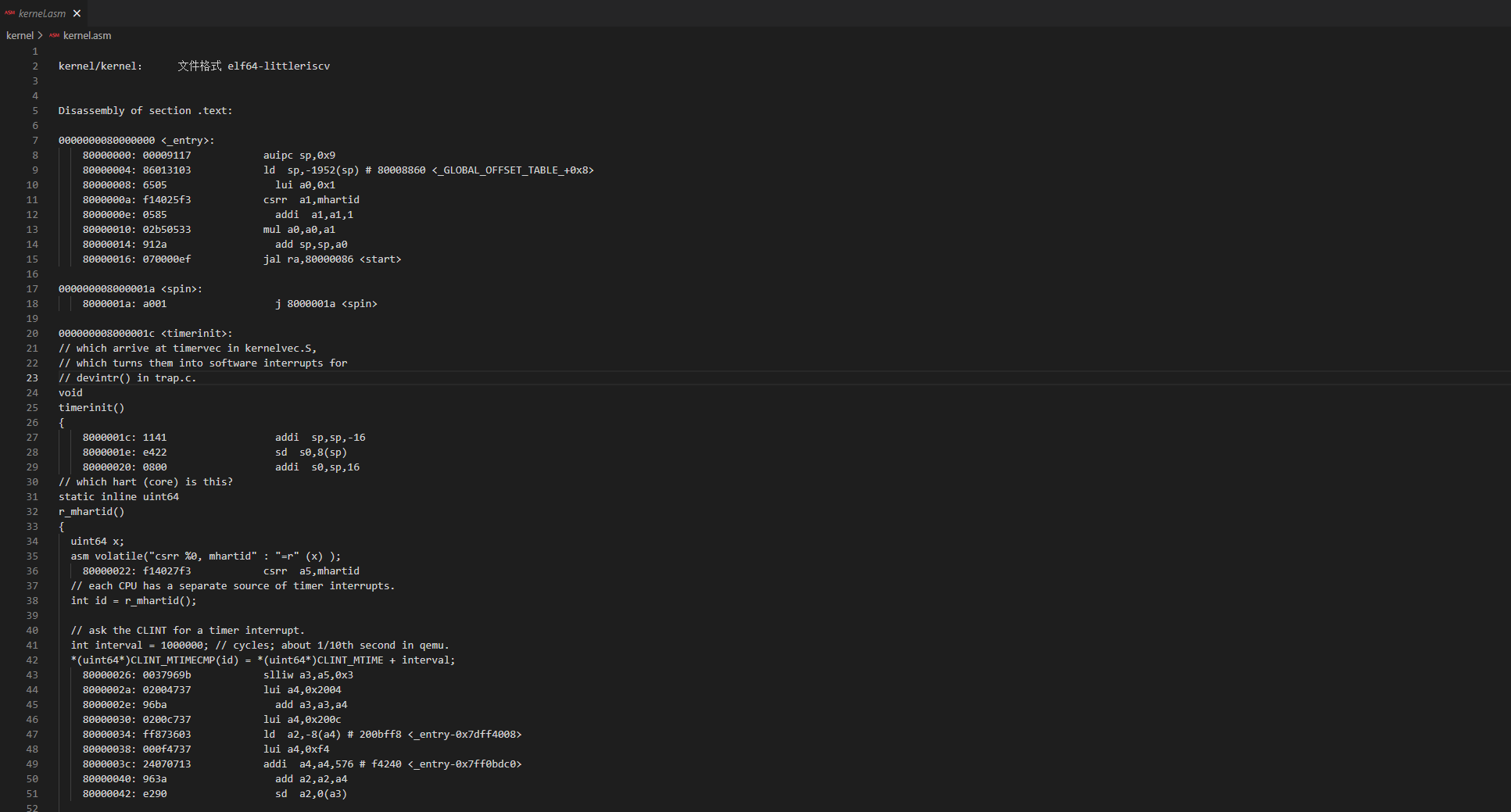

这里生成的内核文件就是我们将会在QEMU中运行的文件。同时，为了你们的方便，Makefile还会创建kernel.asm，这里包含了内核的完整汇编语言，你们可以通过查看它来定位究竟是哪个指令导致了Bug。比如，我接下来查看kernel.asm文件，我们可以看到用汇编指令描述的内核：

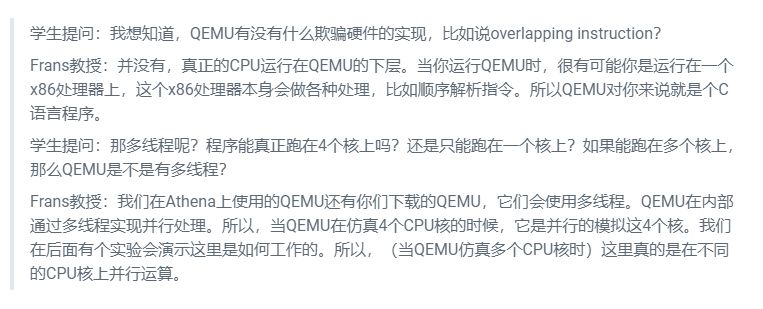

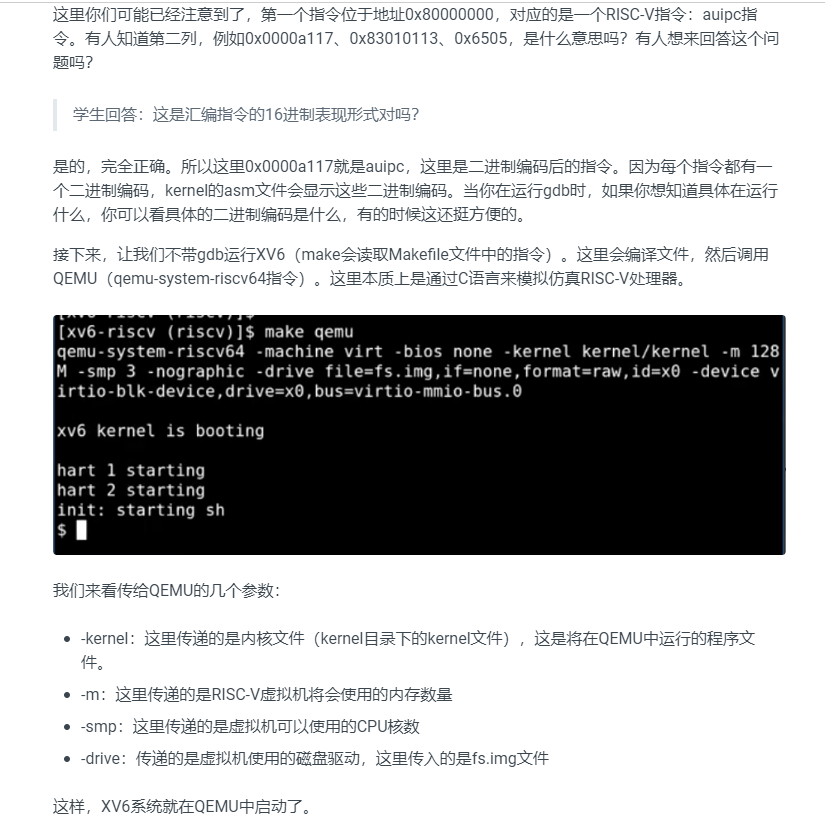

3.8 QEMU

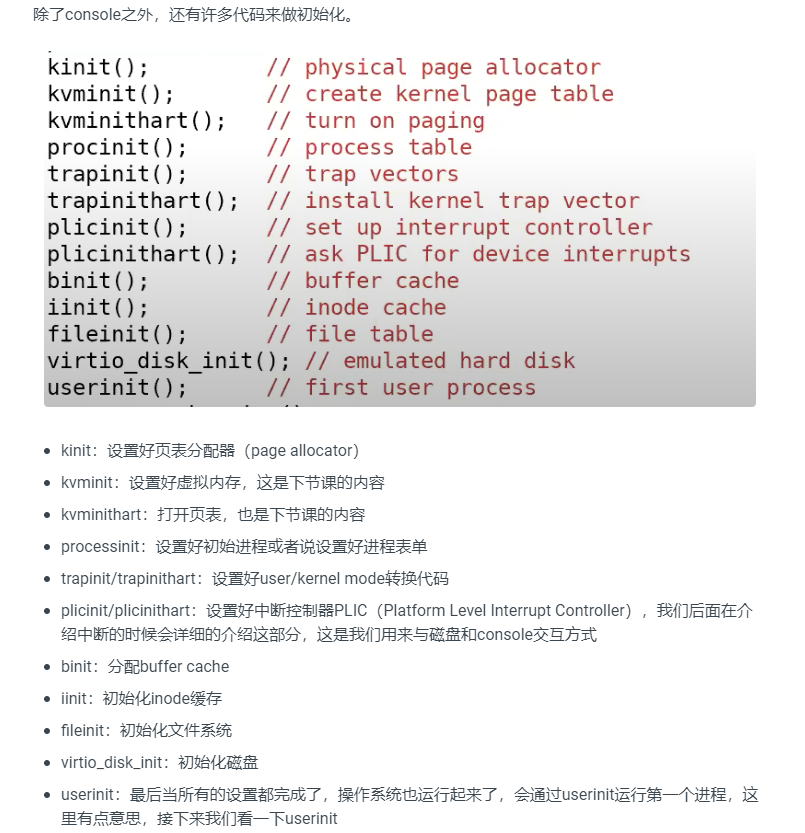

3.9 xv6启动过程

第二列为实际的二进制编码

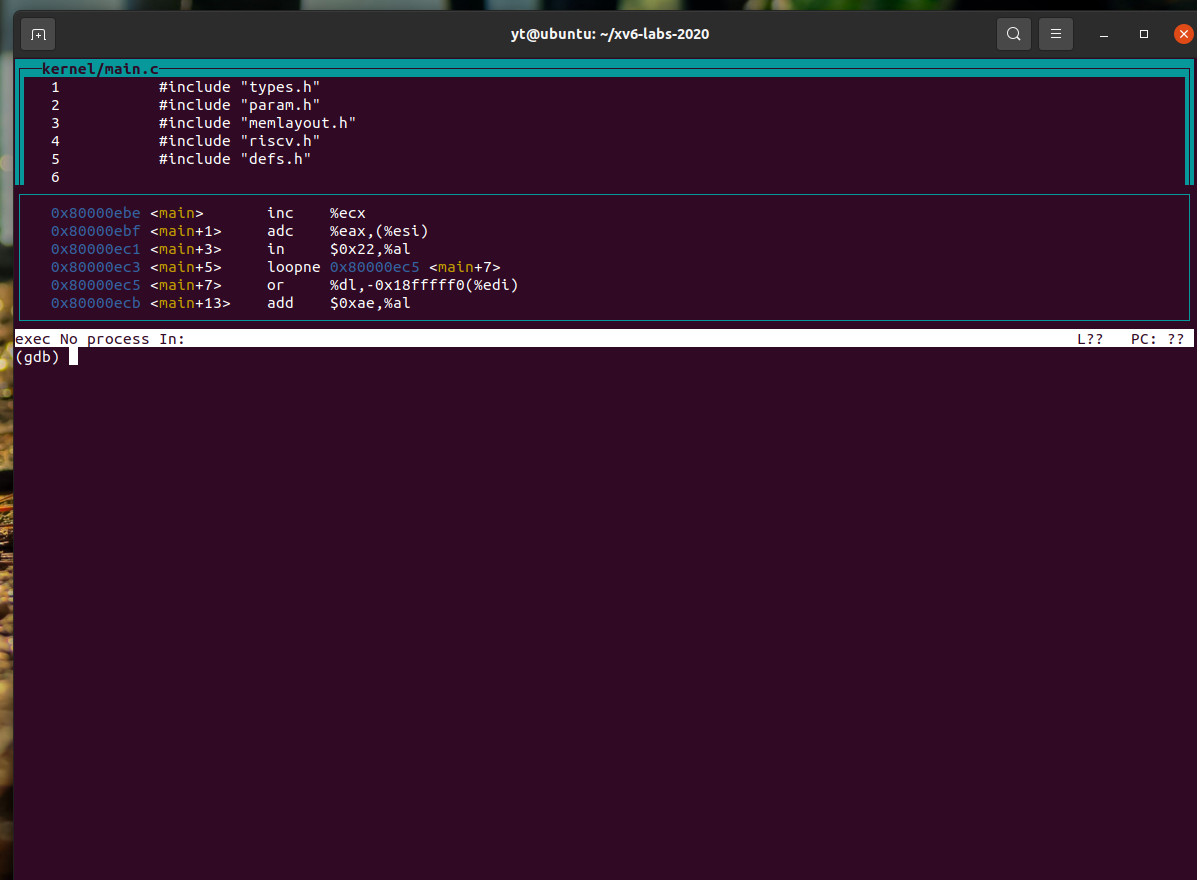

gdb调试

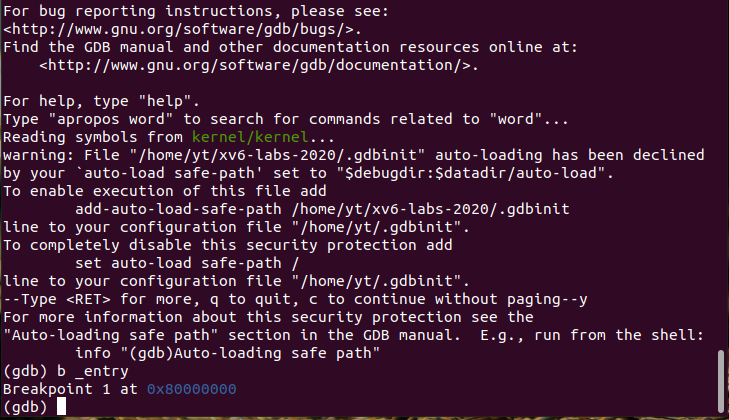

设置断点 b _entry

显示源代码和反汇编窗口 layout split

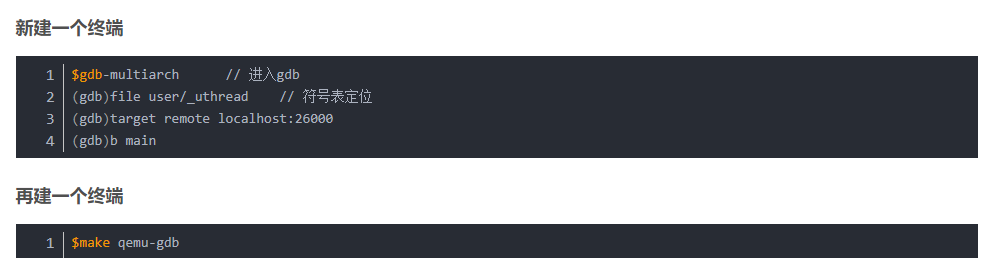

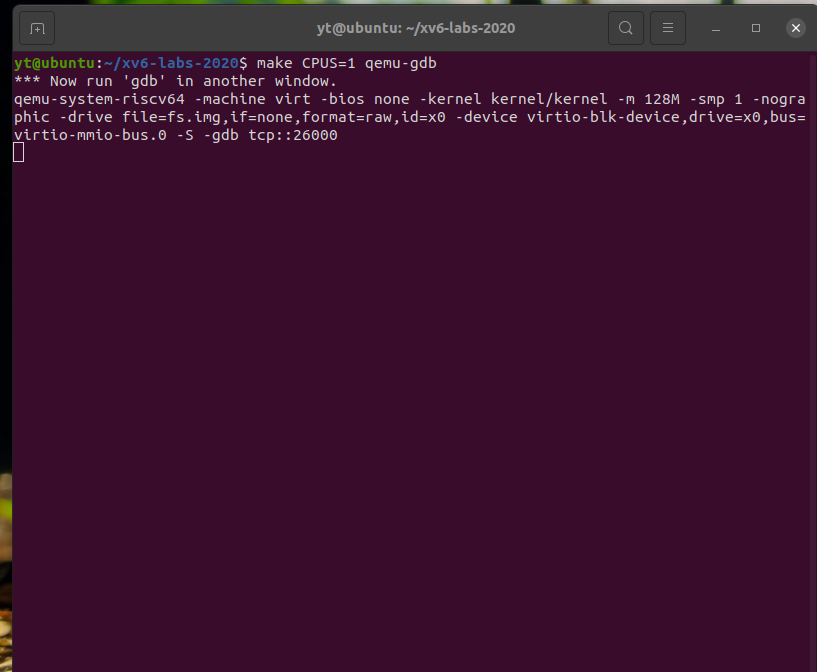

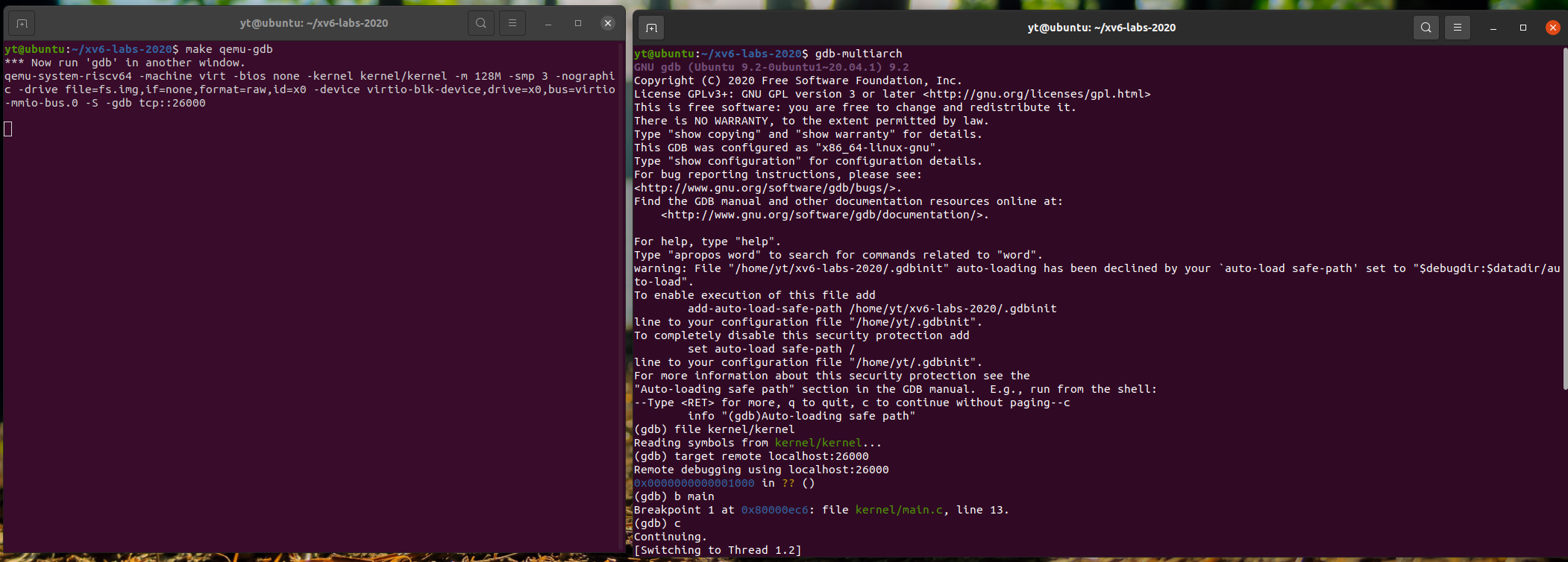

在xv6目录下执行make qemu-gdb；新开一个窗口，在相同目录下执行gdb-multiarch

此处和实验有稍许不同

教程如下

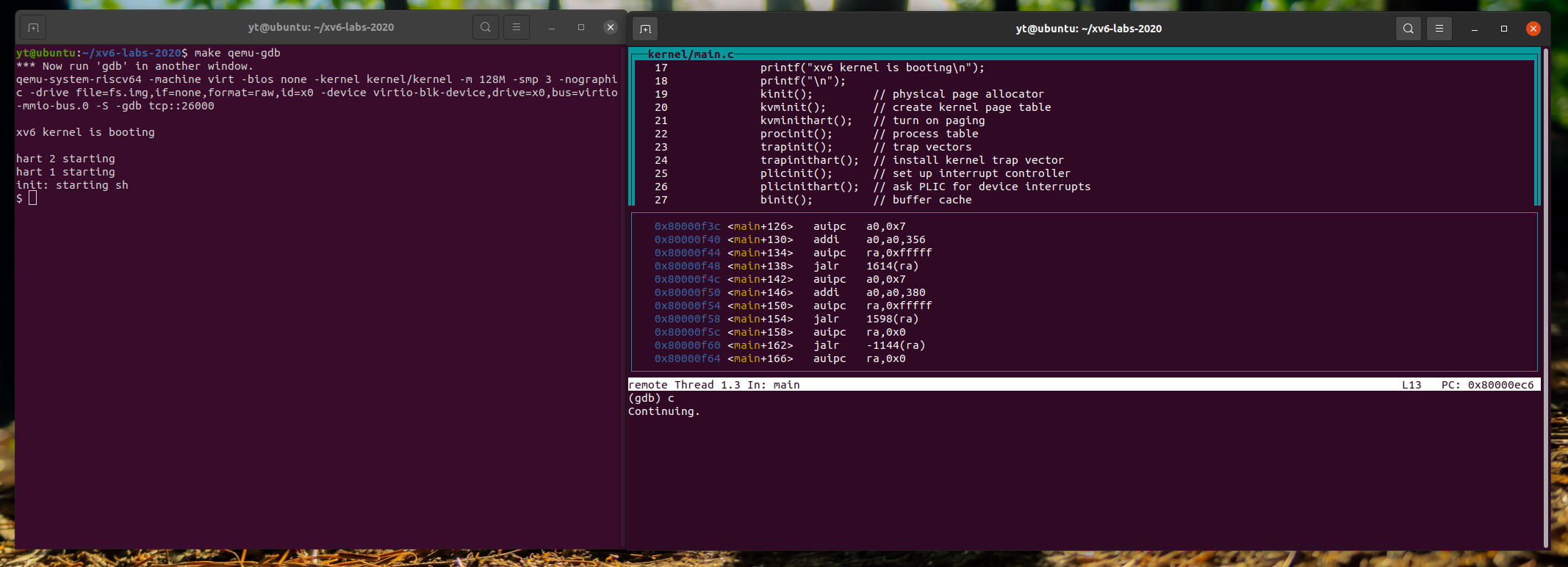

最终效果：

gdb参考教程：

https://blog.csdn.net/niyaozuozuihao/article/details/91802994?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522166261519116782425169512%2522%252C%2522scm%2522%253A%252220140713.130102334…%2522%257D&request_id=166261519116782425169512&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2_alltop_positive~default-1-91802994-null-null.142^v47body_digest,201^v3control_2&utm_term=gdb%E8%B0%83%E8%AF%95&spm=1018.2226.3001.4187

实验

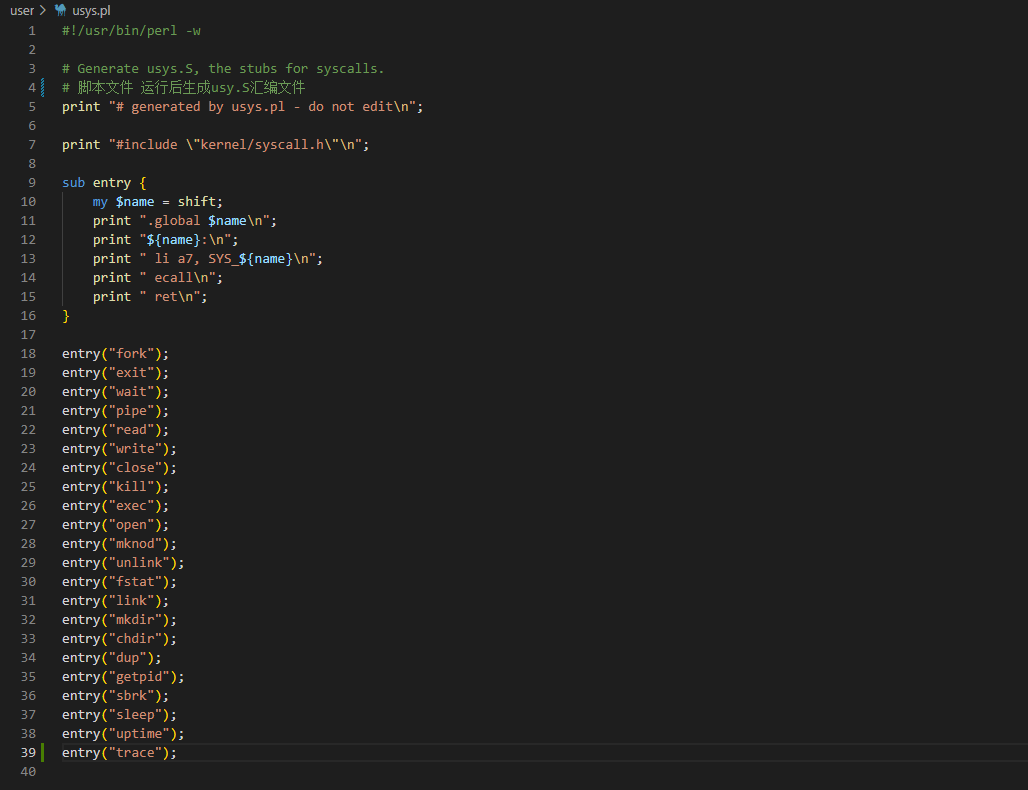

System call tracing

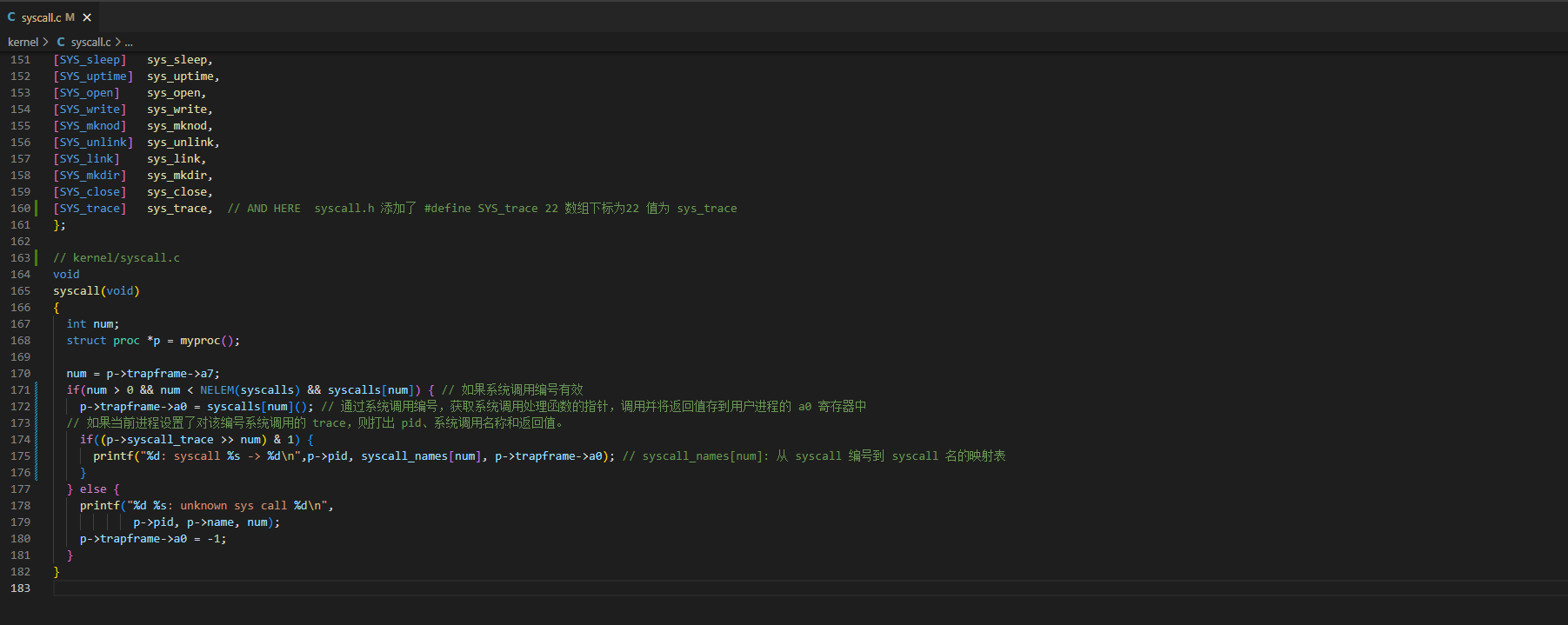

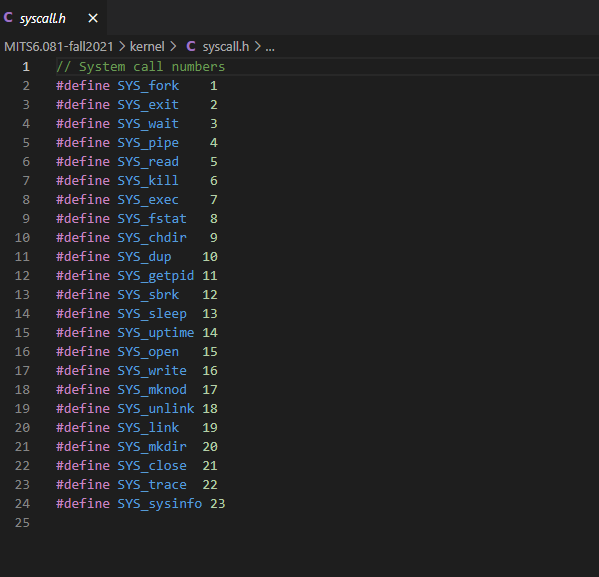

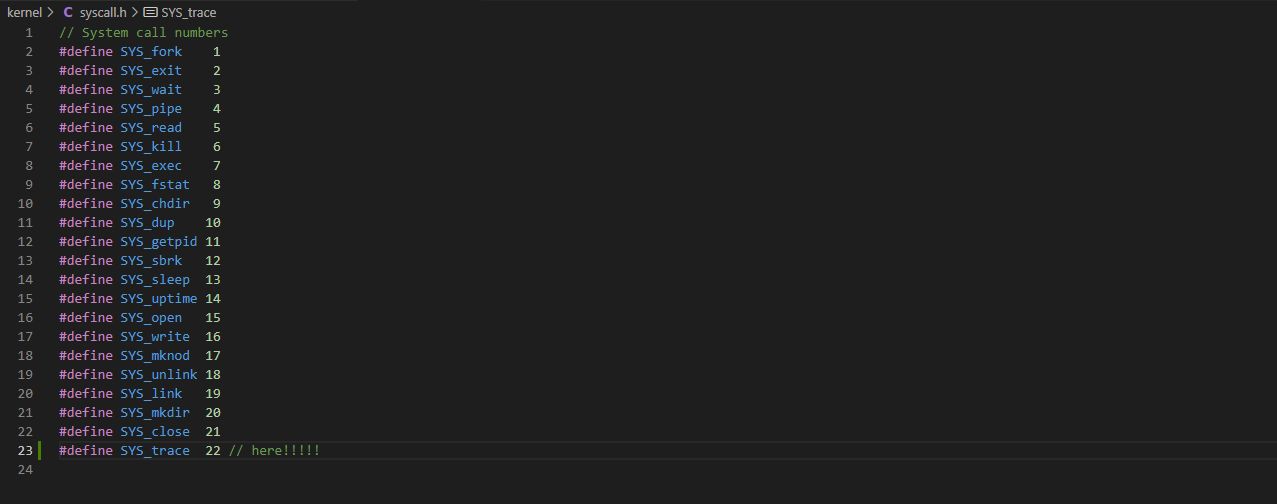

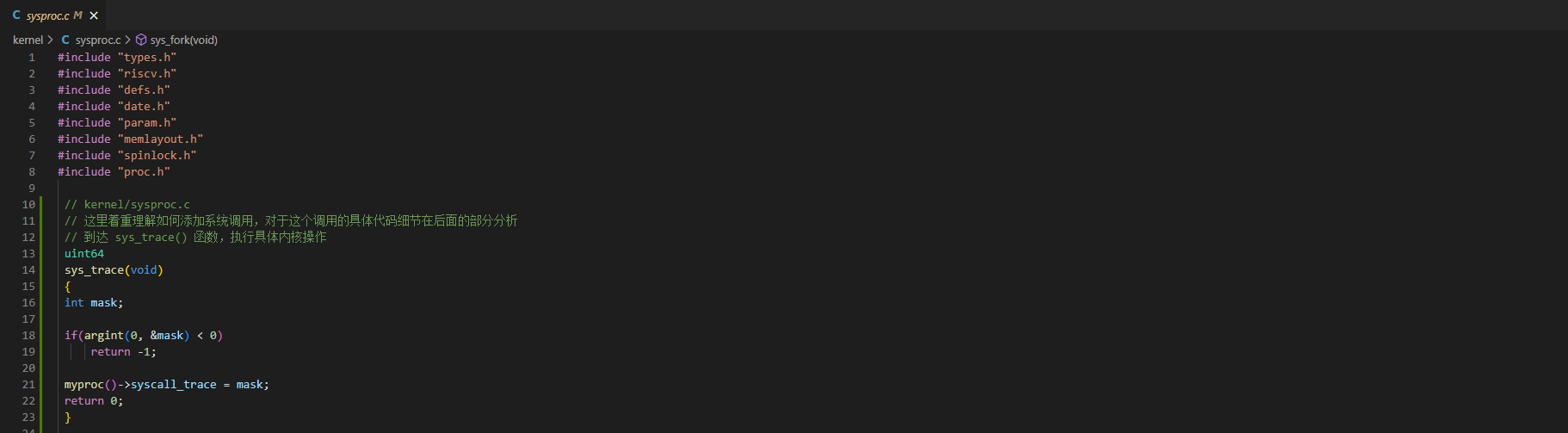

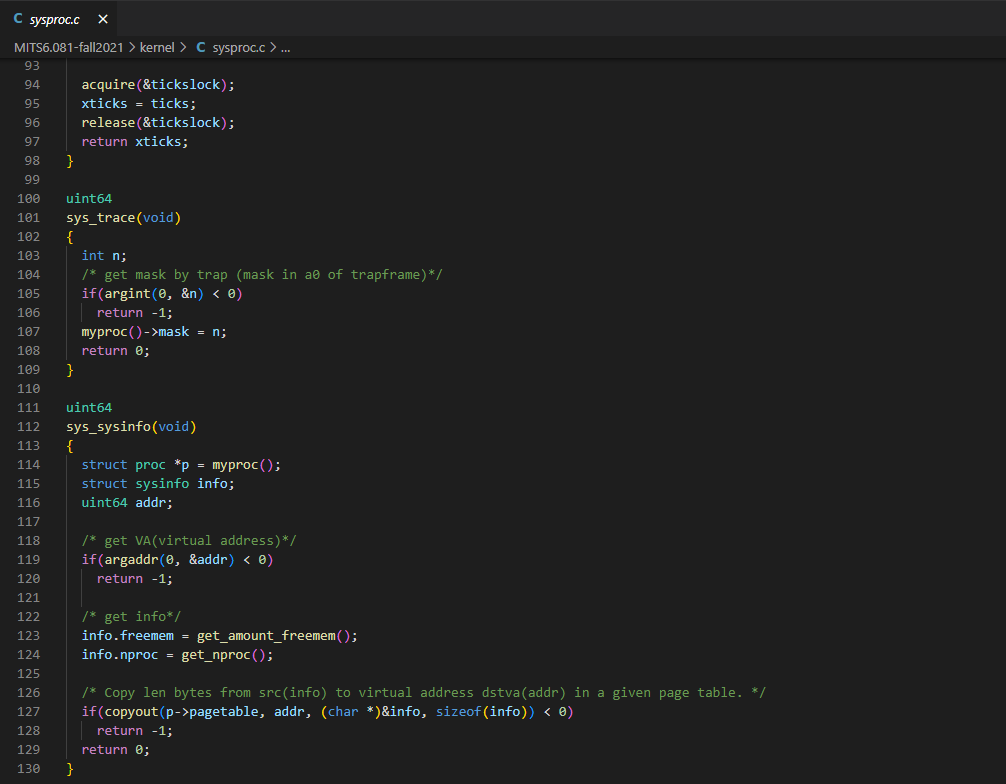

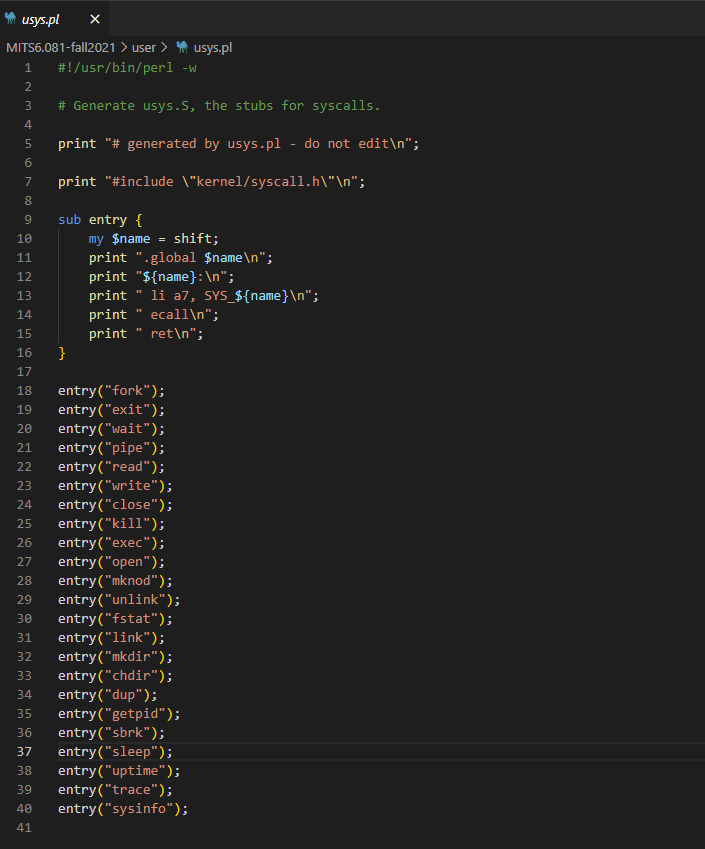

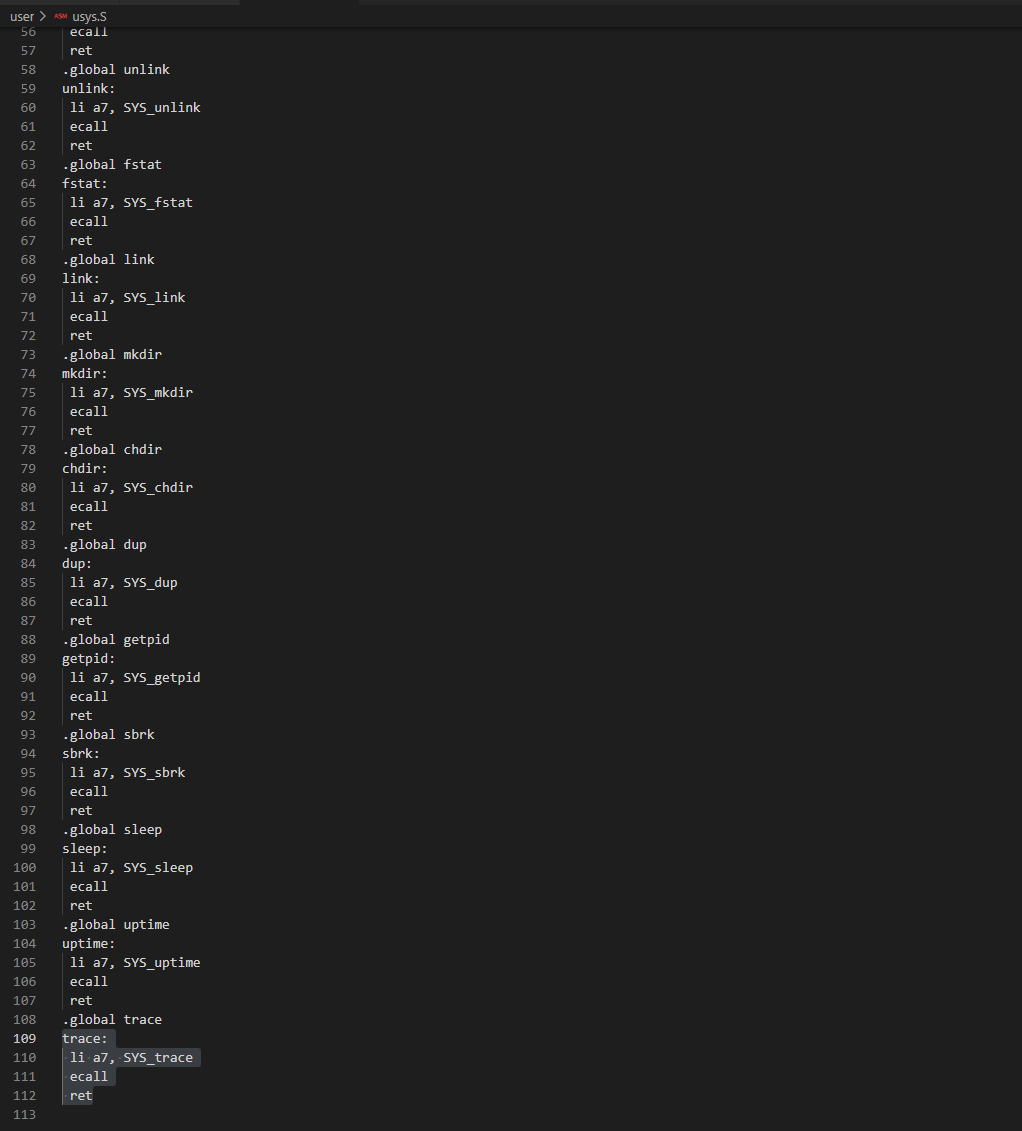

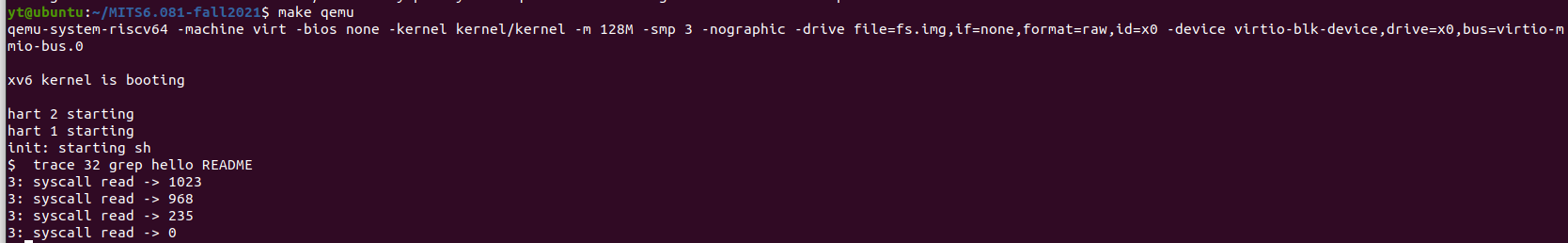

==任务：==在xv6中添加一个系统调用跟踪功能，该功能可帮助你在以后的实验中调试程序。您将创建一个新的trace系统调用来控制跟踪。它应该有一个参数，一个整数“mask”，其位指定要跟踪的系统调用。例如，为了跟踪fork系统调用，程序调用trace（1<<SYS_fork），其中SYS_fork是kernel/syscall.h中的syscall编号。如果在掩码中设置了系统调用的编号，则必须修改xv6内核，以便在每个系统调用即将返回时输出一行。该行应包含进程id、系统调用的名称和返回值；不需要输出系统调用参数。trace系统调用应启用对调用它的进程及其随后派生的任何子进程的跟踪，但不应影响其他进程。

强调实验之前需要切换到对应的lab 否则make qemu会不成功
