STM32默认启动时PB4、PB3、PA15三个引脚不是普通IO，而是JTAG的复用功能，分别为JNTRST、JTDI、JTDO。

当我们试用SWD接口调试仿真时，这三个引脚可以用作普通IO。

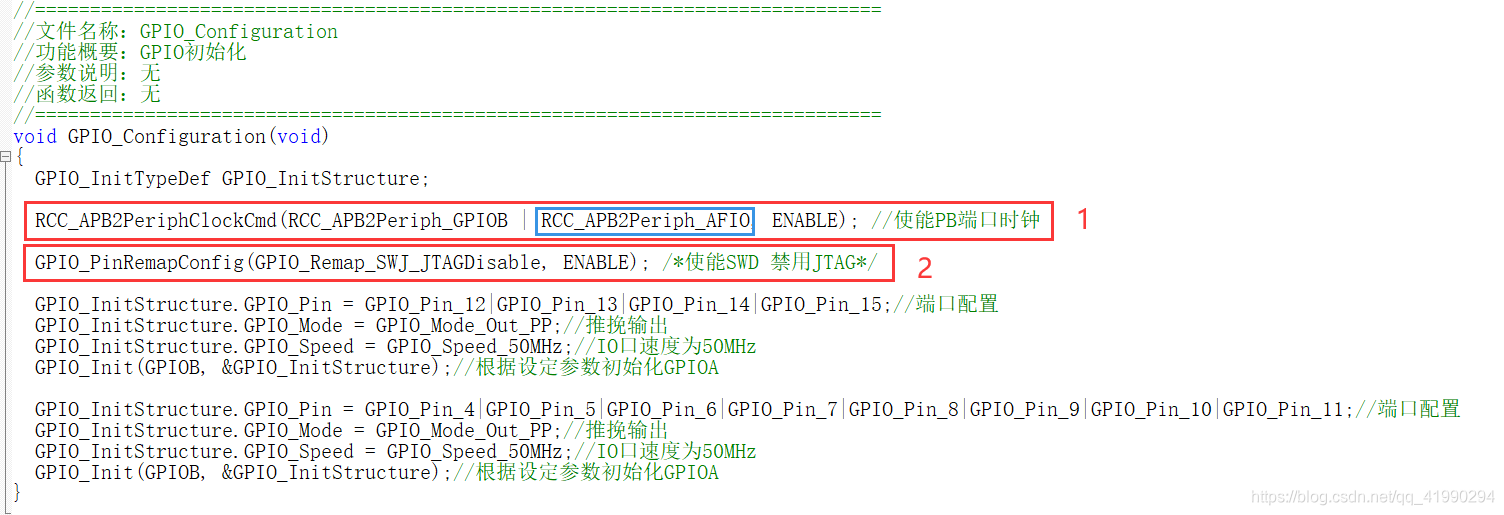

具体做法就是禁用JTAG功能。只需使用以下语句即可。

在这里插入图片描述

//=============================================================================
//文件名称：GPIO_Configuration
//功能概要：GPIO初始化
//参数说明：无
//函数返回：无
//=============================================================================
void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE); //使能PB端口时钟

  GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE); /*使能SWD 禁用JTAG*/

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15;//端口配置
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//IO口速度为50MHz
  GPIO_Init(GPIOB, &GPIO_InitStructure);//根据设定参数初始化GPIOA

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11;//端口配置
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//IO口速度为50MHz
  GPIO_Init(GPIOB, &GPIO_InitStructure);//根据设定参数初始化GPIOA
}
