本文探讨了UVM实战中APB总线master和slave验证IP的开发过程。重点介绍了APBmaster VIP并非直接验证master硬件，而是替代其在验证环境中的作用。通过构建seq驱动master VIP来进行测试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

学习完UVM入门课程后，进入到UVM实战阶段，遇到的第一个项目是对APB总线master和slave的验证IP开发。

第一个认识是APBmaster的VIP不是对APB master的验证，而是对master的验证语言实现。在之前的sv和uvm部分学习中，对一个模块的验证是从他的外部接口进行输入和输出对比，按照这个想法，对APBmaster的验证应该是构建硬件master的实际操作对象，生成seq来驱动实际硬件master，并将master硬件在总线上的驱动信号作为checker的输入与预期输入进行对比，从而验证APBmaster是否可以根据上层指令正确的驱动总线信号。但是VIP的用途并不是这样，验证IP用来植入到验证平台中，用来检查协议操作和接口，换句话说，APB master VIP是用来在验证环境中代替APBmaster硬件的，而不是验证APB master。

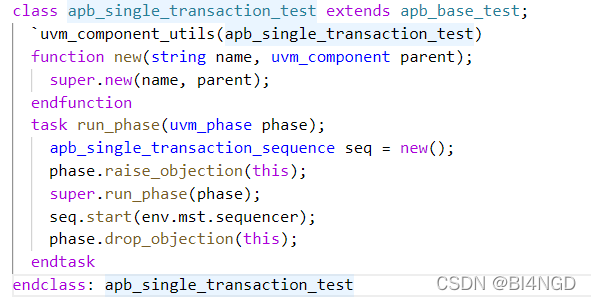

这一点也在之后的测试用例的实现的以表现，sequence的构建都是围绕master VIP部件，即master部分的driver用来接收seq_item并驱动APB总线的读写行为，而slave部分的driver存在接收seq_item的部分，但并不进行驱动，而是仅进行简单的response转发。关于APB VIP 的测试用例，都是由seq驱动master进行测试。
