一、基本原理

在高频低速下可以忽略定子电阻降压和反电动势影响，可以得到下面的公式：

二、高频正弦波注入极性辨识

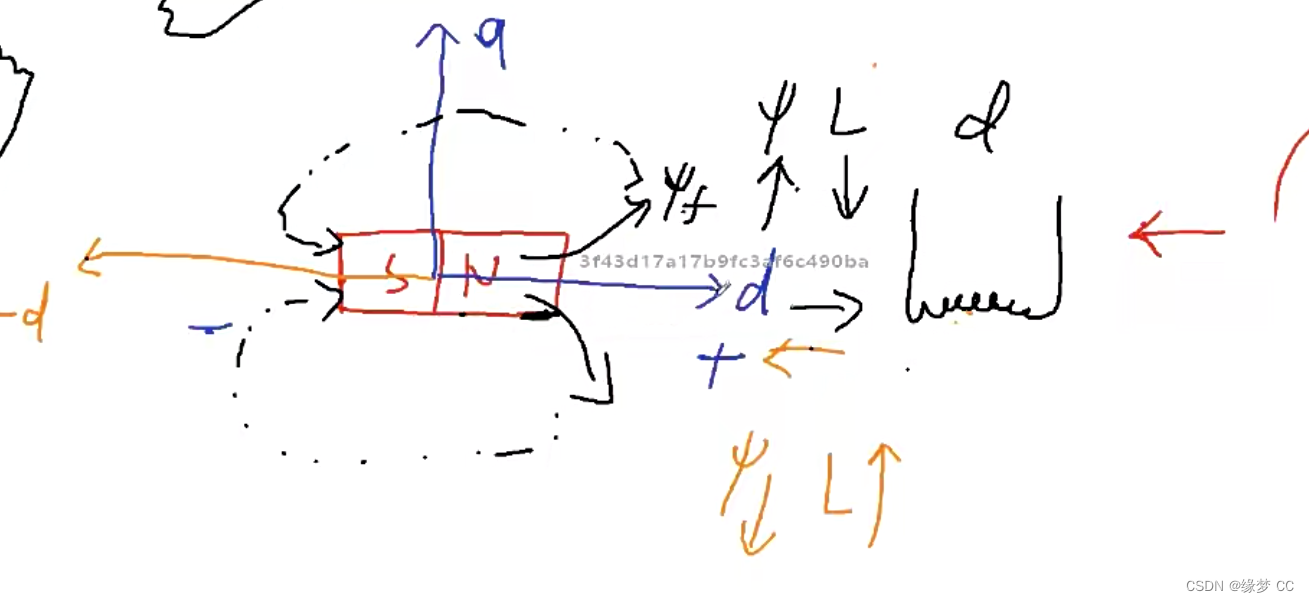

如果通入的磁场和转子磁场相同，磁通量就会增大，L就会减小，电流就会增大，反之亦然。收敛到 0 ，PI 两个的的幅值是不一样的。

当 d 轴直流偏置给定与转子磁极极性相同时（A 点），定子磁通d 饱和程度增强，增量电感减小，d 轴高频响应电流幅值增大；相反，当 d 轴直流偏置给定与转子磁极极性相反时（B 点），定子磁通饱和程度减弱，增量电感增大，d 轴高频响应电流幅值减小


  if(HFI_inj_volt_amp_ok == 1)
  {
    if(d_direction_ok == 0)
    {
      if(id_index<20)
      {
        if(in_temp>id_max)
        {
          id_max = in_temp;
        }
        if(in_temp<id_min)
        {
          id_min = in_temp;
        }
        id_index++;
      }
      else
      {
        if(id_max>(-id_min))
        {
          *out_temp = 1;
          if(d_direction_ok_cnt1>20)
          {
            d_direction_ok = 1;
          }
          d_direction_ok_cnt1++;
        }
        else
        {
          if(d_direction_ok_cnt2>200)
          {
            hfi_integrator = hfi_integrator + PI;
            d_direction_ok_cnt2 = 0;
          }
          d_direction_ok_cnt2++;
          *out_temp = 2;
        }
        id_max = 0.0f;
        id_min = 0.0f;
        id_index = 0;
      }
