为什么要用花焊盘？全连接和花连接有什么区别？梅花焊盘和泪滴焊盘各有什么作用？

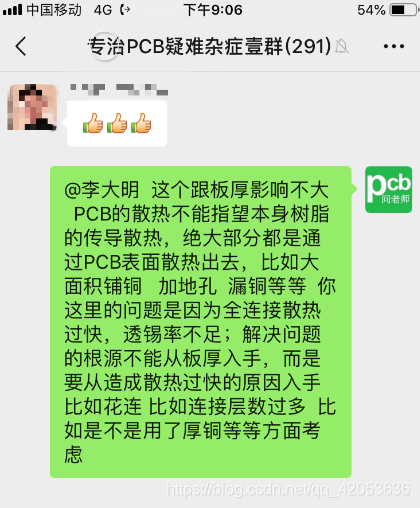

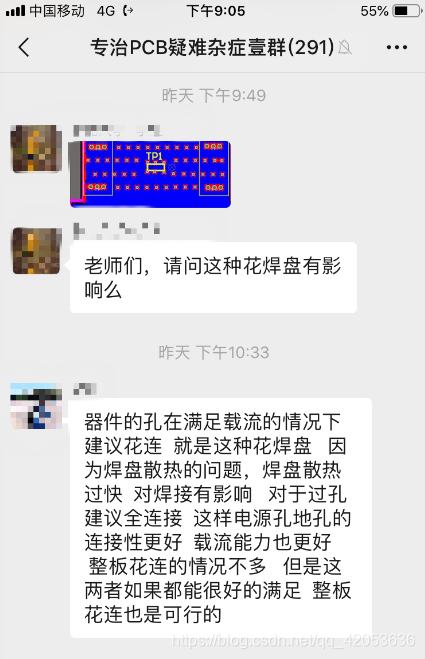

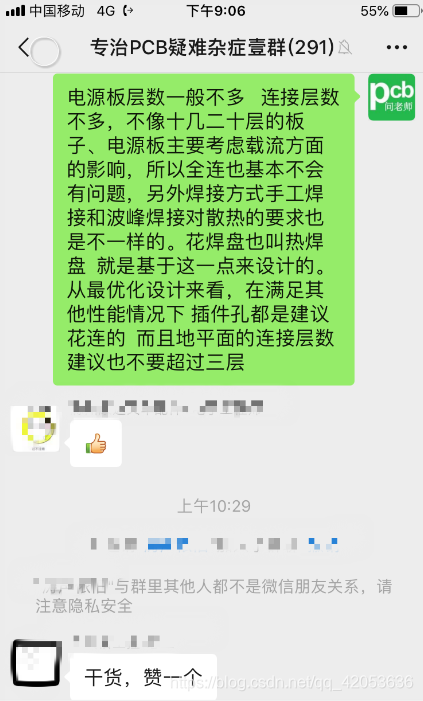

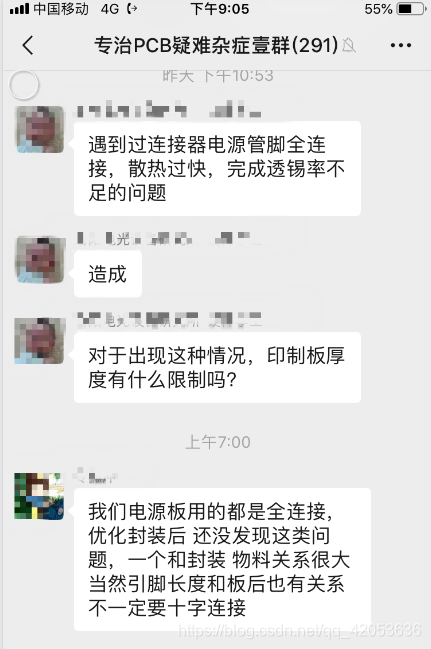

来自群友的疑难杂症（加杨老师V信：PCB206 可入群）：请教下各位老师，为什么要用花焊盘？全连接和花连接有什么区别？梅花焊盘和泪滴焊盘各有什么作用？请先看如下







杨老师简单阐述下这些常见的概念。



一，花焊盘



花焊盘其实就是一种连接方式，也叫十字花焊盘或者米字焊盘、同时也叫热风焊盘。其作用一般有下面三种：

1 当你的焊盘是地线时候。十字花可以减少连接地线面积，减慢散热速度，方便焊接。所以小封装焊盘建议花连，插件孔建议花连等。

2 当你的PCB是需要机器贴片，并且是回流焊机，十字花焊盘可以防止PCB起皮（因为需要更多热量来融化锡膏）

3 防止大片铜箔由于热胀冷缩作用而造成对过孔及孔壁的挤压，导致孔壁变形。



二，泪滴焊盘



泪滴是焊盘与导线或者是导线与导孔之间的滴装连接过度，设置泪滴的目的是在电路板受到巨大外力的冲撞时，避免导线与焊盘或者导线与导孔的接触点断开，另外，设置泪滴也可使PCB电路板显得更加美观。teardrop的作用是避免信号线宽突然变小而造成反射，可使走线与元件焊盘之间的连接趋于平稳过渡化，解决了焊盘与走线之间的连接容易断裂的问题。

1、焊接上，可以保护焊盘，避免多次焊接是焊盘的脱落

2、加强连接的可靠性（生产是可以避免蚀刻不均，过孔偏位出现的裂缝等）

3、平滑阻抗，减少阻抗的急剧跳变

4、在电路板设计中，为了让焊盘更坚固，防止机械制板时焊盘与导线之间断开，常在焊盘和导线之间用铜膜布置一个过渡区



三，梅花焊盘



梅花焊盘一般是一个非金属化孔和周边围绕着一些其他焊盘组合成，设计出来后像梅花一样，所以也叫做梅花焊盘。

其作用一般有如下供参考。

1，金属螺孔可能被挤破，造成接地与不接地的零界状态，造成系统莫名奇妙的不正常，在应力的变化情况下用梅花焊盘总能保持螺钉良好的接地。

2，固定孔需要非金属化，而螺帽又需要良好接地。过波峰焊时候，如果固定孔是金属化的孔，回流焊过程锡将把孔堵死。

3，EMC考虑，其实就是接地效果比一般焊盘好很多，在做浪涌测试和ESD测试时效果显著。

原创作者：杨老师
