Cadence Allegro创建Flash焊盘

背景：插件焊盘，在Allegro PCB中被称作为Flsah焊盘。插件元器件或连接器，会常常碰到，在此画一画排针孔为例的焊盘。

一、新建Flash焊盘

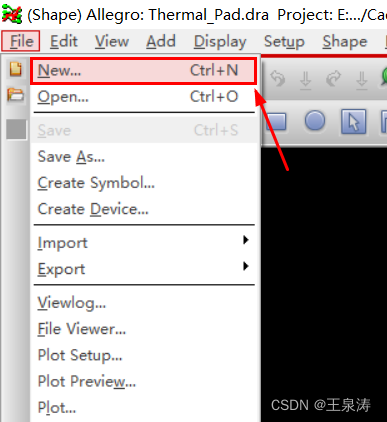

1、打开Allegro PCB Edit，【File】——>【New…】

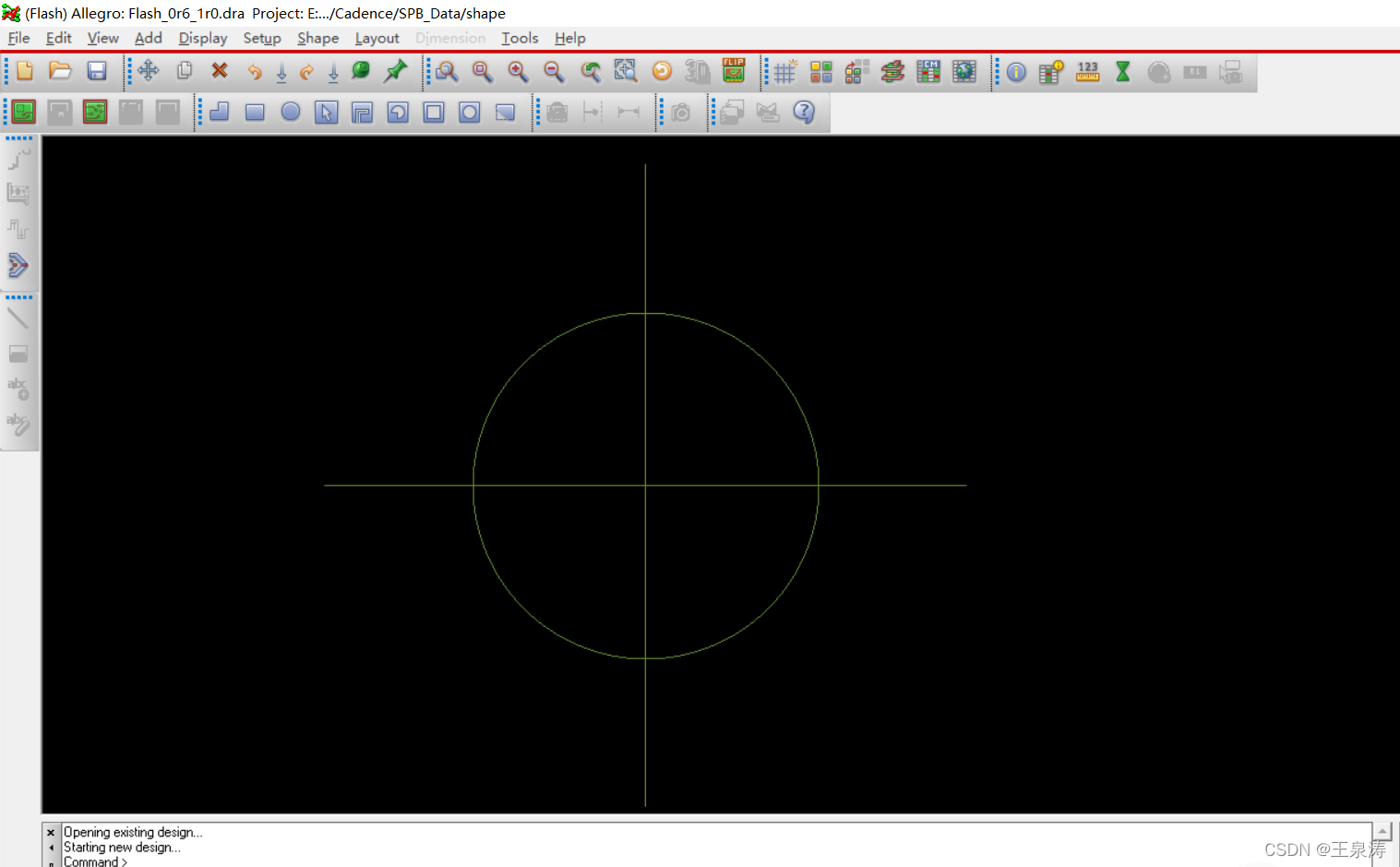

2、弹出如下窗口

选择类型：Flash symbol
命名为：Flash_0r6_1r0（格式：类型_内径_外径）

二、设置参数

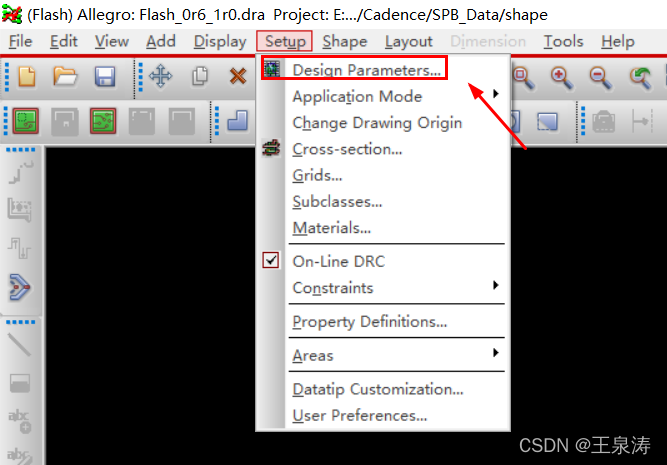

1、【Setup】——>【Design Parameters…】

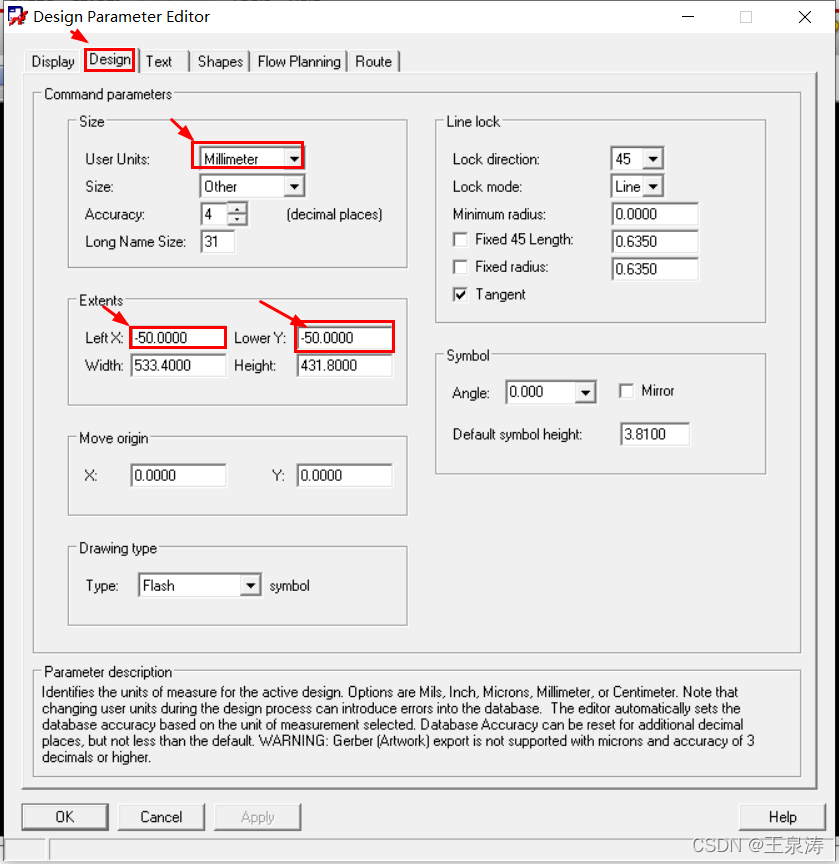

2、设置单位、范围

这一步，同之前画异形焊盘。

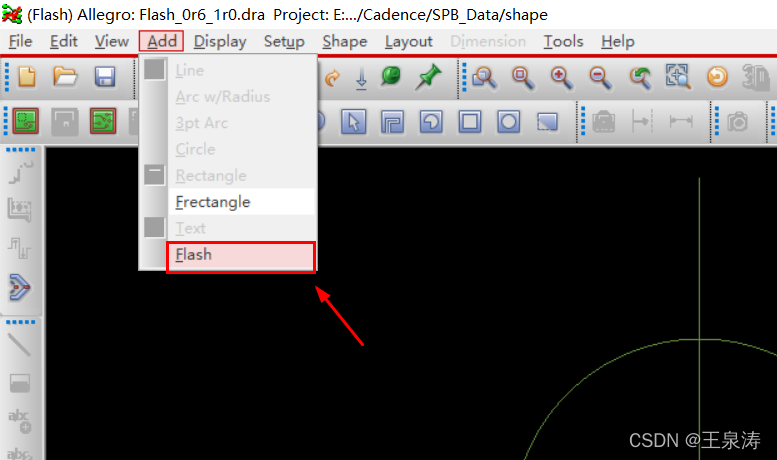

三、添加Flash

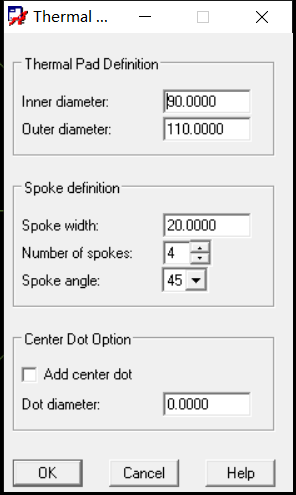

弹出【Thermal Pad Symbol Definition】窗口

Inner diameter：内径
Outer diameter：外径
Spoke width：开口宽度
Number of spokes：开口数量
Spoke angle：开口角度

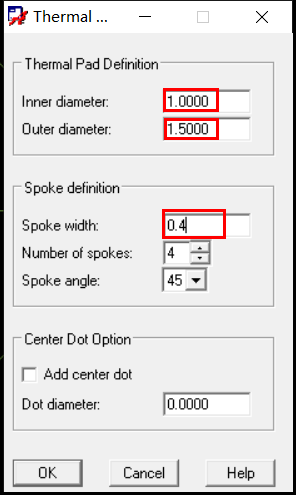

{下面以0.6mm直径排针画焊盘为例}

外径比内径大0.5mm，这个是经验值。内径比实物直径大0.4mm，这个也是经验值！

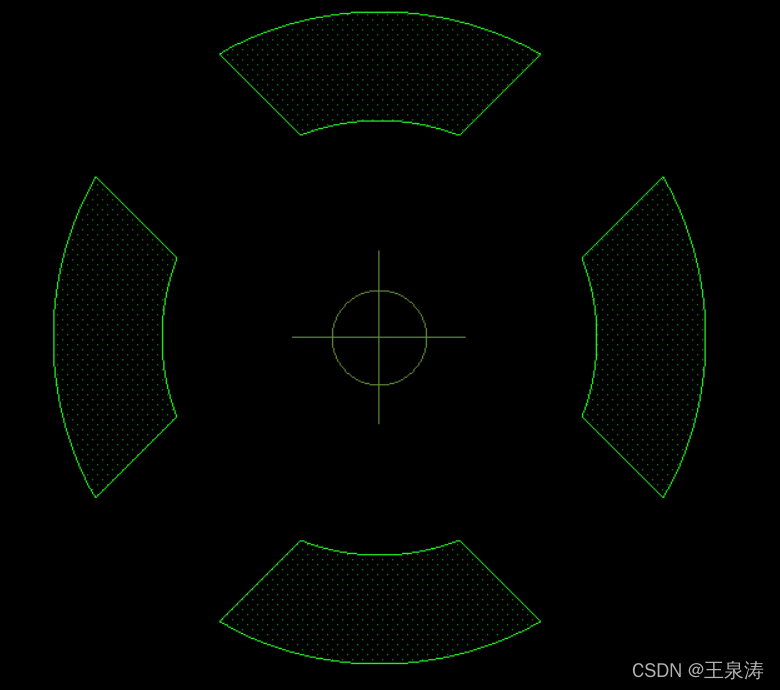

下面呈现出开口的焊盘：
