五次谐波滤波器

简介

滤波器在电力系统中的作用是滤除电网中的谐波电流,降低谐波污染的程度,保障电网的正常运行。同时,滤波器还能保护电气设备的安全运行,降低谐波电流对设备的影响,从而延长设备的使用寿命。本文将以5次谐波滤波器为例,简单介绍在matlab中使用simulink建立模型的方法。

首先,我们需要了解5次谐波滤波器的原理和结构。5次谐波滤波器是一种用于滤除电网中5次及以上谐波的电气设备。它通常由电阻、电容和电感等元件组成,通过合理的配置和组合,实现对5次及以上谐波的滤除。

接下来,我们可以使用simulink建立5次谐波滤波器的模型。在simulink中,我们可以根据5次谐波滤波器的原理和结构,创建相应的电路模型。通过配置适当的元件和连接,我们可以模拟出5次谐波滤波器在电力系统中的作用。

在建立模型的过程中,我们还需要考虑电力系统的其他因素,如电源、负载、变压器等。这些因素都会对5次谐波滤波器的工作产生影响。因此,我们需要综合考虑这些因素,建立出一个完整的电力系统模型。

最后,我们可以使用matlab对建立的模型进行仿真和分析。通过仿真,我们可以了解5次谐波滤波器在电力系统中的实际效果。通过分析仿真结果,我们可以进一步优化滤波器的设计,提高电力系统的运行效率和稳定性。

模型建立与参数

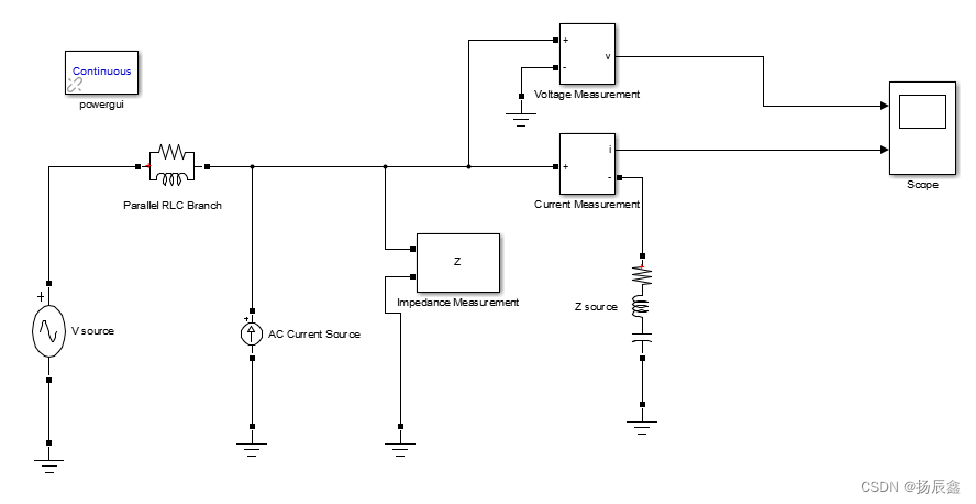

图 建立仿真模型
