升压斩波电路

1仿真目的

通过对升压斩波电路的仿真研究，进一步理解其用于直流电源电压变换为高于其值的直流电压，实现能量从低压侧电源向高压侧负载的传递。分析不同占空比对升压电路输出波形的影响规律，通过调节占空比的大小调节输出电压波形。

2仿真原理

2.1升压斩波电路

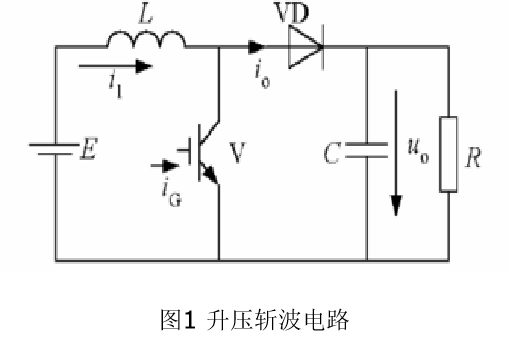

  图1 所示为升压斩波电路的框图。分析升压斩波电路的工作原理时，首先假设电路中电感L值很大，电容C值也很大。当可控开关V处于通态时，电源E向电感L充电，充电电流基本恒定为I1，同时电容C上的电压向负载R供电。因为C值很大，基本保持输出电压u0为恒值，记为U0。

2.2工作原理

图2 所示为升压斩波电路工作波形。设V处于通态的时间为ton，此阶段电感L上蓄积的能量为EI1ton。当V处于断态时E和L共同向电容C充电并向负载R提供能量。设V处于断态时间为toff，则在此期间电感释放的能量为（U0-E）l1 toff。当电路工作处于稳态时，一个周期T中电感L蓄积和释放的能量相等，即EI1ton= （U0-E）I1 toff。化简得U0 =T/toff E，其中T=ton+toff 且占空比为： ton/ T。

3仿真过程

 3.1 仿真主电路模型

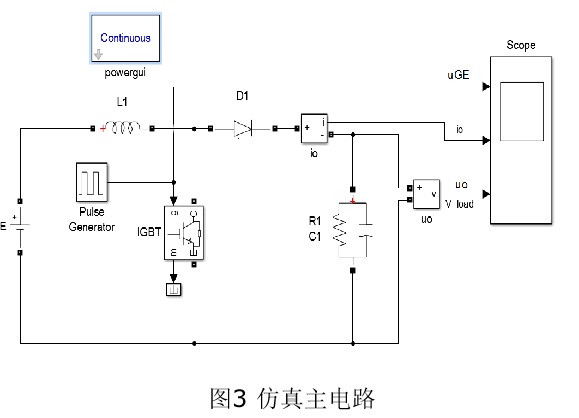

 仿真模型如图3所示，其中的Pulse Generator模块为脉冲信号发生器。通过设置其幅值(Amplitude)、周期(Period)、脉冲宽度(Pulse Width)以及相位延迟(Phase delay),输出脉冲控制信号，达到对IGBT关断的控制。如图3所示，其中,直流电压源模块设置为100V，“ Series RLC Branch”模块去掉电容、电阻后将电感负载设为20e-3H； “ Parallel RLC Branch”模块去掉电感后将电容、电阻分别设为100e-06F、25Ω。；“Powergui”模块设置为连续仿真模式。

3.2 进行仿真及波形记录

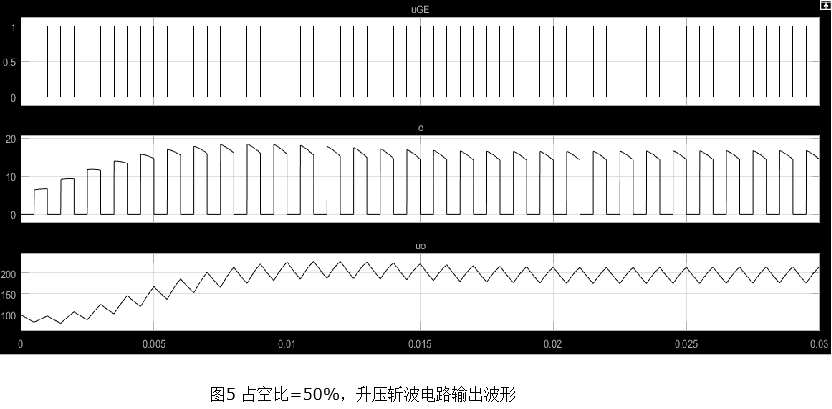

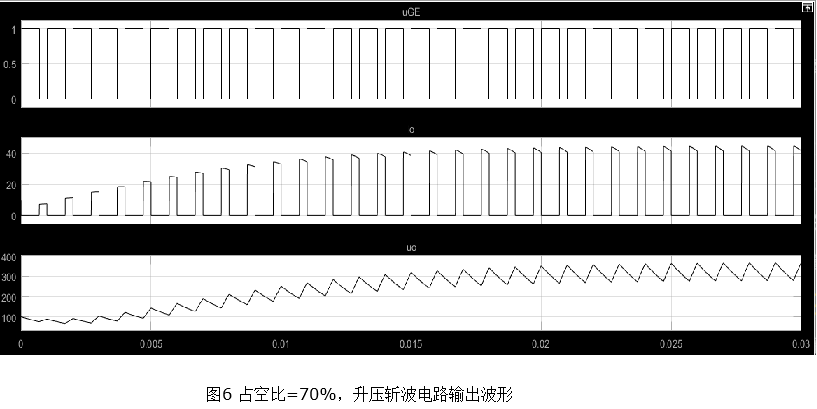

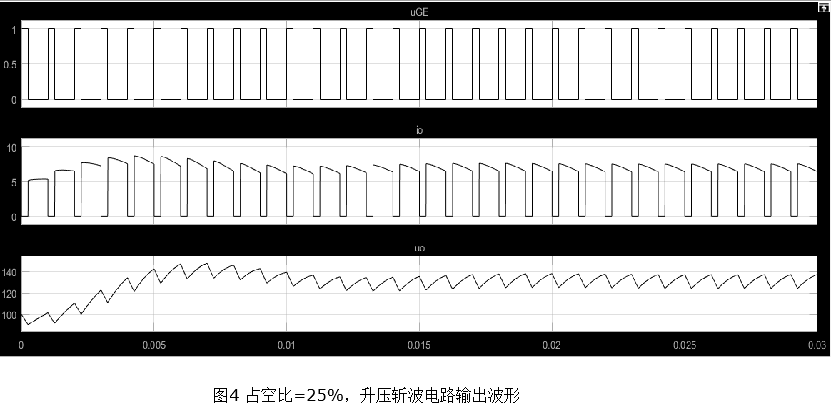

设定脉冲宽度即占空比的值，得到仿真波形如图4、5、6所示。
