Flyback电路一种常用的辅助电源设计拓扑,已经有大量的用于控制Flyback电路的芯片产品,其中TI公司的UCx84x和UCCx8C4x系列使用十分广泛。现就个人项目中使用的UCC28C44的使用进行经验总结。
一、芯片说明

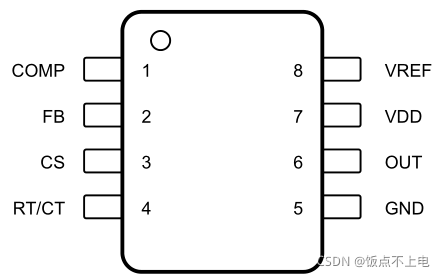

此系列的芯片引脚定义相同,COMP引脚用于构建补偿网络,FB引脚用于反馈Flyback辅助绕组的输出电压,CS引脚用于反馈原边绕组电流,RT/CT用于外围设计工作频率,GND引脚为接地(与FB反馈的电压同一个参考点?),OUT引脚用于输出驱动信号控制Flyback主电路开关管,VDD引脚用于芯片供电,VREF为芯片内部产生的一个参考电压(5V)。

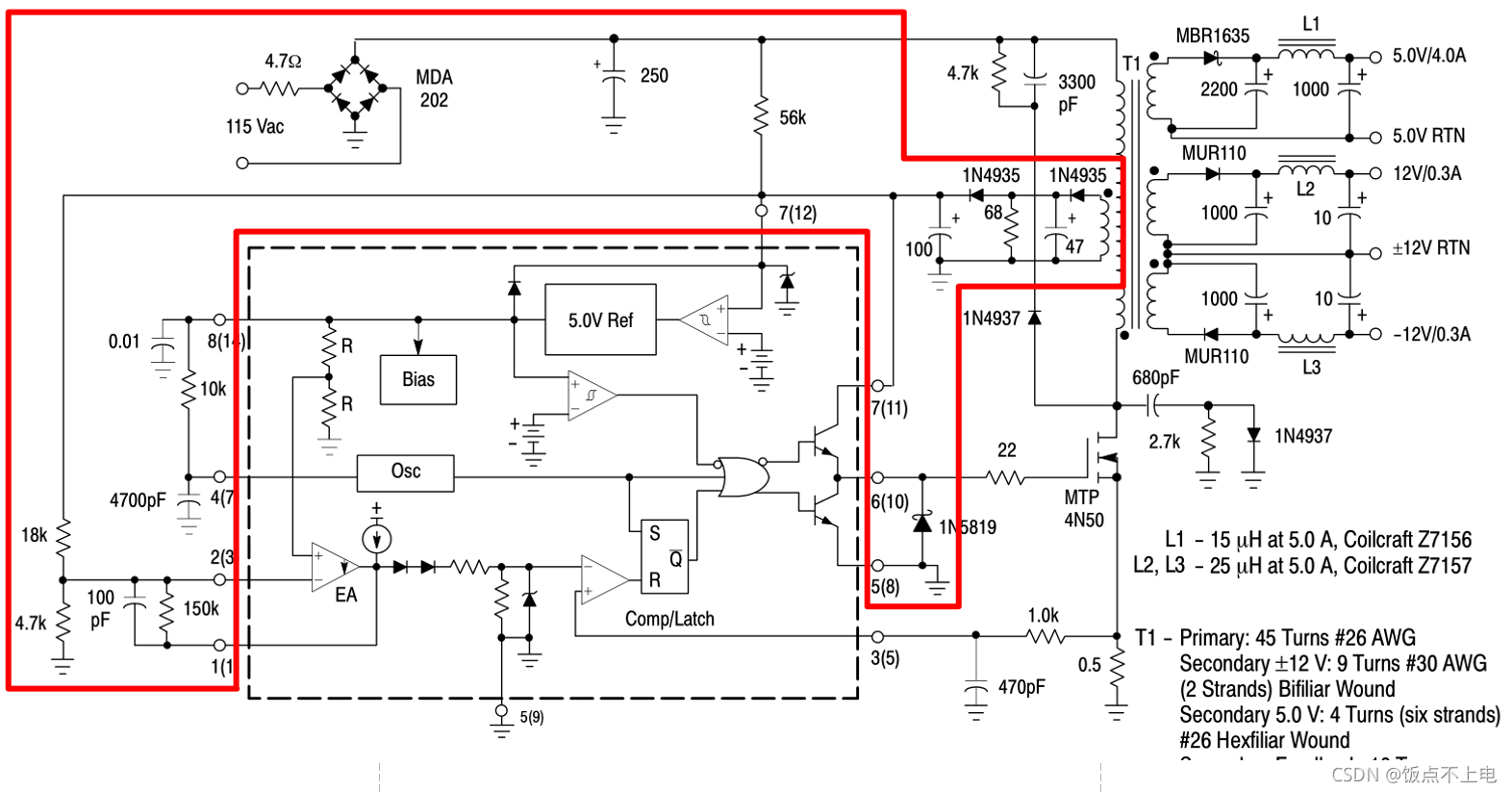

二、典型应用电路与说明
电路连接方式:起机点、反馈点为同一点
输入电压经过一个56k的电阻限流对电容进行充电,当引脚7VDD的电压达到芯片的启动电压时,芯片开始工作,引脚6输出驱动信号,开关管开始动作,Flyback电路工作。框选处的副边绕组输出一个稳定的电压,继续对VDD供电,并作为反馈电压经过
