工作原理：

反激电路（Flyback Converter）是一种常用的隔离型开关电源拓扑，广泛应用于低至中等功率场合。其核心是利用变压器进行能量存储和传递，通过开关管的通断控制实现电压转换。

开关管导通阶段：
- 开关管（如MOSFET）导通时，输入电压施加在变压器初级绕组上，初级电流线性上升，变压器存储能量。
- 由于次级绕组的同名端相反，二极管反向偏置，次级无电流，负载由输出电容供电。
开关管关断阶段：
- 开关管关断时，初级电流被切断，变压器磁场能量通过次级绕组释放，次级二极管正向偏置，电流流向负载和输出电容。
- 能量从变压器传递到负载，输出电压由变压器匝比和输入电压决定。
能量传递：
- 反激电路通过开关管的通断，将能量存储在变压器中，再释放到负载，实现电压转换和隔离。

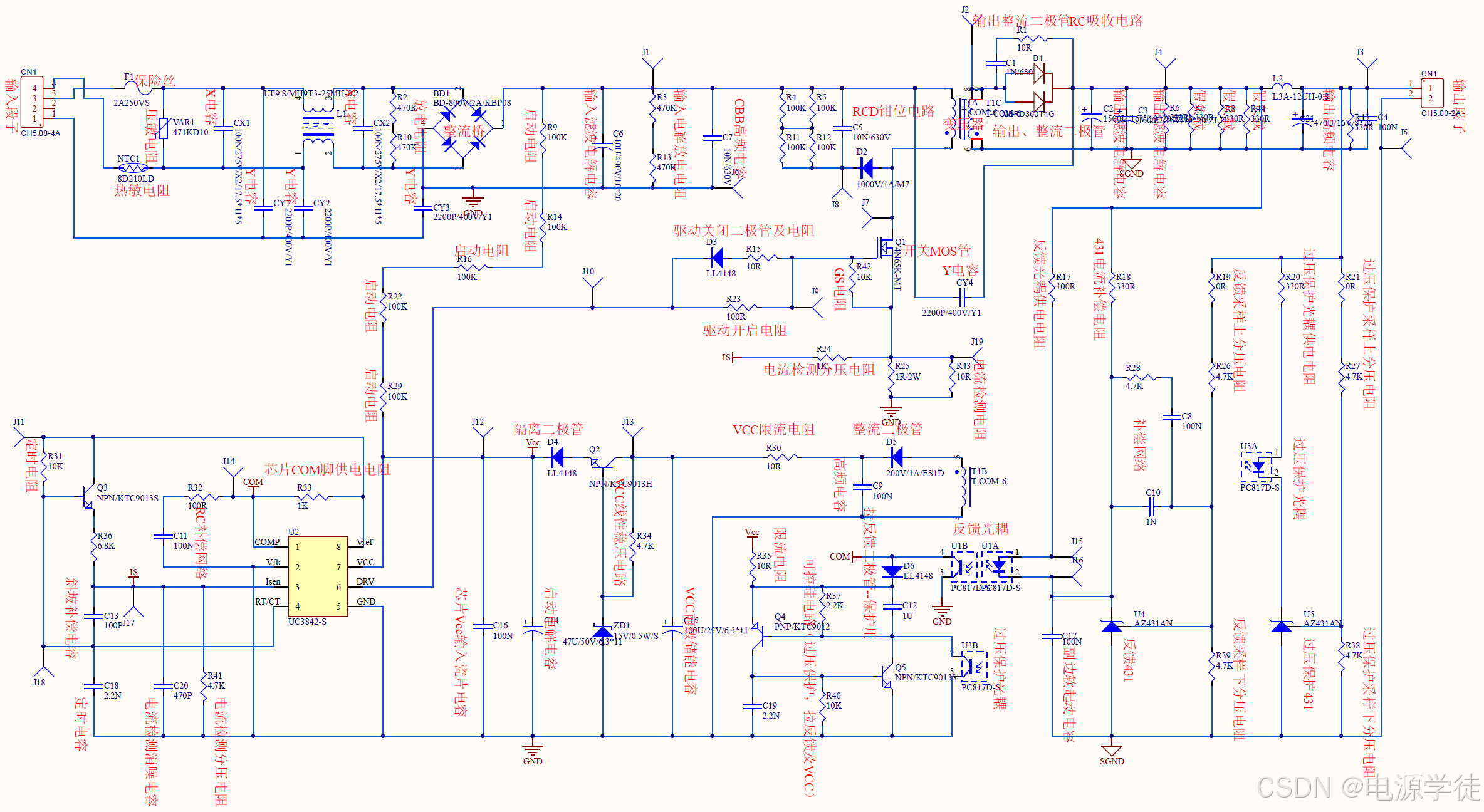

设计实例：基于UC3842的反激电路设计

该设计主要分为AC-DC,DC-DC两部分功能模块。

先对AC-DC部分进行分析与设计：

1、输入部分

主要由输入端子、保险丝、压敏电阻、热敏电阻构成。

保险丝的选型与设计：

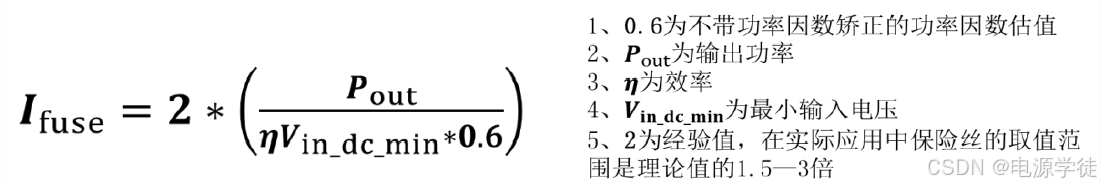

指标：额定电流、额定电压、熔断特性、保险丝类型

保险丝的作用为电路出现故障造成过流甚至短路的时候及时切断电路电源连接，保护后级电路。保险丝类型分为陶瓷、玻璃管、贴片型，陶瓷型一般用作大电流、大电压；玻璃管型一般用作小电流、小电压；贴片型一般用作PCB布局较为紧密的电路。

保险丝一般分为慢断型跟快断型；通常选用慢断型的保险丝，这样可以尽量减少开机时的误熔断，同时还可以减小保险丝的额定电流。

保险丝的额定电压应高于电网电压。对于220V电网，建议选择额定电压为 250V 或更高的保险丝。

保险丝i^2*t，熔断所需能量；Rntc=热敏电阻。

压敏电阻的选型与设计：

指标：压敏变阻电压V1mA；压敏电阻的通流量。

压敏电阻的作用是抑制来自电源在异常时的尖峰电压和瞬态过电压，在正常电压输入的情况下，压敏电阻的阻抗非常大，一旦输入电压有个大的电压尖峰，压敏电阻阻抗急剧下降把尖峰电压来钳位。

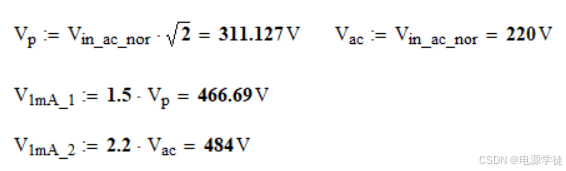

压敏变阻电压V1mA:V1mA=1.5Vp=2.2Vac，Vp是额定输入时的峰值电压，Vac是额定输入交流电压。用1mA的直流电流通入压敏电阻器时测得的电压

压敏电阻的通流量:压敏电阻实际吸收的浪涌电流应该要小于数据手册中给出的通流量，但事实上这个浪涌电流是不好计算的，所以一般按照经验选取，比如AC220V电源，一般选择ϕ=10或者14的就可以了。由于压敏电阻的失效模式为短路，故应在电源线上加保险丝搭配使用，或者与气体放电管搭配使用。

热敏电阻的选型与设计：

指标：冲击电流的能量、最大稳态电流。

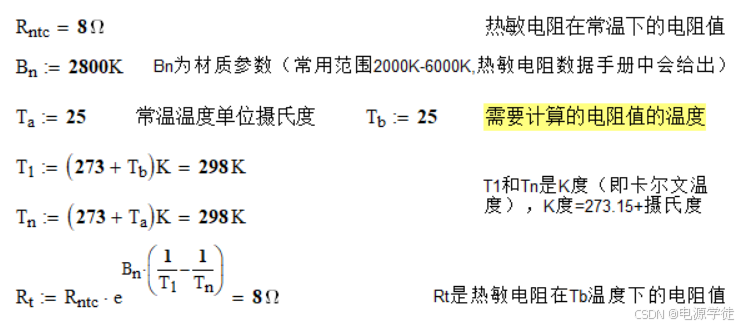

NTC热敏电阻的作用：利用负温度系数热敏电阻在上电前有较高的阻值来限制上电浪涌电流
上电后NTC流过电流并消耗电能发热，使其电阻降低以减少NTC上的损耗。但存在的问题是限制上电浪涌电流性能受环境温度和NTC的初始温度影响。在环境温度较高，上电时间隔很短时，NTC限制上电浪涌电流的作用大打折扣。

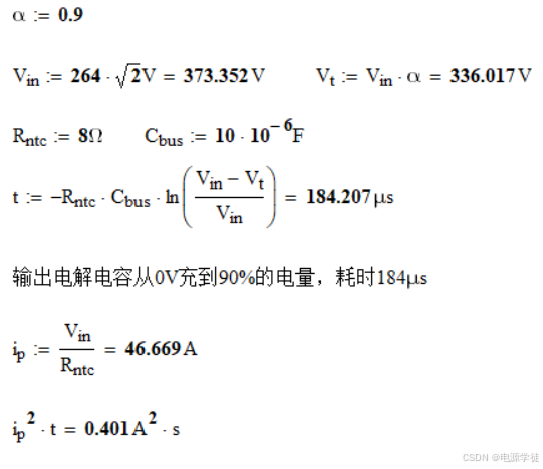

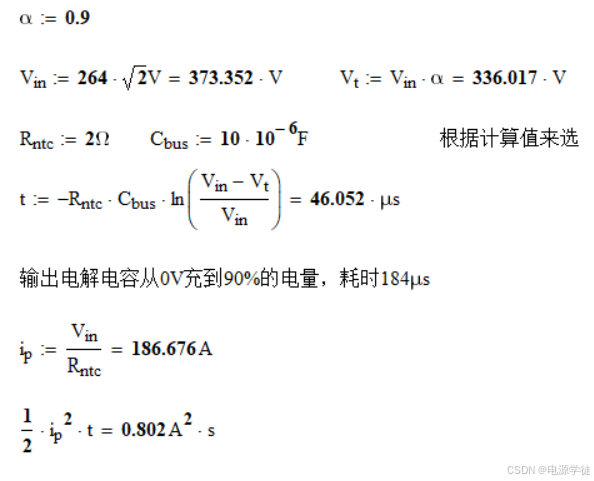

冲击电流的能量：

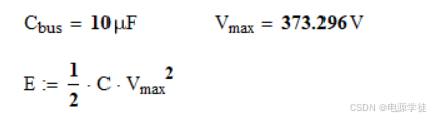

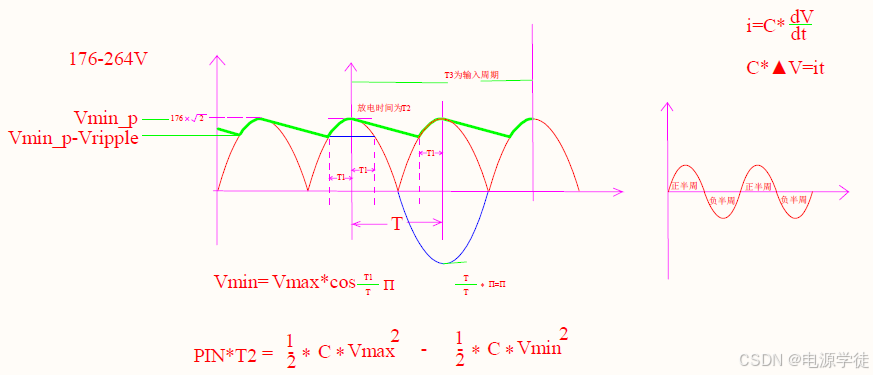

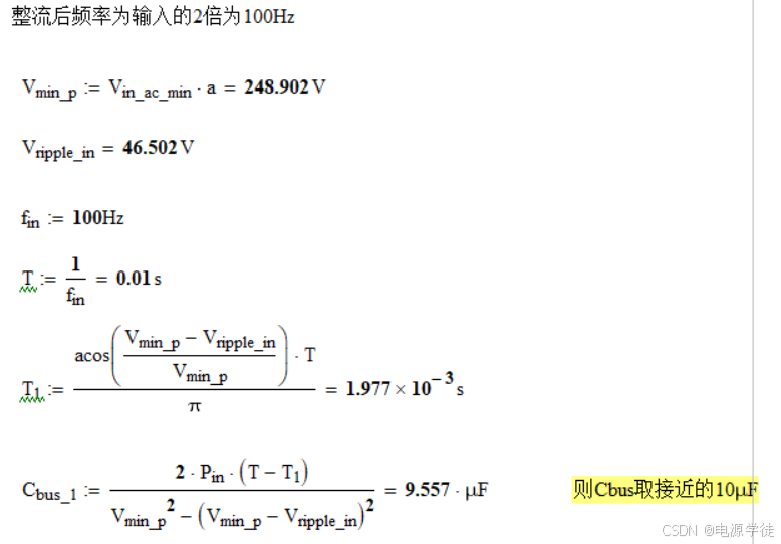

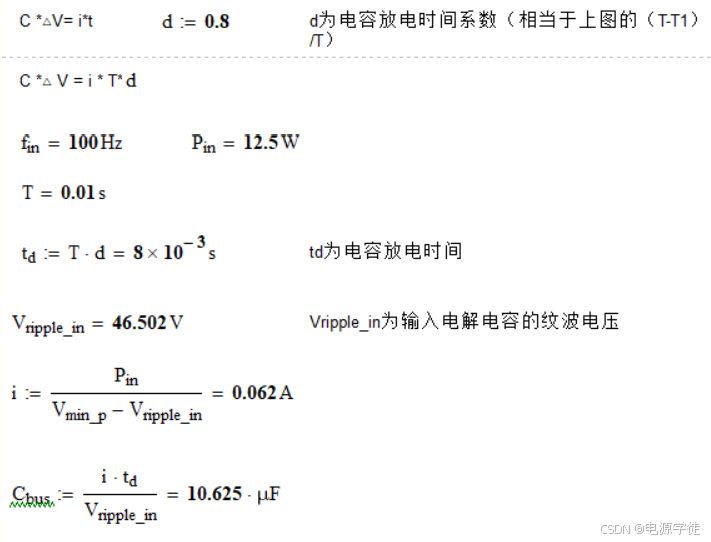

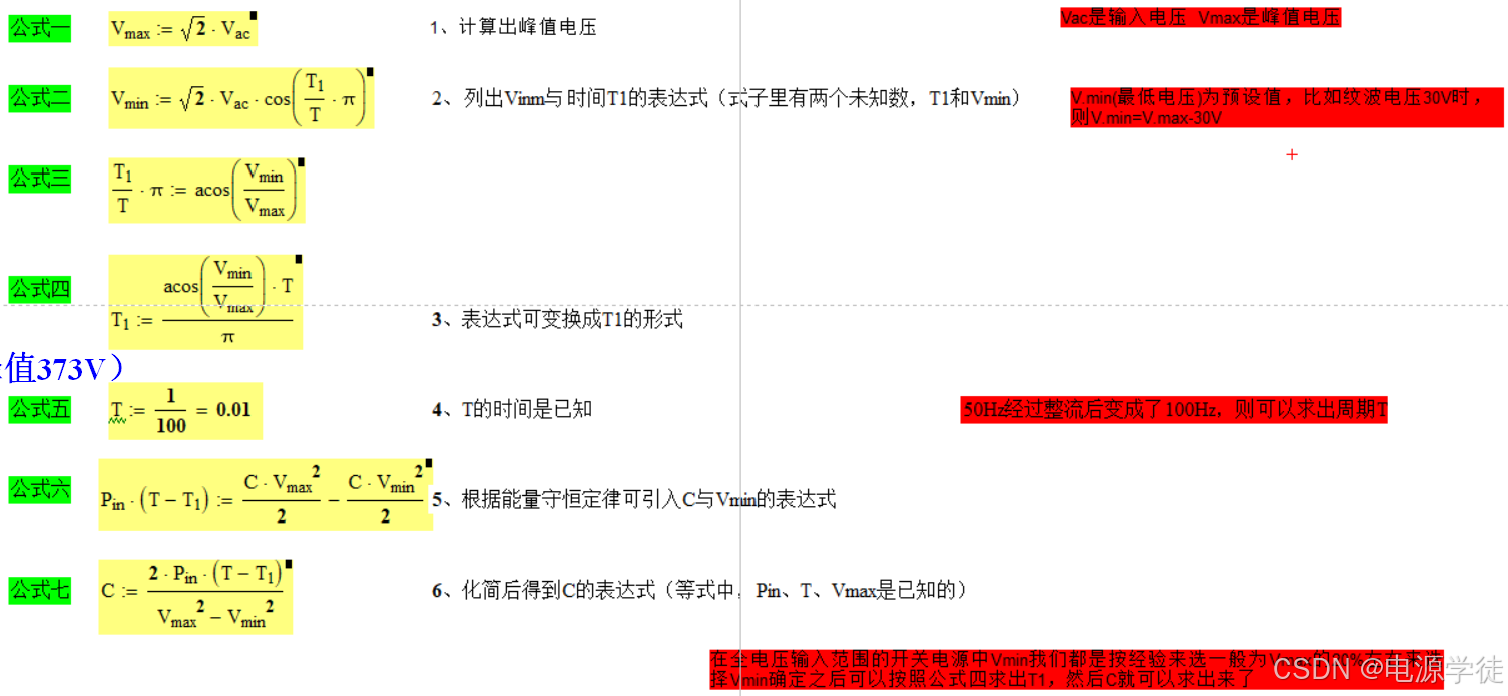

Cbus为开关电源输入电解电容的容量，Vmax是最高的输入峰值电压，E为冲击电流能量

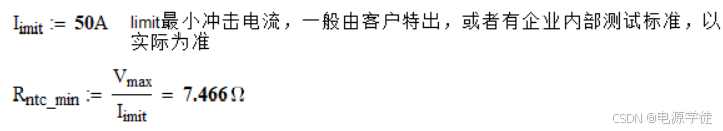

最大稳态电流：对于计算出来的这个电流值值，需要根据热敏电阻在工作时的实际温度，在手册中的曲线上取选取，如果手册没有给出曲线肯定会给出一个最大稳态电流，然后留一定余量就可以。

2、EMI滤波电路

EMI滤波器用于抑制传导干扰，通常由电容、电感和电阻组成。

共模滤波器：用于抑制共模干扰，通常由共模电感和Y电容组成。
差模滤波器：用于抑制差模干扰，通常由X电容和差模电感组成。

选型步骤：

确定滤波器的截止频率：根据干扰频率选择合适的截止频率。
选择电容和电感：根据截止频率和阻抗匹配要求选择合适的电容和电感值。
考虑额定电压和电流：确保所选元件能承受电路中的电压和电流。

X电容选型：

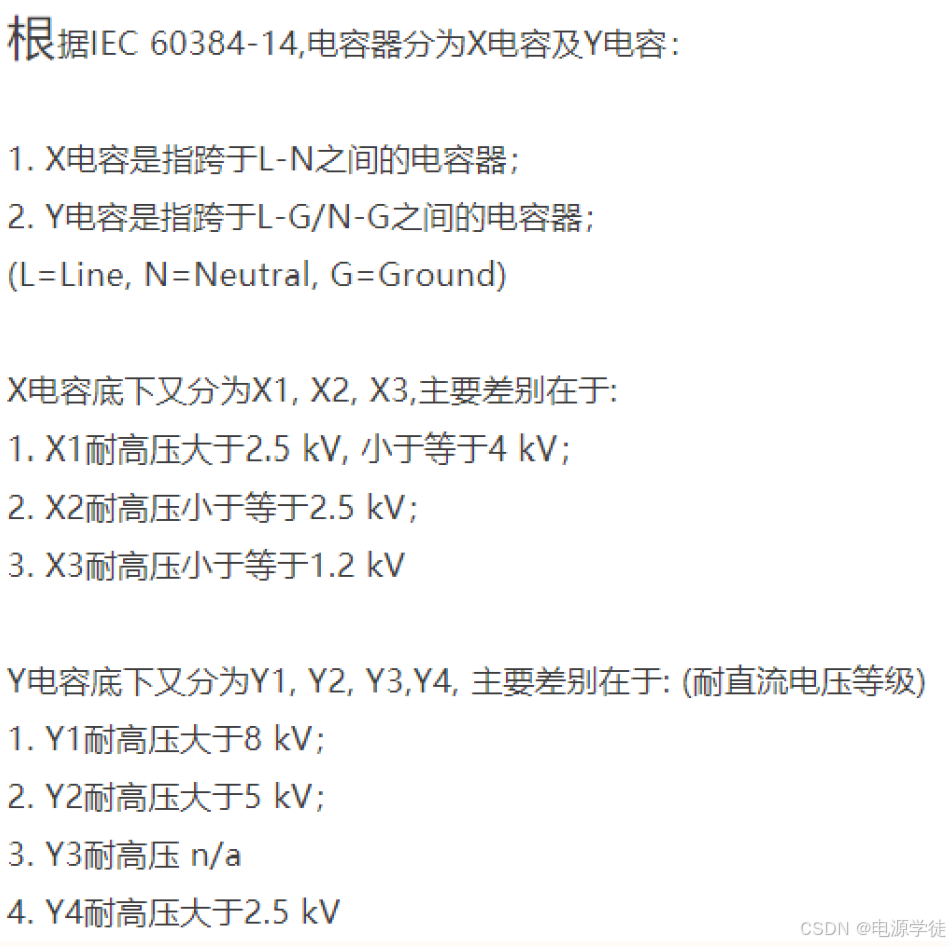

X电容用于抑制差模干扰，滤除电源线之间的高频噪声，通常跨接在电源线的L（火线）和N（零线）之间。X电容必须符合安规标准（如IEC 60384-14），具有良好温度稳定性的电容，以确保在不同工作温度下的性能。

额定电压：X电容的额定电压应至少为电源电压的1.5倍。

电容值：X电容的典型值范围为0.01μF到1μF。通常，X电容的值越大，对低频噪声的滤波效果越好，但也会增加漏电流。根据干扰频率和滤波器的截止频率选择合适的电容值。

Y电容选型：

X电容用于抑制共模干扰，滤除电源线与地线之间的高频噪声，通常跨接在电源线的L（火线）或N（零线）与底线之间。Y电容必须符合安规标准（如IEC 60384-14），具有良好温度稳定性的电容，以确保在不同工作温度下的性能。

额定电压：Y电容的额定电压应至少为电源电压的1.5倍。

电容值：X电容的典型值范围为1000pF到4700pF。通常，Y电容的值越大，对低频噪声的滤波效果越好，但也会增加漏电流。根据干扰频率和滤波器的截止频率选择合适的电容值。

漏电流：Y电容的漏电流应控制在安全范围内，通常不超过0.75mA。漏电流的计算公式为：I = 2πfCV，其中f为电源频率一般为50Hz，C为电容值，V为电源电压一般选2-3kV。

共模电感跟差模电感：

1.差模电感：应用在大电流的场合，由于一个铁心上绕的一个线圈，当流进线圈的电流增大时，线圈中的铁心会饱和，因此市场上用的最多的铁心材料是金属粉心材料。

2.共模电感：同一铁心上的两组线圈的绕向相反，所以铁心不怕饱和。市场上用的最多的磁芯材料是高导铁氧体材料。

差模电感的工作原理：

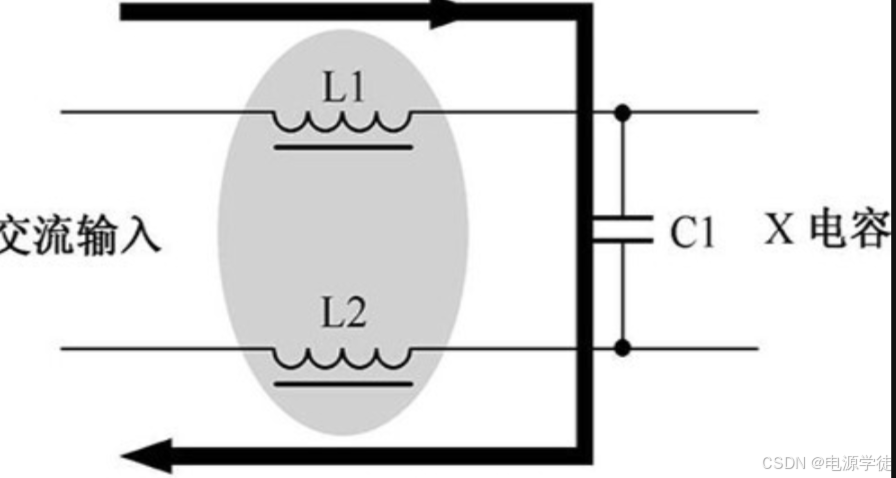

下图所示是差模电感器电路，差模电感器L1、L2与X电容串联构成回路，因为L1和L2对差模高频干扰的感抗大，而X电容C1对高频干扰的容抗小，这样将差模干扰噪声滤除，而不能加到后面的电路中，达到抑制差模高频干扰噪声的目的。

共模电感的工作原理：

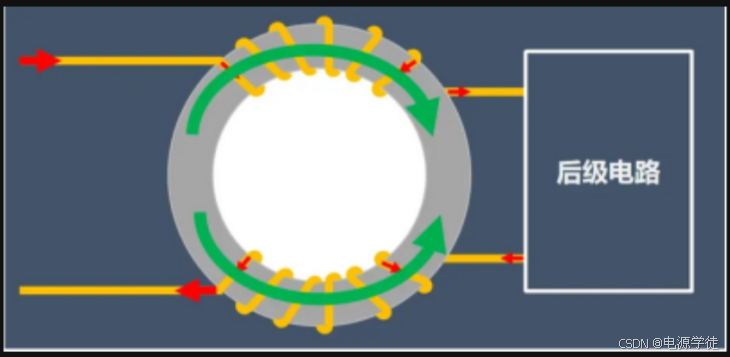

当差模信号进入共模电感时，一个线圈电流是流入，另一个线圈电流是流出，他们的电流方向是相反的，这时这两个线圈形成的磁场方向我们根据右手定则可以知道方向是相反的，又因为这两个线圈是完全一样的，所以磁场强度是相等的，两个磁场相互抵消，这时这两个线圈基本可以看成导线，对差模信号没有阻碍作用。具体看下图：

当共模信号进入共模电感时，如果两个线圈电流都是流入的，他们的电流方向是相同的，这时这两个线圈形成的磁场方向我们根据右手定则可以知道方向是相同的，两个磁场叠加成一个更强的磁场，从而两个线圈都具有很大的电感量，会阻止这个共模信号的变化，从而对共模信号有很强的抑制作用。

共模电感无法准确计算，但可以计算其所在滤波器最小的转折频率来选取最小电感量，转折频率必须大于60Hz，必须小于开关频率。一般共模电感量越大抑制效果会更好。

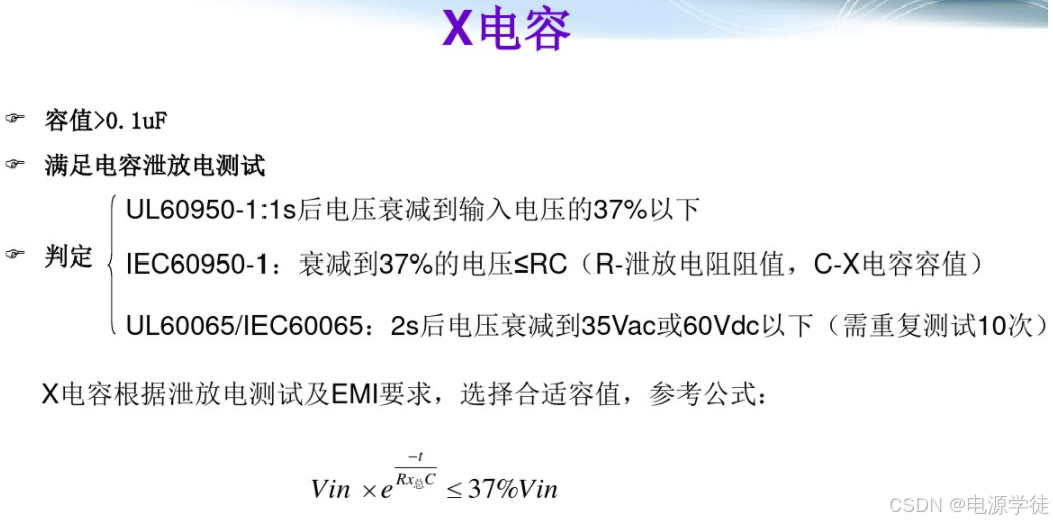

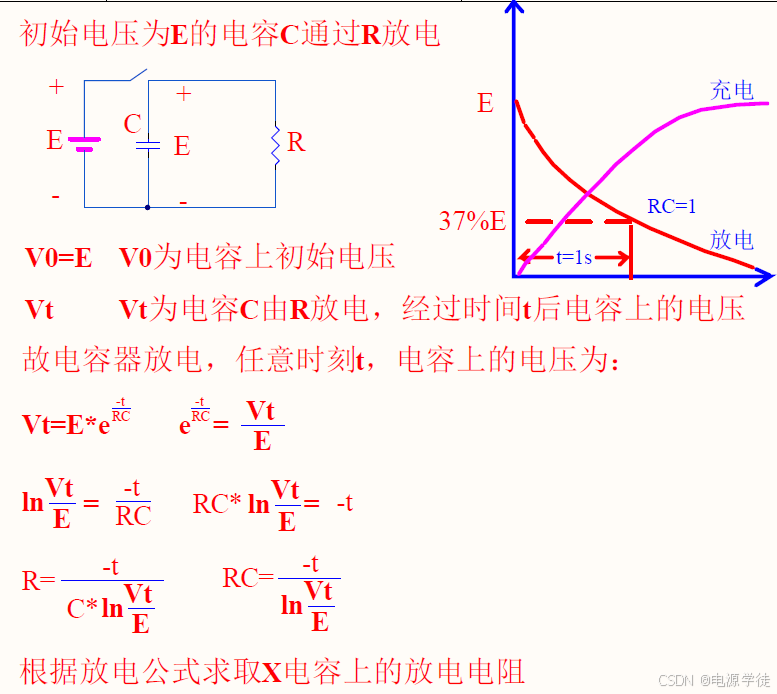

X电容放电电阻设计：

3、整流桥设计

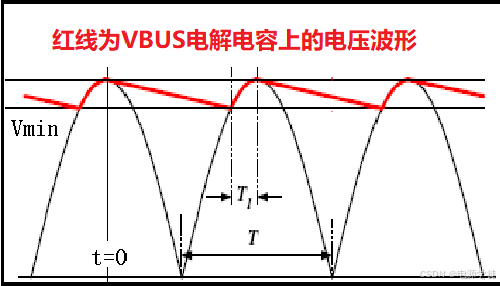

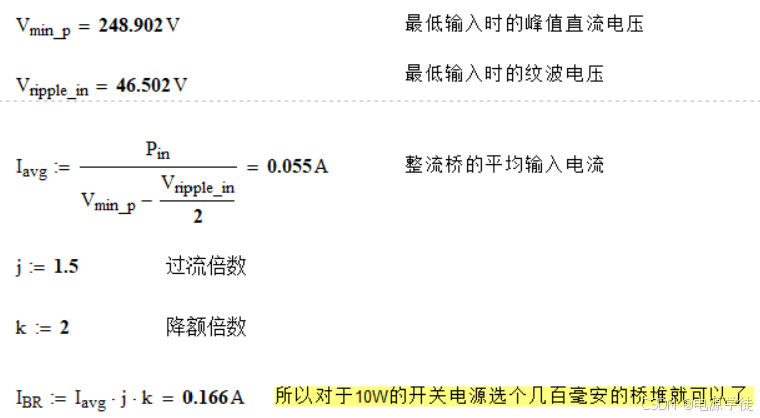

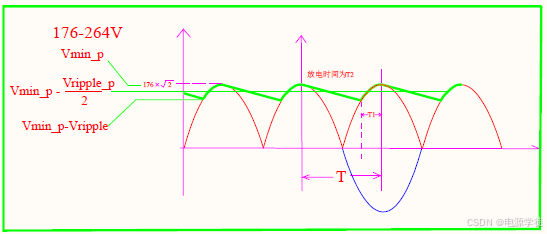

整流桥的作用：就是把输入交流电压整形成直流电压，把正弦波整成馒头波输入整流桥的选型计算由于整流管的单向导电性，在输入电压瞬时值小于滤波电容上电压时整流桥在这个时候是不导通的，使整流桥的电流变成2-3ms左右的窄脉冲。为获得所需要的整流输出电流，这个电流窄脉冲的幅值将会很高。通常整流桥的额定平均电流应该降额使用。

整流桥耐流：

整流桥耐压：整流桥的常态耐压为输入电压的峰值电压比如AC176-264V的最高峰值为264*根号下2=373V由于需要考虑在做浪涌（4级）实验的时候，有个2000V的峰值灌倒输入虽然有压敏电阻，但压敏电阻抑制电压后还有有个残余电压比如471KD10残压为775V。所以通常，整流桥耐压选1000V以上。

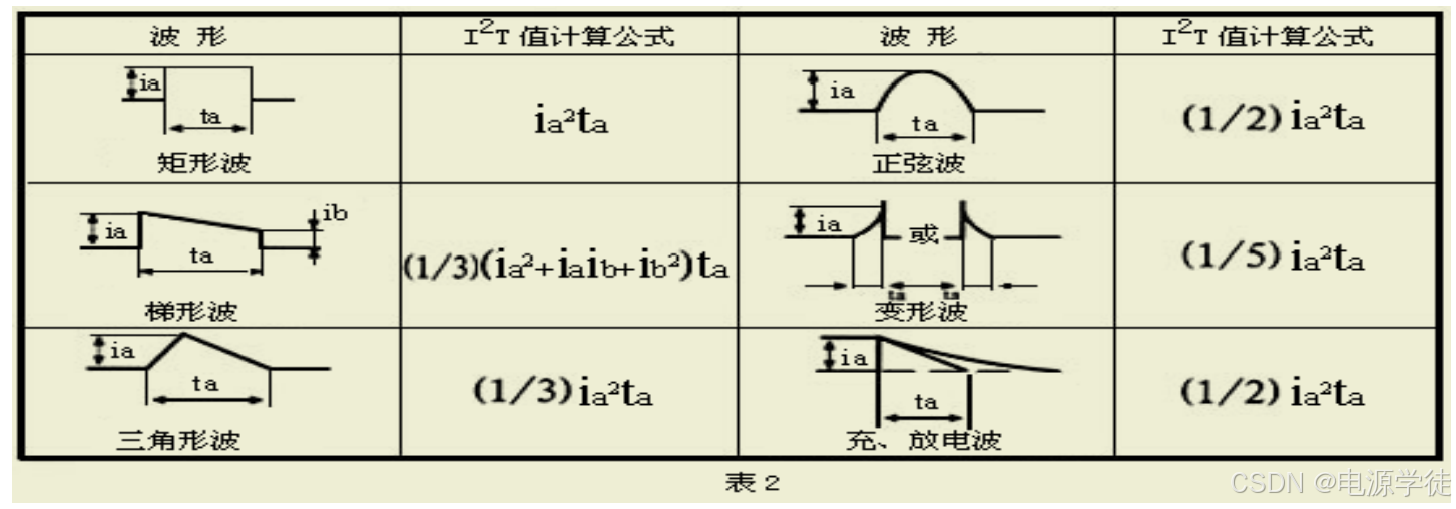

I^2*t:
