STM32标准库-外部SRAM

外部SRAM介绍

        STM32F407ZGT6内置192K SRAM，通常足够，但对内存要求高如算法或GUI应用可能不足。因此，探索者STM32F4开发板增设了1M SRAM芯片XM8A51216以满足需求。

        这里51216代表512*16位的存储单元，也就是 1024B大小的存储单元，也即 1M字节(Byte)。

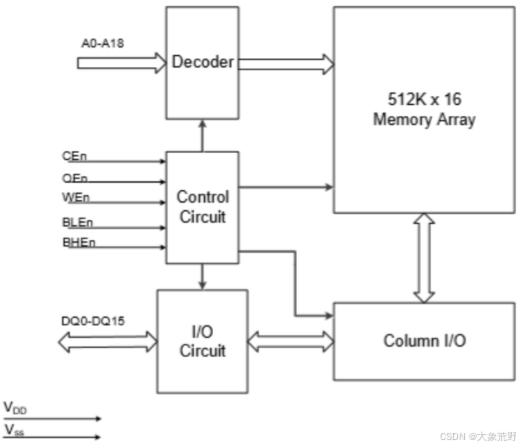

XM8A51216功能框图

        电路包含19根地址线（A0~18），支持 512K地址空间；

        16根数据线（DQ0~15）用于数据传输；

        CEn为芯片使能信号，低电平有效。

        OEn为输出(读)使能信号，低电平有效。

        WEn为写使能信号，低电平有效。

        BLEn和 BHEn控制高、低字节。

        探索者 STM32F4 开发板使用的是 TSOP44 封装的 XM8A51216 芯片，该芯片直接接在STM32F4 的 FSMC 上。

        TSOP44代表薄贴片封装，封装类型44个引脚用于外部连接。

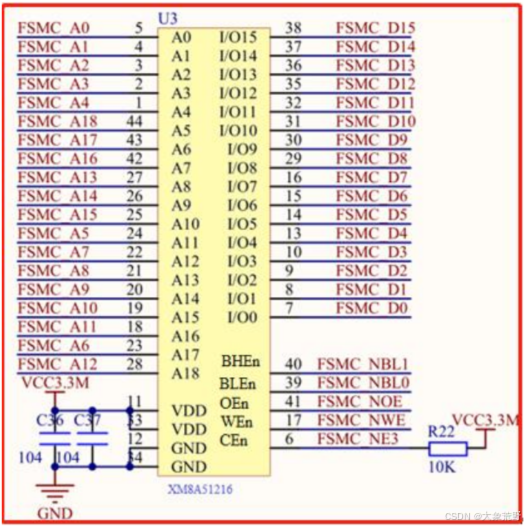

XM8A51216原理图



        从原理图可以看出，XM8A51216 同 STM32F4 的连接关系：

        A[0:18]接 FMSC_A[0:18]（不过顺序错乱了）

        D[0:15]接 FSMC_D[0:15]

        BHEn 接 FSMC_NBL1

        BLEn 接 FSMC_NBL0

        OEn 接 FSMC_OE

        WEn 接 FSMC_WE

        CEn 接 FSMC_NE3

        上面的连接关系，XM8A51216 的 A[0:18]并不是按顺序连接 STM32F4 的 FMSC_A[0:18]，不过这并不影响我们正常使用外部 SRAM，因为地址具有唯一性。所以，只要地址线不和数据线混淆，就可以正常使用外部 SRAM。

FSMC配置步骤

开启FSMC时钟与配置IO：

        使能FSMC时钟：

RCC_AHB3PeriphClockCmd(RCC_AHB3Periph_FSMC, ENABLE);//使能FSMC时钟

        把 FSMC_D0~15，FSMCA0~18 等相关 IO 口，全配置为复用输出，并使能各 IO 组的时钟。

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用输出

GPIO_PinAFConfig(GPIOD,GPIO_PinSource0,GPIO_AF_FSMC);//PD0,AF12,IO引脚复用配置

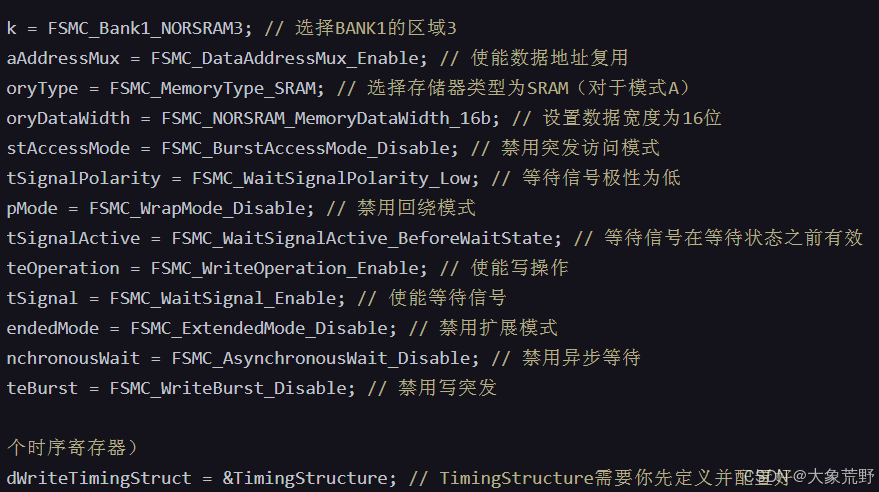

设置FSMC BANK1区域3：

        包括设置区域 3 的存储器的工作模式、位宽和读写时序等。本章我们使用模式 A、16 位宽，读写共用一个时序寄存器。

        关于FSMC的部分名词解释：、

        数据地址复用：

        在数据地址复用模式下，FSMC通过地址有效信号(NADV)来区分数据线和地址线。

        当NADV信号为低时，复用的信号线（ADx，x=0至15）上传输的是地址信号Ax；而当NADV信号变高时，同一信号线上则传输数据信号Dx。

        存储器类型(对于模式A)：

        当你将FSMC_MemoryType设置为FSMC_MemoryType_SRAM时，并且注释中提到“对于模式A”，这是指你正在配置FSMC以模式A工作，该模式特别适用于SRAM类型的存储器。在这种配置下，FSMC将期望外部存储器按照SRAM的规范来响应其控制信号。

        FSMC提供了多种工作模式，以适应不同类型的外部存储器，如SRAM、PSRAM、NOR Flash等。

        设置数据宽度为16位：。

        禁用突发访问模式：

        突发访问模式是一种在存储器访问中提高数据传输效率的技术。

        突发访问模式允许在一次存储器访问中连续传输多个数据字（burst data），从而减少了每次传输的地址和控制开销。

        在突发访问模式下，FSMC首先发送起始地址，并指定要传输的数据字数量（称为突发长度，burst length）。然后，FSMC会连续传输指定长度的数据字，而不需要在每次传输后都重新发送地址信号。这样，FSMC可在一次存储器访问中传输多个数据字，减少地址和控制的信号发送次数。

        等待信号极性为低：

        外部存储器的访问速度可能与STM32的AHB总线速度不匹配，因此使用等待信号来协调两者之间的通信时序。

        当STM32向外部存储器发送一个访问请求（如读或写请求）时，外部存储器可能需要一定的时间来准备数据或完成访问操作。在等待信号有效期间，STM32会暂停当前的访问操作，直到等待信号变为无效状态，再继续执行后续的访问操作。

        等待信号在等待状态之前有效：

        等待信号的有效时机有两种配置：

 等待前有效：等待信号在等待状态开始前就变有效，STM32检测到后立即进入等待状态。

 等待中有效：等待信号在等待状态开始后变有效，STM32在等待信号失效后进入等待状态。

        禁用回绕模式：

        启用回绕模式时，如果访问的地址超出了存储器的物理地址范围，FSMC会自动将地址回绕到存储器的起始地址，继续执行读写操作。

        使能等待信号：。

        禁用扩展模式：

        扩展模式下，FSMC可以为读写操作分别配置不同的时序参数，如地址建立时间、数据建立时间、数据保持时间等。。

        禁用异步等待：

        在异步通信中，STM32与外部存储器无需同步时钟。为避免数据访问错误，FSMC提供异步等待功能：当外部存储器未准备好时，通过NWAIT信号通知STM32等待，直至存储器准备好并撤销信号，STM32才继续操作。

        禁用写突发：。

使能BANK1区域3：

FSMC_NORSRAMCmd(FSMC_Bank1_NORSRAM3, ENABLE);//使能BANK1的区域3。

        使用BANK1的区域3，因此外部内存首地址为0X68000000。

软件设计

//在指定地址(WriteAddr+Bank1_SRAM3_ADDR)开始,连续写入 n 个字节.
//pBuffer:字节指针
//WriteAddr:要写入的地址
//n:要写入的字节数
void FSMC_SRAM_WriteBuffer(u8* pBuffer,u32 WriteAddr,u32 n)
{
    for(;n!=0;n--)
    {
        //volatile unsigned 8
        *(vu8*)(Bank1_SRAM3_ADDR+WriteAddr)=*pBuffer;
        WriteAddr++;
        pBuffer++;
    }
}

//在指定地址((WriteAddr+Bank1_SRAM3_ADDR))开始,连续读出 n 个字节.
//pBuffer:字节指针
//ReadAddr:要读出的起始地址
//n:要写入的字节数
void FSMC_SRAM_ReadBuffer(u8* pBuffer,u32 ReadAddr,u32 n)
{
    for(;n!=0;n--)
    {
        *pBuffer++=*(vu8*)(Bank1_SRAM3_ADDR+ReadAddr);
        ReadAddr++;
    }
}

        虽然FSMC可能配置为支持16位访问，但实际使用中的数据宽度是8位。

        这意味着每次访问只涉及一个字节。由于使用了UB（Upper Byte，高字节）和LB（Lower Byte，低字节）控制来分别访问16位数据中的高字节或低字节，所以在这种情况下，地址只需要按字节（即每次加1）来增加，而不是按16位单元（即每次加2）来增加。

        另外，因为我们使用的是 BANK1，区域 3，所以外部 SRAM 的基址为：0x68000000。
