PCB原理图解析(炸鸡派为例)

晶振

        这是外部晶振的原理图。

        32.768kHz 的晶振，常用于实时时钟（RTC）电路，因为它的频率恰好是一天的分数（32768 秒），便于实现秒计数。

        C25 和 C24：两个 12pF 的电容，用于晶振的负载电容，帮助晶振稳定工作。

        OSC32IN 和 OSC32OUT：分别连接到微控制器的 32.768kHz 晶振输入和输出引脚。

        右侧电路（25MHz 晶振）：

        X2：25MHz 的晶振，用于提供主时钟信号给微控制器。

        C12 和 C13：两个 20pF 的电容，同样用于晶振的负载电容，确保晶振的稳定性。

        OSC_IN 和 OSC_OUT：分别连接到微控制器的主时钟输入和输出引脚。

MCU

         这里的 46~49,

SWDIO、SWDCLK、VDD、VSS可用于烧录程序。Serial Wire Debug 串行线调试接口。

 32+晶振+复位电路，则可通过keil的JLink等方式检测出芯片。

模拟电路的电源和地引脚

        VDDA和VSSA是微控制器中用于模拟电路的电源和地引脚。

        VDDA是模拟电源输入，为芯片内部的模拟外设（如ADC）供电，VSSA是模拟地。

        这两个引脚的主要作用是为芯片内部的模拟外设供电，以减少数字电路对模拟电路的干扰。

Boot0引脚

BOOT0引脚+VSS

         Boot0引脚过了R6下拉电阻，接到地。

        VSS是电压参考点，也就是直接接地。

        STM32 微控制器的启动模式通常由 BOOT0 和 BOOT1 引脚的电平组合决定。

        在这个电路中，通过将 BOOT0 引脚接地（借助 R6 下拉电阻），

        通常是为了确保微控制器从闪存（Flash）启动。R6 在这里作为下拉电阻，

        确保了 BOOT0 引脚在上电或复位时具有稳定的低电平。

电源

5.5v转3.3v的电压转换电路

        U5 (XC6206P332MR) 是一个低压差线性稳压器，将 +5V 转换为稳定的 3.3V 电压。

        电路中包含：

        旁路电容 (C14, C17)：100nF，滤除高频噪声(降噪)。

        滤波电容 (C15, C16)：10uF，平滑电压波动(降噪)。

        保险丝 (F1)：200mA，提供过流保护。

        +5V 电压经 F1 进入稳压器，输出 3.3V 电压，经 C16 和 C17 进一步滤波后供给后续电路。

        所有电容和稳压器接地，确保电路稳定。

指示灯

        LED1和LED2通过4.7kΩ电阻连接到3.3V电源，用于限流保护。

        LED3和LED4通过1kΩ电阻连接到USART1_TX和USART1_RX引脚，同样用于限流。

USB

1. USB Type-C 接口 (USB2)：

   • 这是一个16针的USB Type-C接口，用于数据传输和电源供给。

2. 电源和地线：

   • VCC：电源电压，通常为5V。

   • GND：地线，用于电路的参考点。

3. 电阻 (R40, R39)：

   • 两个4.7kΩ的电阻，分别连接到D-和D+引脚，用于USB数据线的终端匹配，减少信号反射和干扰。

4. 数据线 (D+, D-)：

   • D+和D-是USB的差分数据线，用于高速数据传输。

   • 有两对D+和D-主要是为了支持双向传输

5. 电源线 (VBUS)：

   • VBUS引脚用于提供电源给连接的设备。

6. 其他信号线：

   • CC1, CC2：配置通道引脚，用于USB Type-C的配置和协商。

   • SBU1, SBU2：辅助信号引脚，可以用于特定用途的信号传输。

   • DP1, DP2, DN1, DN2：USB 3.0的差分数据线，用于更高速度的数据传输。

USB转串口

1. CH340N芯片 (U7)：

   • 这是一个USB转串口芯片，用于将USB信号转换为串口信号。

   • 引脚功能：

     • UD+和UD-：USB数据线。

     • RXD和TXD：串口接收和发送数据引脚。

     • VCC：电源引脚，连接到+5V电源。

     • GND：地引脚，连接到地。

2. 电容器 (C32, C33)：

    100nF电容器，用于电源去耦，减少电源噪声，确保芯片稳定工作。

USB终端匹配电路

电阻 (R37, R38, R43)：

        R37 和 R38：这两个电阻的阻值都是10Ω，用于USB数据线D+和D-的终端匹配，减少信号反射，提高信号完整性。

        R43：这个电阻的阻值是1.5kΩ，连接到3.3V电源，用于为USB数据线提供偏置电压，确保数据线在空闲状态下处于已知电平。

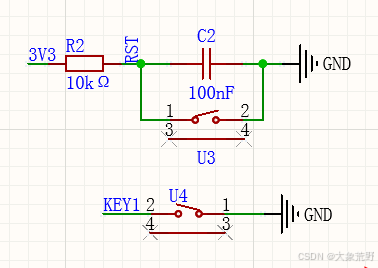

按键



1. 电源：3.3V供电。

2. 上拉电阻 (R2)：10kΩ，连接至3.3V，保持复位引脚默认高电平。

3. 复位按钮 (KEY1)：按下时将复位引脚拉低至地电平，触发复位。

4. 去抖动电容 (C2)：100nF，减少按钮操作时的抖动，稳定复位信号。

5. 双刀双掷开关 (U3)：手动控制复位引脚电平，一侧通过C2接地，另一侧通过R2接3.3V。

6. 按键开关 (U4)：按下时触发复位信号。
