Verdi中文教程（VCS+加法器案例）

最新推荐文章于 2025-03-20 17:14:39 发布

蚂蚁会游泳

最新推荐文章于 2025-03-20 17:14:39 发布

阅读量1.8w

点赞数 27

分类专栏： EDA软件文章标签： linux verilog vcs

本文链接：https://blog.csdn.net/qq_42240380/article/details/122342639

版权

EDA软件专栏收录该内容

5 篇文章

订阅专栏

//--------------------------------------------------------------------------------------
// 作者：蚂蚁会游泳
// 日期：2022.01.06
//--------------------------------------------------------------------------------------

前言：

本文适用于对verilog编程语言有一定了解，之前有使用过Linux系统、VCS验证工具的同学阅读。写这篇文章前我也是头一次接触verdi，想通过做笔记的方式记录一下自己的学习过程，以免日后遗忘，也希望有过verdi使用经验的同学能够指出本文的不足之处。

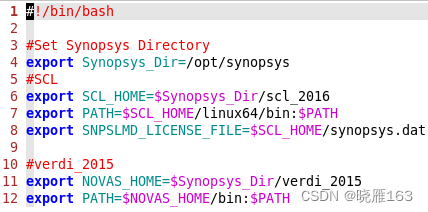

默认大家都已安装好了Verdi2015或其它Verdi版本，配置好了Verdi的环境变量，环境变量配置如下图：

在这里插入图片描述
其中，NOVAS_HOME为Verdi2015的安装目录；PATH是为了让系统(Linux)找到Verdi2015；

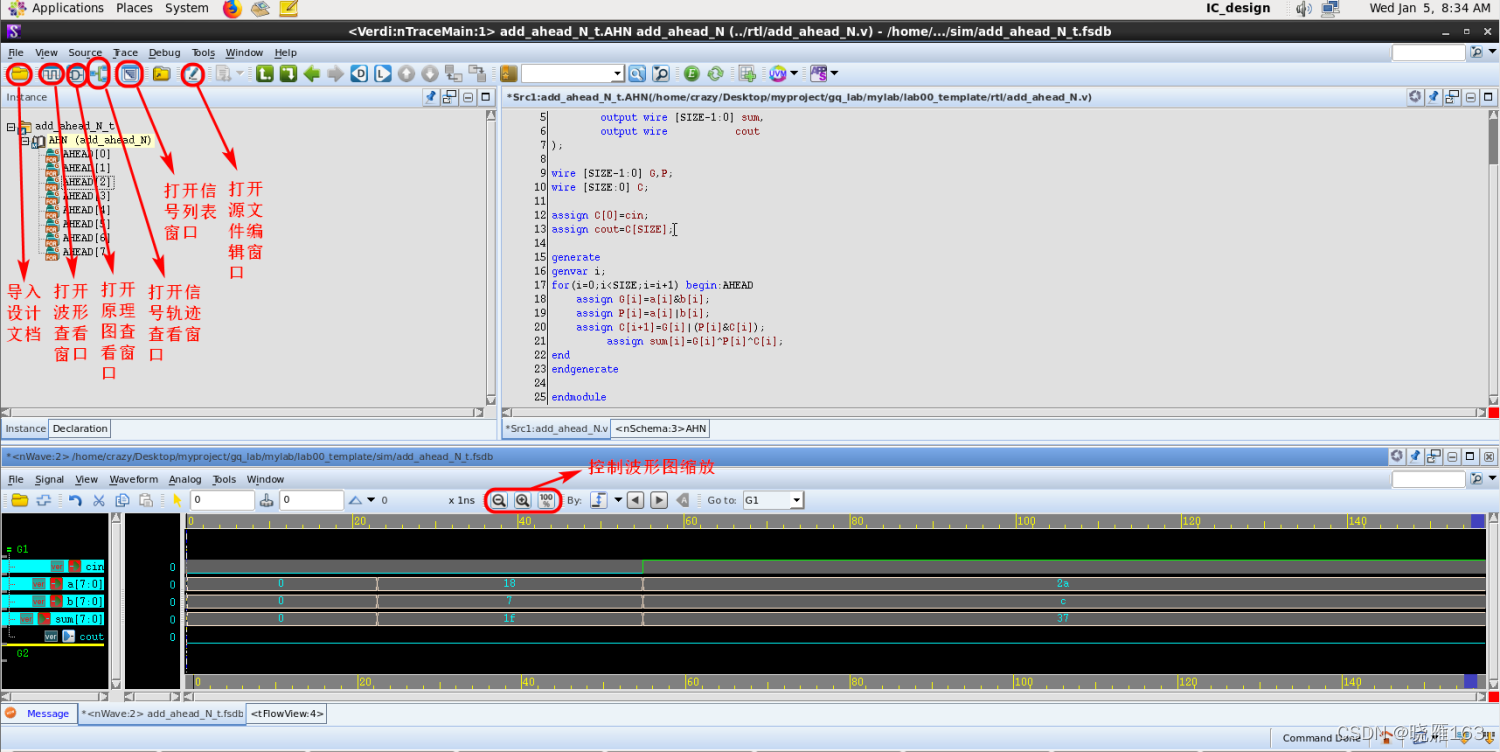

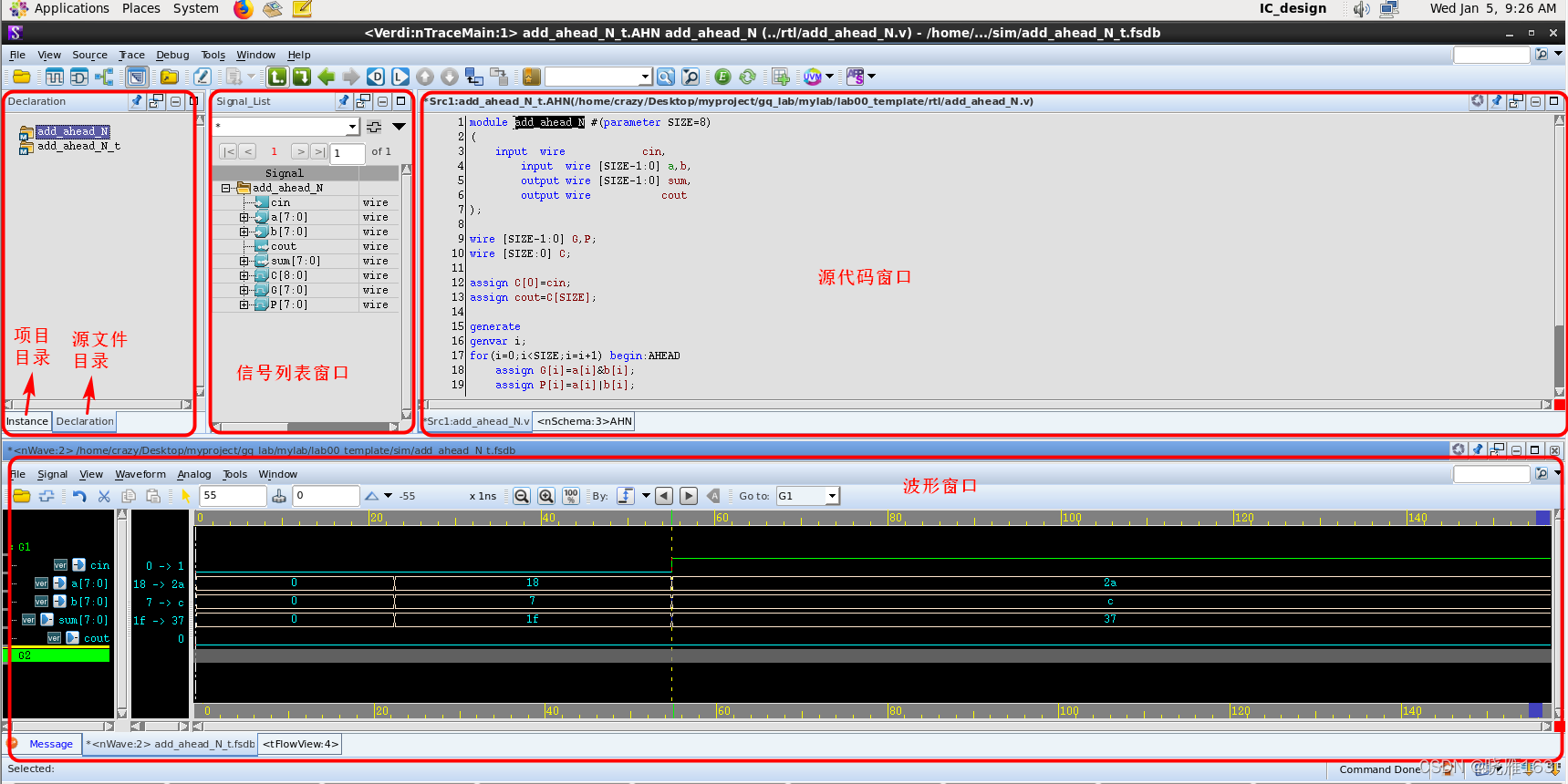

Verdi自己是不能编译也不能仿真的，需要用VCS来配合进行编译和仿真。VCS专注于编译和仿真，Verdi只是一个波形查看工具。与VCS类似的工具还有Modelsim，Modelsim集编译、仿真、波形调试于一体，用起来也很方便。仿真工具其实都大同小异，不同的公司购买的软件不同，所以没必要纠结仿真工具的好与坏，对于我们学生来讲，都需要了解一下，只需要熟悉基本操作就好。

1、准备

1.1 Makefile脚本

在Linux系统下，我们一般使用批处理文件Makefile来脚本化操作。先看一段脚本：

# Makefile For Verdi

all: compile simulate

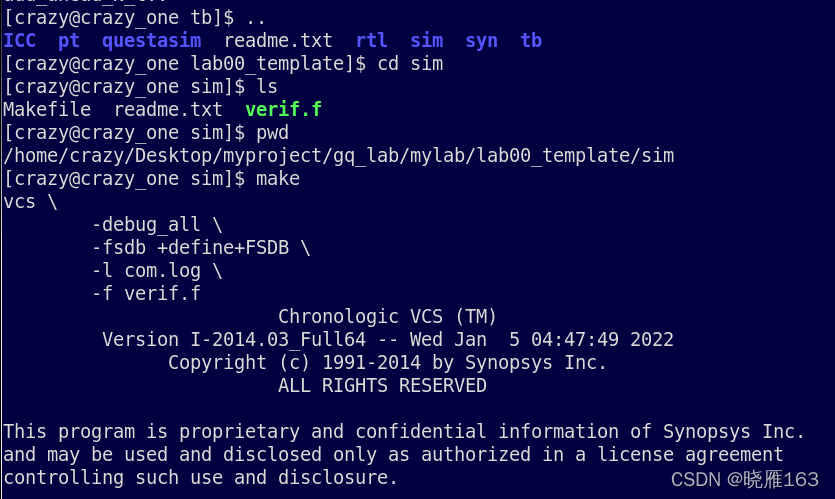

compile:
	vcs \
	-debug_all \                     #在完全模式下进行调试，可替换为-debug_access+all
	-fsdb +define+FSDB \             #生成fsdb文件，并对所有.v源文件进行宏定义
	-l com.log \                     #生成com.log文件用于查看编译日志
	-f verif.f                       #文件列表，将verif.f所列文件全部编译

simulate:
	./simv -l sim.log                #生成sim.log文件用于查看仿真日志

dve:
	dve \
	-vpd *.vpd &                     #启动Dve查看vpd类型的波形文件

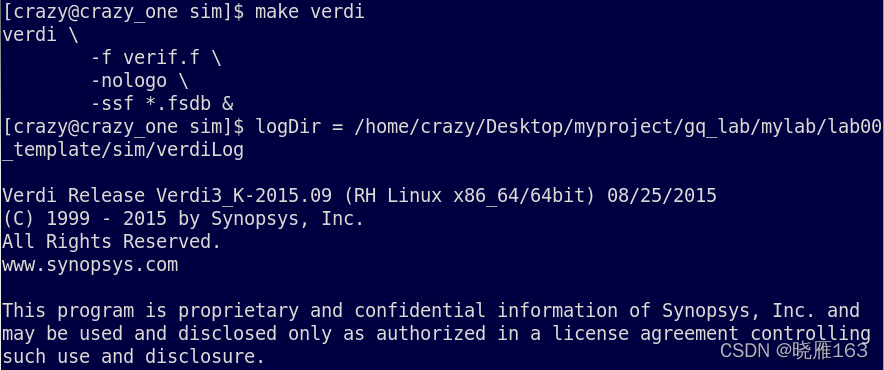

verdi:
	verdi \
	-f verif.f \                     #用Verdi加载verif.f所列全部源文件
	-nologo \
	-ssf *.fsdb &                    #启动Verdi查看fsdb类型的波形文件

clean:
	@rm -rf csrc DVEfiles simv simv.daidir ucli.key VCS*
	@rm -rf *.log *.vpd *.ddc *.svf *.SDF *Synth *Netlist*
	@rm -rf alib-52 work
	@rm -rf *.conf *.rc *.fsdb verdiLog

代码说明：

关于-debug_all的介绍可以参考此文：https://blog.csdn.net/zhajio/article/details/88839838
+define+FSDB的作用等同于在所有.v源文件中添加宏定义``define FSDB`

在文件夹（/sim）中新建两个文件，分别命名为：Makefile、verif.f。
用gvim打开Makefile文件，将上面的代码复制粘贴到里面后点击保存，并退出。
用gvim打开verif.f文件，将源文件添加好，点击保存，并退出。

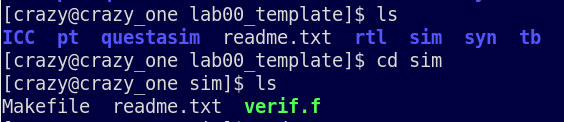

如下图：
在这里插入图片描述

1.2 源文件

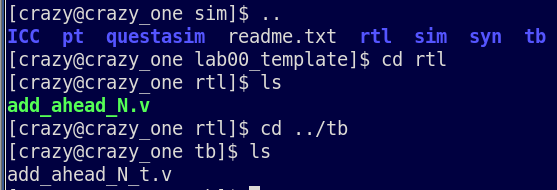

以超前进位加法器的仿真为例，在文件夹（/rtl）与（/tb）中分别新建好rtl设计代码源文件与testbench测试文件。
如下图：
在这里插入图片描述
rtl代码：

module add_ahead_N #(parameter SIZE=8)
(
    input  wire            cin,
	input  wire [SIZE-1:0] a,b,
	output wire [SIZE-1:0] sum,
	output wire            cout
);

wire [SIZE-1:0] G,P;
wire [SIZE:0] C;

assign C[0]=cin;
assign cout=C[SIZE];

generate
genvar i;
for(i=0;i<SIZE;i=i+1) begin:AHEAD
    assign G[i]=a[i]&b[i];
    assign P[i]=a[i]|b[i];
    assign C[i+1]=G[i]|(P[i]&C[i]);
    assign sum[i]=G[i]^P[i]^C[i];
end
endgenerate

endmodule

testbench代码：

`timescale 1ns/1ns
module add_ahead_N_t;

parameter SIZE=8;
reg  [SIZE-1:0] a,b;
reg             cin;
wire [SIZE-1:0] sum;
wire            cout;

//add_ahead_N #(SIZE) AHN (cin,a,b,sum,cout);
add_ahead_N   #(SIZE) AHN (cin,a,b,sum,cout);

initial begin
a=0;
b=0;
cin=0;
end

initial begin
#23
cin=0;
a=24;
b=7;

#32
cin=1;
a=42;
b=12;

#100
$finish;
end

initial begin
    $vcdpluson();
end

`ifdef FSDB
initial begin
    $fsdbDumpfile("add_ahead_N_t.fsdb");
    $fsdbDumpvars;
end
`endif

endmodule

1.3 fsdb文件

fsdb文件是一种波形文件，只能用Verdi软件打开。要想得到fsdb文件，除了要将-fsdb命令添加到前文提到的Makefile文件中外，还要在testbench文件中添加如下代码：

`ifdef FSDB
initial begin
	$fsdbDumpfile("add_ahead_N_t.fsdb");    //add_ahead_N_t为测试文件名称，可替换为其它名称
	$fsdbDumpvars;
end
`endif

波形文件有很多种，总结如下：

wlf #WLF文件是Modelsim支持的波形文件，可在modelsim和questasim中打开查看
vcd #VCD文件是IEEE1364标准(Verilog HDL语言标准)中定义的一种ASCII文件
fsdb #FSDB文件是Verdi 支持的波形文件，通过verilog的PLI接口，$fsdbDumpfile,$fsdbDumpvars等函数来实现
shm #NC verilog 和Simvision支持的波形文件，实际上 .shm是一个目录，其中包含了.dsn和.trn两个文件
vpd #VCS DVE支持的波形文件，可以用$vcdpluson产生
