LDO + 稳压管的扩压电路试用笔记

事发原由：还不是因为穷。。

没错，就如标题所示，在零件堆里面，找到的IC中，只有AMS1117-3.3和AMS1117-5.0的两种LDO，我用的是12V进行供电，但是实际上我需要一个7.2V左右的电压。当然，市面上也肯定有可以调节到7.2V的电压的LDO，但是如题。。。没有条件买了。那怎么解决呢？想过一些个的方法：

通过电阻分压，将12V单独分压出7.2V

这个原理很简单，就是普通的电阻串联分压，也是在学习电路的时候经常遇到的计算问题，想想都熟悉。简单但缺点也重，单纯使用电阻进行分压，电阻本身会有功耗损耗，产生一定的热量，并且由于只有贴片电阻，电阻的精度到底是5%？还是1%？无从知晓，导致最后得到的是不是7.2V左右呢？很难说，飘动也大。

使用LDO + 稳压管

很不巧，在元器件堆里面找到了3.9V的稳压管（也不知道是谁买的3.9V，总之就是这么巧）。回过头来，其实有了解过LDO的基本都知道。LDO一般是Vin,Vout ,GND，这三部分组成。有趣的是，其实GND并不是GND，其实用更准确一点的描述来说，这个引脚应该叫做COM端（公共端）。LDO所输出的5V（拿5V的LDO来说，其余也一样的），这5V是相对于COM端而得到的，也就是 Vout与COM之间的电压是5V。那如果我不将COM接地，而是接了一个稳压二极管，稳压管末端接地，然后取Vout与地之间的电压，会有什么效果呢？答案就是，将得到7.2V（已经假设稳压管3.9V，LDO用的是3.3V）

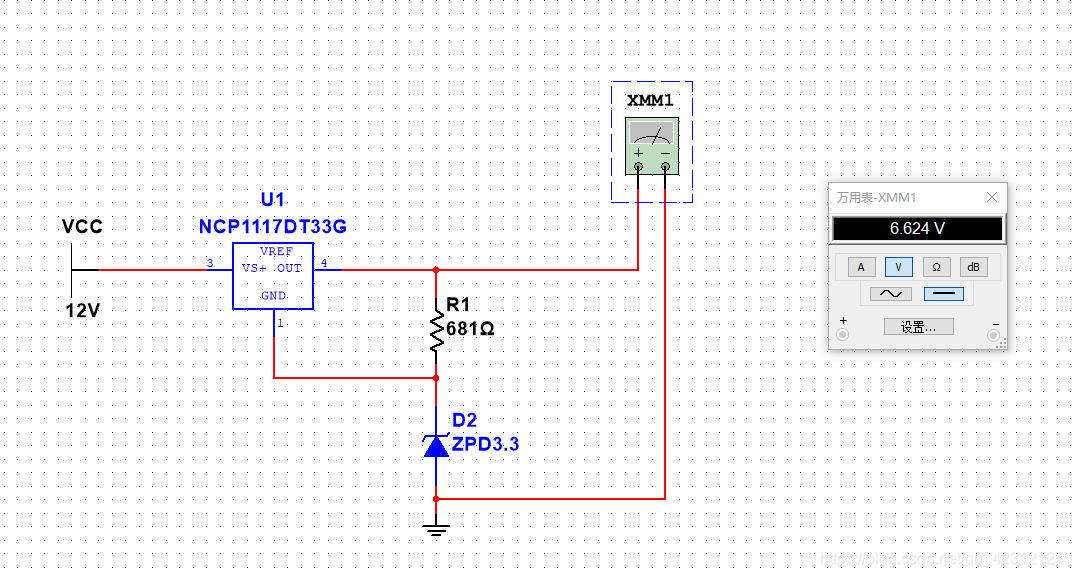

上图只是仿真结果，用的是3.3V的LDO和3.3V的稳压管到的结果，3.3V+3.3V则应该得6.6V，这种扩压所消耗的功耗并没有电阻这么大，R1这个电阻我是随便给的，拿到就拖出来没有修改过，所以适应性害比较强，相对的稳定。这个只是个电路架子，当然还要加一些滤波电容什么的在里面才敢用，这样就解决了我需要7.2V的问题了。
