国产之路：复旦微调试笔记3：环境配置

烧写步骤：

  Xilinx：基本流程为逻辑在vivado中配置开发生成hdf，不带操作操作系统时直接用sdk在线或者参考之前固化篇，带操作系统时用petalinux配制，生成BOOT.bin(含fsbl，自己生成的bit文件和uboot)和image.ub（默认文件系统，kernel和设备树的打包）（如果用jffs2文件系统需要设置将文件系统单独出来，再生成一个rootfs.jffs2）
  复旦微：基本流程为procise下生成hdf或者导入vivado的.bd和.xci文件，裸机正常用IAR软件，linux的话需要导出FSBL和设备树文件。设备树文件放置在linux编译环境中，build all，生成uboot和image.ub，将之前导出的FSBL文件，逻辑的bit文件，和刚刚生成的uboot文件image.ub打包成一个BOOT.bin烧录

模式说明

Jtag模式&Qspi模式
  这两个模式通常共用一组拨码开关
  Jtag模式用于在线调试，烧写
  Qspi模式用于离线独立运行
级联模式&独立模式
  这两个模式通常共用一组拨码开关
  当PL侧代码不用修改时可以用级联模式，jtag烧写器直接插到开发板上。
  PS和PL都要接仿真器联调时用独立模式，PS的JTAG接到飞线处

开发环境

  和进口的芯片比，开发环境的变化
   需要用到三个软件，vivado ，procise，IAR 。

PL：

  （1)Procise：
   生成裸跑程序的bsp ，可以在export hardware 时选择多个裸跑模板，主要包括fsbl ，以及生成psoc 设备树的顶层，有基础的memory和lwip测试。
  （2)IAR ：
   用来编译和调试裸跑应用程序的，因为 ps 是全新设计，外设地址和寄存器定义都 不同，ps 的裸跑bsp 完全重新设计的，所以完全不兼容xilinx的SDK。
   IAR+Procise的部分功能相当于xlinx的sdk
   （3)Vivado：
   主要和之前xilinx的一样，还是逻辑工程师配置pl侧的工具，可以生成bit，也可以用vivado 调试，但必须在独立模式下。
   from vivado 流程是为了方便移植现有的ps 工程，不用在procise 里重新配置

PS：

   Petalinux ：主要用来生成pl.dtsi，利用vivado 里的hdf 生成pl.dtsi 文件。 会更新 device-tree/hwplatform/pl.dtsi 文件内容，它会根据 hdf 文件里的 PL 部分设计变化， 一般需要有寄存器访问的 IP 才需要生成 pl.dtsi，即需指定–hdf 参数。
  Petalinux 生成的文件系统可以在psoc 上使用，目前已经测试过2018.2 和2018.3 的
  文件系统可以在psoc 上运行。
   Linux 应用程序可以通过网口利用SDK 调试，这个调试也是兼容的

文档;

   DS101 和DS102 两个文档相当于xlinx的ug585。
   UG102 是差异文档。
   UG201 是硬件设计指导
   UG202 是软件设计指导开发文档，

内存大小

   Rootfs ：buildroot 默认最小配置为9.8MB，如果要放到qspi flash 的话，可以jffs2 或者ubi 文件系统。
   Image.ub：4.9MB，包括zImage 和devicetree。
   Boot.bin:732KB，加环境变量空间大约1MB
   Bit: 不压缩的话大小13MB。
  总计大小：10MB+4.9MB+1MB+13MB=29MB，建议32MB

调试串口

  PS测共有两个调试串口，区别于xilinx的petalinux中简单直接的图形界面配置而言，FMQL更需要灵活去单独配置，一共有三个阶段的串口打印

Fsbl阶段：

  为了在 FSBL 中使用 UART1 来打印输出。

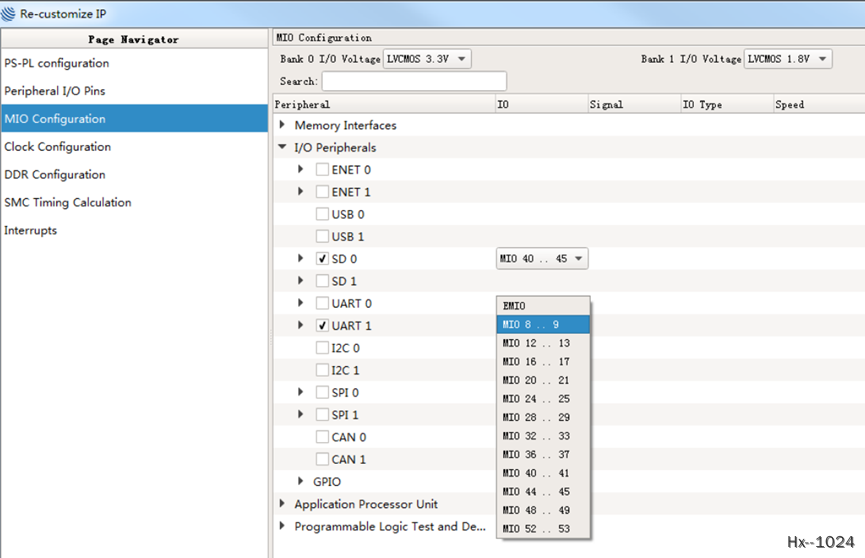

  第一步， 在 Procise 工程中勾选 UART1，使用的 MIO/EMIO 则根据电路板设计选择。

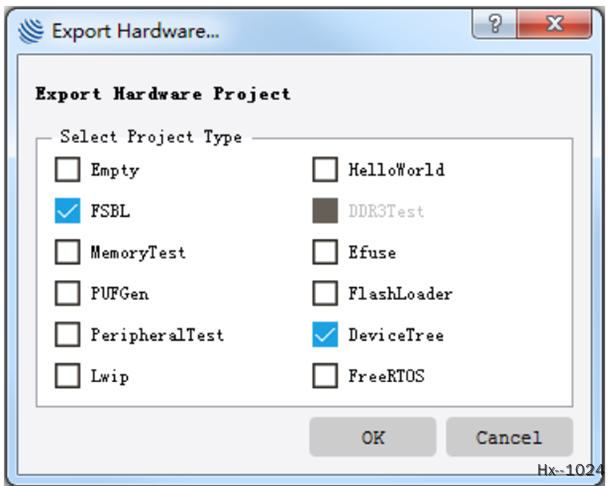

  第二步， 在demo导出样例中， 重新导出 FSBL 和 DeviceTree。

第三步， 打开 FSBL 的工程，在 fmsh_ps_parameters.h 中可以确认 FSBL 选择的打印串口为 UART1。

  注 1： UART0 的基地址为 0xE0004000， UART1 的基地址为 0xE0023000。
  注 2：如果 Procise 中同时勾选了 UART0 和 UART1， FSBL 默认的打印串口将是 0xE0004000。用户如果仍需使用 UART1 就要手动修改为 0xE0023000。
  确认无误后，编译 FSBL 得到 FSBL.out。

u-boot 阶段

  为了在 u-boot 中使用 UART1 来打印输出。
  第一步， 将 1.1 节导出的 DeviceTree 文件夹复制到 LinuxSDK 所在的 Linux 操作系统中。

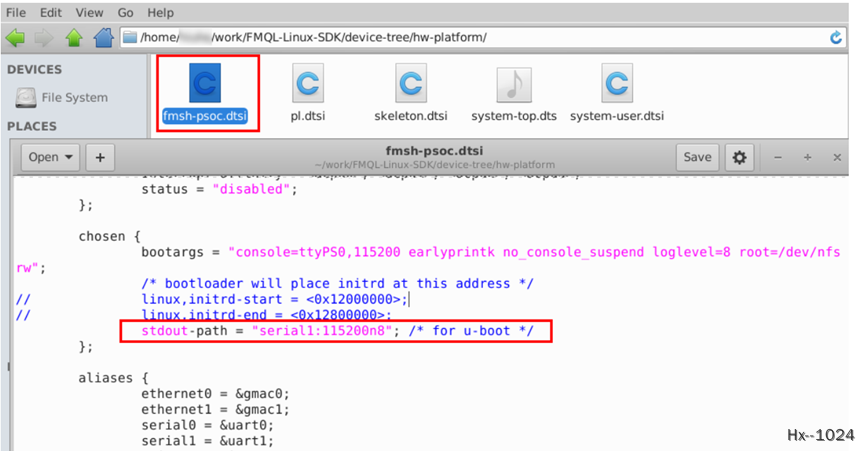

  第二步， 如下图所示，修改” FMQL-Linux-SDK/device-tree/hw-platform/ fmsh-psoc.dtsi”文件。将其中的“stdout-path = “serial0:115200n8”;”改为“stdout-path = “serial1:115200n8”;”

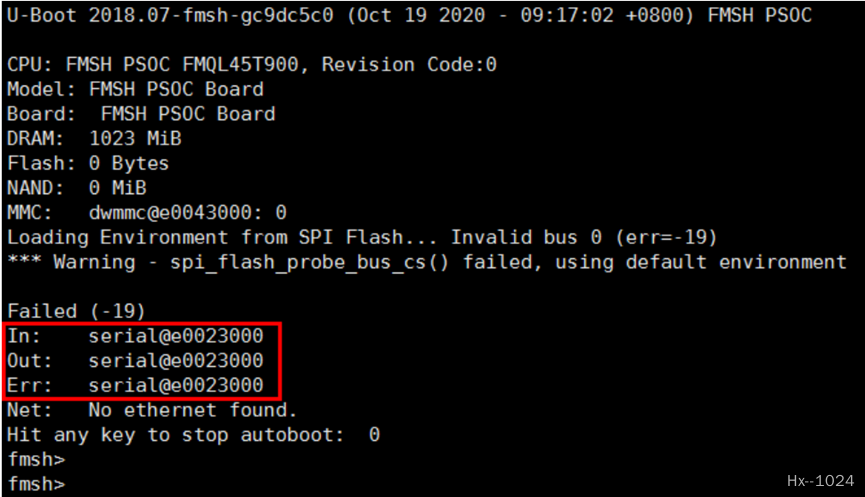

  第三步， 重新编译 DTB（设备树）和 u-boot。 最后验证，如下图所示， u-boot 可以正常打印且显示其使用的串口为“0xE0023000”，即 UART1。

kernel 阶段

  为了在 kernel 中使用 UART1 来输出打印。
  第一步，先执行make fmsh_fmql_defconfig 修改 kernel 的配置， 参照下图，将“kernel hacking”中的 debug uart 更改为 UART1。
然后重新编译 kernel，打包进 image.ub 中。

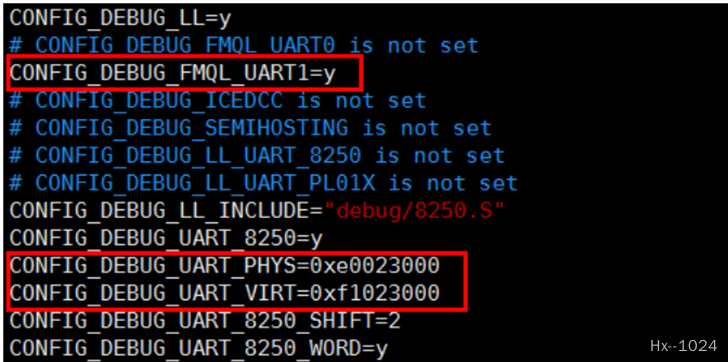

  注：当选择 UART1 后，下面的物理和虚拟地址应分别更新为 0xe0023000 和 0xf1023000， 如果未自动更新，需要手动修改。 如有疑问，可以查看.config 文件确认此项修改是否生效，如下图所示。

  第二步， 启动开发板，进入 u-boot 后停下， 依次输入（实际上没配置也直接过了，如果没自动配置好的时候在手动配）：

setenv bootargs console=ttyPS0,115200 noinitrd earlyprintk root=/dev/mmcblk0p2 rootwait9
rw
mmc rescan && fatload mmc 0:1 0x2000000 /image.ub
bootm 0x2000000

  之后就可以看到正常的启动打印了(uboot的调试串口会默认uart0为控制台串口，如果实际是则无需更改，若实际为uart1，但是只修改 kernel 中的配置使 debug uart 为 UART1， 未在 u-boot 的 bootargs 中配置“console=ttyPS1”，将导致启动的后半段 log 通过 ttyPS0（UART0） 打印出来，因为它被作为默认的控制台串口。 而如果 Procise 没有勾选 UART0，则启动流程将 pending)
starting kernel 后的 early printk 打印也会相应正常
