计算机组成原理（四）

在同一时刻只能有一对设备使用总线，会发生总线的争用

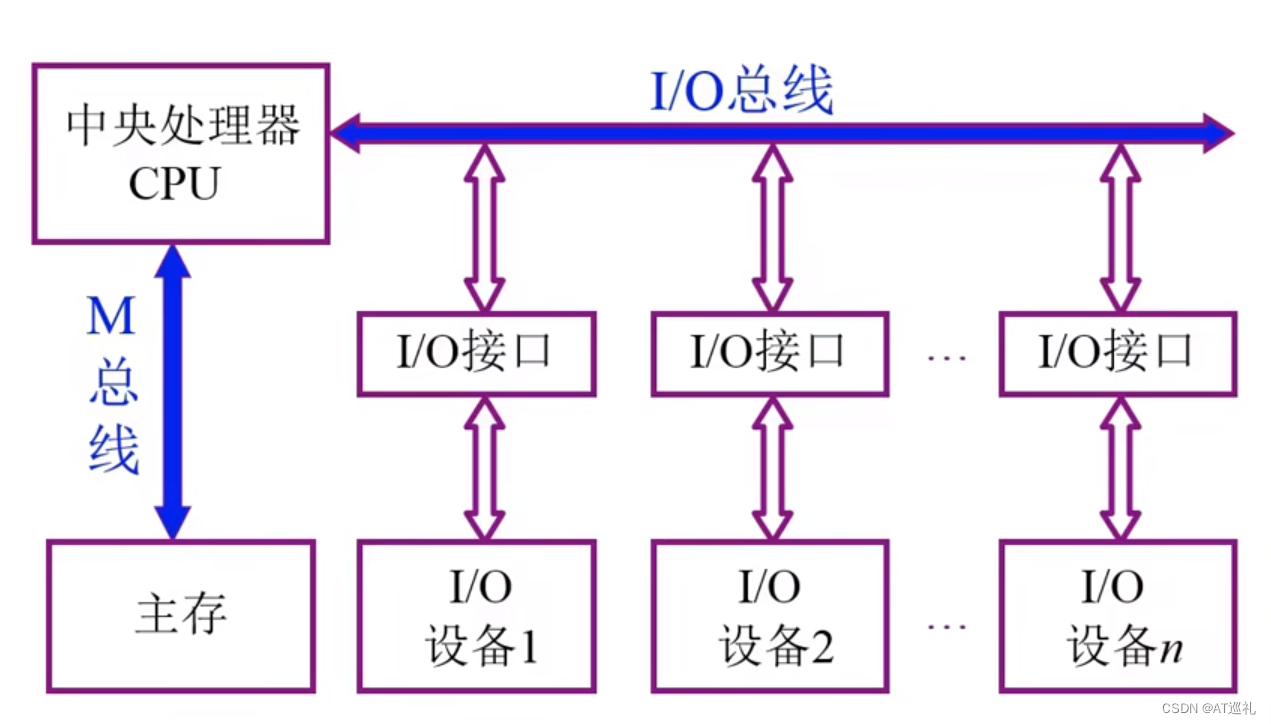

面向CPU的双总线

如果外部设备和主存之间发生信息传输，因为媒介是CPU，一样会打断CPU执行程序的任务

以存储器为中心

但是存储总线和系统总线依然不能同时使用，都是分时使用

1、片内总线：

芯片内部的总线（芯片内部不同部件之间连接的线）

2、系统总线：

计算机各个部件之间的信息传输线（如：芯片和芯片之间连接的线）
一、数据总线
功能：用于传输数据。
特性：通常是双向的，因为数据可以从处理器传输到内存或I/O设备，也可以从内存或I/O设备传输到处理器。
宽度：数据总线的宽度（如8位、16位、32位、64位）决定了每次传输的数据量，通常与处理器的字长有关。
二、地址总线
功能：用于传输地址信息，指示数据的存储位置或I/O设备的位置。
特性：通常是单向的，因为地址信息通常由处理器发出
宽度：地址总线的宽度（如20位、32位、64位）决定了处理器可以寻址的最大地址空间。通常下地址总线宽度等于存储地址MAR的数量
三、控制总线
功能：用于传输控制信号，协调和管理系统各部分的操作。
特性：可以是双向的，因为控制信号可以在系统各部分之间传递。
（1）出：CPU发出——存储器读、存储器写、总线允许、中断确认
（2）入：IO端口送入CPU——中断请求、总线请求
控制信号：包括读/写信号、内存和I/O操作信号、中断信号、时钟信号等。

3、通信总线：

用于计算机系统之间或者计算机系统与其他系统（如控制仪表、移动通信等）之间的通信
一、串行通信总线
二、并行通信总线

总线争用：两条总线同时连接多个设备，可能导致总线争用和性能瓶颈
有限带宽：受到两条总线带宽的限制，无法满足高带宽需求。

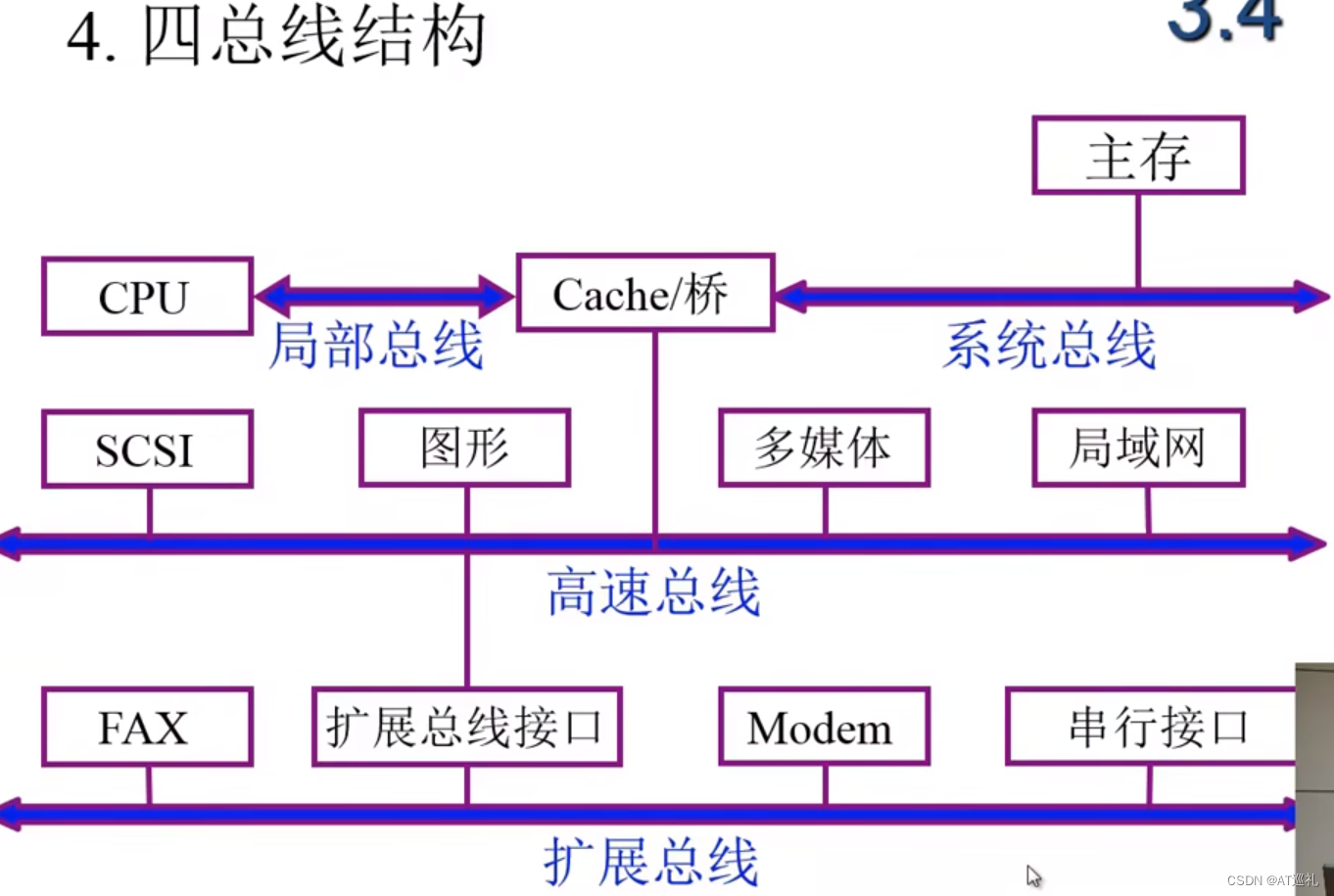

所有的外部设备都用的同一条扩展总线，会影响外部设备的速度

总线的工作原理

读操作： 当处理器需要从内存读取数据时，它通过地址总线发送要读取的地址，通过控制总线发送读信号。内存接收到读信号后，将相应的数据通过数据总线发送给处理器。
写操作： 当处理器需要向内存写入数据时，它通过地址总线发送要写入的地址，通过数据总线发送数据，通过控制总线发送写信号。内存接收到写信号后，将数据存储在指定地址。
中断处理： 当外部设备需要与处理器通信时，它通过控制总线发送中断信号。处理器接收到中断信号后，会暂停当前操作，处理中断请求。

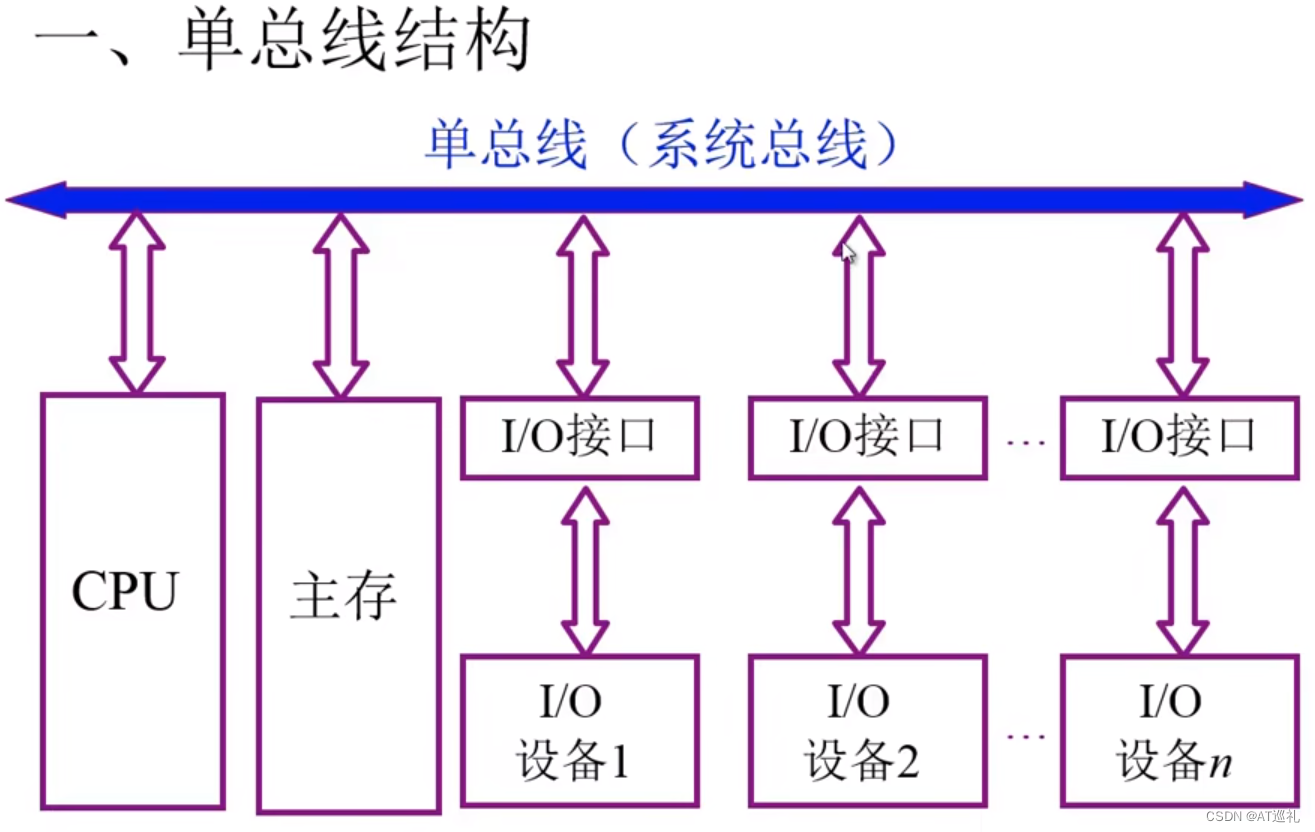

单总线结构：

特点：所有设备共享一条总线，用于数据、地址和控制信号的传输。
优点：结构简单、成本低。
缺点：当多个设备需要同时传输数据时，可能会发生总线争用，导致性能下降。

多总线结构：

特点：系统中有多条总线，不同的设备可以使用不同的总线进行通信。
优点：减少了总线争用，提高了系统的性能和并行处理能力。
缺点：结构更复杂、成本较高。

分层总线结构：

特点：将总线划分为多个层次，如系统总线、存储总线、I/O总线等。
优点：提高了系统的灵活性和扩展性，不同层次的总线可以根据需求进行优化。
缺点：设计和管理更加复杂。
