FFT IP核四种模式下所占资源、运算速度与FFT点数的关系

最新推荐文章于 2023-12-04 14:12:30 发布
最新推荐文章于 2023-12-04 14:12:30 发布
阅读量3.6k 收藏 29
点赞数 5
分类专栏： FPGA FFT IP核 文章标签： fft
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42553614/article/details/118607662
版权

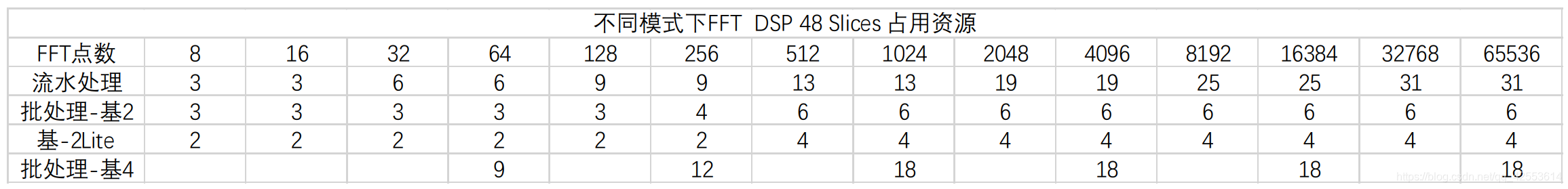

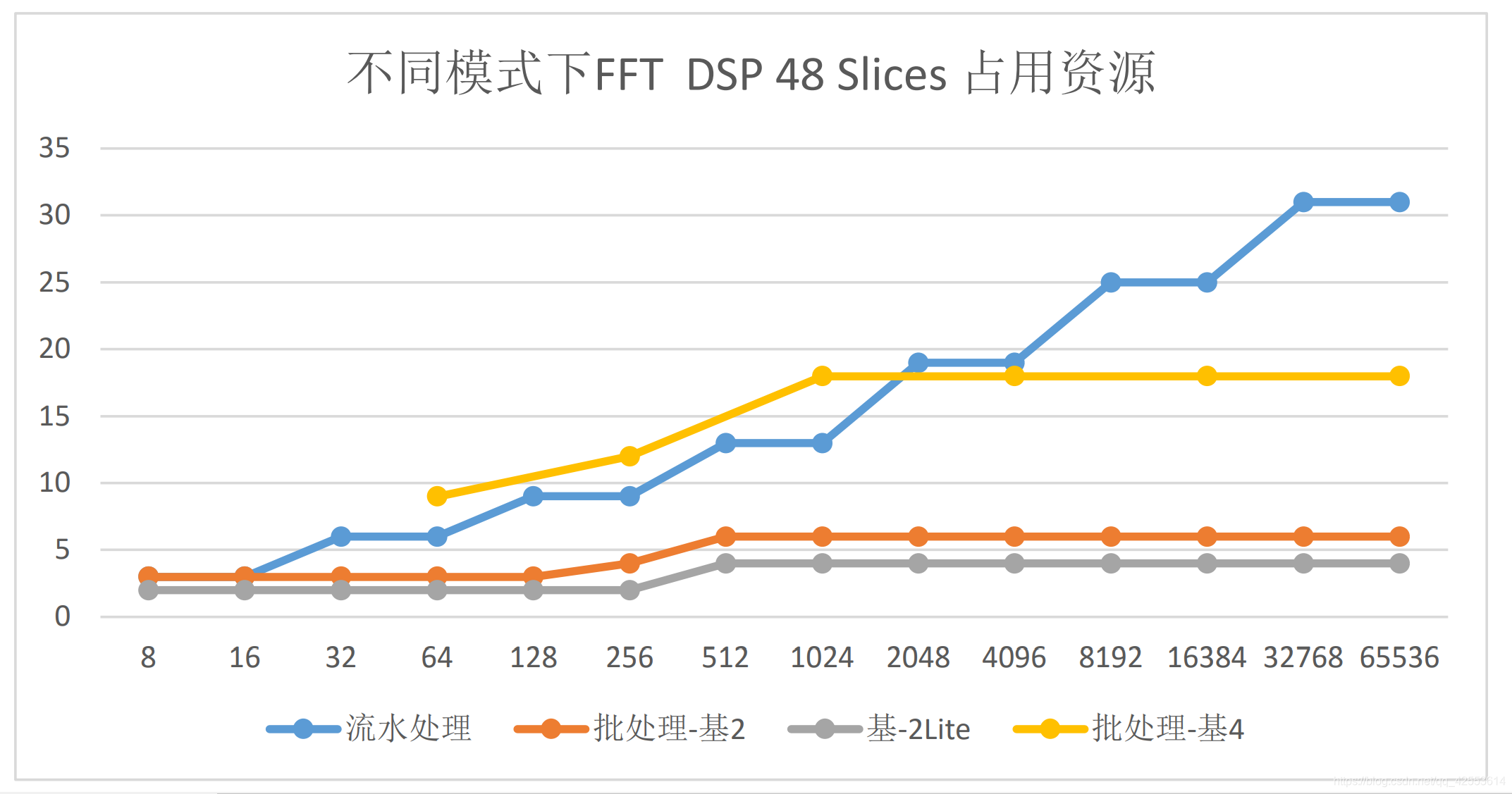

1.资源占用-DSP48数量(个)



  1. 同FFT点数（64~65536）下流水处理占用的DSP48最多，
  2. 1024点之后，随着点数增加，基2基4所用DSP48不再增加，流水处理所用DSP48随点数增加而增加。

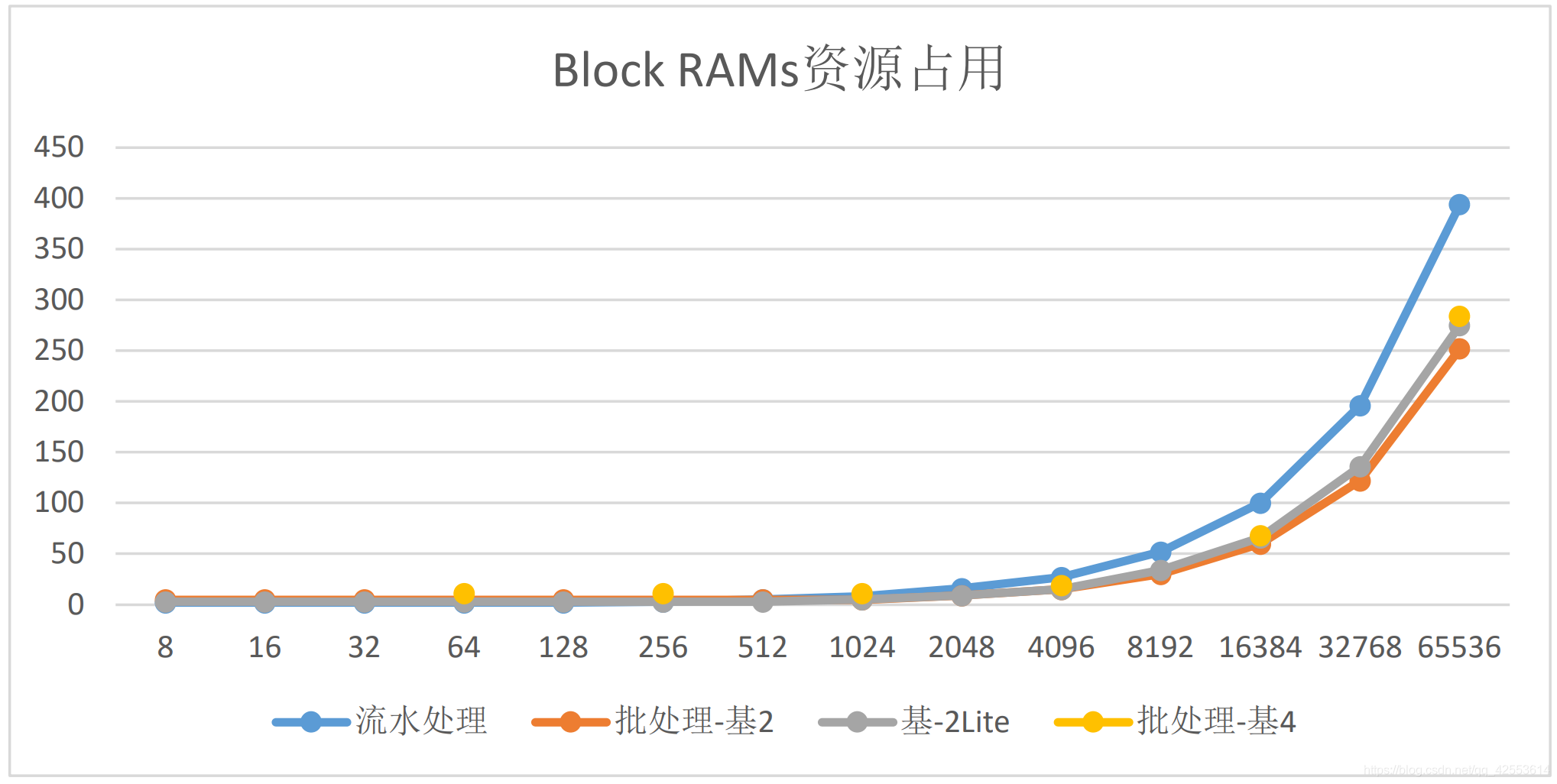

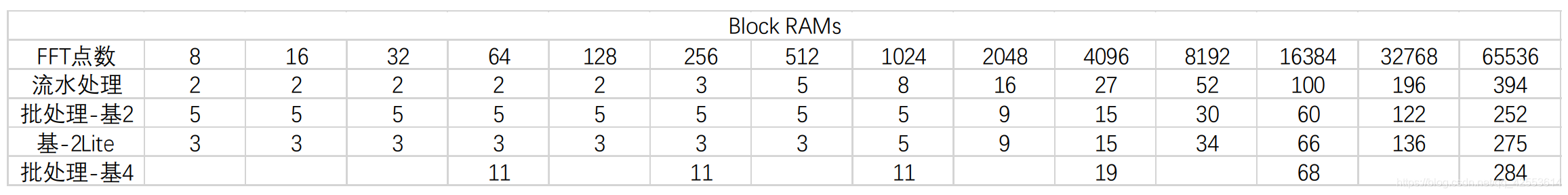

 2.资源占用-BRAM



  1. 四种模式下，随着FFT点数增加，BRAM占用资源增加，
  2. 同点数FFT流水处理占用BRAM最多。
  3. 流水处理、基2模式下，1024点以后，随着FFT点数增加，占用RAM资源同倍数增长

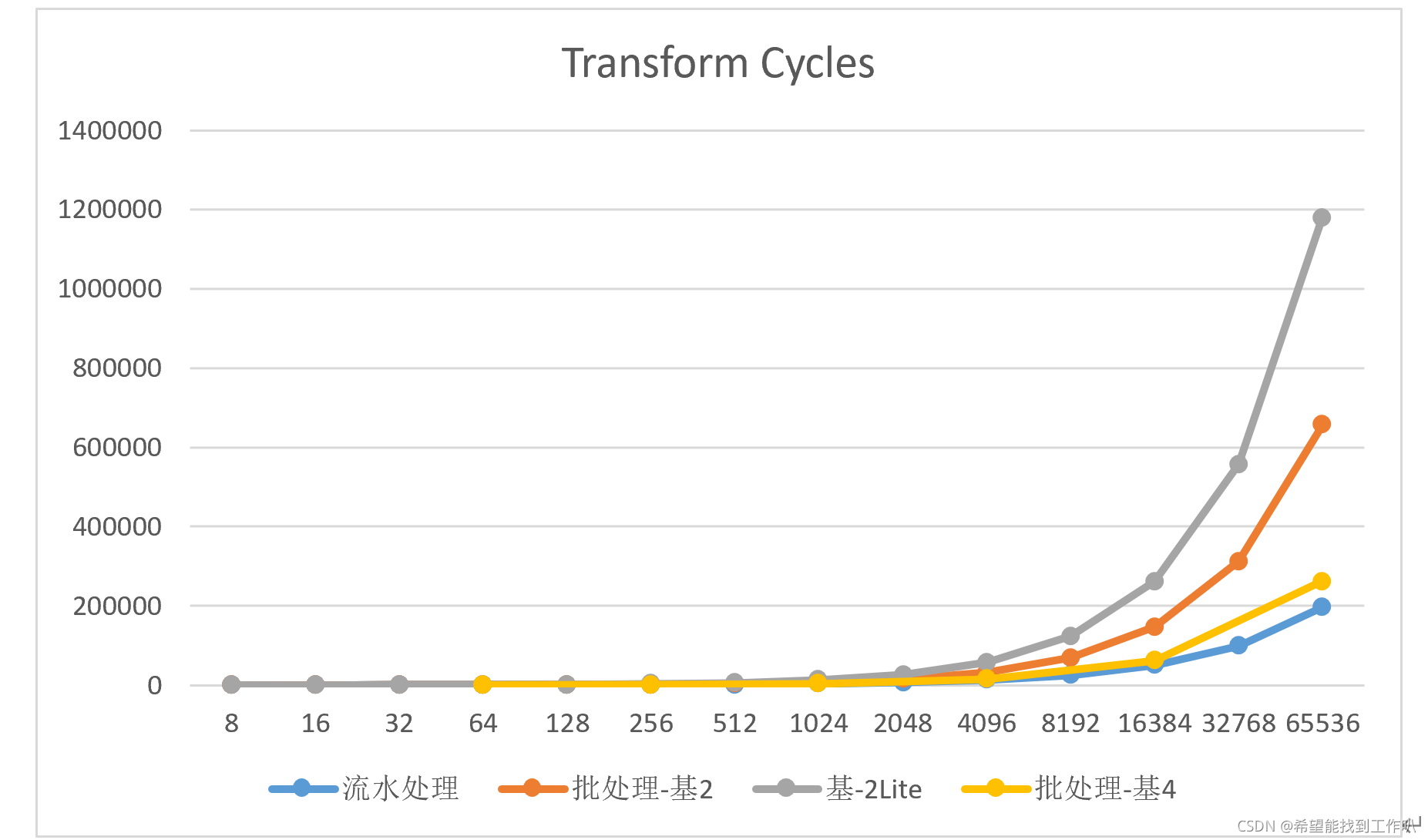

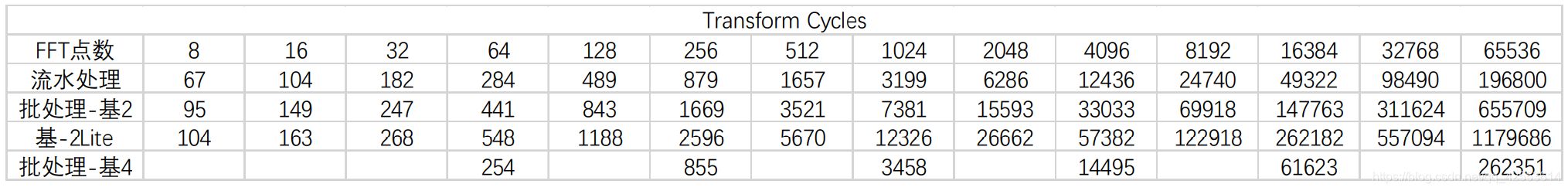

 3.运算速度-运算时钟周期



1.四种模式下，随着 FFT 点数增加，运算时钟周期数也在增加，增加倍数跟点数增加 约同倍数。

2.相同点数下 FFT，流水处理所用时钟周期数最少，其次是基 4、基 2、基 2lite

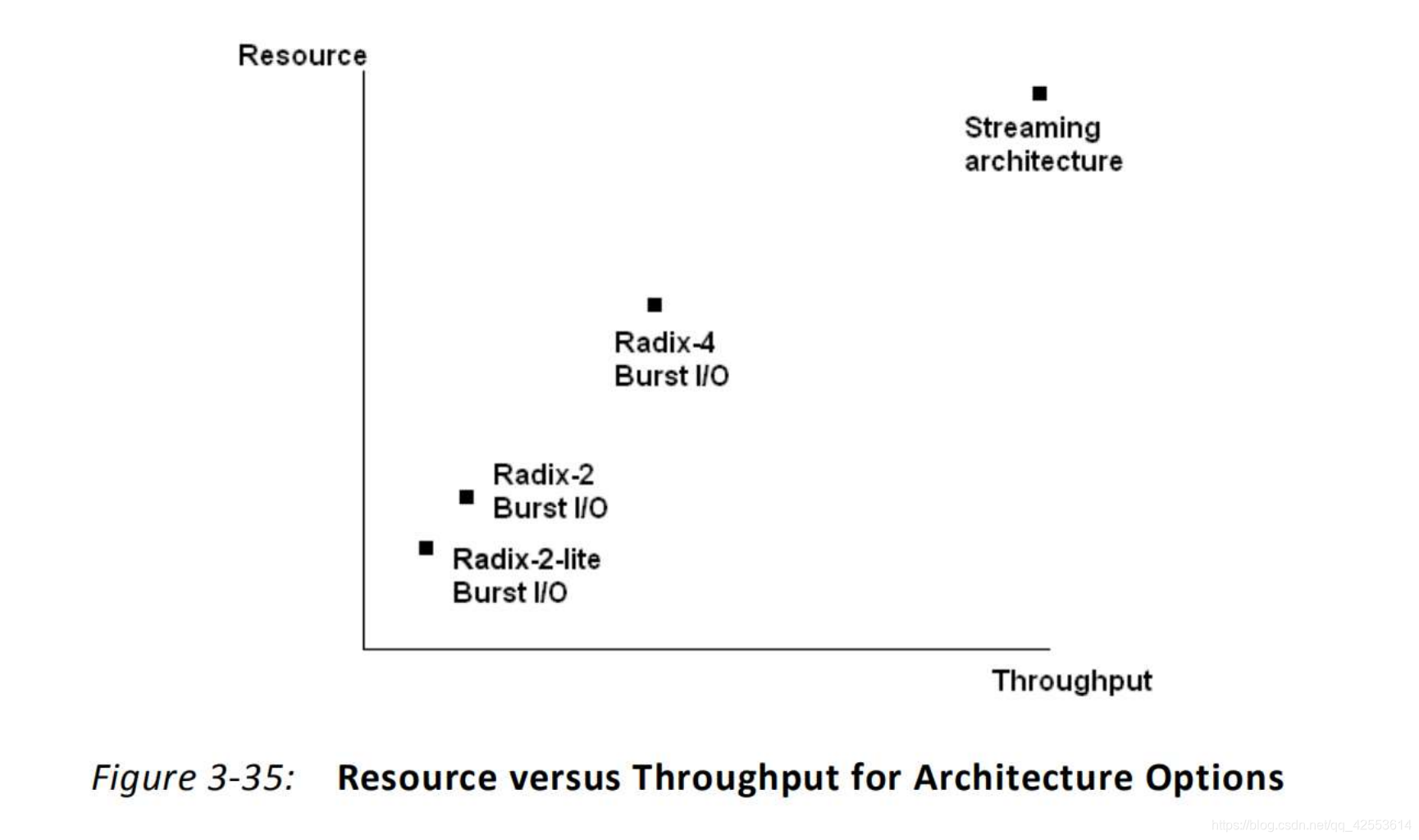

 下图是Xilinx FFT IP核手册里面摘的图，大概反映了以资源换速度的FPGA部署方案
