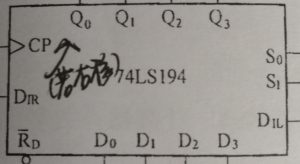

RD置零端，Dir为右移串行输入端，Dil为左移串行输入端。

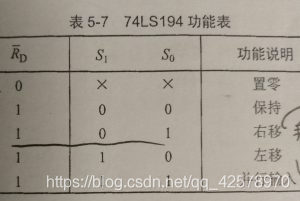

例：右移串行输入端接的值为1，且寄存器正在右移时（即S1为0，S0为1），Dir值会赋给Q0，Q0给Q1，Q1给Q2，一直到Q3，丢失Q3数据。左移相反。
并行输入即相应的Q值输出对应的D值，例如D3D2D1D0为1010，则Q3Q2Q1Q0输出1010
置零是异步，其他操作为同步
