模拟电路--单电源差分运算放大电路方案

问题描述

最近要用压电陶瓷做一个有趣的东西，但是压电陶瓷的电压信号有点小，百毫伏级的，所以需要对其进行差分放大。大概浏览了一下主流的差分运算放大电路，基本上都是双电源方案，但是双电源方案在实际操作中很麻烦，也容易出错，所以需要找一个单电源供电的差分运算放大器电路。

实现方案

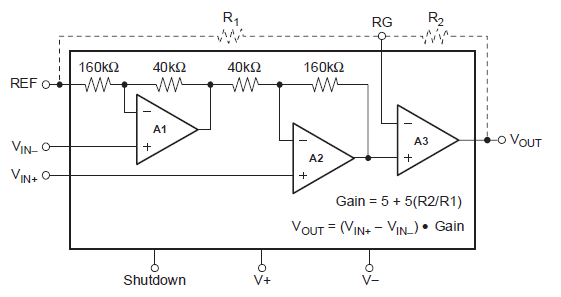

INA321是一款既可以双电源供电又可以单电源供电的芯片。基本结构很简单，如下图所示：

其中，电路的增益是由R2和R1的比值决定的：

典型增益下的R1和R2阻值表：

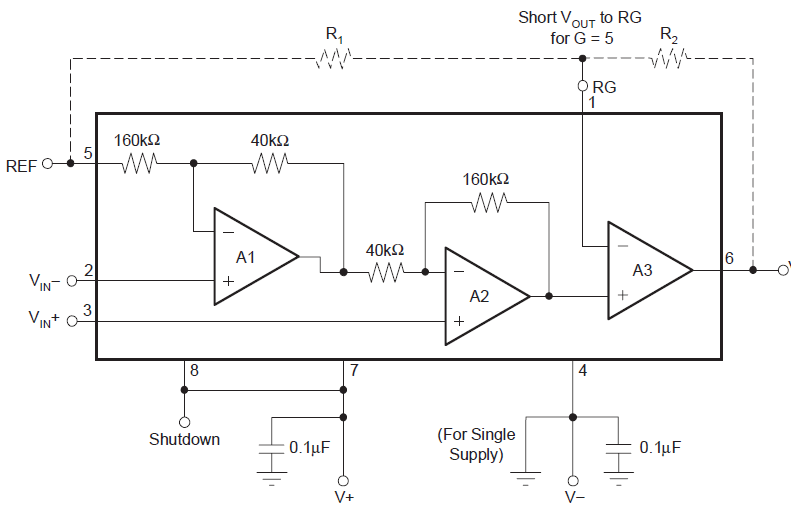

基本的连接电路很简单：

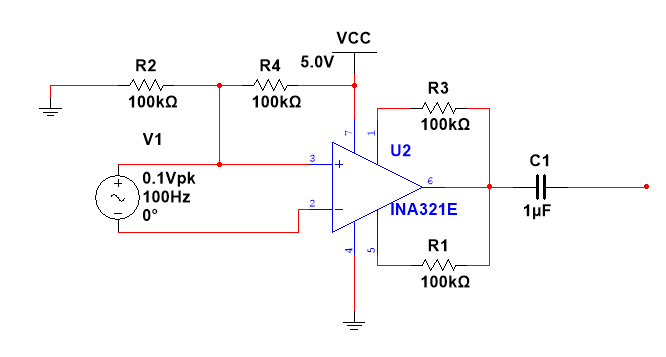

由上图可以看出，当我们需要单电源供电时，只需要将4脚接地就可以了。但是实际仿真中却不是这样的，在仿真中，需要对差分输入的一端提供一个2.5V的偏置，然后在输出端加隔直电容将直流分量滤掉就可以了，具体的电路如下图所示：

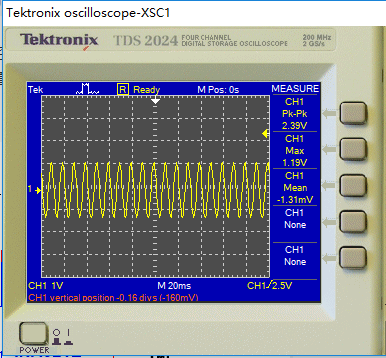

仿真的结果如下图所示：

仿真电路理论上放大了十倍，可以更改R1和R2的值来调整放大倍数。
