车牌识别BMP版本

一、开发工具

Quartus prime 18.1
作为HLS实验环境搭建的必要软件之一，经验证Quartus Prime 17.1以及18.1版本可支持HLS开发。该软件可在Intel官网上注册后直接下载并按默认选项安装即可。

Modelsim Starter Edition 10.5b
ModelSim是Quartus Prime的附加软件之一。安装Quartus Prime的同时也会安装相应版本的ModelSim，所以无需专门安装该软件。
在此次HLS实验中，使用的版本是ModelSim Starter Edition 10.5b，此为HLS的默认调用版本并且不需要License。

Microsoft Visual Studio 2010 （Visual C++，未使用license）
在整个HLS实验环境搭建中，建议安装使用Microsoft Visual Studio 2010因为经验证更新后的版本将不支持HLS开发。其中Profession、Ultimate、Standard三个版本均可从网上下载安装并未使用License，但是需要注意的是Standard版本仅支持HLS 18.1以及HLS 19.1，所以到时候需要手动匹配HLS版本方可运行。此外，在安装过程中需确保Visual C++被成功勾选。
在此次HLS实验中，使用的版本是Microsoft Visual Studio 2010 Ultimate。
（需要注意的是在全部软件安装完成后，环境变量都已自动被设置，故而无需再手动设置。）

C5MB_GHRD的黄金参考工程

二、利用HLS编译相关算子

重要说明：
Width 输入图像宽度
Height 输入图像高度
OutDir 如果是1的话，将卷积结果存放在LocalMap中；如果是0保存在Result中
Accmulate 如果是1表示需要累加
maps weight localmap result分别是4块独立的内存区域

一下代码的int main() 这个函数可以加可不加

如图下面四个C文件

文件名	描述
conv.c	卷积算子
biasrelu.c	偏置算子
pooling.c	池化算子
full_connecttion.c	全连接算子

1.conv.c

#include <HLS/stdio.h>
#include "HLS/hls.h"

component void AccConvolution(int Width,
                              int Height,
                              int OutDir,
                              int Accmulate,
                              ihc::mm_master<float> &maps,
                              ihc::mm_master<float> &Weight,
                              ihc::mm_master<float> &LocalMap,
                              ihc::mm_master<float> &Result) {

    float   temp;
    int _height = Height - 2;
    int _width = Width - 2;
    int index = 0;

    for(int h = 0;h < _height ;h++) {
        for(int w = 0;w < _width ;w++) {

            temp    =   maps[ (h    ) * Width + w     ]     * Weight[0]    +
                        maps[ (h    ) * Width + w + 1 ]     * Weight[1]    +
                        maps[ (h    ) * Width + w + 2 ]     * Weight[2]    +
                        maps[ (h + 1) * Width + w     ]     * Weight[3]    +
                        maps[ (h + 1) * Width + w + 1 ]     * Weight[4]    +
                        maps[ (h + 1) * Width + w + 2 ]     * Weight[5]    +
                        maps[ (h + 2) * Width + w     ]     * Weight[6]    +
                        maps[ (h + 2) * Width + w + 1 ]     * Weight[7]    +
                        maps[ (h + 2) * Width + w + 2 ]     * Weight[8]    ;

            index = h * (Width - 2) + w;
            if(Accmulate)
                temp    +=  LocalMap[index];

            if(OutDir)
                LocalMap[index] =   temp;
            else
                Result[index] =   temp;
        }
    }
}
int main()
{

    int Width = 5;
    int Height = 5;
    int OutDir = 1; //输出特征图保存在LocalMap
    int Accmulate = 0; //不叠加LocalMap

    float maps[5*5] = {     //保存输入特征图
                    1,1,1,0,0,
                    0,1,1,1,0,
                    0,0,1,1,1,
                    0,0,1,1,0,
                    0,1,1,0,0
                };

    float Weight[3*3] = {   //卷积窗3*3
                    1,0,1,
                    0,1,0,
                    1,0,1
                    };
    float LocalMap[3*3] = {0.0}; //输出特征图尺寸3*3
    float Result[3*3] = {0.0} ;//输出特征图尺寸3*3



    //打印输入的特征图
    printf("input picture:\n");
    for(int i=0;i<25;i++)
    {
        printf("%.1f ",maps[i]);
        if((i+1)%5==0)
        {
            printf("\n");
        }
    }

    //打印输入的权重
    printf("input Weight:\n");
    for(int i=0;i<9;i++)
    {
        printf("%.1f ",Weight[i]);
        if((i+1)%3==0)
        {
            printf("\n");
        }
    }

    ihc::mm_master<float> mm_maps(maps,sizeof(float)*25);
    ihc::mm_master<float> mm_Weight(Weight,sizeof(float)*9);
    ihc::mm_master<float> mm_LocalMap(LocalMap,sizeof(float)*9);
    ihc::mm_master<float> mm_Result(Result,sizeof(float)*9);

    //调用component
    AccConvolution(Width,Height,OutDir,Accmulate,mm_maps,mm_Weight,mm_LocalMap,mm_Result);

    //打印Result中的结果

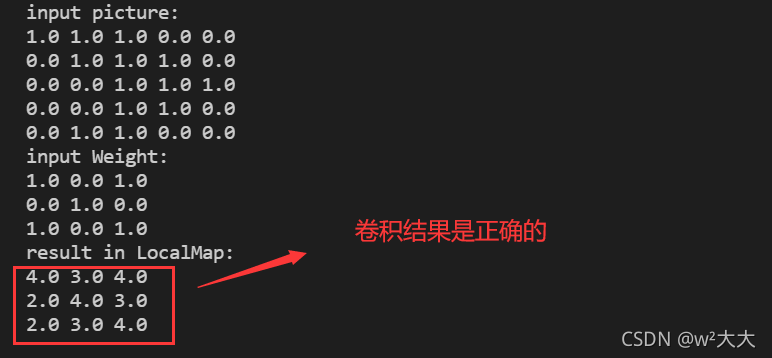

    printf("result in LocalMap:\n");
    for(int i=0;i<9;i++)
    {
        printf("%.1f ",LocalMap[i]);
        if((i+1)%3==0)
        {
            printf("\n");
        }
    }
    return 0;
}

在这里插入图片描述

2.biasrelu.c

#include <HLS/stdio.h>
#include "HLS/hls.h"

component void AccBiasRelu(int Width,
                           int Height,
                           int InDir,
                           int OutDir,
                           ihc::mm_master<float> &LocalMap,
                           ihc::mm_master<float> &maps,
                           ihc::mm_master<float> &Result,
                           ihc::mm_master<float> &Weight) {

    int Exit    =   Width * Height;
    float temp;
    float *temp1;
    float *inputbuffer;
    if(InDir)
    	inputbuffer =   LocalMap;
    else
    	inputbuffer =   maps;

    if(OutDir)
    	temp1 = LocalMap;
    else
	    temp1 = Result;

    #pragma ivdep
    for(int i = 0;i < Exit;i++) {
        temp            =   inputbuffer[i] + Weight[0];
        temp1[i]          =   (temp > 0)  ?   temp   :    0;
    }
}
int main()
{
    int Width = 3;
    int Height = 3;
    int InDir = 1;   //从LocalMap取数据(也就是卷积后的数据)
    int OutDir = 1;  //从LocalMap取数据（加偏置后的数据）

    float LocalMap[3*3]  = {   //激活后的结果保存在LocalMap里面,激活的输入数据来自于私有存储器
            4.0 ,3.0, 4.0,
            2.0 ,4.0, 3.0,
            2.0 ,3.0, 4.0
    };

    //打印输入的图片
    printf("input picture:\n");
    for(int i=0;i<9;i++)
    {
        printf("%.1f ",LocalMap[i]);
        if((i+1)%3==0)
        {
            printf("\n");
        }
    }

    float maps[3*3] = {0.0};
    float Result[3*3] = {0.0};

    float Weight[3*3] = {   //加载偏置数据到FPGA的Weight存储器中
        1.0 ,0.0, 1.0,
        0.0 ,1.0, 0.0,
        1.0 ,0.0, 1.0
    };

    //打印输入的权重
    printf("input Weight:\n");
    for(int i=0;i<9;i++)
    {
        printf("%.1f ",Weight[i]);
        if((i+1)%3==0)
        {
            printf("\n");
        }
    };

    ihc::mm_master<float> mm_maps(maps,sizeof(float)*9);
    ihc::mm_master<float> mm_Weight(Weight,sizeof(float)*9);
    ihc::mm_master<float> mm_LocalMap(LocalMap,sizeof(float)*9);
    ihc::mm_master<float> mm_Result(Result,sizeof(float)*9);

    //调用component
    AccBiasRelu(Width,Height,InDir,OutDir,mm_LocalMap, mm_maps,mm_Result,mm_Weight);

    //打印LocalMap中的结果

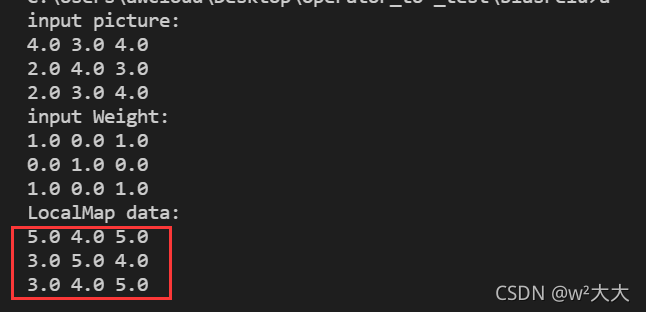

    printf("LocalMap data:\n");
    for(int i=0;i<9;i++)
    {
        printf("%.1f ",LocalMap[i]);
        if((i+1)%3==0)
        {
            printf("\n");
        }
    }
    return 0;
}

在这里插入图片描述

3.pooling.c

#include <HLS/stdio.h>
#include "HLS/hls.h"

#include <HLS/stdio.h>
#include "HLS/hls.h"

component void AccPool( int Width,
                        int Height,
                        int InDir,
                        int OutDir,
                        ihc::mm_master<float>&LocalMap,
                        ihc::mm_master<float>&maps,
                        ihc::mm_master<float>&Result) {

    float PoolWindow[2][2];
    float temp0;
    float temp1;
    float temp2;
    int _height = Height >> 1;
    int _width = Width >> 1;
    int index = 0;
    int _index = 0;
    int _index_1 = 0;

    float *input;
    float *output;
    if(InDir)
        input = LocalMap;
    else
        input = maps;

    if(OutDir)
        output = LocalMap;
    else
        output = Result;

    for(int h = 0;h < _height;h++) {
	#pragma ivdep
        for(int w = 0;w < _width;w++) {
            _index = h * 2 * Width + w * 2;
            _index_1 = (h * 2 + 1) * Width + w * 2;
            PoolWindow[0][0] = input[ _index ];
            PoolWindow[0][1] = input[ _index + 1];
            PoolWindow[1][0] = input[ _index_1 ];
            PoolWindow[1][1] = input[ _index_1 + 1];

            temp0    =   (PoolWindow[0][0] > PoolWindow[0][1]) ? PoolWindow[0][0] : PoolWindow[0][1];
            temp1    =   (PoolWindow[1][0] > PoolWindow[1][1]) ? PoolWindow[1][0] : PoolWindow[1][1];
            temp2    =   (temp0 > temp1) ? temp0 : temp1;
            output[h*_width + w] = temp2;
        }
    }
}
int main()
{
    int Width = 4;
    int Height = 4;
    int InDir = 1; //从 Localmap 读取图片数据
    int OutDir = 0;   //将输出结果放到 Result中


    float LocalMap[4*4] = {
        1,  2,  3,  4,
        5,  6,  7,  8,
        9,  10, 11, 12,
        2,  2,  3,  4
    };

    //打印从LocalMap获取的数据
    printf("input LocalMap:\n");
    for(int i=0;i<16;i++)
    {
        printf("%.1f  ",LocalMap[i]);
        if((i+1)%4==0)
        {
            printf("\n");
        }
    }

    float maps[4*4] = {
        1,  2,  3,  4,
        5,  6,  7,  8,
        9,  10, 11, 12,
        2,  2,  3,  4
    };

    float Result[2*2] = {0.0};


    ihc::mm_master<float> mm_maps(maps,sizeof(float)*16);
    ihc::mm_master<float> mm_LocalMap(LocalMap,sizeof(float)*16);
    ihc::mm_master<float> mm_Result(Result,sizeof(float)*4);

    //调用组件
    AccPool(Width, Height,InDir, OutDir,mm_LocalMap,mm_maps,mm_Result);

    //打印 Result 内存中的结果
    printf("pooling result:\n");
    for(int i=0;i<4;i++)
    {
        printf("%.1f  ",Result[i]);
        if((i+1)%2==0)
        {
            printf("\n");
        }
    }
    return 0;
}

在这里插入图片描述

4.full_connection.c

#include <HLS/stdio.h>
#include "HLS/hls.h"

component void AccFullConnect(ihc::mm_master<float>&maps,
                              ihc::mm_master<float>&Weight,
                              ihc::mm_master<float>&Result) {

    float temp[16];
    float tmp = 0.0;
    float *result;
    result = Result;
    #pragma unroll
    for(int i = 0;i < 16;i++)
    {
        temp[i] = maps[i] * Weight[i];
    }

    #pragma unroll
    for(int i=0; i< 16;i++)
    {
        tmp += temp[i];
    }

    result[0] = tmp;
}
int main()
{
    float maps[16]={1,1,1,0,0,1,1,1,0,0,1,1,0,0,1,1};

    //打印maps中的数据
    printf("input maps:\n");
    for(int i=0;i<16;i++)
    {
        printf("%.1f ",maps[i]);
    }
    printf("\n");

    float Weight[16] = {1,0,1,1,0,1,0,0,1,0,1,1};

    //打印Weight中的数据
    printf("input Weight:\n");
    for(int i=0;i<16;i++)
    {
        printf("%.1f ",Weight[i]);
    }
    printf("\n");

    float Result[16] = {0.0f};

    ihc::mm_master<float> mm_maps(maps,16*sizeof(float));
    ihc::mm_master<float> mm_Weight(Weight,16*sizeof(float));
    ihc::mm_master<float> mm_Result(Result,16*sizeof(float));

    //调用组件
    AccFullConnect(mm_maps,mm_Weight,mm_Resu
