该实验旨在配置路由器R1作为DHCP服务器，为192.168.1.0/24网段提供IP地址服务，设置网关192.168.1.254和DNS服务器202.103.24.68及202.103.0.117。同时，需排除192.168.1.10-192.168.1.20作为专用地址，确保PC3和PC4能获取有效IP。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

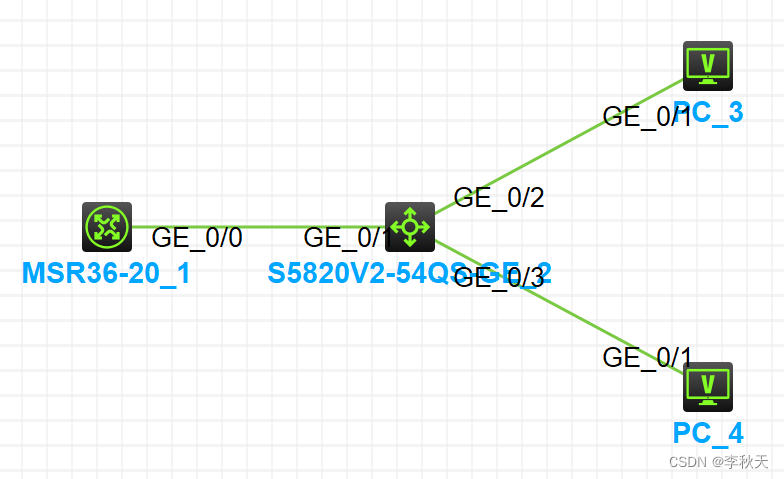

实验拓扑图：

实验需求：

1、按照图示为R1配置IP地址

2、配置R1为DHCP服务器，提供服务的地址池为192.168.1.0/24网段，网关为192.168.1.254，DNS服务器地址为202.103.24.68，202.103.0.117

3、192.168.1.10-192.168.1.20为专用地址段，要求不能用于自动分配

4、PC3和PC4都能获取到192.168.1.0/24网段的IP地址

实验步骤：

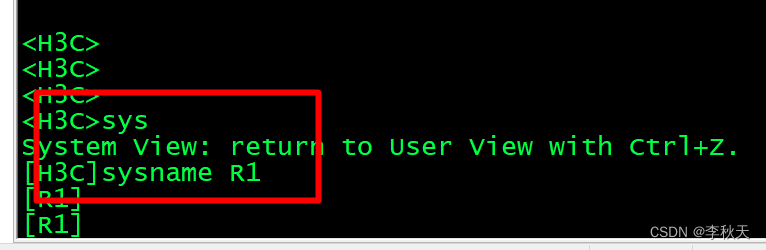

1、设备重命名

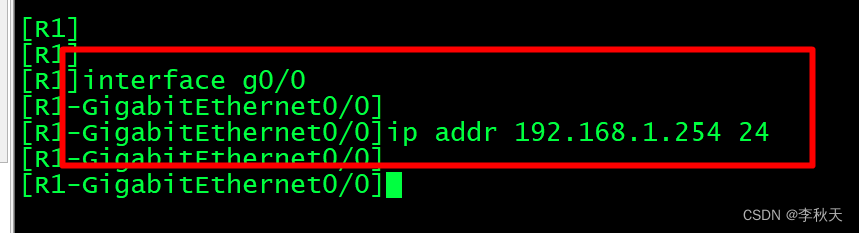

2、配置R1的接口IP地址

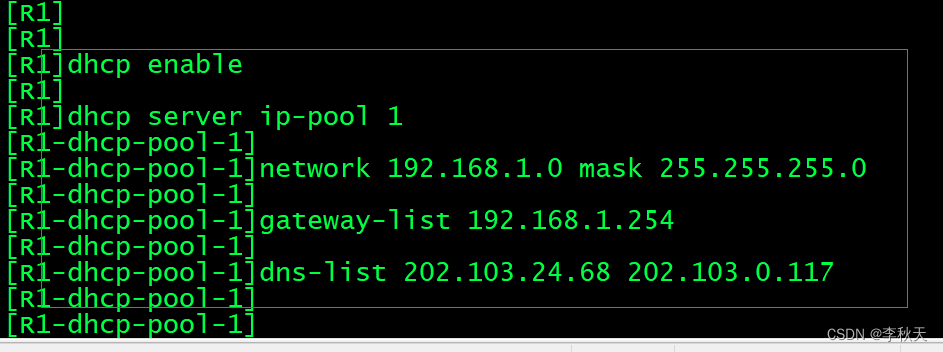

3、配置R1的DHCP服务

1）在R1上开启DHCP服务

2）创建1号地址池，宣告网段192.168.1.0/24，网关为192.168.1.254，DNS为202.103.24.68和202.103.0.117

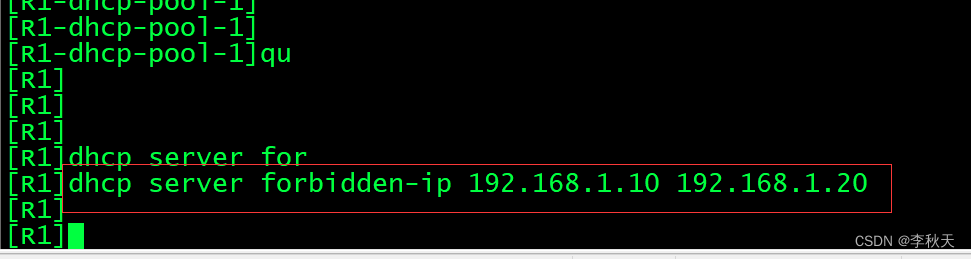

4、配置IP地址排除

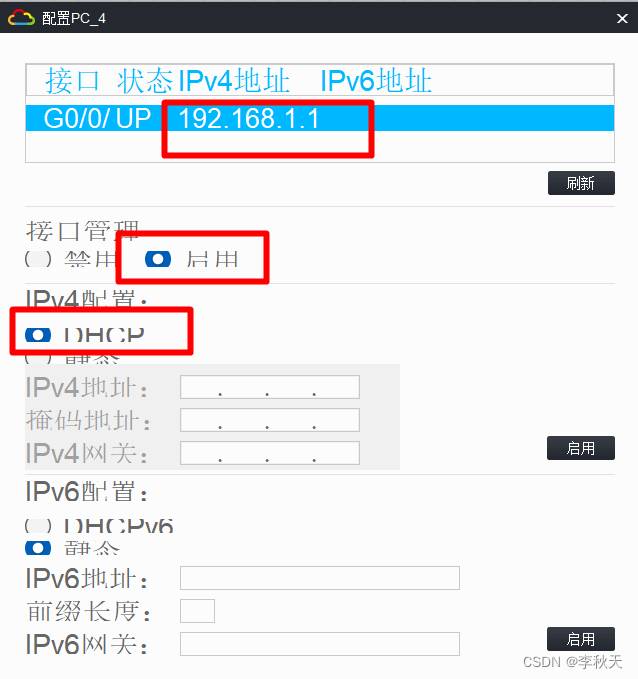

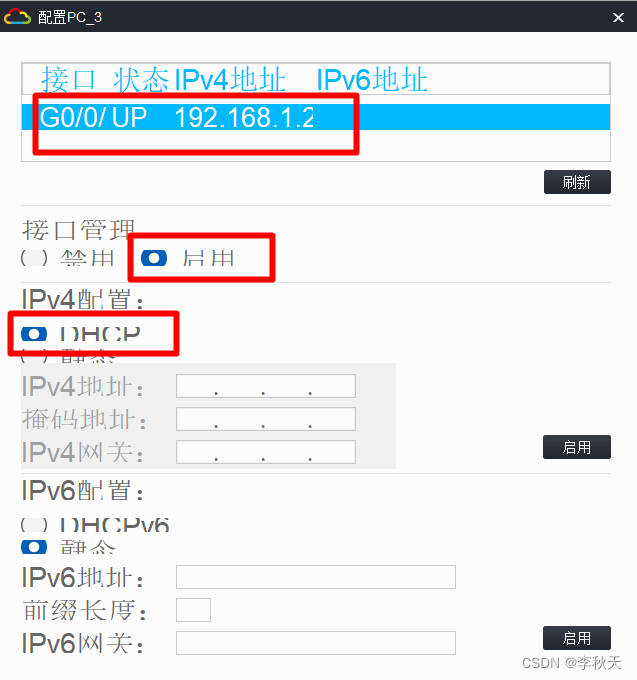

5、查看配置效果
