立创EDA过孔无法与导线连接，并提示“请查看白色DRC边框”解决方法

已于 2023-03-29 16:23:23 修改
阅读量1.6w 收藏 31
点赞数 18
文章标签： pcb工艺
于 2023-03-01 16:49:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42661012/article/details/129284690
版权
当遇到过孔连接问题时，可以点击过孔进入属性设置，选择与导线相同的网络选项。另一种方法是点击过孔后通过小箭头选取要连接的线，网络会自动更新匹配。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

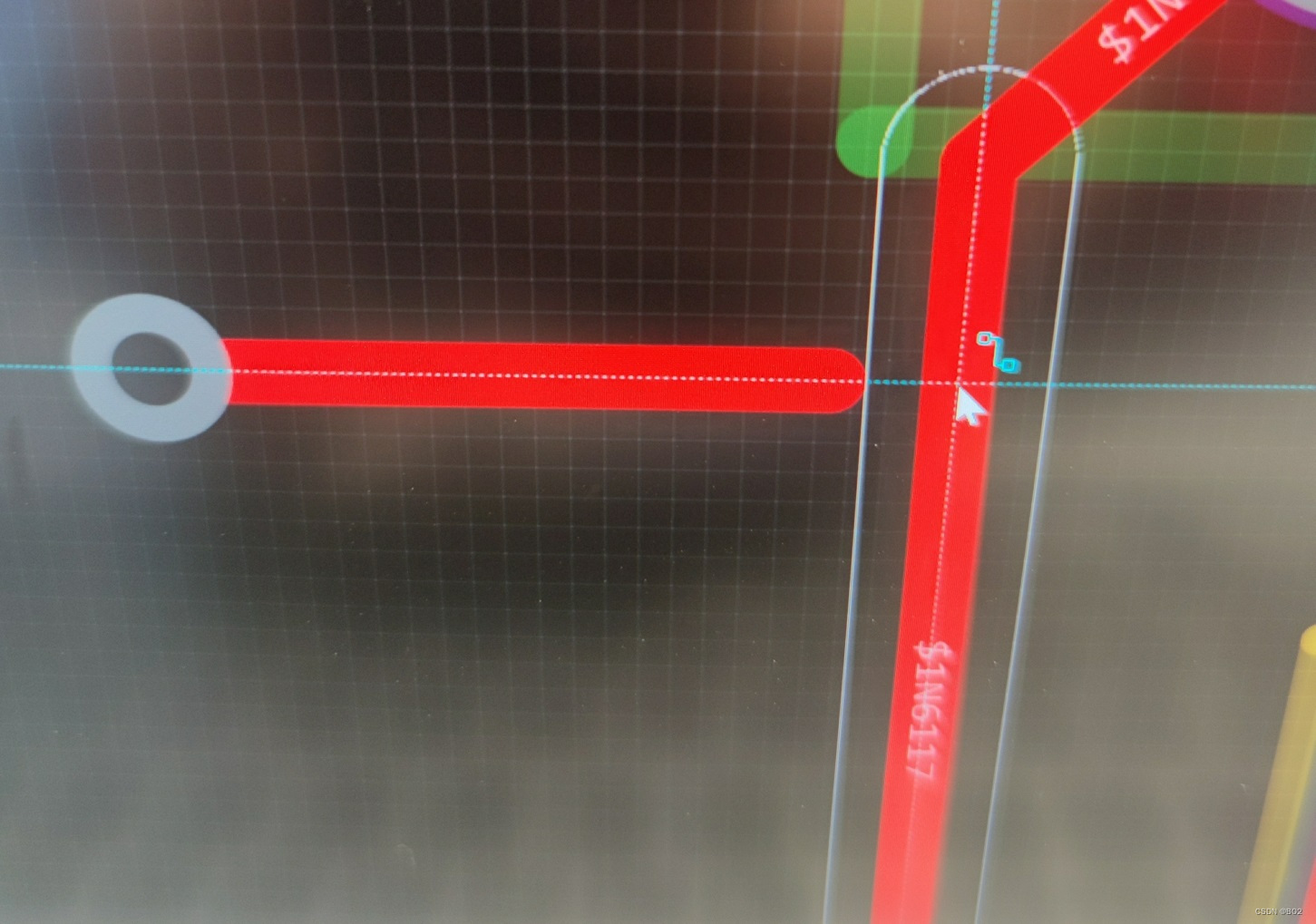

出现以下图片问题
在这里插入图片描述
解决方法
点击要连接的过孔，再点击右侧栏属性–>网络，选择和导线相同的选项即可
或者 点击过孔后再点一下这个小箭头，
在这里插入图片描述
然后点要连的线，网络就自动更改了
