车身控制模块BCM（Body Control Module）

1.BCM概述

车身控制模块BCM是高集成度的芯片。BCM的英文全称是Body Control Module。其控制对象是采用高灵敏度带唤醒及睡眠检测的高频收发器，实现车门车窗遥控上锁与开锁、电动后视镜、中控门锁、玻璃升降装置、车灯(远光灯、近光灯、位置灯、制动灯、转向灯、雾灯和车内照明等)、车窗加热化霜装置、仪表背光调节和电源分配。驱动负载的执行元件为电机(步进电机、永磁电机、伺服电机等)、电磁阀与电磁开关。负载功率从数瓦到数十瓦、上百瓦不等。BCM内部装置有继电器等功率器件。可直接控制较大的负载。

中国市场的汽车，轿车一般采用12V电系，载货汽车和客车一般采用24V电系。在12V电系中BCM采用线性稳压器。24V电系的BCM采用开关稳压器(转换效率高。但成本较高)。

BCM的输入电压范围在-0.5～32V之间．输出电压为3.3V或5V。当今汽车上用电设备日益增多。对于电源的要求，和所有用电设备一样，BCM也需要充分将自身的静态电流设计得足够低，以应对停车时间或怠机过长，蓄电池因过放电会使车辆无法起动。而且车身控制模块应尽量安放在远离热源之处，并提供过温保护。

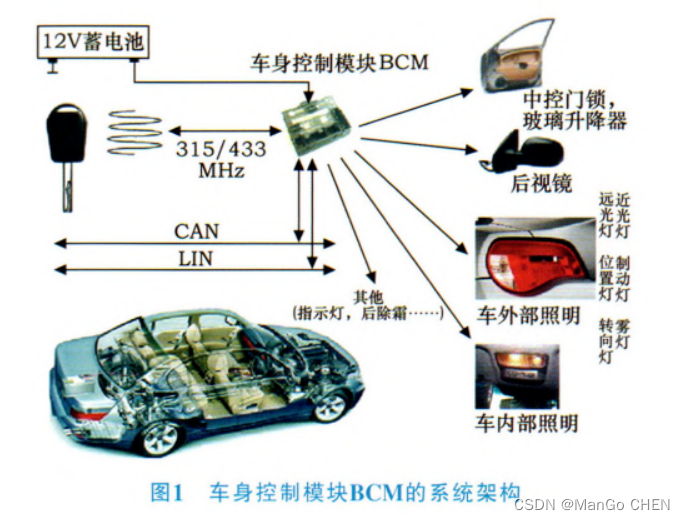

展示了智能化的汽车车身电子控制与监视的方案，汽车车身(车灯、门锁、车窗等)的相关功能表达在BC
