01. 简介

焊接缺陷是指焊接零件表面出现不规则、不连续的现象。焊接接头的缺陷可能会导致组件报废、维修成本高昂，在工作条件下的组件的性能显着下降，在极端情况下还会导致灾难性故障，并造成财产和生命损失。此外，由于焊接技术固有的弱点和金属特性，在焊接中总是存在某些缺陷。不可能获得完美的焊接，因此评估焊接质量非常重要。

可以通过图像来检测焊接中的缺陷，并精确测量每个缺陷的严重性，这将有助于并避免上述危险情况的出现。使用卷积神经网络算法和U-Net架构可提高检测的效率，精度也能达到98.3％。

02. 图像分割

图像分割是指将图像划分为包含相似属性的不同像素区域。为了对图像分析和解释，划分的区域应与对象特征密切相关。图像分析的成功取决于分割的可靠性，但是图像的正确分割通常是一个非常具有挑战性的问题。

对心脏（红色），肺部（绿色）和锁骨（蓝色）的胸部X光进行了分割

03. 图像中心距

图像中心距是图像像素强度的某个特定加权平均值。图像矩可用于描述分割后的对象。通过图像瞬间发现的图像简单属性包括：

1. 面积（或总强度）

2. 质心

3. 有关其方向的信息

04. 数据

该数据集包含两个目录。原始图像存储在“图像”目录中，分割后的图像存储在“标签”目录中。让我们来看看这些数据：原始图像是RGB图像，用于训练模型和测试模型。这些图片的尺寸各不相同。直观地，较暗的部分是焊接缺陷。模型需要对这些图像执行图像分割。

来自“图像”的原始图像

“标签”目录的图像是二进制图像或地面真相标签。这是我们的模型必须针对给定的原始图像进行预测。在二进制图像中，像素具有“高”值或“低”值。白色区域或“高”值表示缺陷区域，而黑色区域或“低”值表示无缺陷。

来自“标签”的二进制图像

05. 算法

我们将使用U-Net来解决这个问题，通过以下三个主要步骤来检测缺陷及其严重性：

• 图像分割

• 使用颜色显示严重性

• 使用图像矩测量严重性

训练模型

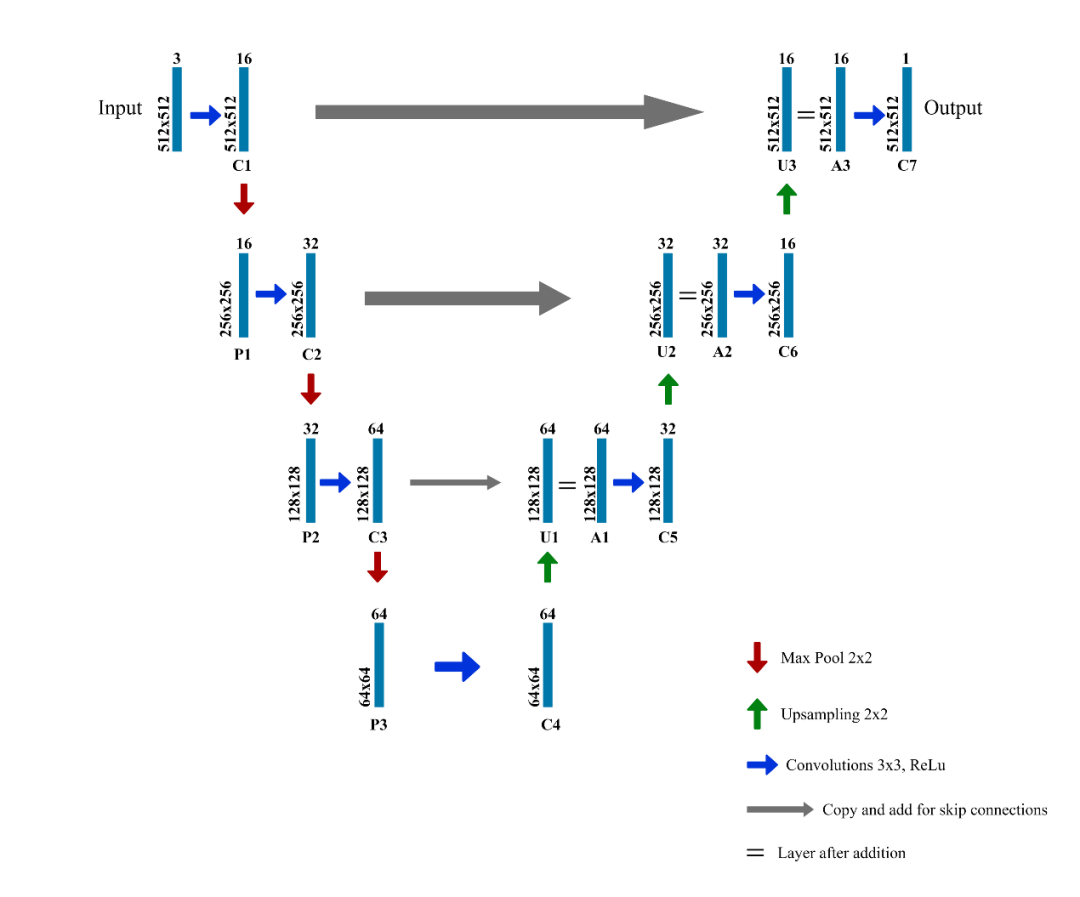

使用的U-Net架构

注意事项：

• 每个蓝色框对应一个多通道特征图

• 通道数显示在框的顶部。

• （x，y）尺寸位于框的左下边缘。

• 箭头表示不同的操作。

• 图
