   作者：石文华

作者&编辑：石文华

章节目录

• 介绍


• 网络结构

• 设计选择

• 实验

• 代码

01

介绍

为了减少浮点运算的次数和内存占用以及推理时间，提出了Enet，采用编码器-解码器架构，相比SegNet，速度提升18倍，计算量减少75倍，参数量减少79倍。并且具有相当的精度，它是一个实时的语义分割网络结构。ENet分割图像的示例如下图所示：

02

网络结构

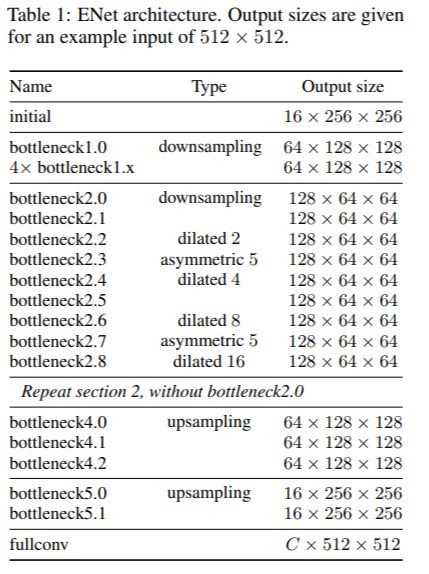

网络结构如下表所示：

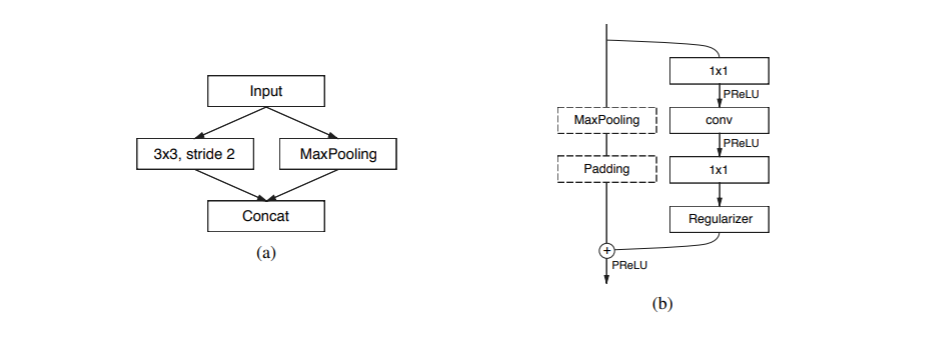

网络的输入大小是512x512，有两种网络模块，分别是initial和bottleneck，如下图所示：

图(a)是initial模块，MaxPooling为步长2的2x2的filter，卷积有13个filter，Concat后的特征映射总计为16个，起到特征提取、压缩输入图像”体积”、除去图像中的视觉冗余信息的作用。图(b)是bottleneck 模块，采用残差连接的思想，包含三个卷积层：一个1 x 1的降维卷积，一个主卷积层，一个1 x 1扩张卷积，bn和PReLU放在中间。对于下采样的bottleneck模块，主分支添加最大池层，第一个1×1卷积被替换为步长为2的2×2卷积，中间的主卷积有三种可能的选择：Conv普通卷积,asymmetric分解卷积（如分解成 5 × 1 和 1 × 5 ），Dilated空洞卷积。对于正则化方式，使用了Spatial Dropout，在bottleneck 2.0之前p=0.01，之后p=0.1。由网络结构表格可以看到，初始阶段包含一个块，接着是阶段1由5个bottleneck 组成，而阶段2和阶段3具有相同的结构，阶段3在开始时没有对输入进行降采样。阶段1到3是编码器。阶段4和5属于解码器。

细节：

（1）为了减少内核调用和内存操作，没有在任何投影中使用bias，因为cuDNN会使用单独的内核进行卷积和bias相加。这种方式对准确性没有任何影响。

（2）在每个卷积层和随后的非线性之间，都使用了bn进行处理。

（3）在解码器中，用max unpooling代替max pooling，用无bias的spatial convolution代替padding。

（4）在最后一个上采样模块中，没有使用池化索引，因为初始块在输入帧的3个通道上操作，而最终输出具有C特征映射（对象类的数量）。

（5）出于性能原因，只在网络的最后一个模块设置一个完全卷积，仅这一项就占用了解码器处理时间的很大一部分。

03

设计选择

 1、Feature map resolution：

    语义分割中的图像下采样有两个主要缺点：一是降低特征图的分辨率意味着丢失精确边缘形状等空间信息；二是全像素分割要求输出与输入具有相同的分辨率。这意味着进行了多少次下采样将需要同样次数的上采样，这将增加模型尺寸和计算成本。第一个问题在FCN中通过编码器生成的特征映射之间的add得到了解决，在SegNet中通过保存在max pooling层中选择的元素的索引，并使用它们在解码器中生成稀疏的上采样映射得到了解决。作者遵循SegNet方法，因为它减少了对内存需求。尽管如此，还是发现下采样会损害准确性，需要尽可能的限制下采样。当然，下采样能够扩大感受野，学习到更多的上下文特征用于逐像素的分类。

 2、Early downsampling：

    高分辨率的输入会耗费大量计算资源，ENet的初始化模块会大大减少输入图像的大小，并且只使用了少量的feature maps，初始化模块充当良好的特性提取器，并且只对网络稍后部分的输入进行预处理。

 3、Decoder size：

    ENet的Encoder和Decoder不对称，由一个较大的Encoder和一个较小的Decoder组成，作者认为Encoder和分类模型相似，主要进行特征信息的处理和过滤，而decoder主要是对encoder的输出做上采样，对细节做细微调。

4、Nonlinear operations：

    作者发现ENet上使用ReLU却降低了精度。相反，删除网络初始层中的大多数ReLU可以改善结果。用PReLU替换了网络中的所有ReLU，对每个特征映射PReLU有一个附加参数，目的是学习非线性的负斜率。

 5、Information-preserving dimensionality changes：

    选择在使用步长2的卷积的同时并行执行池化操作，并将得到的特征图拼接(concatenate)起来。这种技术可以将初始块的推理时间提高10倍。此外，在原始ResNet架构中发现了一个问题。下采样时，卷积分支中的第一个1×1卷积在两个维度上以2的步长滑动，直接丢弃了75%的输入。而ENet将卷积核的大小增加到了2×2，这样可以让整个输入都参与下采样，从而提高信息流和精度。虽然这使得这些层的计算成本增加了4倍，但是在ENET中这些层的数量很少，开销并不明显。

6、Factorizing filters：

    卷积权重存在大量冗余，并且每个n x n卷积可以分解成一个n x 1滤波和一个1 x n滤波，称为非对称卷积。本文采用n = 5的非对称卷积，它的操作相当于一个3 x 3的卷积，增加了模块的学习能力并增加了感受野，更重要的是，在瓶颈模块中使用的一系列操作(投影、卷积、投影)可以被视为将一个大卷积层分解为一系列更小和更简单的操作，即其低阶近似。这样的因子分解可以极大地减少参数的数量，从而减少冗余。此外，由于在层之间插入的非线性操作，特征也变得更丰富了。

7、Dilated convolutions：

大的感受野对分割任务也是非常重要的，可以参考更多的上下文特征对像素进行分类，为了避免对特征图进行过度的下采样，使用空洞卷积，在最小分辨率下运行的阶段中，几个瓶颈模块内的主要卷积层都使用了空洞卷积。在没有增加额外计算开销的情况下，便提高了准确度。当作者将空洞卷积与其他bottleneck（常规和非对称卷积）交织时，即不是按顺序排列它们，获得了最佳效果。

8、Regularization：

为了防止过拟合，把Spatial Dropout放在卷积分支的末端，就在加法之前。

04

实验

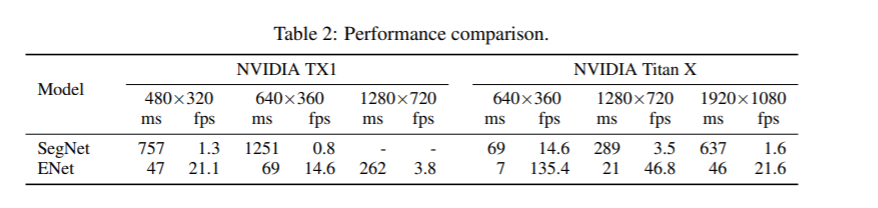

1、性能比较：

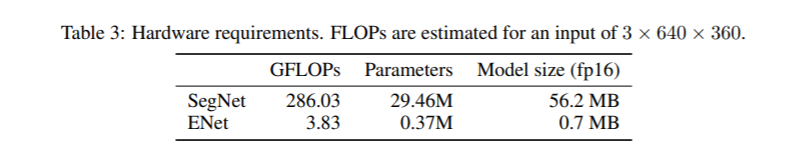

2、硬件要求比较：

3、Cityscapes测试集上的结果比较：

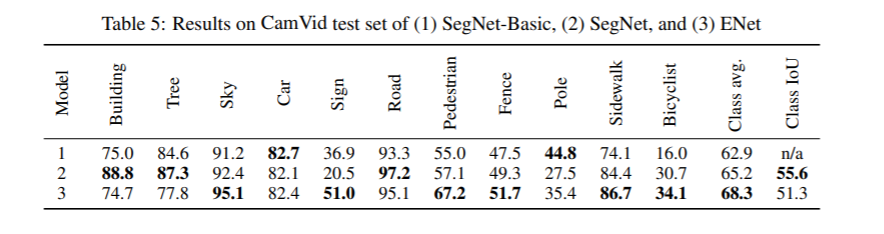

4、CamVid数据集上不同模型的比较：

05

代码

网络结构部分的代码详见：

https://github.com/cswhshi/segmentation/blob/master/ENet.py

欢迎大家指正和star~
