电源学习（2）——基本元件

电源用到的基本元器件主要包括电阻、电容、电感、mos管、二极管。

1、电阻

欧姆定理 I=U/R

电阻承受的功率P=UI=U2/R

电阻串并联问题：

电阻串联时，阻值大的承受功率大，功率大小在电阻之间的比例与电阻大小比例相同；电阻并联时，阻值小的承受功率大，而且功率差异和电阻阻值的比不是一个数量级的，是平方关系。

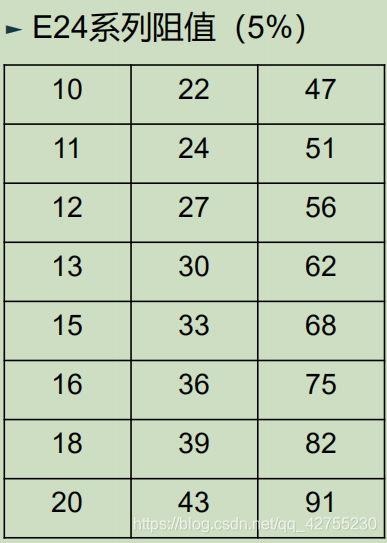

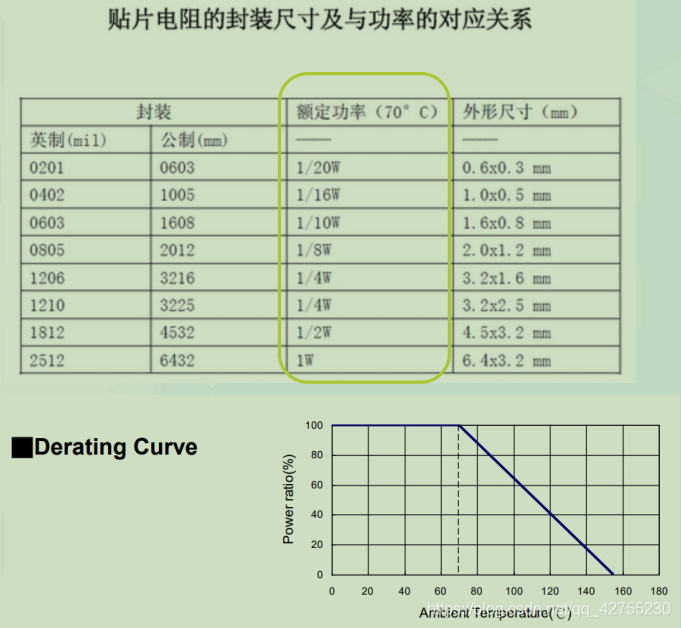

由上面的电阻表可以看出，体积大的电阻额定功率也会大些，而当超过一定温度时，电阻能承受的功率会迅速减小。另外，电阻阻值不是所有大小都有的，具体的大小可以参见E24系列（5%）和E96（1%）系列电阻阻值表。

检流电阻：电源电路中一个特殊的群体，通常为毫欧级，阻值低，承受电流大，所以封装大一点好些。

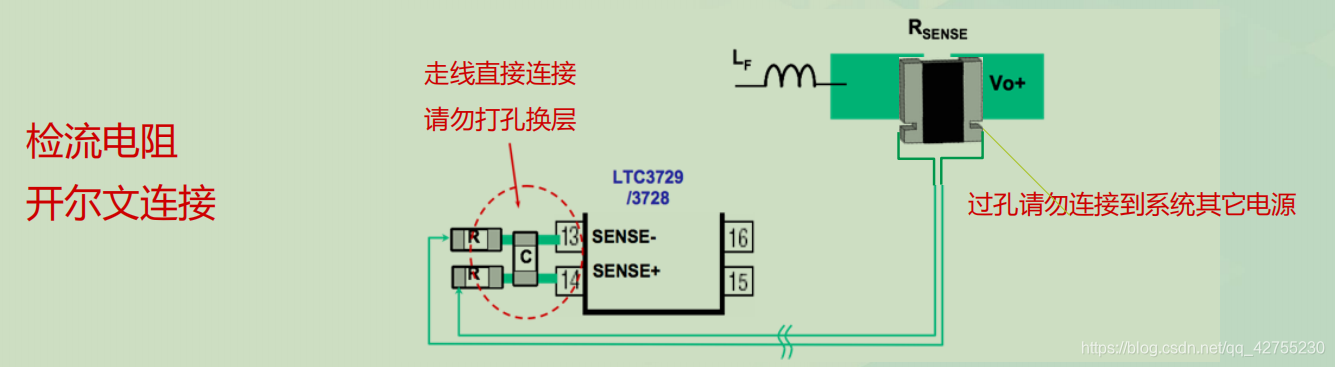

小电阻需要非常精密的方式测量和布线，下面给出开尔文布线测量方法：

普通布线方法注意检流电阻离两端子要近，而且线长相同，线到焊盘的连接要从两个焊盘中间走。

2、电容

常用的三种电容为铝电解电容、钽电容和陶瓷电容。

（1）铝电解电容

特点：                                                               大缺点：

容量大，体积大                                                          过压即失效

耐压适中，有极性                                                      容易反向击穿

高内阻，多用于储能                                                   物理上容易开路，内部引脚断裂

价格低廉                                                                     时间长了漏液失效

（2）钽电容

特点：                                                               大缺点：

容量大，体积小                                                          耐电压及电流能力弱

耐压低，有极性                                                          击穿会炸裂

内阻适中，宽工作温度

价格适中

（3）陶瓷电容

特点：                                                               大缺点：

容量小，体积小                                                          过压即失效

耐压高，无极性                                                          焊接容易变形失效（陶瓷电容是叠起来的）

低内阻，高频特性好                                                   温度特性不稳定

价格贵

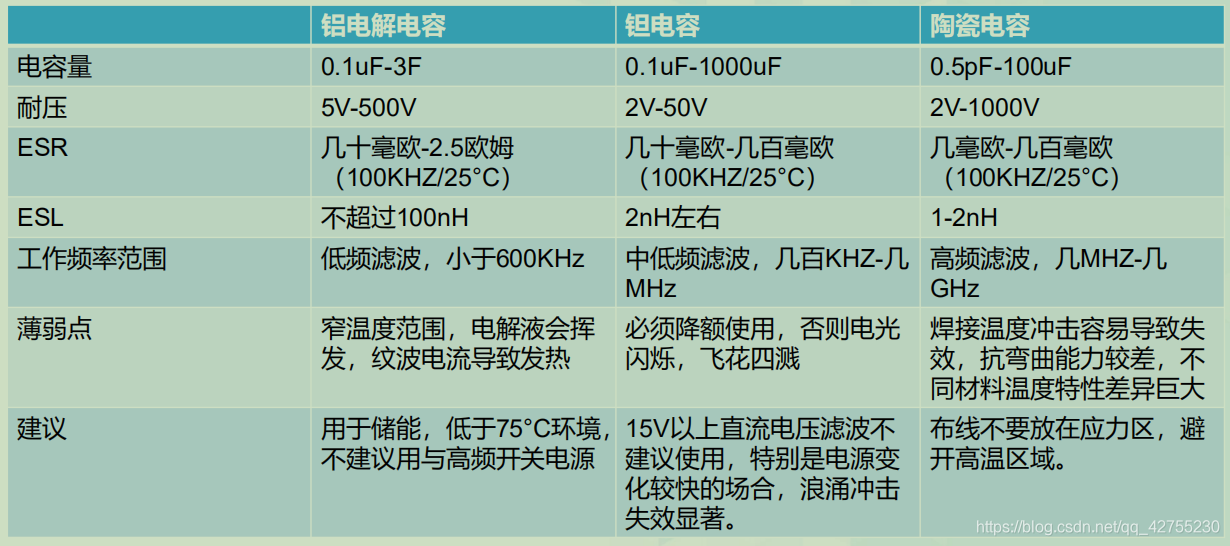

下图为三种电容的比较：（内阻低，滤波效果会更好）

3、MOS管

MOS管分PMOS和NMOS，两者比较如下图：

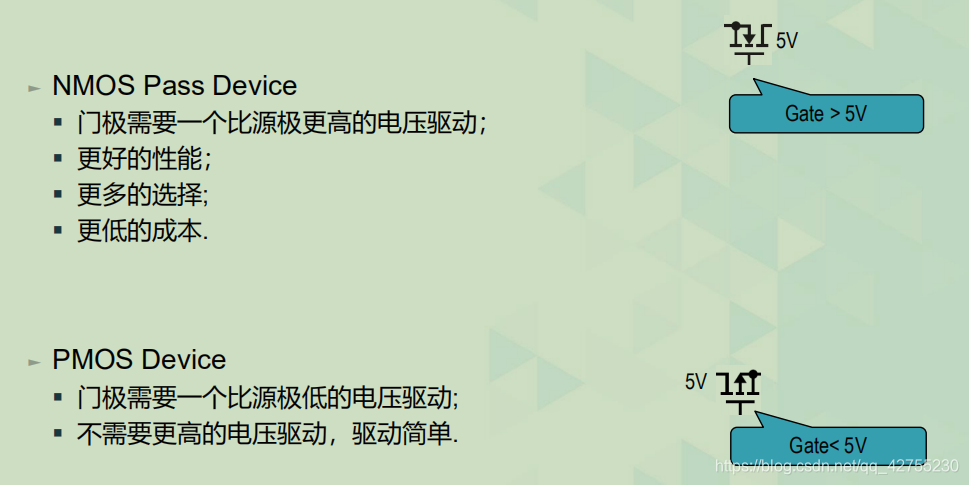

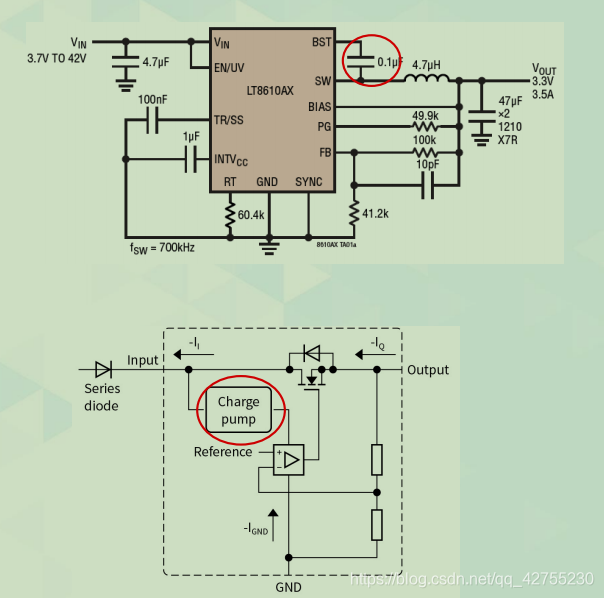

 主要区别在于门极电压范围，这也关系到MOS管的选型。NMOS门极需要一个自举电容或者charge pump，PMOS接地即可。

NMOS

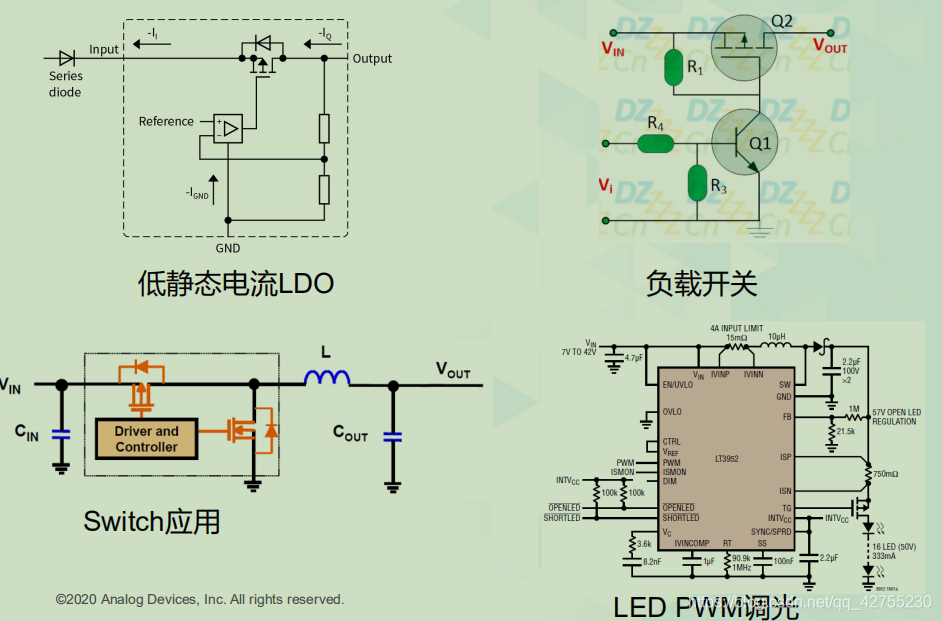

PMOS应用

MOS管的一些关键参数：

击穿电压- VBRDSS

导通电阻RDS(on)

       导通电阻正温度系数，适合并联工作;

       导通电阻越小，导通损耗越小；

       导通电阻越小，Qg就越大，相应的开关速度变慢；带来的开关损耗越大，高频工作下需要折中考虑。

最大结温

         永远不能超过最大结温；

         只能测量壳温，然后通过热阻计算结温；

         合理的热降额确保可靠工作。

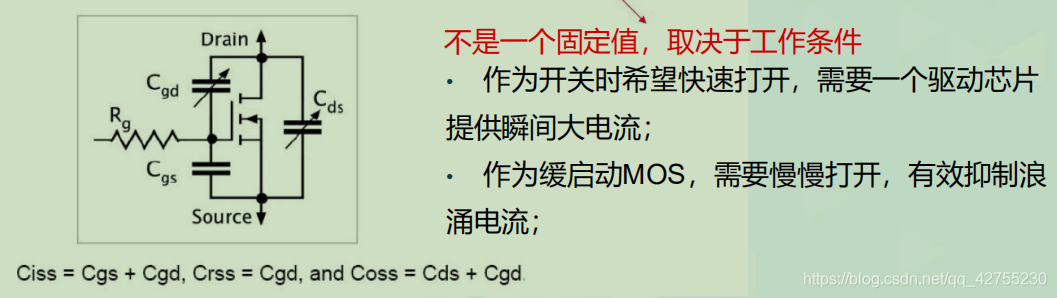

        动态电容和Qg

动态电容

 体二极管

一是注意方向，二是其特性与普通二极管类似（大的正向压降，打的反向恢复时间）



 4、二极管

电源主要应用的二极管有整流管、稳压管和TVS。

整流管：普通二极管、超快恢复二极管、肖特基二极管

稳压管：持续击穿，低功率应用

TVS：瞬间击穿，高功率应用

三种二极管工作区域

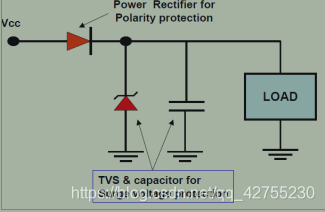

二极管主要应用：

整流：低频低损耗；有一定浪涌电流能力

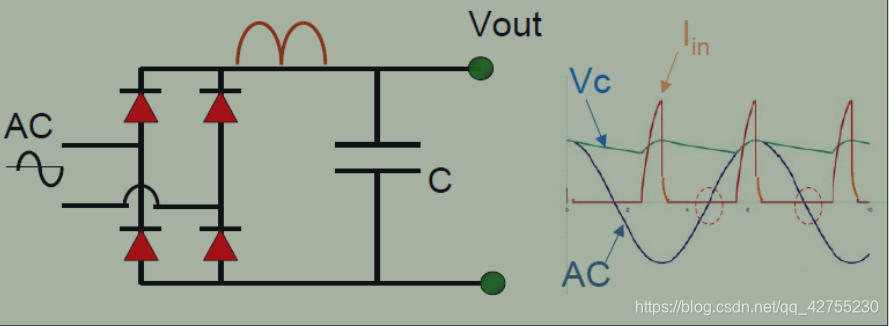

全桥整流

防反接保护：低正向压降

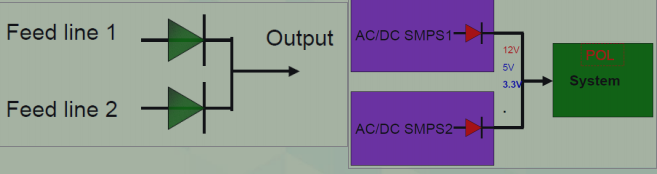

合路：低正向压降

6、电感

关键参数

电感量

电感额定电流

电感饱和电流：过饱和会影响电感值

DCR（直流电阻）铜线绕制电感产生

低电感量-低DCR，高饱和电流，更好的动态，更大的纹波电流

大电感量-小纹波电流
