Modelsim 软件使用方法

一、建立工程
1、在建立工程(project) 前，先建立一个工作库( library),一般将这个library命名为
work。尤其是第一次运 行modelsim时，是没有这个“work”的。但我们的project
一般都是在这个work下面工作的，所以有必要先建立这个work。

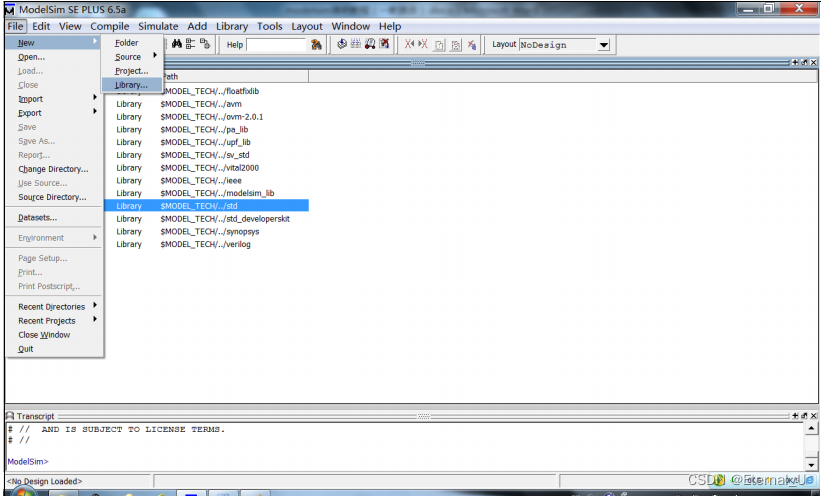

File> new- > library

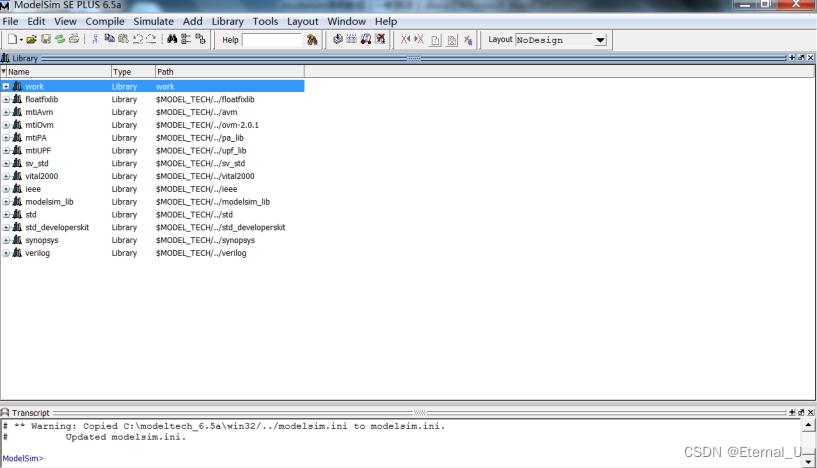

点击 library 后会弹出一个对话框，问是否要创建 work ，点击 OK 。就能看见 work.

2 、 如果在 library 中有 work ，就不必执行上一步骤了，直接新建工程。

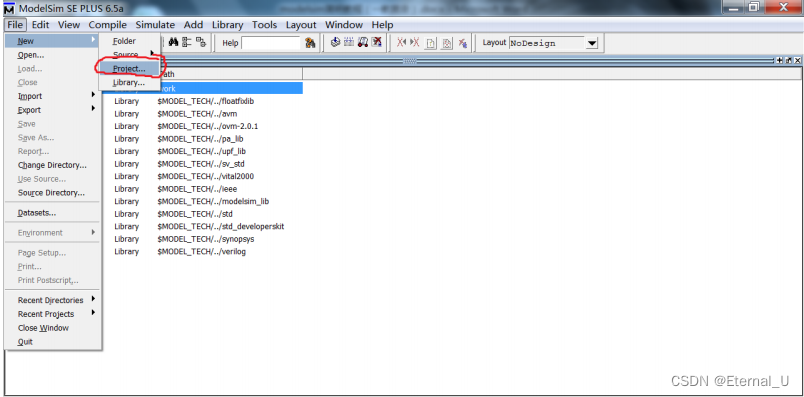

File-> new-> project

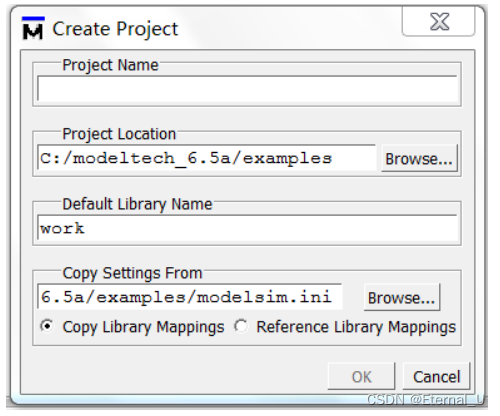

会弹出

在 Project Name 中写入工程的名字，这里我们写一个二分频器，所以命名 half_clk, 然后点击

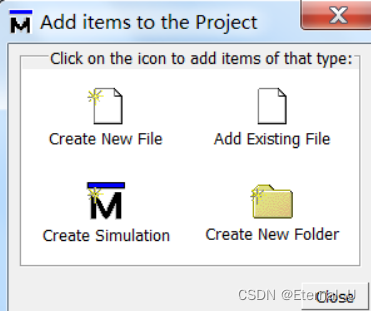

OK 。 会出现



由于我们是要仿一个自己写的程序，所以这里我们选择Create New File。

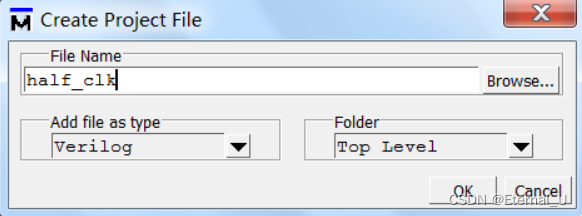

在 File Name 中写入文件名（这里的 file name 和刚刚建立的 project name 可以一致也可以不

一致）。注意 Add file as type 要选择成 Verilog （默认的是 VHDL ），然后 OK。

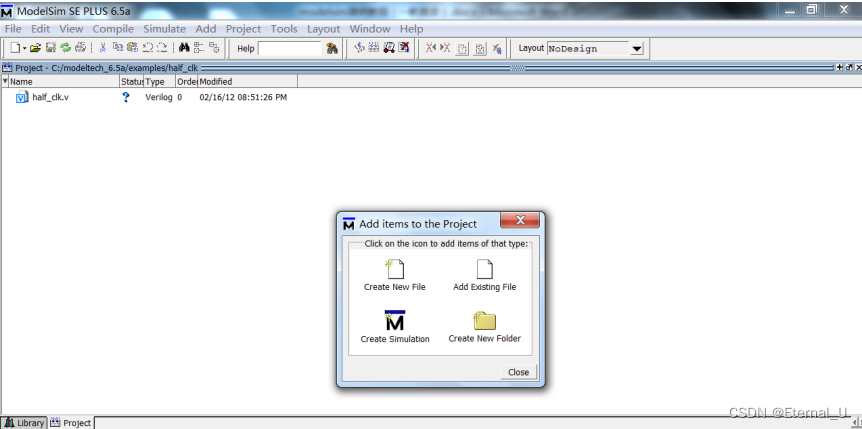

发现屏幕中间的那个对话框没有自己消失，我们需要手动关闭它，点 close
