5v转3.3v稳压电路管理IC-AM1117-3.3V

已于 2023-01-26 20:00:37 修改
阅读量5k 收藏 44
点赞数 4
文章标签： 单片机
于 2023-01-26 19:19:54 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42820989/article/details/128767027
版权

AM1117-3.3ic管理IC是5v转3.3v芯片
使用方法简单
电路简化
在这里插入图片描述

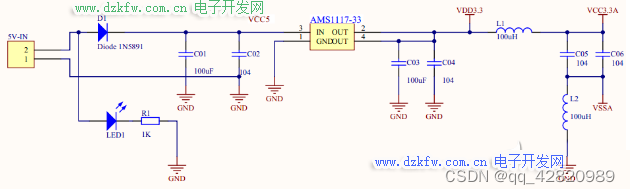

D1防反接二极管在确保电路正确的情况下可以不接，LED1在内部电路可省略，以达到最简化电路
