「MIT-BIH数据库在线分析（ATM）——ECG信号处理-第二课」2024年11月4日

            在上一篇文章中，我们介绍了MIT-BIH数据库简介、数据库链接和数据库的组成结构。祥见「ECG信号处理-第一课——认识MIT-BIH数据库」2024年10月25日-CSDN博客。本篇将介绍如何在线显示并且读取MIT-BIH数据的具体内容。

        可以访问如下网址：PhysioBank ATM

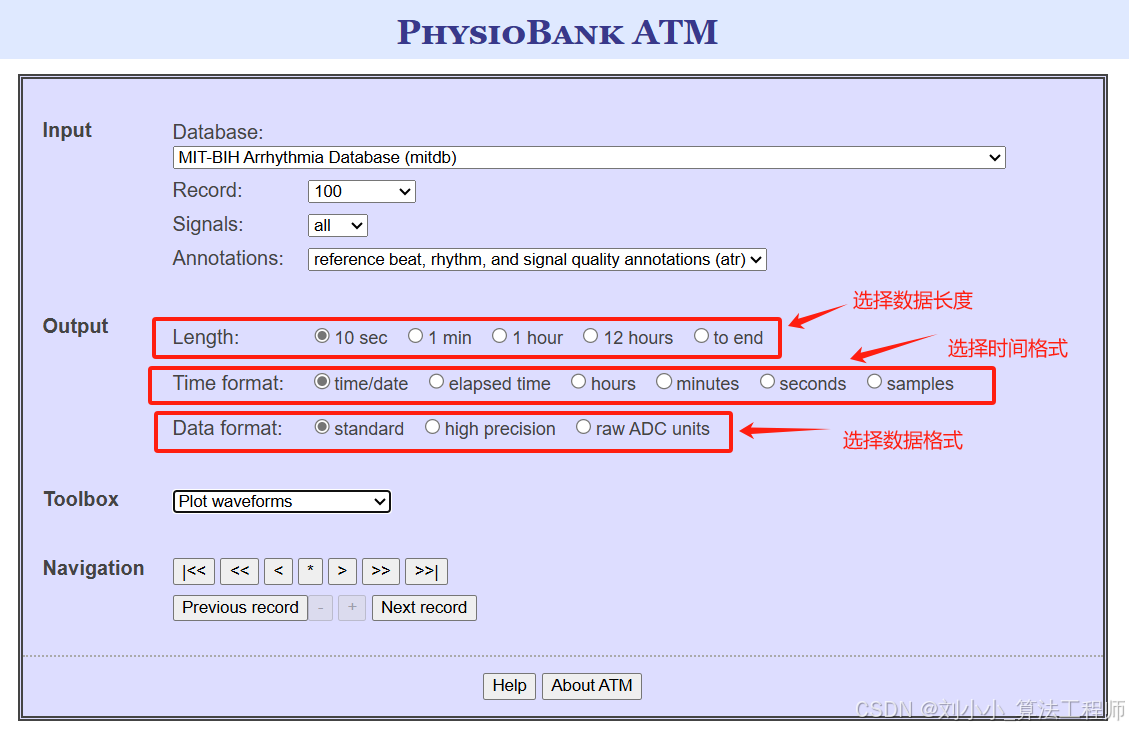

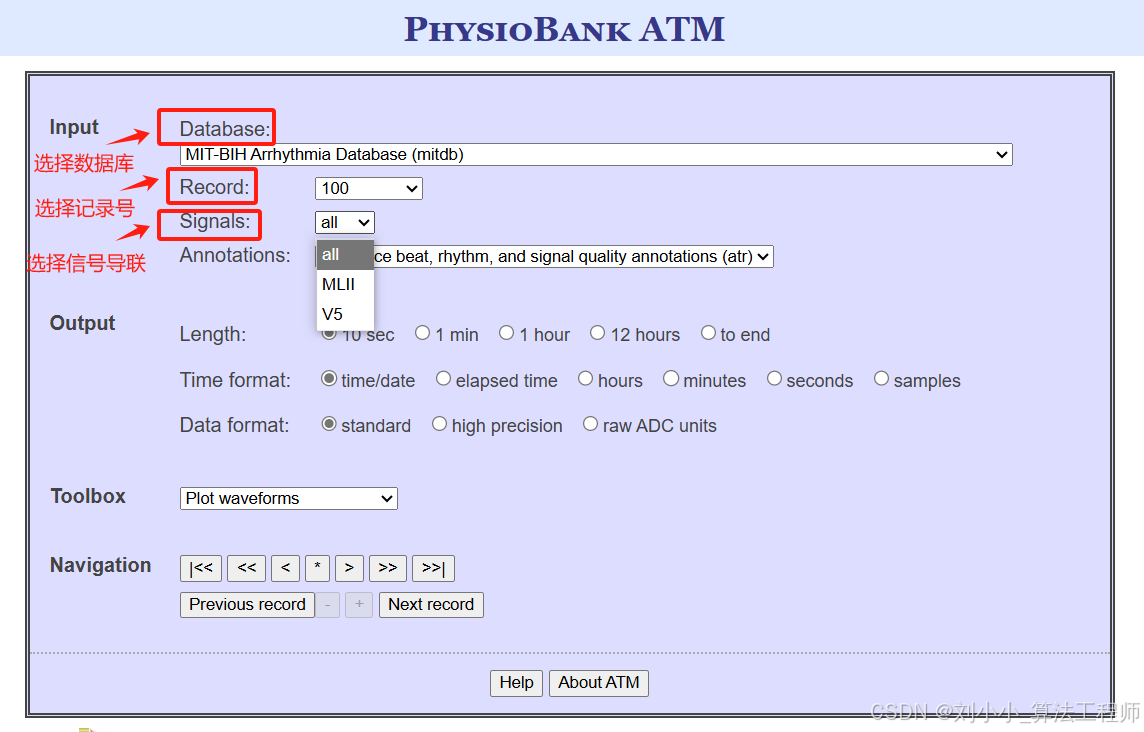

一、PhysioBank’s ATM—Input区域

        可选择数据库名称、记录号（100号）和信号导联（MLII是矫正肢体导联II，V5是胸前导联V5）。

选择MIT-BIH Arrhythmia Database（mitdb）数据库。

二、PhysioBank’s ATM—Output区域

        可自由调整选择数据长度（时间跨度：10秒、1分钟、1小时、12小时）、时间格式（小时、分钟、秒、样本数）、数据格式（标准、高精度、原始ADC格式）等参数。

三、PhysioBank’s ATM—Toolbox区域

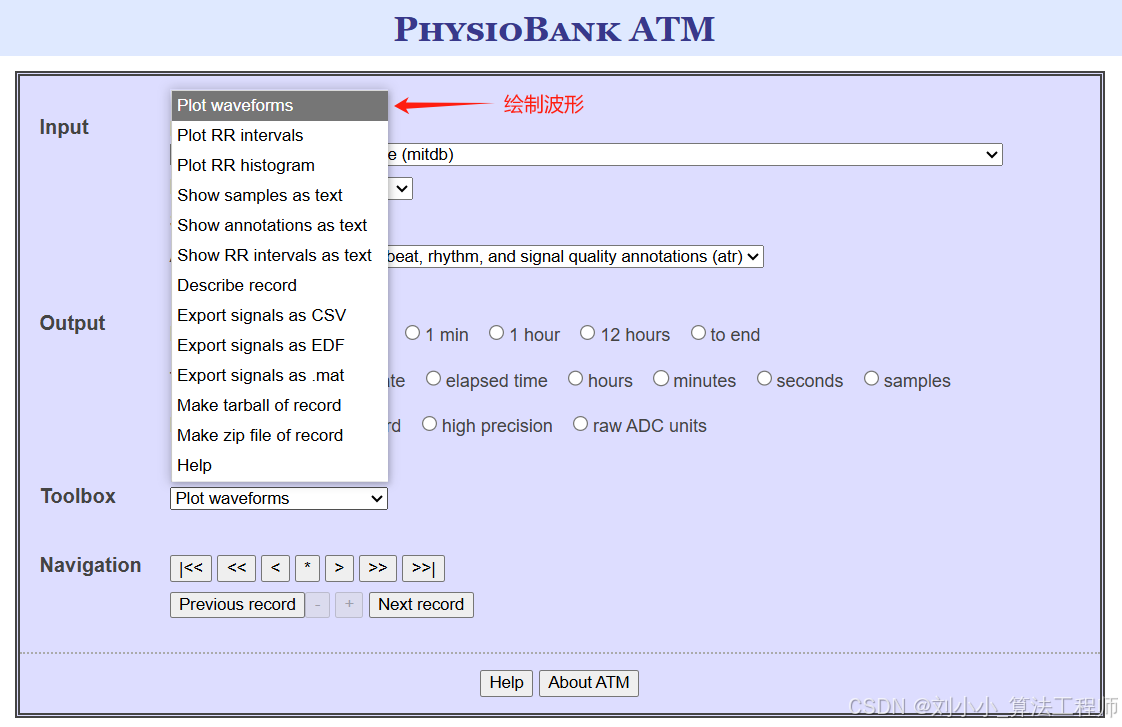

3.1    选择Plot waveforms

选择Plot waveforms

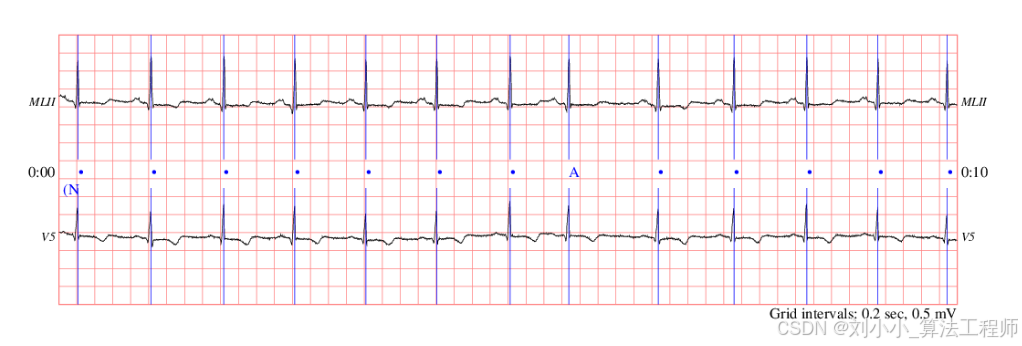

绘制信号原始波形

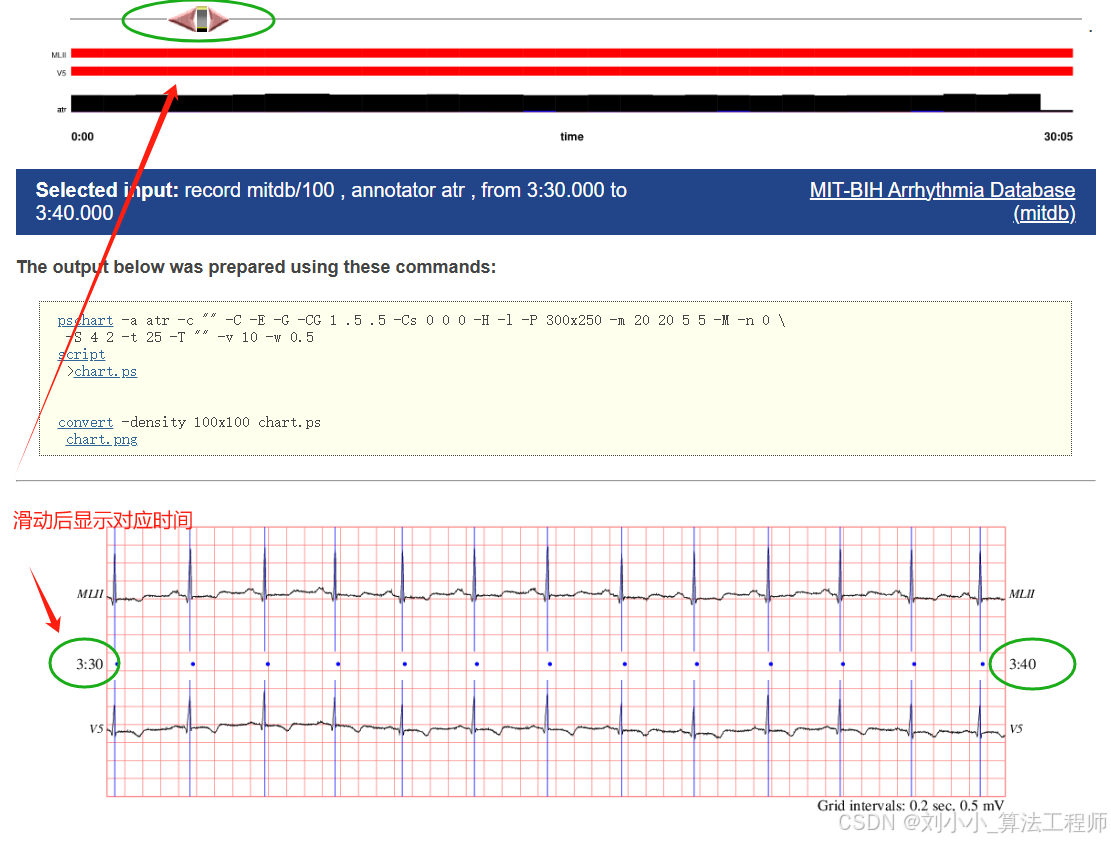

滑动按钮，可以选择起始时间。（注意：截止时间在Output数据长度中选择。）

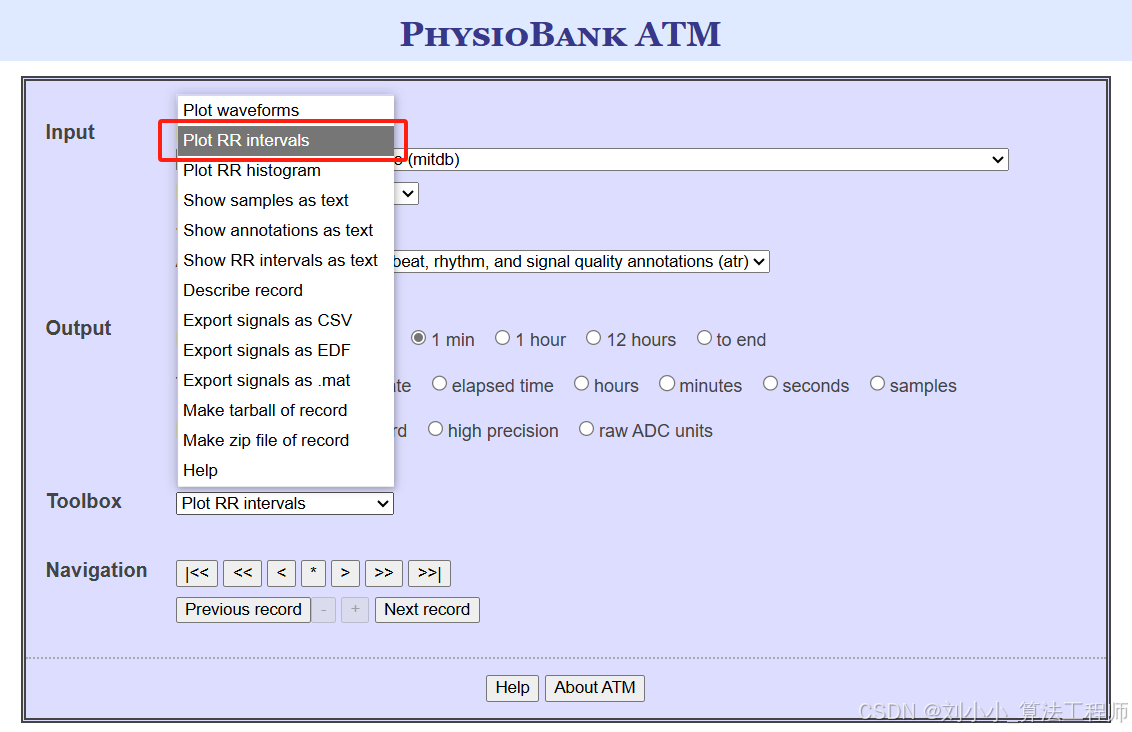

3.2    选择Plot RR intervals

选择Plot RR intervals

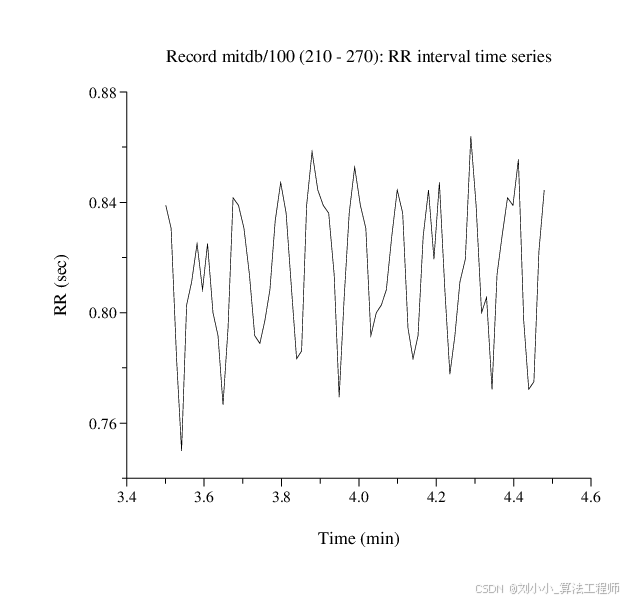

绘制RR间期

        RR间期是心电图上两个连续QRS波群之间的时间间隔，也就是两次心跳之间的时间。RR间期的规律性和变化可以提供关于心脏节律的重要信息。

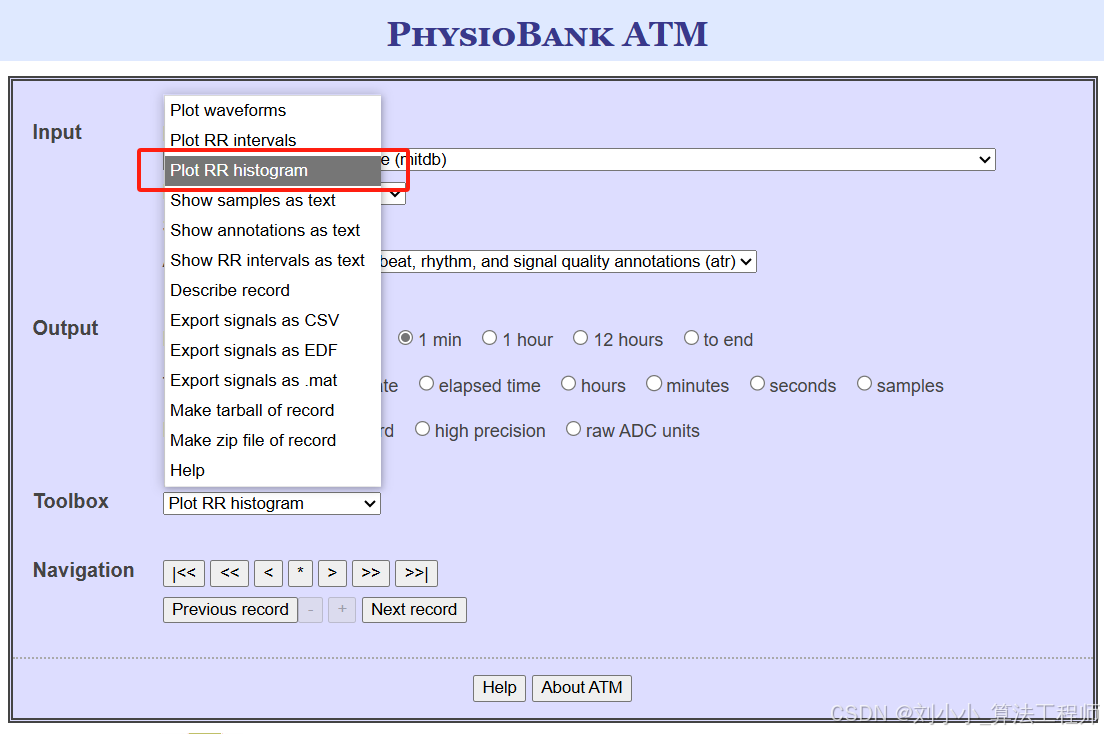

3.3    选择Plot RR histogram

选择Plot RR histogram

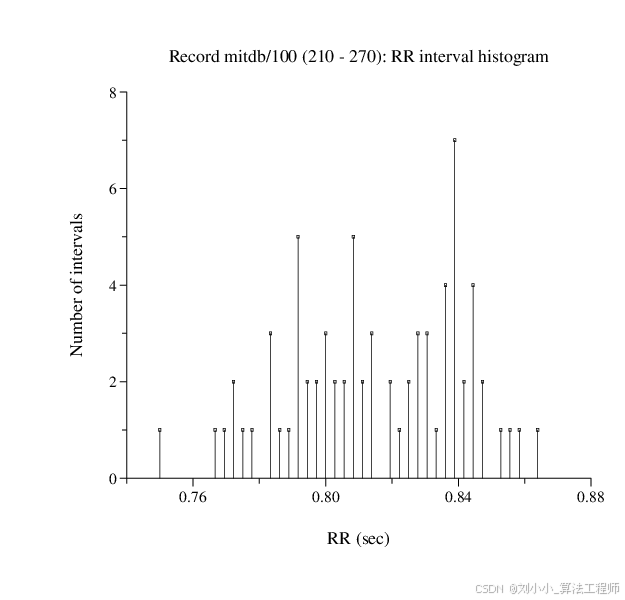

绘制RR直方图

        RR间期直方图通常显示出一个以平均心率为中心的单峰分布。这个峰值代表了最常见的RR间期，而直方图的宽度反映了心率的变异性。

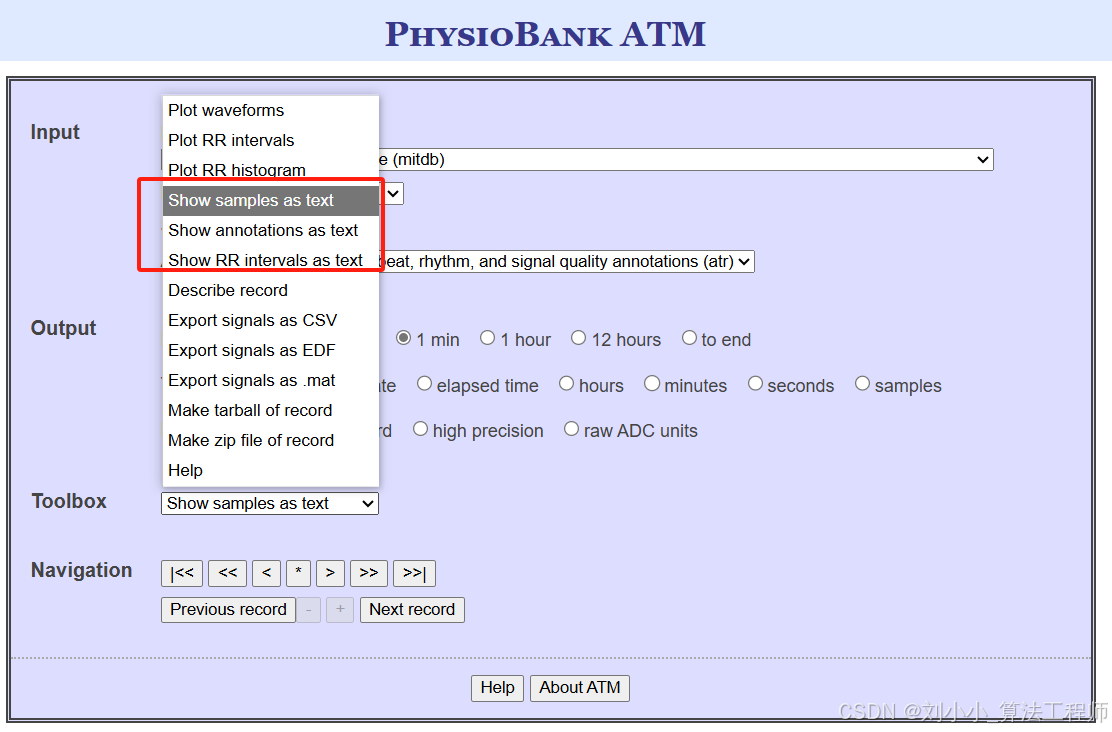

3.4    选择Show samples as text

选择Show samples as text。

展示文本示例，数据值以mv为单位。

3.5    选择Show annotatons as text

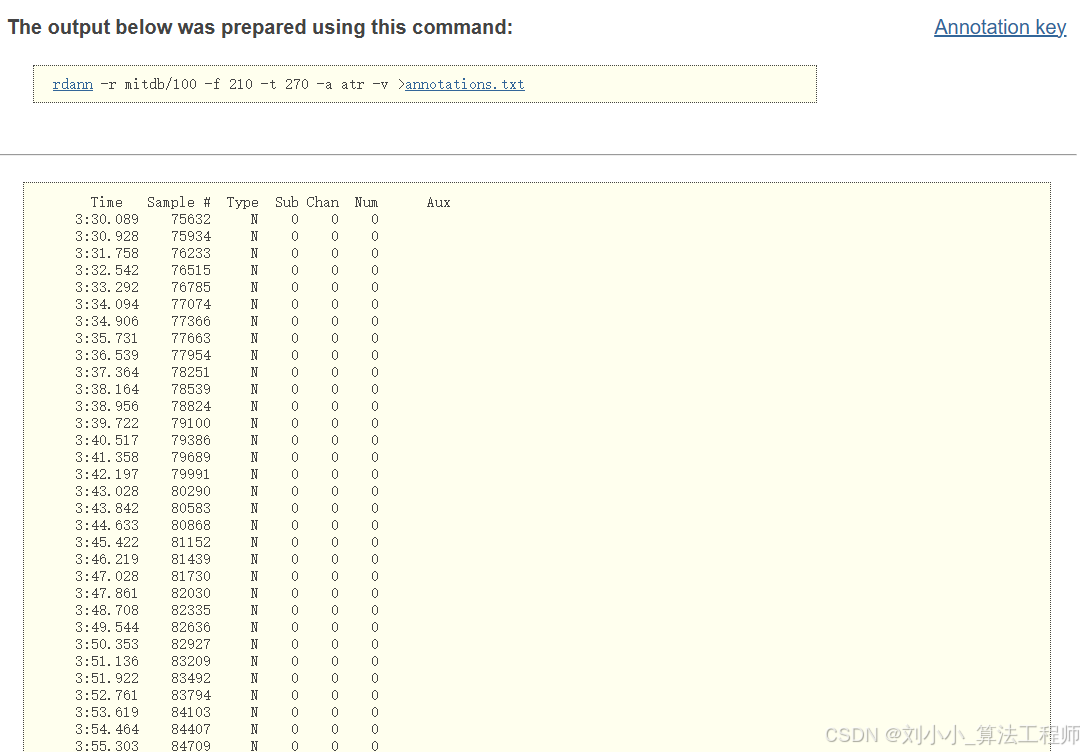

选择Show annotatons as text ，将注释信息显示为文本

信息维度包括：时间索引、时间索引对应的样本点数、心律类型。

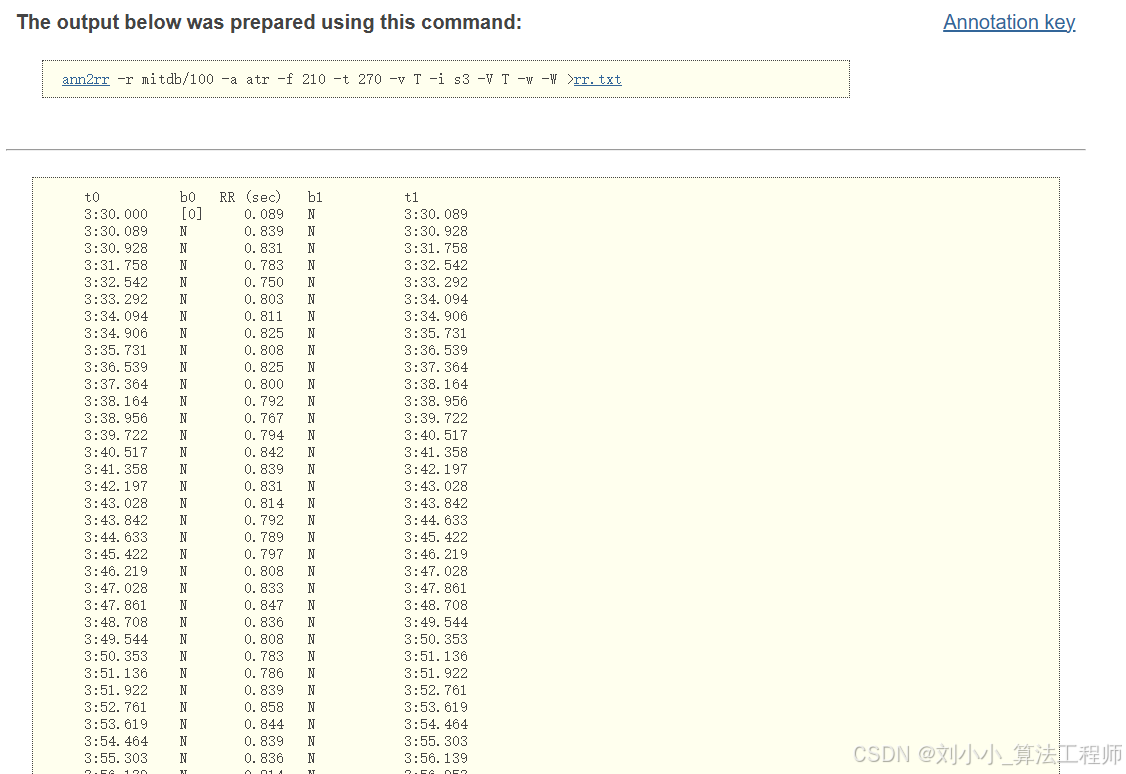

3.6    选择Show RR intervals as text

将RR间期信息显示为文本

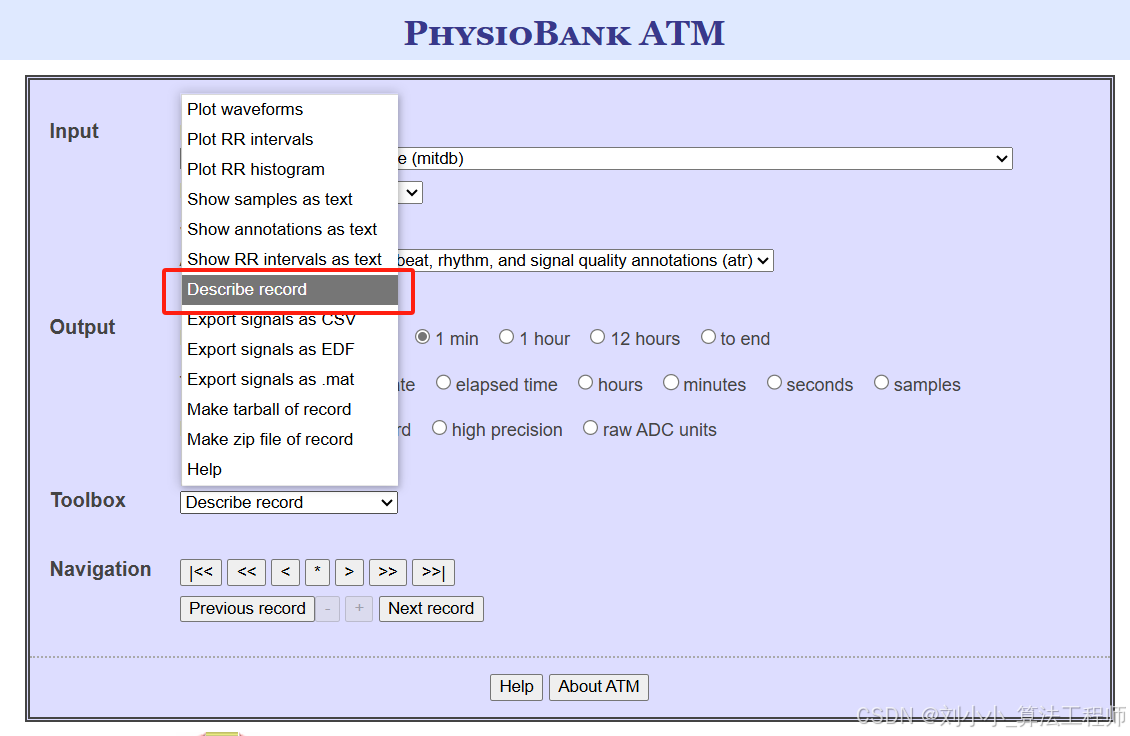

3.7    选择Describe record

选择Describe record

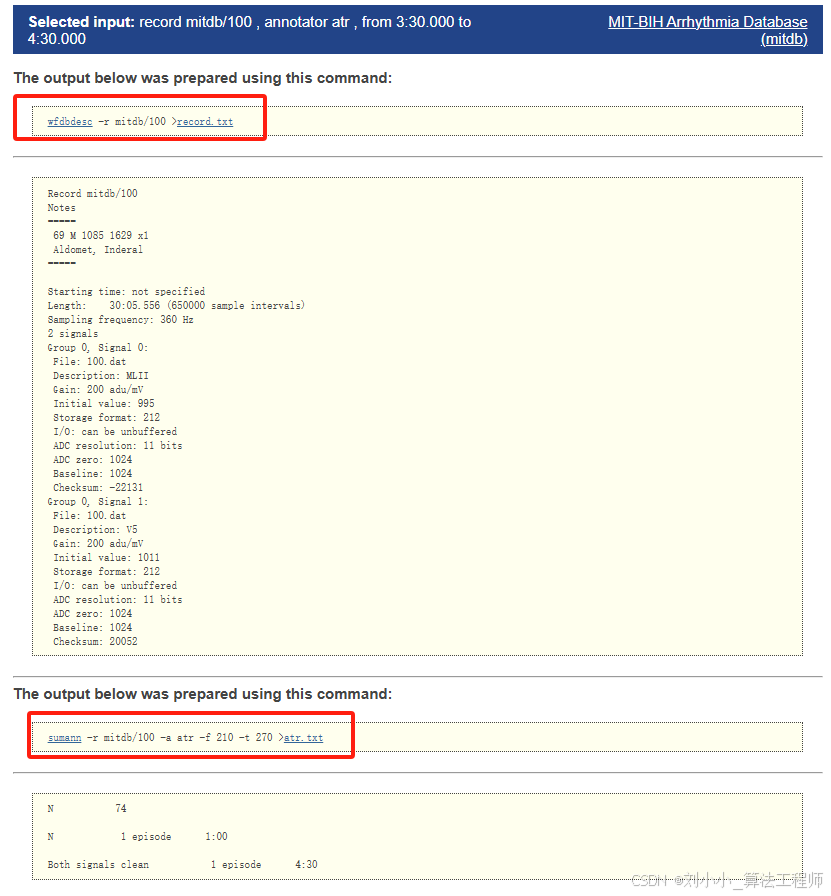

描述详细的记录信息

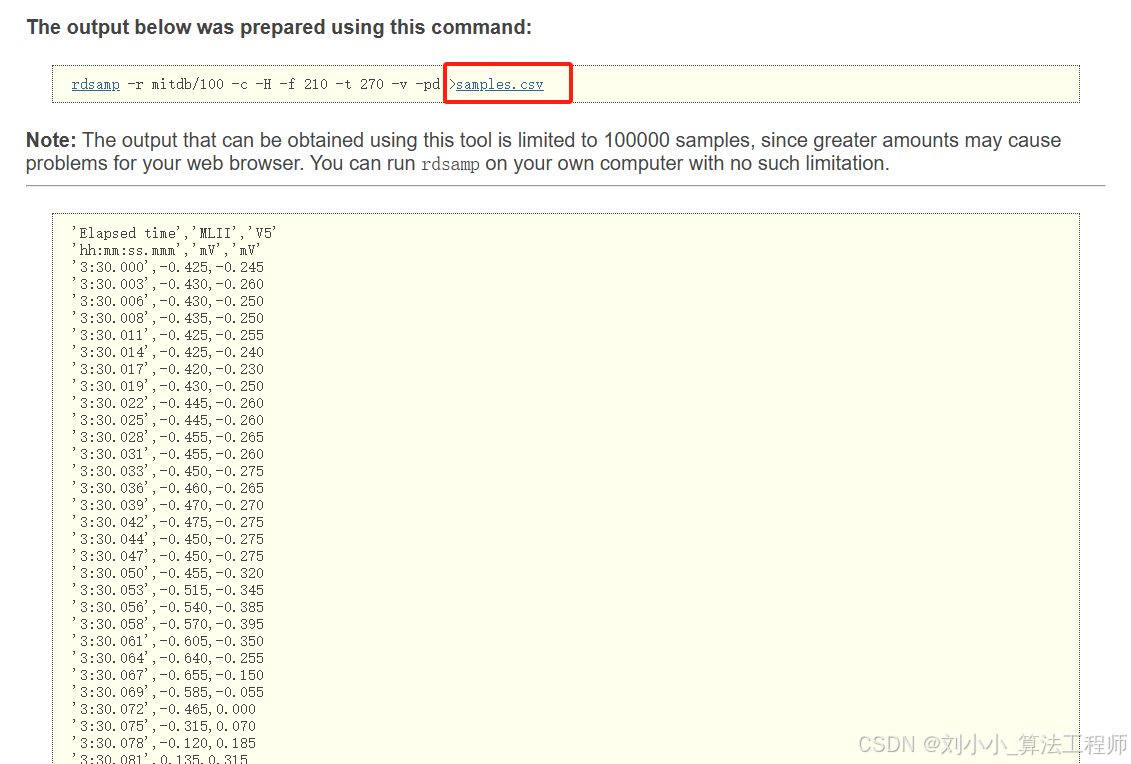

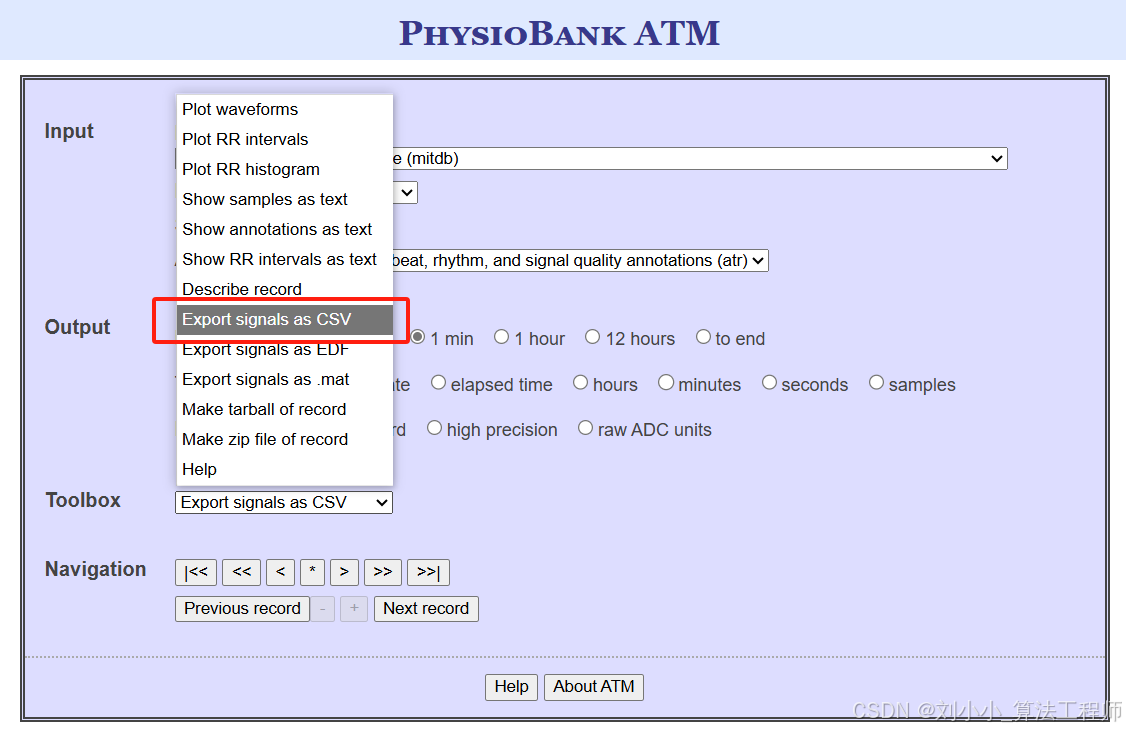

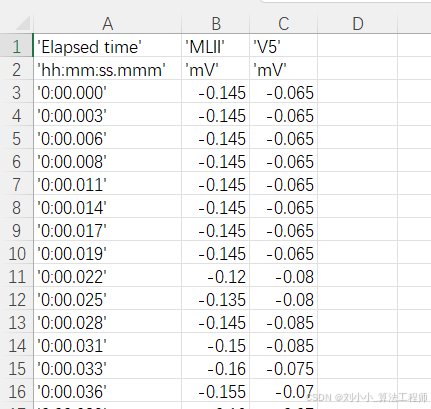

3.8    导出信号为excel-CSV文件格式

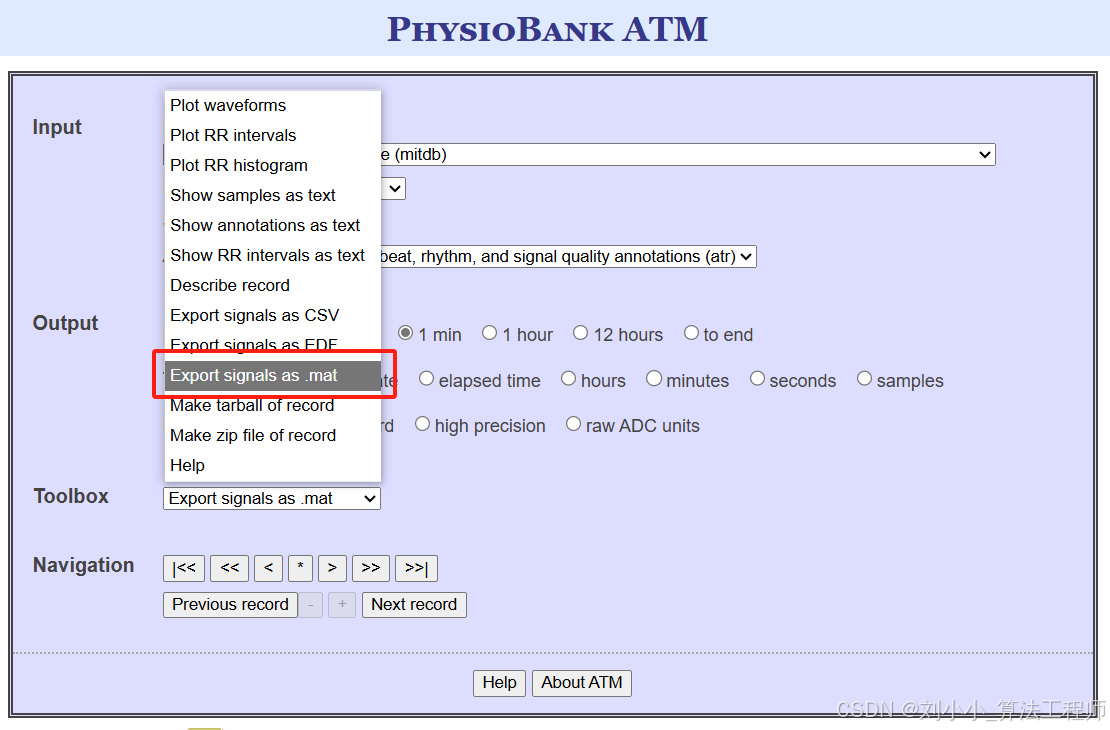

3.9    导出信号为matlab-mat文件格式

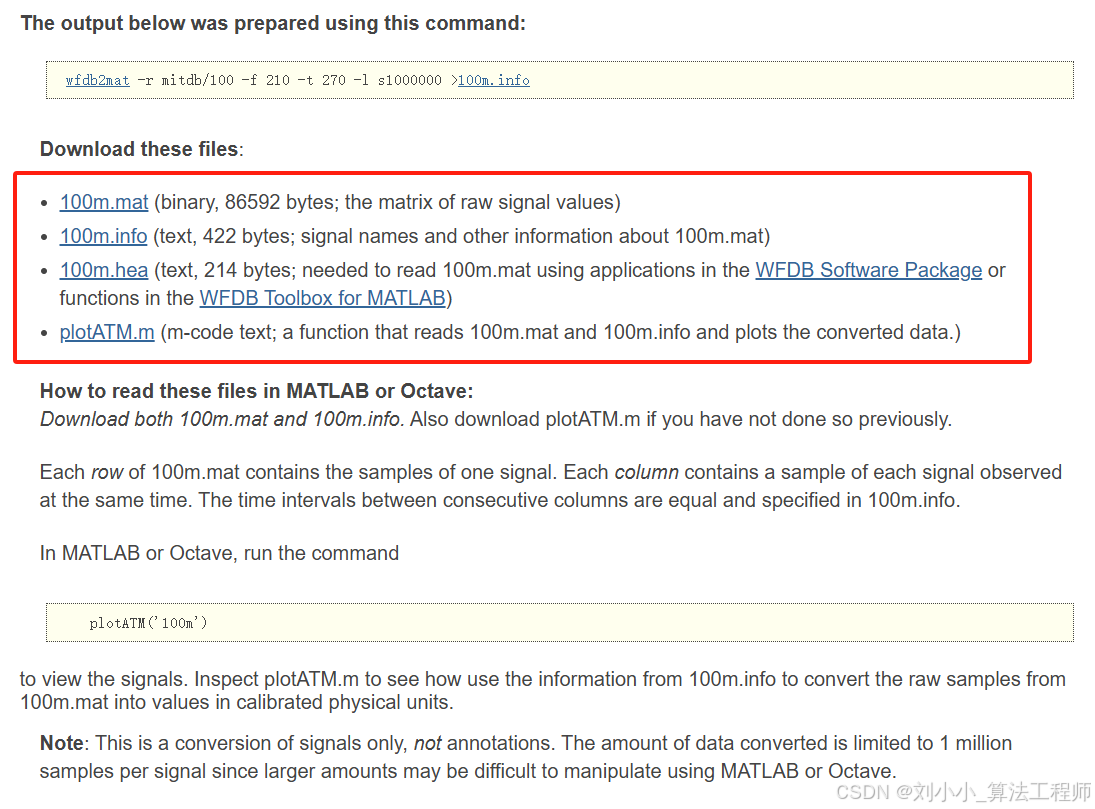

 文件下载和阅读指南

描述了如何使用WFDB软件包中的应用程序或WFDB工具箱中的功能进行MATLAB绘图。

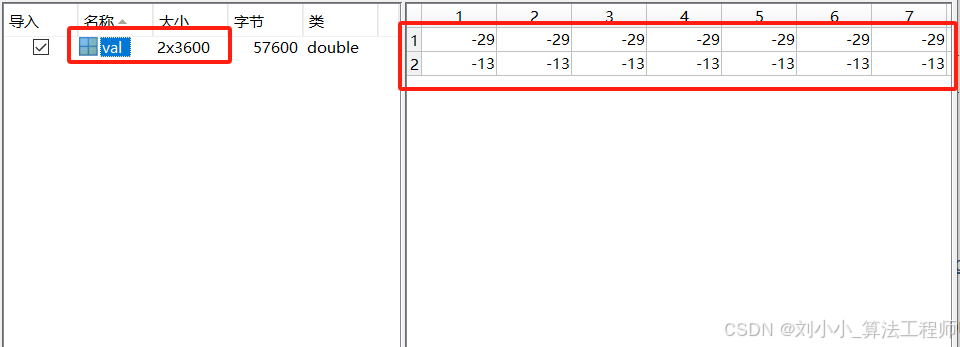

matlab软件，打开100m.mat文件，数据示例如下。

Tips：下一讲，如何使用WFDB软件包和工具箱，利用Matlab来读取数据。

以上就是MIT-BIH数据库在线分析（ATM）的全部内容啦~

我们下期再见，拜拜(⭐v⭐) ~

（Ps：有代码实现需求，请见主页信息，谢谢支持！~）
