1. 叙述

许久未使用的TFT显示屏，这些天突然想使用它来竖屏显示，在查阅数据手册后设置成功，加上还有一些颜色显示问题，一并记录。首先看数据手册的寄存器功能位描述

数据手册

ST7735SS寄存器

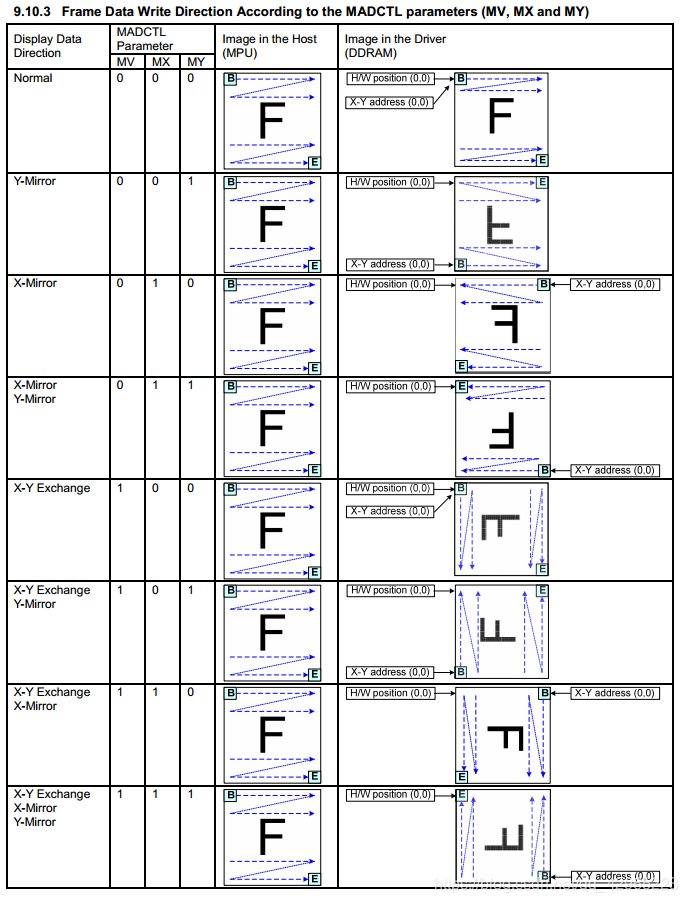

再看一下不同设置方法的理论显示效果
在这里插入图片描述

显示分析

由于一开始的色块刷新函数适用于的初始化时(36h)寄存器位置写入的值为(1100_0000),也就是上图的第四个，注意上图的三位数据和(MV MX MY)与实际寄存器顺序不一样
X-Y 坐标交换: 与DDRAM中的正常数据显示模式相比，就是X和Y的数据对调了
X-Mirror: 与DDRAM中正常的模式相比，为X轴对称
Y-Mirror： 与与DDRAM中正常的模式相比，为Y轴对称

至于为啥采用第四种竖屏显示，而不是正常模式，由于模块正常模式是反着的，不好看。
若是需要改为横屏显示，而且还能够使用原来的刷屏函数，那就要向寄存器中写入(0110_0000)

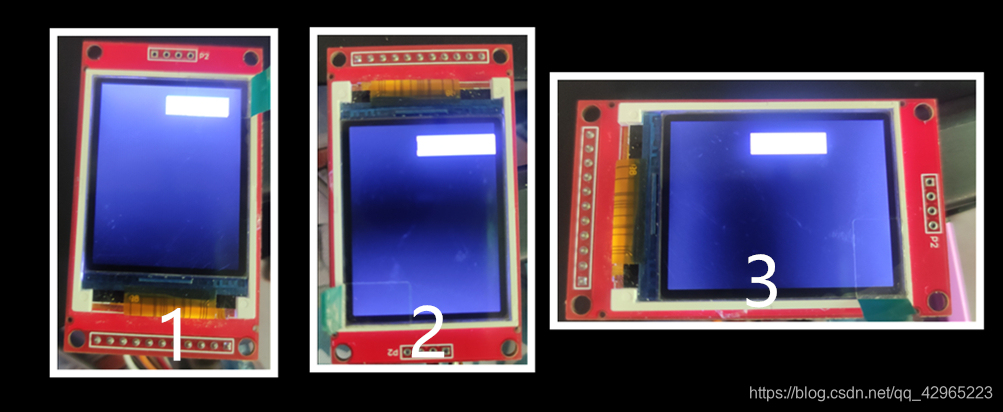

三种显示效果如下所示，由于屏幕亮度太高，文字显示不出来。2是正常显示，1是第四种显示，3是横屏显示
请添加图片描述

至于颜色错乱问题，如红色显示成了蓝色，是由于(36h)寄存器的RGB位被置1了，所以RGB数据被显示成了BGR。

2.代码

初始化的代如下所示，其实就只改了一行。

void Lcd_Init()
{

	LCD_GPIO_Init();
	Lcd_Reset();

	Lcd_WriteIndex(0x11);//Sleep exit
	Lcd_DelayMs (120);

	//ST7735R Frame Rate
	Lcd_WriteIndex(0xB1);
	Lcd_WriteData(0x01); Lcd_WriteData(0x2C); Lcd_WriteData(0x2D);
	Lcd_WriteIndex(0xB2);
	Lcd_WriteData(0x01); Lcd_WriteData(0x2C); Lcd_WriteData(0x2D);
	Lcd_WriteIndex(0xB3);
	Lcd_WriteData(0x01); Lcd_WriteData(0x2C); Lcd_WriteData(0x2D);
	Lcd_WriteData(0x01); Lcd_WriteData(0x2C<
