没办法，学buck电路和boost电路被绕晕了，来补充下高中的漏洞
在这里插入图片描述

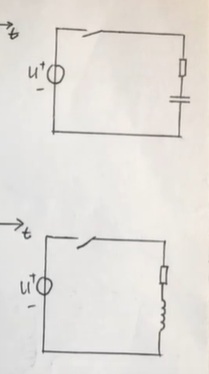

看上面的图，在充电时电容极板上+下-，放电时下-上+，注意电容的电压不能突变，电压源不能直接接电容，抑制电流突变可以用电压源串联电感
看下面的图，充电时是从上到下，那么如果他作为了一个电流源时电流的方向也是从上到下，也就是顺时针方向

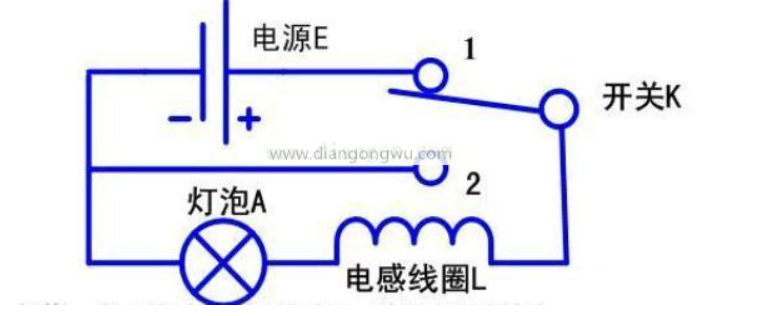

下面是高中时的一个电路图，比较经典
