本文列举了不同封装尺寸与对应的二极管类型：1206对应SOD-123，0805对应SOD-323，0603对应SOD-523和SOT-523，0402对应DFN1006-2L，0201对应DFN0603封装。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

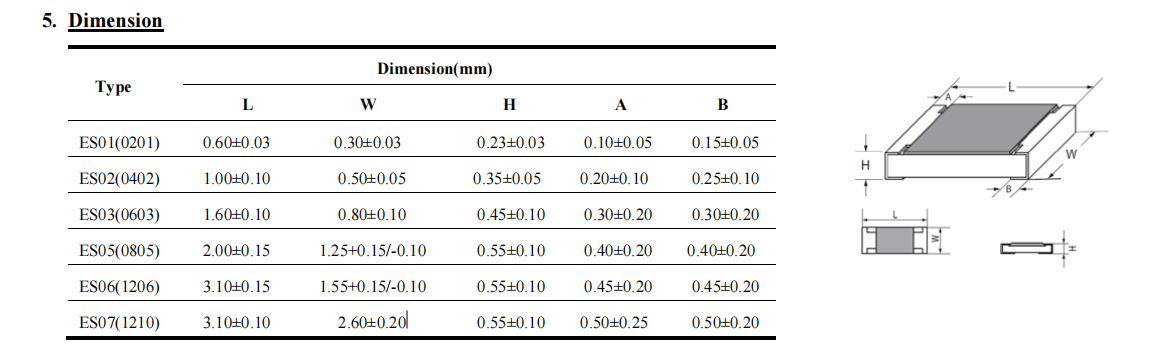

1206封装尺寸对应二极管SOD-123封装

0805封装尺寸对应二极管SOD-323封装

0603封装尺寸对应二极管SOD-523和SOT-523封装

0402封装尺寸对应二极管DFN1006-2L封装

0201封装尺寸对应二极管DFN0603封装
