VGA接口时序以及FPGA实现

开发平台：vivado 2020.1
芯片：xc7k410tffv900-2

---

一、引言

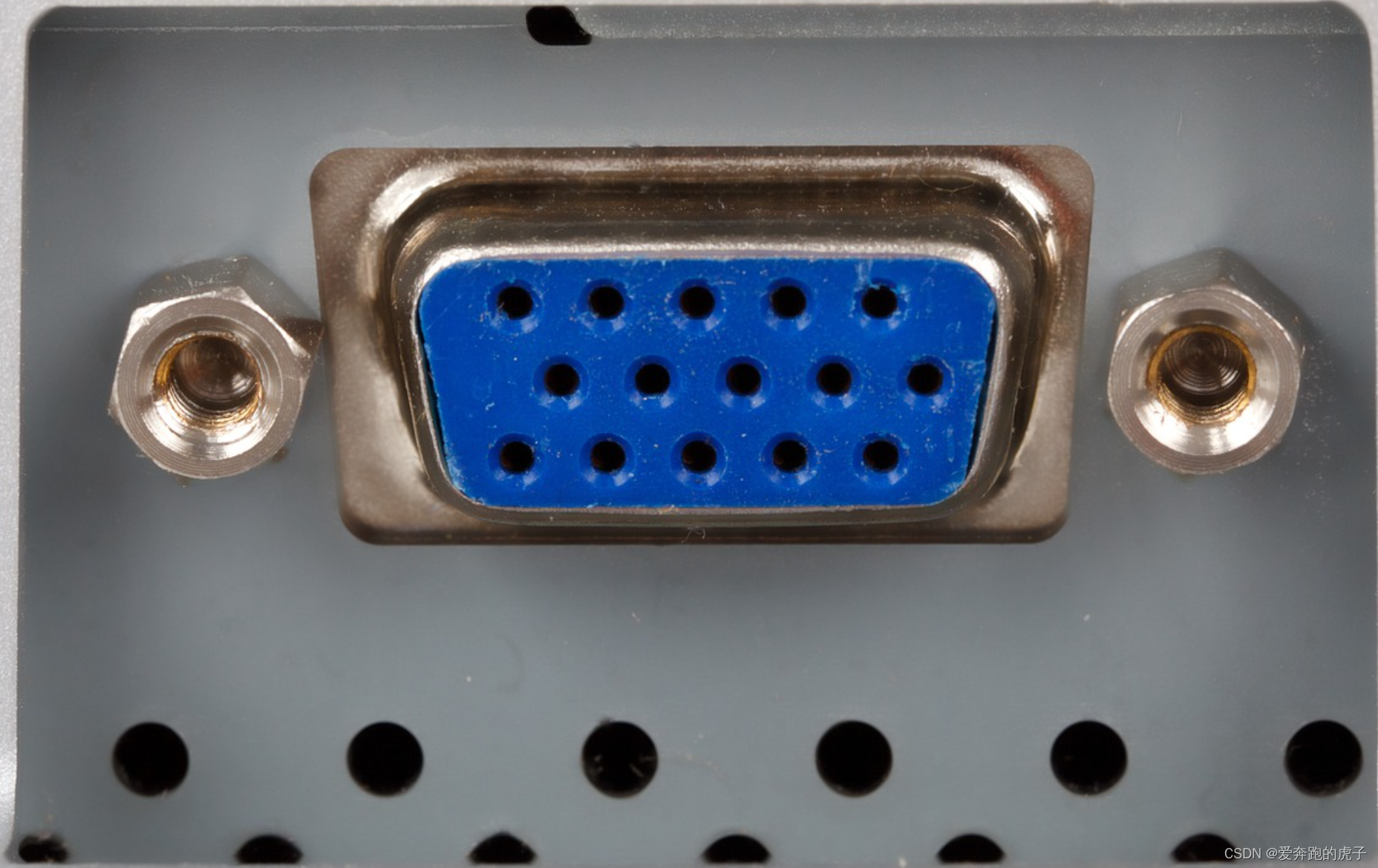

  VGA (Video Graphics Array)视频图形阵列是BM 于1987 年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用 VGA 标准输出数据的专用接口。VGA 接口共有15 针，分成3 排，每排5个孔，早期在显卡上应用最为广泛的接口类型。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。如图所示：

每个管脚具体的作用如下：

1. 红基色 red
2. 绿基色 green
3. 蓝基色 blue
4. 地址码 ID Bit
5. 自测试( 各家定义不同 )
6. 红接地
7. 绿接地
8. 蓝接地
9. 保留 ( 各家定义不同 )
10. 数字接地
11. 地址码
12. 地址码
13. 行同步
14. 场同步
15. 地址码

二、显示原理以及时序

  VGA 显示关键的是三个颜色，即红基色、绿基色和蓝基色，就是我们物理课上常说的三原色。

  VGA 的显示效果取决于RGB 三个分量的位数（即：色深）,最高24位(即RGB各8位)，16位(即R5位，G6位，B6位)，12位(即RGB各4位) 。色深越高能显示的颜色就越多，显示图片越鲜艳，现在主流的手机和电脑显示器都是8bit色深和10bit色深。

RGB信号在使用时的位宽有三种常见格式，具体跟显示器的设置有关：
1.RGB332，即R: G: B = 3: 3: 2
2. RGB565，即R: G: B = 5: 6: 5
3. RGB888，即R: G: B = 8: 8: 8
（ps：本次显示器支持的是RGB888）

所以想要正确的显示图像，只需要在显示器每个像素点上给出正确的RGB数值，就能达到想要的显示效果。

  显示器能显示的原理是根据电子束扫描的方式：逐行扫描是扫描从屏幕左上角第一点开始，从左至右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，CRT 对电子束进行消隐，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行帧同步，并使扫描回到屏幕左上方，同时进行场消隐,开始下一帧。

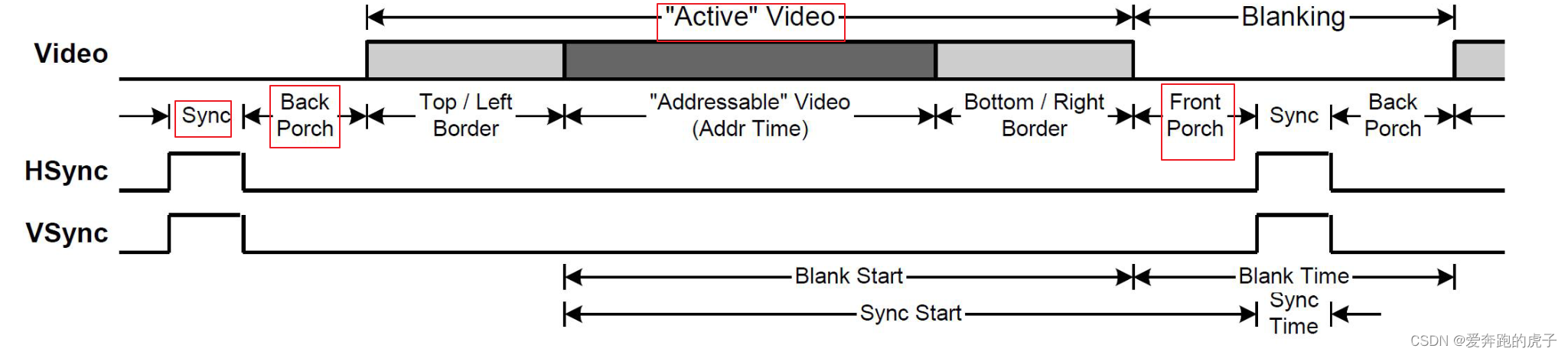

  那么我要显示一个19201080的画面，那只需要扫描19201080次吗？ 因为根据显示器扫描原理可知道，电子束每扫描一行或者一帧后，都需要时间进行消隐（我个人的理解就是电子束需要时间重置位置），所以实际上的扫描次数大于1920*1080次，时序图如下：

• sync是同步信号长度，hsync为行同步信号，vsync就为场同步信号
• backporch是后沿消隐长度
• active video 就是实际的显示画面长度
• front porch 是前沿消隐长度

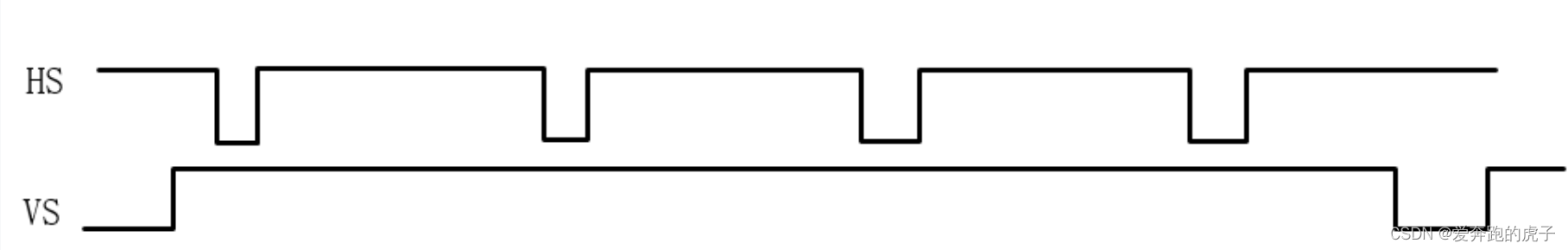

  其中，vsync是由hsync组成：

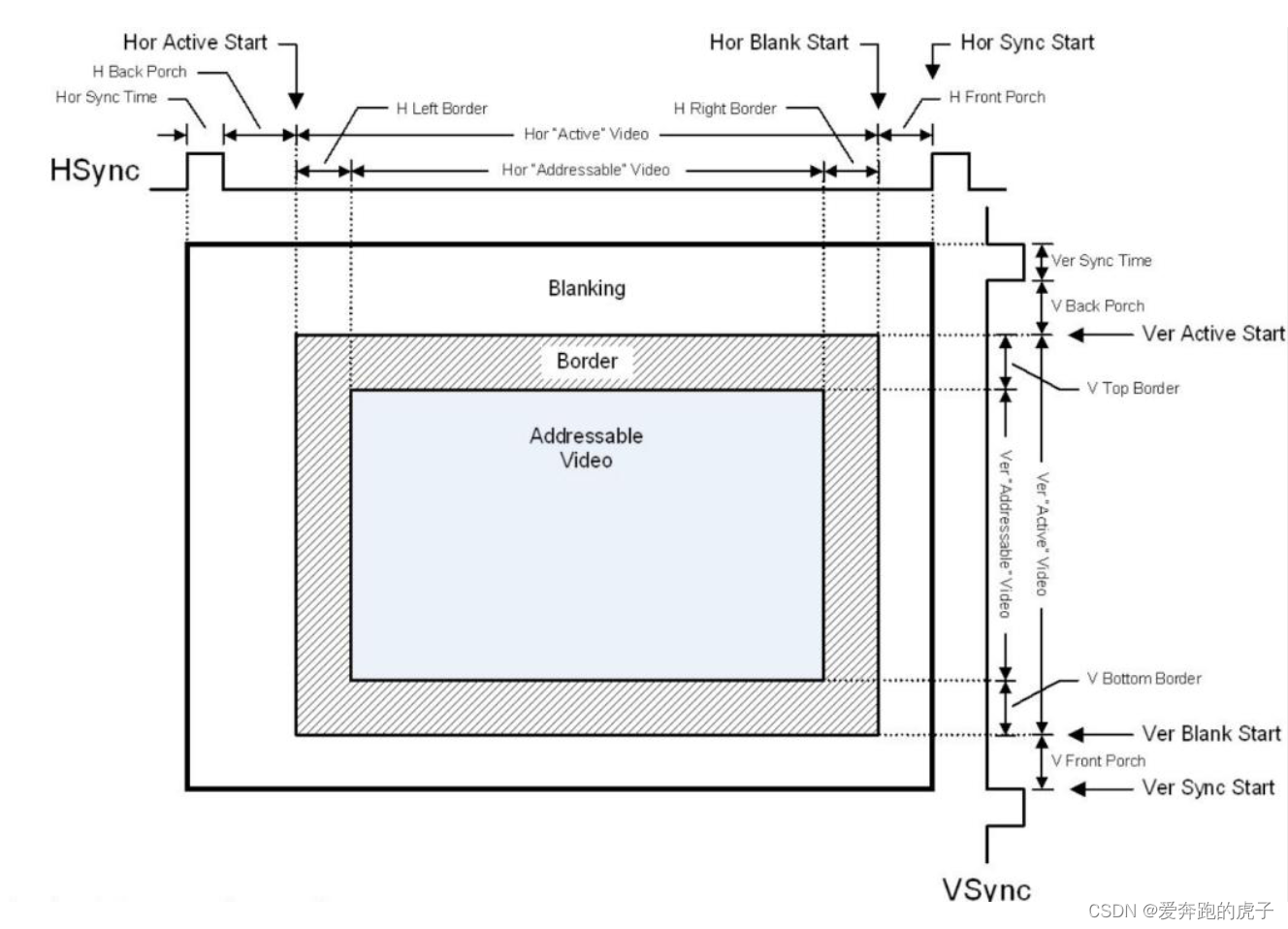

  所以一幅图像在显示器真实的情况是这样：

  不同分辨率的不同参数不同，大致分辨率表如下：

显示模式	时钟/Mhz	行同步hsync	行后沿	行有效	行前沿	行总共	场同步vsync	场后沿	场有效	场前沿	场总共
640×480@60Hz	25.2	96	48	640	16	800	2	33	480	10	525
800×600@60Hz	40	128	88	800	40	1056	4	23	600	1	628
1024×768@60Hz	65	136	160	1024	24	1344	6	29	768	3	806
1280×720@60Hz	74.25	40	220	1280	110	1650	5	20	720	5	750
1280×1024@60Hz	108	112	248	1280	48	1688	3	38	1024	1	1066
1920×1080@60Hz	148.5	44	148	1920	88	2200	5	36	1080	4	1125
3840×2160@60Hz	594	88	296	3840	196	4400	10	72	2160	8	2250

  时钟怎么算的呢？比如1920×1080@60hz的时钟=2200×1125×60=148.5M，其他的同理。

三、FPGA实现

  本次显示RGB888，1920×1080@60Hz的纯色绿画面，所以外部输入时钟为148.5M。

 //显示纯绿色图片
module vga_ctrl
(
    input                              clk ,    //输入148.5M时钟

    output  reg                        vs  ,	//输出vsync信号
    output  reg                        hs  ,	//输出hsynv信号
    output  reg     [23:0]             data 	//输出RGB数据，共24位
    );

    parameter       hcnt_max=2200;	//行扫描计数器等于行同步+行前沿+行有效+场后沿
    parameter       vcnt_max=1125;	//列扫描计数器等于场同步+场前沿+场有效+场后沿

	parameter       H_SYNC_TIME     =<
