一、什么是DSP48E1？

  DSP48E1是7系列底层资源之一，用来做数字逻辑运算的。代码里的大位宽的加法、乘法都会综合成DSP来计算，我们调用的加法器IP、乘法器IP也大多数是调用这个原语。因此，我们学会底层原语的使用有时候比直接调用IP更灵活。我们打开芯片结构图可以看到：

在这里插入图片描述

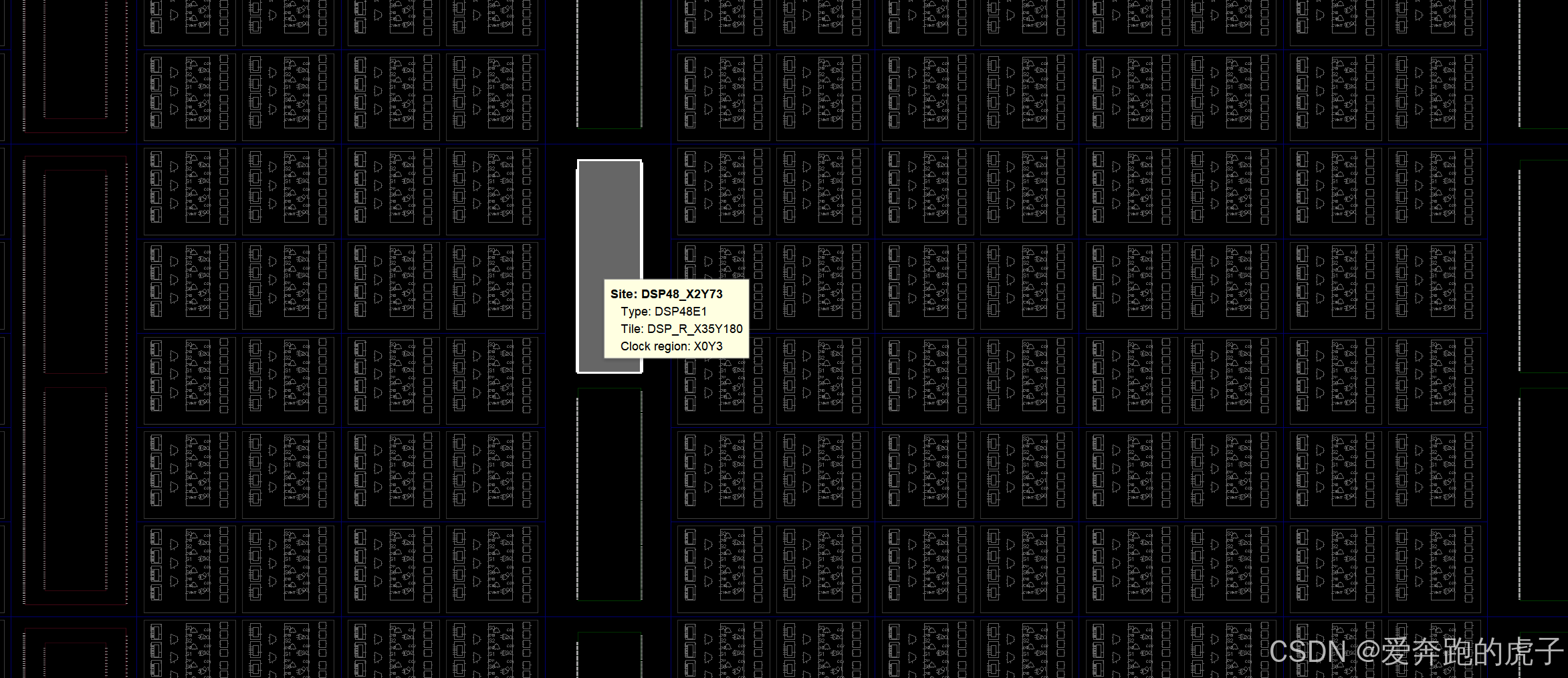

  DSP48E1一列一列的存在slicem周围，这样能尽可能保证我们的运算结果到达FF里的路径最短，降低布线延迟。

二、DSP48E1的内部结构

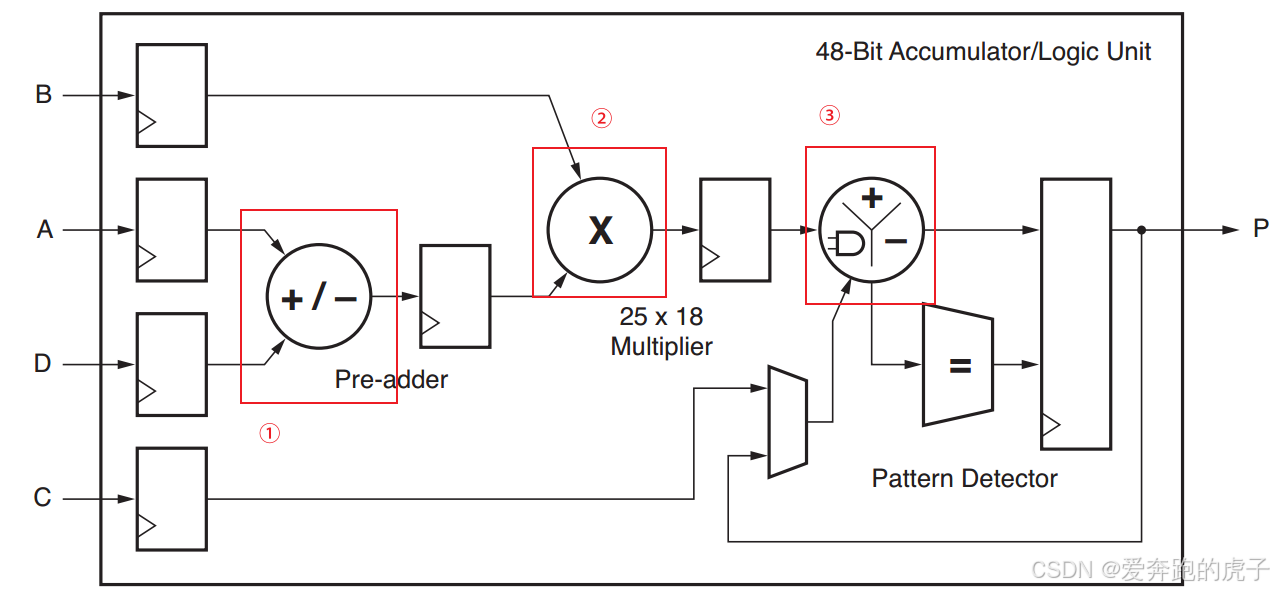

  DSP48E1的结构顶层框图如下所示；对于大部分用户使用情况来看只有五个端口，输入ABCD，输出P：

在这里插入图片描述

  1. 输入A为30位宽，输入B为18位宽，输入C为48位宽，输入D为25位宽，输出P为48位宽。
  2. ①为预加器，可以将A + D 的结果输出给下一级。
  3. ②为乘法器，可以将A + D 的结果 和 B相乘，一起实现 （A+D）*B。
  4. ③为累加器，可以将输入的信号相与、相加、相减，一起实现（A+D）*B ± C 或者 （A+D）*B ± P

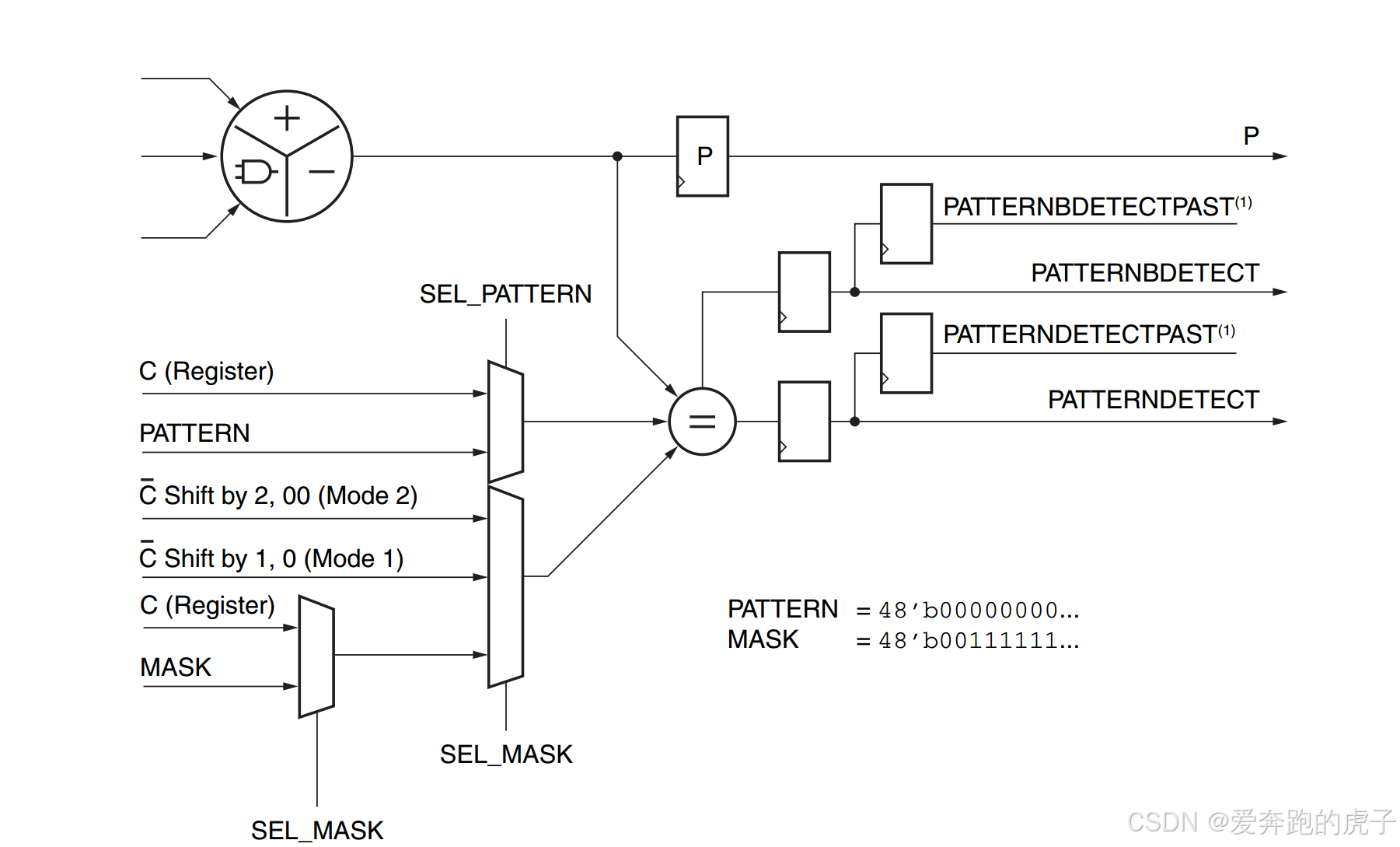

  5. Pattern Detector 为模式匹配器，可以设定对应的匹配模式然后输出对应的信号。

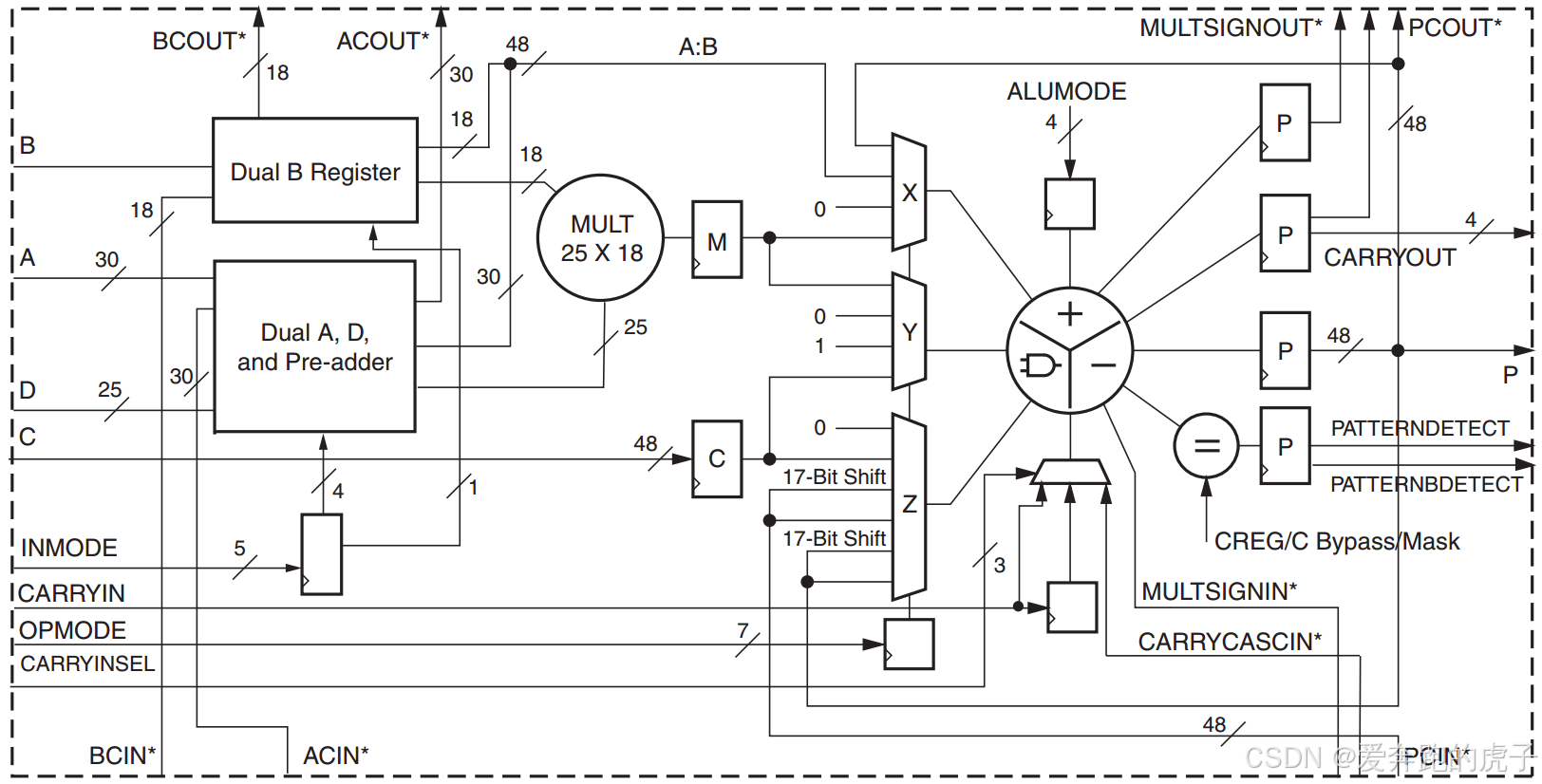

  整个DSP48E1的内部详细结构路径如下所示：
在这里插入图片描述

  1. 走线箭头上的 / 表示数据位宽
  2. 带 * 号的表示与级联相关，走的是专用路径，用户不能直接指定它的路由路径
  3. 除了上面说的输入 ABCD 和输出 P 五个端口，其它的都是配置信号，用来配置整个DSP工作模式和流水级数的
  4. Dual B Register 为输入端口B 的流水寄存器，主要是对B进行打拍的
  5. Dual A,D and Pre-adder 为 输入端口A和D的流水线寄存器和预加器，预加的结果取最低25位给后级的乘法器与B相乘

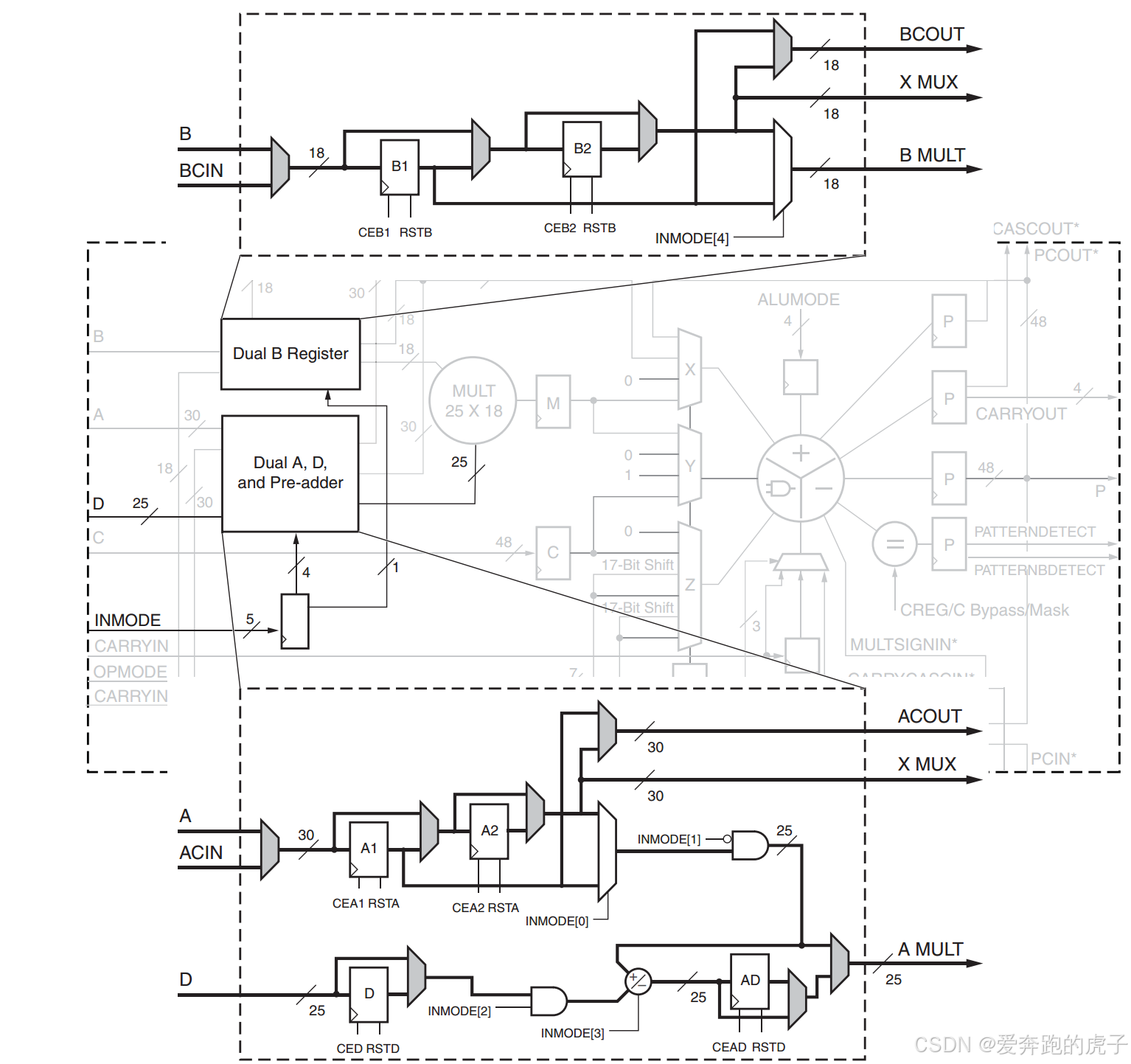

  Dual B Register 和Dual A,D and Pre-adder 的结构如下所示：

在这里插入图片描述

  1. 在Dual B Register中，输入为B端口或者上一级DSP级联过来的B端口，然后可配置流水级数，通过CEB1、CEB2，以及INMODE[4]选择输出。
  2. 在Dual A,D and Pre-adder中，A的路径和B端口一致，输入端口D可以选择一级流水然后和A相加或者相减，取结果的25位然后输出给后级。

三、DSP48E1原语端口

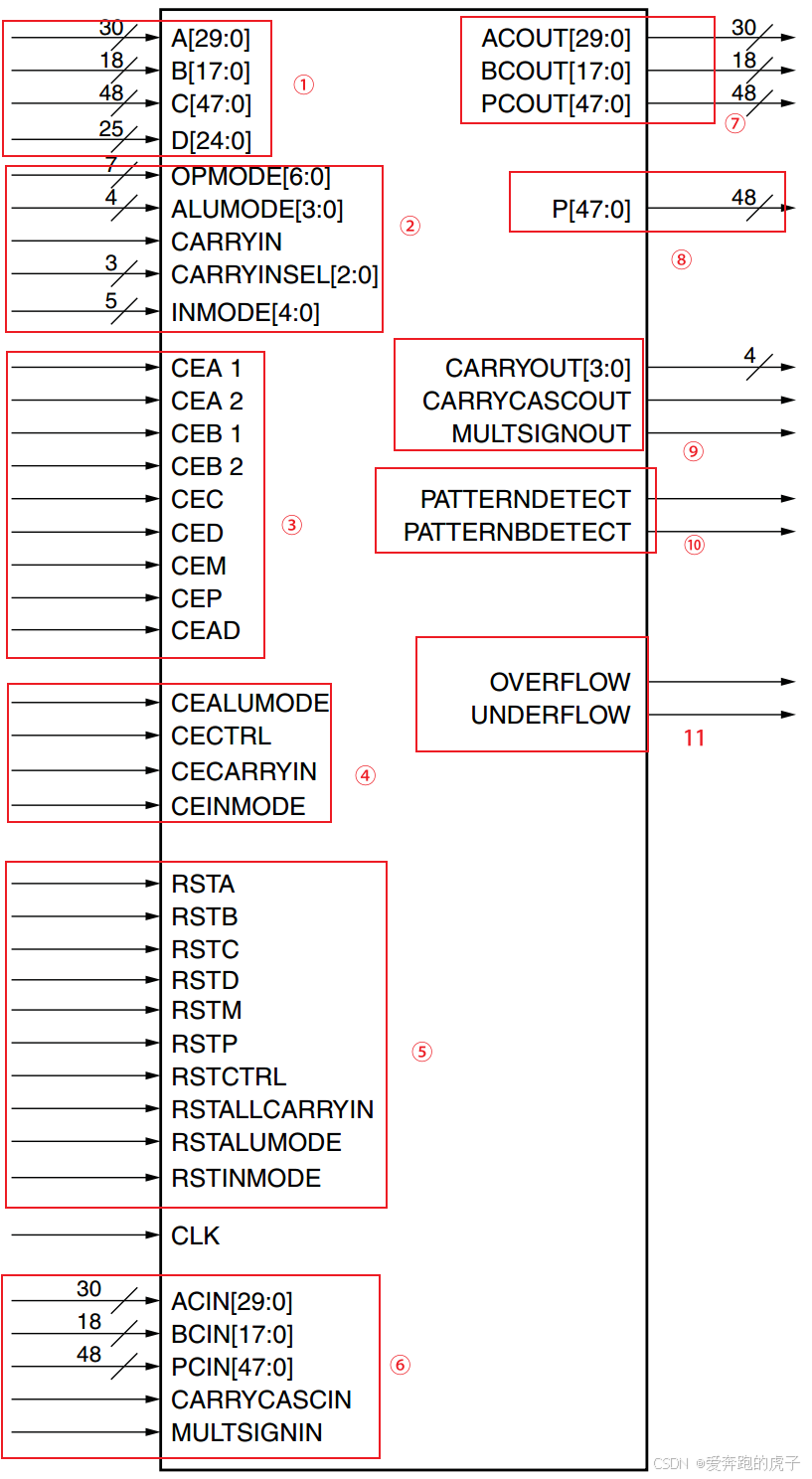

  下图显示了 DSP48E1 原语以及输入和输出端口以及每个端口的位宽：

在这里插入图片描述

  1. 为用户输入数据端口
  2. 为配置模式端口
  3. 为数据寄存器使能端口
  4. 为模式寄存器使能端口
  5. 为寄存器复位端口
  6. 级联输入端口
  7. 为级联输出端口
  8. 运算结果输出端口
  9. 级联输出端口
  10. 模式检测信号输出
  11. 溢出指示信号
端口名方向位宽 描述
A输入30 A[24:0] 是乘法器或预加法器的 A 输入，A[29:0] 是第二级加法器/减法器或逻辑函数的 A:B 连接输入的最高有效位
ACIN输入30 上一级DSP48E1的ACOUT 的级联数据输入
ACOUT输出30 级联数据输出至下一个DSP48E1的ACIN
ALUMODE输入4 控制第二级逻辑功能的选择，相加、相与、相减等
B输入18 乘法器的 B 输入。B[17:0] 是第二级加法器/减法器或逻辑函数的 A:B 连接输入的最低有效位
BCIN输入18 来自前一个 DSP48E1的BCOUT 的级联数据输入
BCOUT输出18 级联数据输出至下一个DSP48E1片的BCIN
C输入48 数据输入至第二级加法器/减法器、模式检测器或逻辑函数
CARRYCASCIN输入1 来自前一个 DSP48E1 切片的 CARRYCASCOUT 的级联进位输入
CARRYCASCOUT输出1 级联进位输出至下一个 DSP48E1 切片的 CARRYCASCIN
CARRYIN输入1 来自用户的FPGA逻辑输入
CARRYINSEL输入3 选择进位源
CARRYOUT输出4 累加器/加法器/逻辑单元的每个 12 位字段输出 4 位进位。常规 48 位操作仅使用 CARRYOUT3
CEA1输入1 第1个 A（输入）寄存器的时钟使能。仅当 AREG = 2 或 INMODE[0]= 1 时才使用 A1
CEA2输入1 第2个 A（输入）寄存器的时钟使能。仅当 AREG = 1 或 2 且 INMODE[0]=0 时才使用 A2
CEAD输入1 预加法器输出 AD 寄存器的时钟使能
CEALUMODE输入1 为 ALUMODE（控制输入）寄存器提供时钟使能
CEB1输入1 第1个 B（输入）寄存器的时钟使能。仅当 BREG = 2 或 INMODE[4] = 1 时才使用 B1
CEB2输入1 第2个 B（输入）寄存器的时钟使能。仅当 BREG = 1 或 2 且 INMODE[4]=0 时才使用 B2
CEC输入1 C（输入）寄存器的时钟使能
CECARRYIN输入1 CARRYIN（来自 FPGA 逻辑的输入）寄存器的时钟使能
CECTRL输入1 OPMODE 和 CARRYINSEL（控制输入）寄存器的时钟使能
CED输入1 D（输入）寄存器的时钟使能
CEINMODE输入1 INMODE 控制输入寄存器的时钟使能
CEM输入1 乘法 M寄存器的时钟使能
CEP输入1 P寄存器的时钟使能
CLK输入1 CLK 是 DSP48E1 输入时钟，所有内部寄存器和触发器共用
D输入25 25 位数据输入到预加法器或乘法器的另一个输入
INMODE输入5 这5个控制位选择预加法器、A、B 和 D 输入以及输入寄存器的功能。如果未连接，这些位应默认为 5’b00000
MULTSIGNIN输入1 用于 MACC 扩展的上一个 DSP48E1 切片的乘积结果的符号
MULTSIGNOUT输出1 乘法结果的符号级联到下一个 DSP48E1 切片，用于 MACC 扩展
OPMODE输入7 控制 DSP48E1 切片中的 X、Y 和 Z 多路复用器的输入
OVERFLOW输出1 与模式检测器的适当设置一起使用时的溢出指示器
P输出48 来自第二级加法器/减法器或逻辑函数的数据输出
PATTERNBDETECT输出1 P[47:0]与模式匹配指示信号
PATTERNDETECT输出1 P[47:0]与模式匹配指示信号
PCIN输入48 从上一个 DSP48E1 片的 PCOUT 级联数据输入到加法器
PCOUT输出48 级联数据输出至下一个DSP48E1片的PCIN

  其他的都是复位各个寄存器的复位信号了，这里就不一一展示了。

四、DSP48E1操作模式

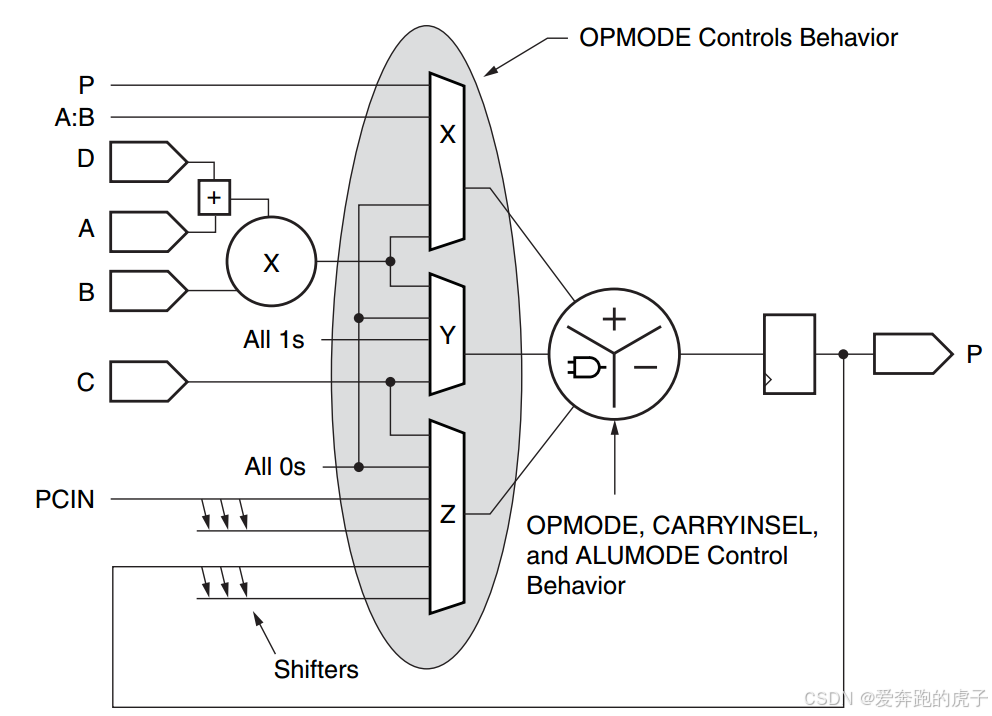

  DSP48E1 芯片的数学部分由一个 25 位预加法器、一个 25 位 x 18 位二进制补码乘法器以及三个 48 位数据路径多路复用器（输出 X、Y 和 Z）组成。接下来是一个三输入加法器/减法器或双输入逻辑单元。

在这里插入图片描述
  下面公式展示了P输出的多种运算组合：

在这里插入图片描述

  乘法器的两个 43 位部分乘积在发送到加法器/减法器之前会进行符号扩展至 48 位。当不使用第一级乘法器时，48 位双输入按位逻辑函数可实现 AND、OR、NOT、NAND、NOR、XOR 和 XNOR。这些函数的输入是通过 X 和 Z 多路复用器选择的 A:B、C、P 或 PCIN，Y 多路复用器根据逻辑运算选择全 1 或全 0。

4.1 属性端口说明

端口名设置（默认） 描述
ACASCREG 0, 1, 2 (1) 与 AREG 一起，选择 A 级联路径 ACOUT 上的 A 输入寄存器数量，此属性必须等于或小于 AREG 值：AREG = 0：ACASCREG 必须为 0 ；AREG = 1：ACASCREG 必须为 1 ；AREG = 2：ACASCREG 可以为 1 或 2
ADREG 0, 1 (1) 选择 AD寄存器的数量
ALUMODEREG 0, 1 (1) 选择 ALUMODE 输入寄存器的数量
AREG 0, 1, 2 (1) 选择 A 输入寄存器的数量。选择 1 时，使用 A2 寄存器
BCASCREG 0, 1, 2 (1) 与 BREG 一起，选择 B 级联路径 BCOUT 上的 B 输入寄存器数量。此属性必须等于或小于 BREG 值：BREG = 0：BCASCREG 必须为 0 ； BREG = 1：BCASCREG 必须为 1 ；BREG = 2：BCASCREG 可以为 1 或 2
BREG 0, 1, 2 (1) 选择B输入寄存器的数量。选择1时，使用B2寄存器
CARRYINREG 0, 1(1) 选择 CARRYIN 输入寄存器的数量
CARRYINSELREG 0, 1(1) 选择 CARRYINSEL 输入寄存器的数量
CREG 0, 1(1) 选择 C ​​输入寄存器的数量
DREG 0, 1(1) 选择 D ​​输入寄存器的数量
INMODEREG 0, 1(1) 选择 INMODE 输入寄存器的数量
MREG 0, 1(1) 选择 M 流水线寄存器的数量
OPMODEREG 0, 1(1) 选择 OPMODE 输入寄存器的数量
PREG 0, 1(1) 选择P输出寄存器的数量
A_INPUT DIRECT, CASCADE (DIRECT) 选择 A 端口的输入为直接输入 (DIRECT) 或来自前一个切片的级联输入 (CASCADE)
B_INPUT DIRECT, CASCADE (DIRECT) 选择 B 端口的输入为直接输入 (DIRECT) 或来自前一个切片的级联输入 (CASCADE)
USE_DPORT TRUE, FALSE (FALSE) 确定预加器和 D 端口是否使用
USE_MULT NONE, MULTIPLY, DYNAMIC (MULTIPLY) 选择乘法器的使用。设置为 NONE 可在仅使用加法器/逻辑单元时节省电量。 DYNAMIC 设置表示用户正在动态切换 A*B 和 A:B 操作
USE_SIMD ONE48, TWO24,FOUR12 (ONE48) 选择加法器/减法器的操作模式。属性设置可以是一个 48 位加法器模式 (ONE48)、两个 24 位加法器模式 (TWO24) 或四个 12 位加法器模式 (FOUR12)
AUTORESET_PATDETNO_RESET, RESET_MATCH, RESET_NOT_MATCH (NO_RESET) 如果在此时钟周期上发生了模式检测事件，则在下一个时钟周期自动重置 P 寄存器（累计值或计数器值）
MASK48 位字段 此 48 位值用于在模式检测期间屏蔽某些位。当 MASK 位设置为 1 时，将忽略相应的模式位。当 MASK 位设置为 0 时，将比较模式位
PATTERN48 位字段 该 48 位值用于模式检测器
SEL_MASK48 位字段 选择用于模式检测器的掩码。C 和 MASK 设置用于模式检测器的标准用途（计数器、溢出检测等）。ROUNDING_MODE1（Cbar 左移 1）和 ROUNDING_MODE2（C-bar 左移 2）
SEL_PATTERNPATTERN, C (PATTERN) 选择模式字段的输入源。输入源可以是 48 位动态“C”输入，也可以是 48 位静态属性字段
USE_PATTERN_DETECTNO_PATDET, PATDET (NO_PATDET) 选择是否使用 (PATDET) 或不使用 (NO_PATDET) 模式检测器和相关功能。此属性仅用于速度规范和仿真模型目的

4.2 INMODE[3:0] 功能

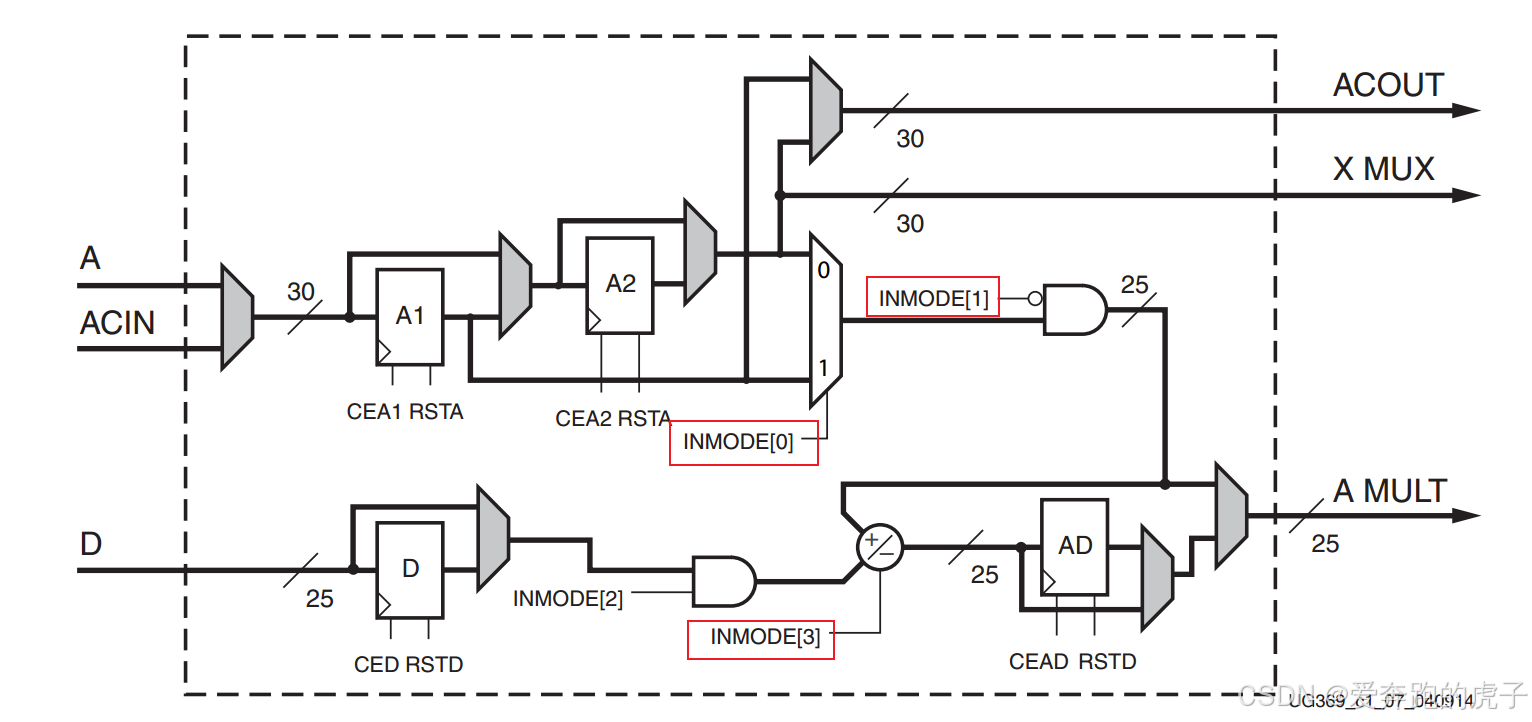

  INMODE是用来配置Dual B Register 和Dual A,D and Pre-adder流水级数的，具体配置路径如下所示：

在这里插入图片描述
在这里插入图片描述

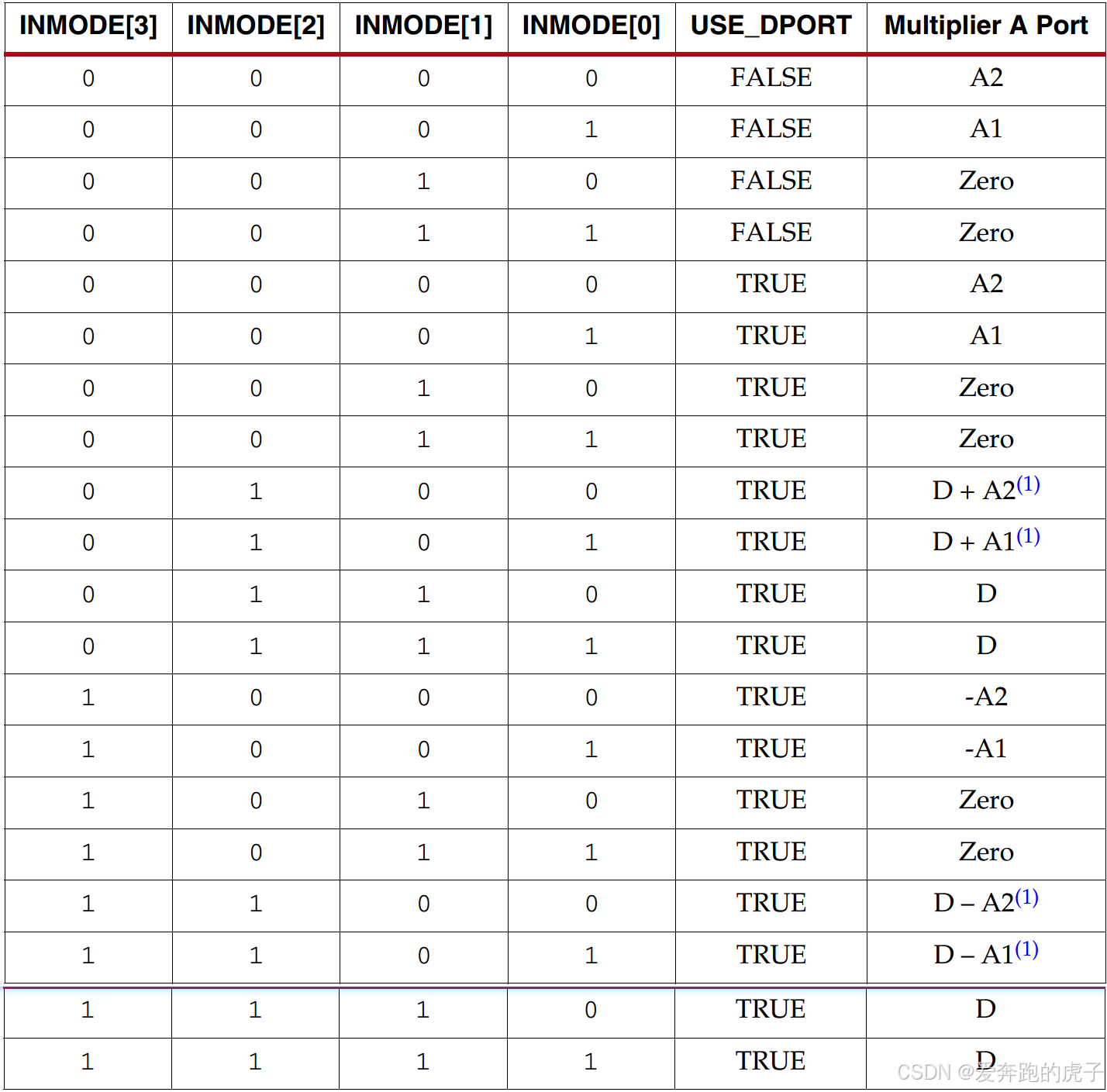

  整个配置功能表如下所示：

在这里插入图片描述

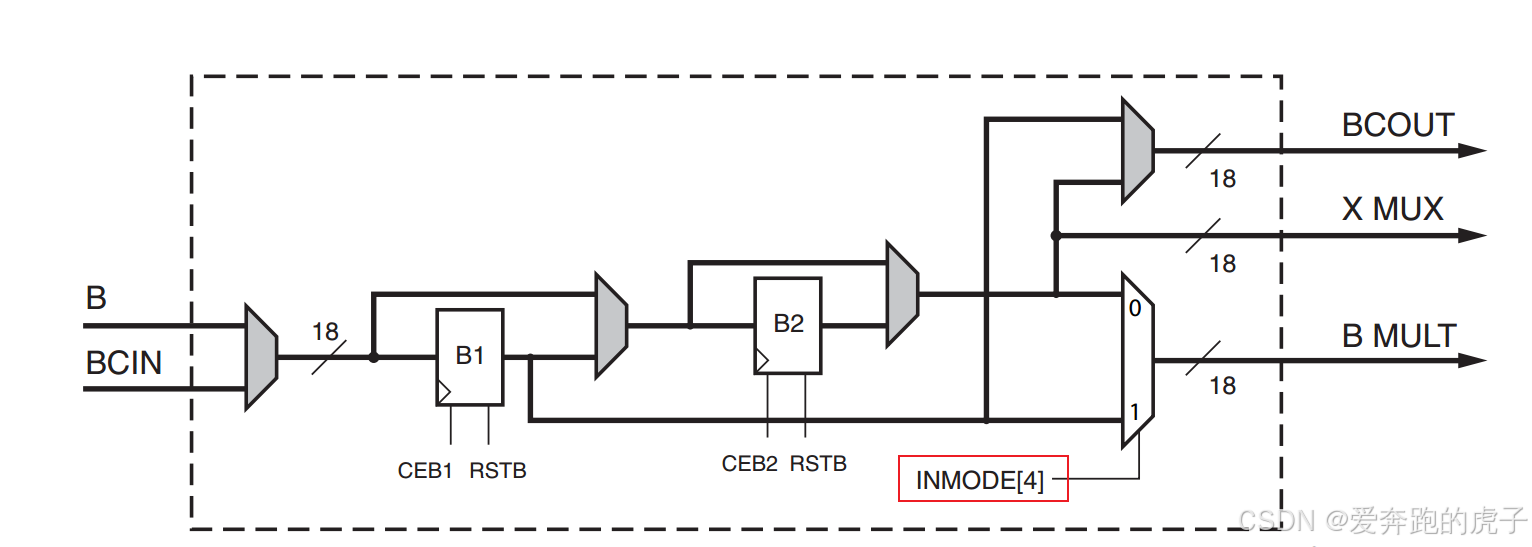

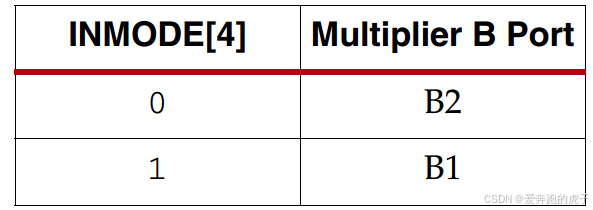

  INMODE[4]选择B寄存器输出：

在这里插入图片描述

4.3 OPMODE[6:0] 功能

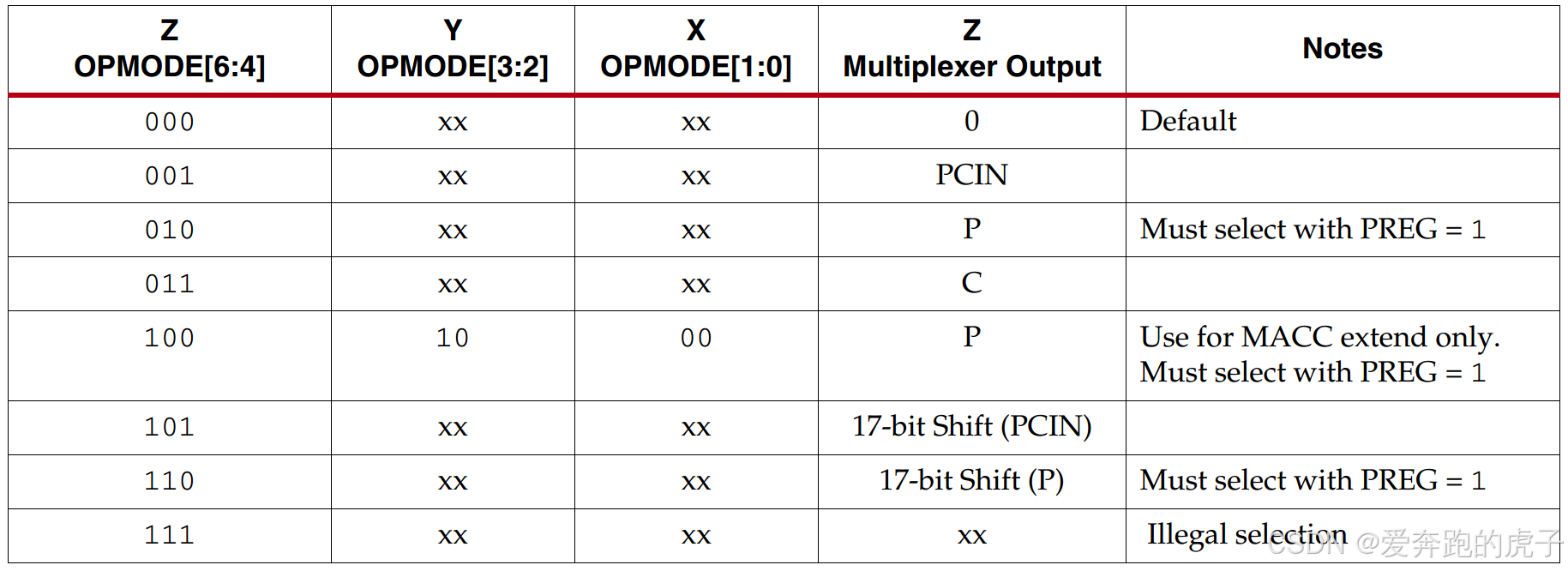

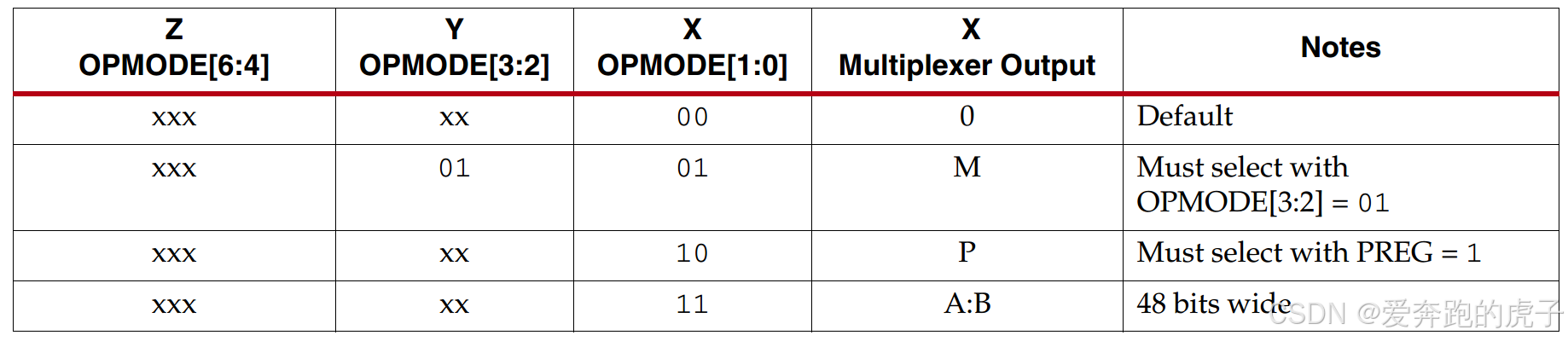

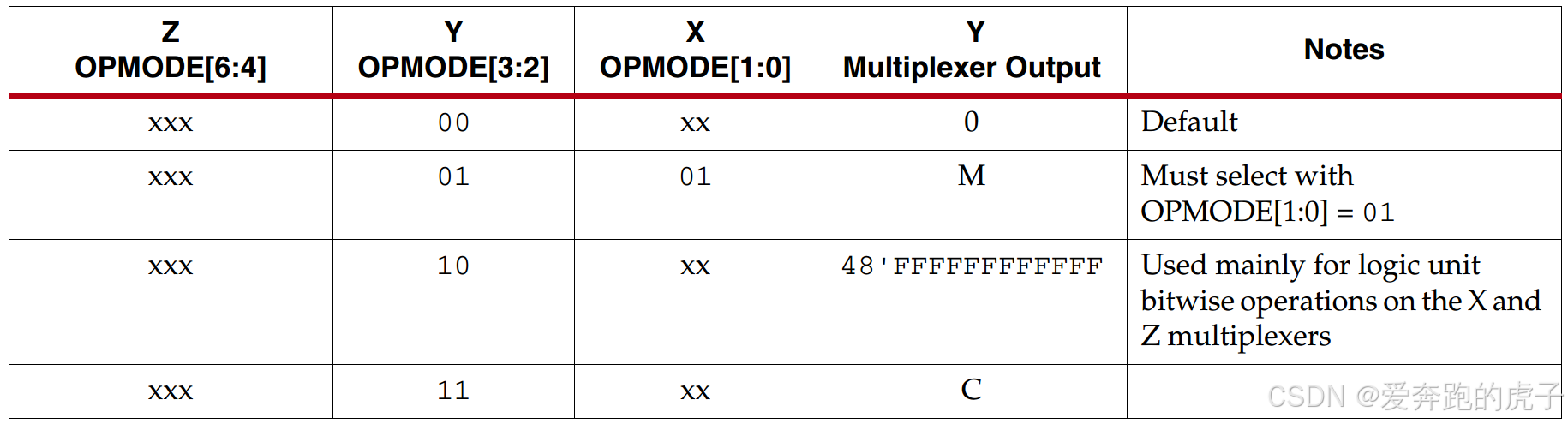

  OPMODE的功能主要是控制X、Y、Z多路选择器的输出：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

4.4 ALUMODE [3:0] 功能

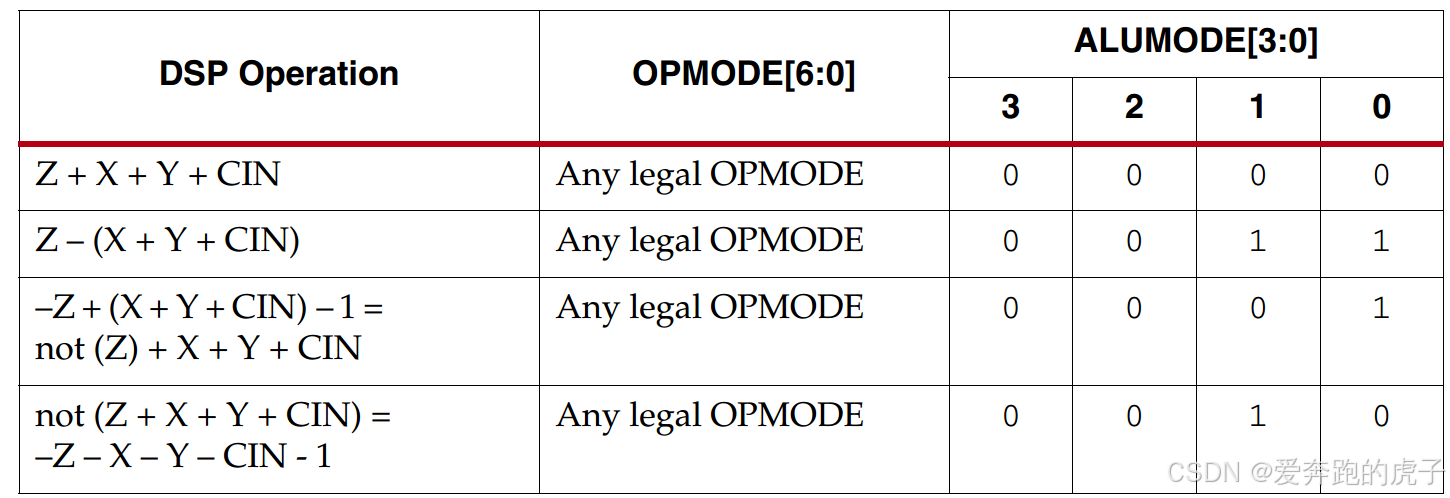

  4 位 ALUMODE 控制第二级加法/减法/逻辑单元的行为。 ALUMODE = 0000 选择 Z + (X + Y + CIN) 形式的加法运算。CIN 是 CARRYIN 多路复用器的输出

在这里插入图片描述

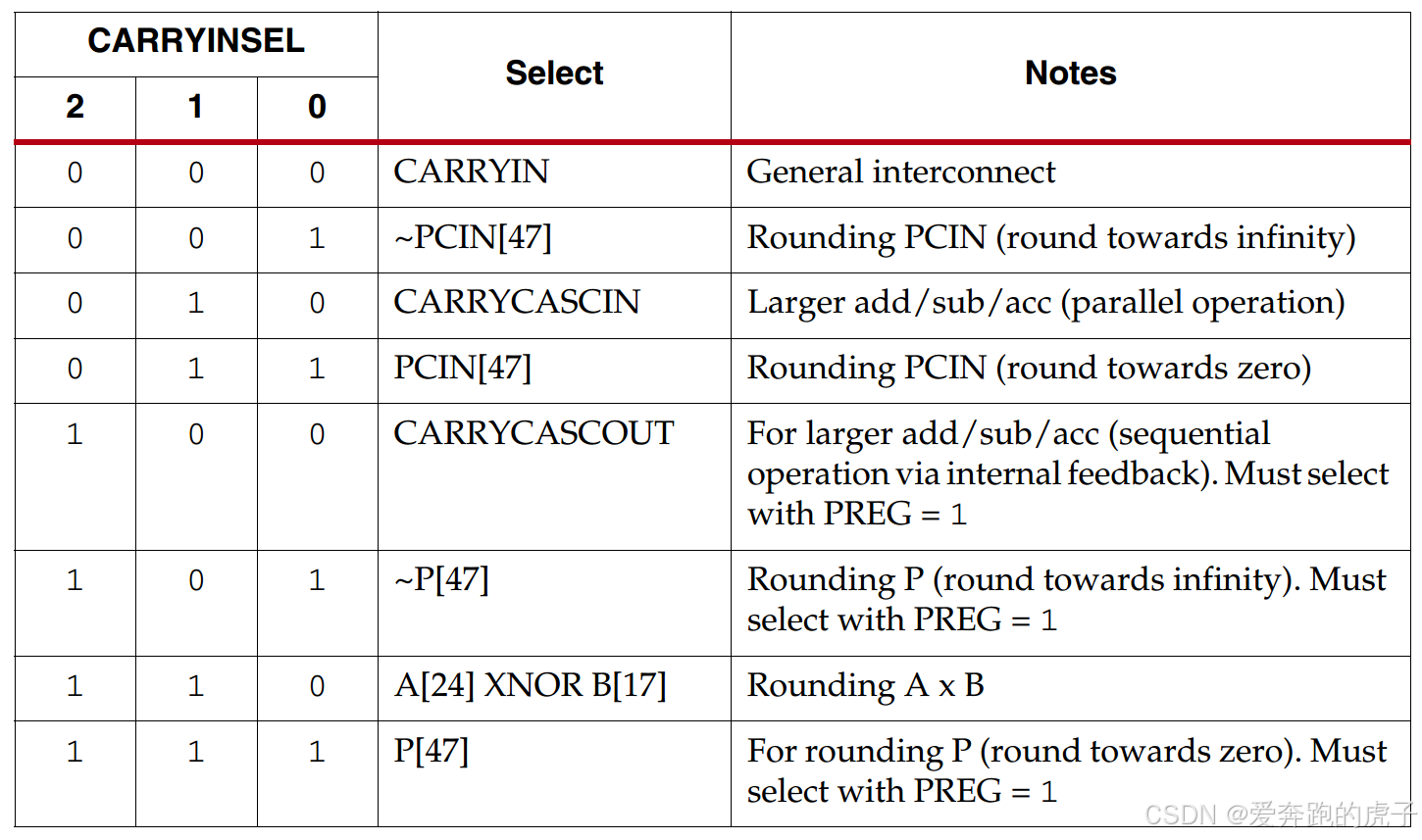

  CARRYIN 多路复用器输出如下所示：

在这里插入图片描述
在这里插入图片描述

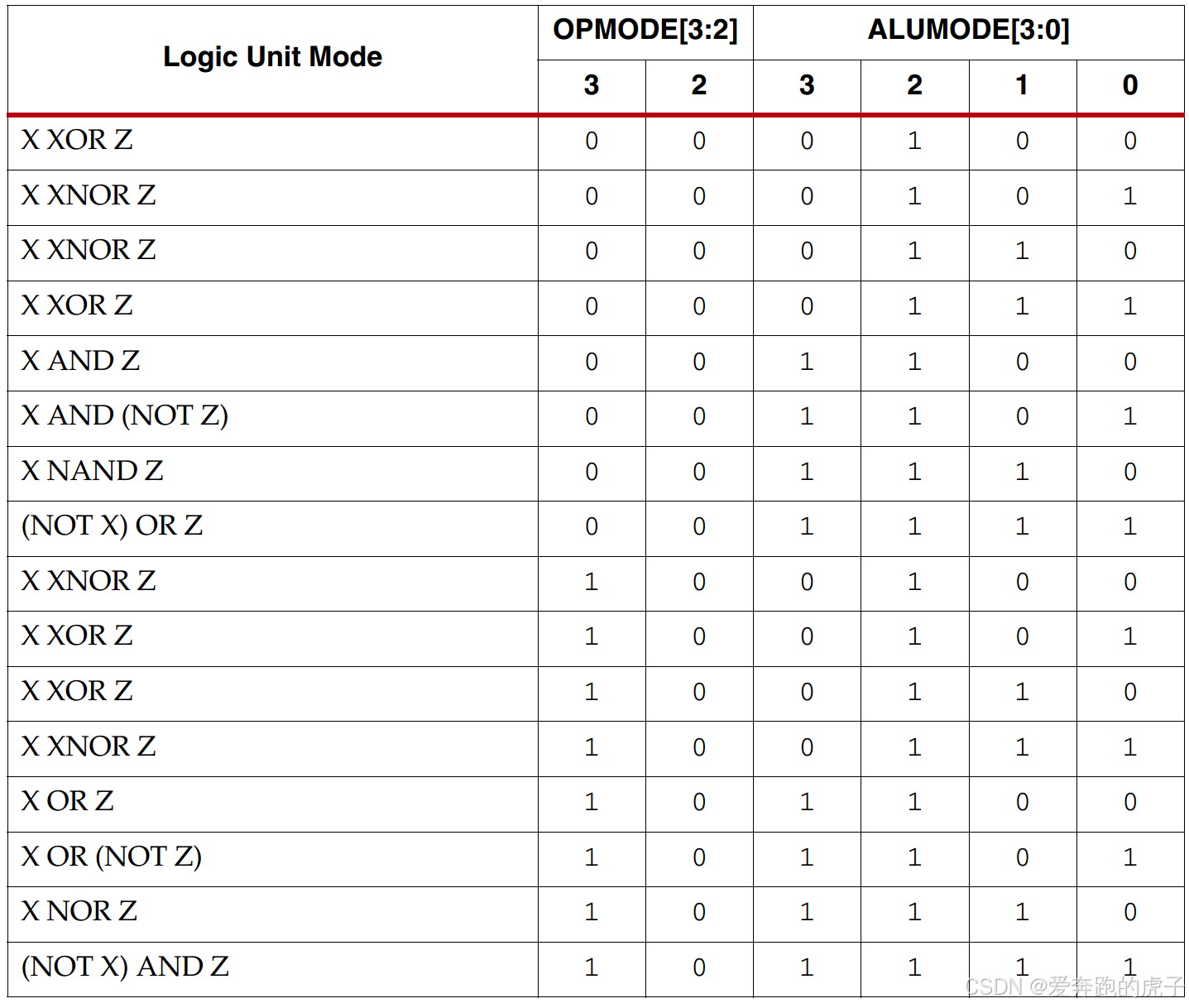

  通过使用第二级三输入加法器，DSP48E1 片能够执行加法、减法和简单的逻辑功能。 下表列出了可以在三输入加法器/减法器/逻辑单元的第二级中实现的逻辑功能：

在这里插入图片描述

五、原码、反码、补码的运算

  在验证DSP之前，我们来回顾一下在计算机中的运算机制。我们知道计算机只能识别二进制数，而数字分为有符号数，无符号数。那么为了计算机能区分出来有符号数，无符号数，就用最高位作为符号位来区分；也就有了原码、反码、补码的机制。
  我们知道，正数的原码、反码、补码相同；负数的反码等于原码（除了符号位）取反，补码等于反码 + 1。而在计算机中，数字通常是由补码的形式存放，计算也是以补码的形式计算。
  例如，一个8位正整数 5的原码、反码、补码都 = 0000_0101，一个8位正整数9的原码、反码、补码都=0000_1001；因此 8 + 5 = 0000_0101 + 0000_1001 = 0000_1110 = 14；乘法的话使用的是布斯公式，具体想了解的可以去搜一下，这里不过多讲解。
  例如，一个8位的负正数 -6的原码= 1000_0110，反码= 1111_1001，补码=1111_1010；一个8位负整数 -5的原码= 1000_0101，反码＝1111_1010，补码=1111_1011；因此 -6 - 5 = 1111_1010 + 1111_1011 = 1_1111_0101，最高位舍弃得到补码1111_0101，符号位不变，取反+ 1 = 1000_1011 = -11。 在DSP48E1里面的运算也是基于二进制补码。

六、仿真验证

  前面介绍DSP内部结构以及端口说明，我们来实际仿真一下，根据自己的需求来例化不同的功能。由上面的端口说明可知，大部分使用DSP48E1只需要配置INMODE、OPMODE、ALUMODE就能定制出自己想要的算术功能。DSP48E1原语如下：

DSP48E1 #(
      // Feature Control Attributes: Data Path Selection
      .A_INPUT("DIRECT"),               // Selects A input source, "DIRECT" (A port) or "CASCADE" (ACIN port)
      .B_INPUT("DIRECT"),               // Selects B input source, "DIRECT" (B port) or "CASCADE" (BCIN port)
      .USE_DPORT("FALSE"),              // Select D port usage (TRUE or FALSE)
      .USE_MULT("MULTIPLY"),            // Select multiplier usage ("MULTIPLY", "DYNAMIC", or "NONE")
      .USE_SIMD("ONE48"),               // SIMD selection ("ONE48", "TWO24", "FOUR12")
      // Pattern Detector Attributes: Pattern Detection Configuration
      .AUTORESET_PATDET("NO_RESET"),    // "NO_RESET", "RESET_MATCH", "RESET_NOT_MATCH"
      .MASK(48'h3fffffffffff),          // 48-bit mask value for pattern detect (1=ignore)
      .PATTERN(48'h000000000000),       // 48-bit pattern match for pattern detect
      .SEL_MASK("MASK"),                // "C", "MASK", "ROUNDING_MODE1", "ROUNDING_MODE2"
      .SEL_PATTERN("PATTERN"),          // Select pattern value ("PATTERN" or "C")
      .USE_PATTERN_DETECT("NO_PATDET"), // Enable pattern detect ("PATDET" or "NO_PATDET")
      // Register Control Attributes: Pipeline Register Configuration
      .ACASCREG(1),                     // Number of pipeline stages between A/ACIN and ACOUT (0, 1 or 2)
      .ADREG(1),                        // Number of pipeline stages for pre-adder (0 or 1)
      .ALUMODEREG(1),                   // Number of pipeline stages for ALUMODE (0 or 1)
      .AREG(1),                         // Number of pipeline stages for A (0, 1 or 2)
      .BCASCREG(1),                     // Number of pipeline stages between B/BCIN and BCOUT (0, 1 or 2)
      .BREG(1),                         // Number of pipeline stages for B (0, 1 or 2)
      .CARRYINREG(1),                   // Number of pipeline stages for CARRYIN (0 or 1)
      .CARRYINSELREG(1),                // Number of pipeline stages for CARRYINSEL (0 or 1)
      .CREG(1),                         // Number of pipeline stages for C (0 or 1)
      .DREG(1),                         // Number of pipeline stages for D (0 or 1)
      .INMODEREG(1),                    // Number of pipeline stages for INMODE (0 or 1)
      .MREG(1),                         // Number of multiplier pipeline stages (0 or 1)
      .OPMODEREG(1),                    // Number of pipeline stages for OPMODE (0 or 1)
      .PREG(1)                          // Number of pipeline stages for P (0 or 1)
   )
   DSP48E1_inst (
      // Cascade: 30-bit (each) output: Cascade Ports
      .ACOUT(ACOUT),                   // 30-bit output: A port cascade output
      .BCOUT(BCOUT),                   // 18-bit output: B port cascade output
      .CARRYCASCOUT(CARRYCASCOUT),     // 1-bit output: Cascade carry output
      .MULTSIGNOUT(MULTSIGNOUT),       // 1-bit output: Multiplier sign cascade output
      .PCOUT(PCOUT),                   // 48-bit output: Cascade output
      // Control: 1-bit (each) output: Control Inputs/Status Bits
      .OVERFLOW(OVERFLOW),             // 1-bit output: Overflow in add/acc output
      .PATTERNBDETECT(PATTERNBDETECT), // 1-bit output: Pattern bar detect output
      .PATTERNDETECT(PATTERNDETECT),   // 1-bit output: Pattern detect output
      .UNDERFLOW(UNDERFLOW),           // 1-bit output: Underflow in add/acc output
      // Data: 4-bit (each) output: Data Ports
      .CARRYOUT(CARRYOUT),             // 4-bit output: Carry output
      .P(P),                           // 48-bit output: Primary data output
      // Cascade: 30-bit (each) input: Cascade Ports
      .ACIN(ACIN),                     // 30-bit input: A cascade data input
      .BCIN(BCIN),                     // 18-bit input: B cascade input
      .CARRYCASCIN(CARRYCASCIN),       // 1-bit input: Cascade carry input
      .MULTSIGNIN(MULTSIGNIN),         // 1-bit input: Multiplier sign input
      .PCIN(PCIN),                     // 48-bit input: P cascade input
      // Control: 4-bit (each) input: Control Inputs/Status Bits
      .ALUMODE(ALUMODE),               // 4-bit input: ALU control input
      .CARRYINSEL(CARRYINSEL),         // 3-bit input: Carry select input
      .CLK(CLK),                       // 1-bit input: Clock input
      .INMODE(INMODE),                 // 5-bit input: INMODE control input
      .OPMODE(OPMODE),                 // 7-bit input: Operation mode input
      // Data: 30-bit (each) input: Data Ports
      .A(A),                           // 30-bit input: A data input
      .B(B),                           // 18-bit input: B data input
      .C(C),                           // 48-bit input: C data input
      .CARRYIN(CARRYIN),               // 1-bit input: Carry input signal
      .D(D),                           // 25-bit input: D data input
      // Reset/Clock Enable: 1-bit (each) input: Reset/Clock Enable Inputs
      .CEA1(CEA1),                     // 1-bit input: Clock enable input for 1st stage AREG
      .CEA2(CEA2),                     // 1-bit input: Clock enable input for 2nd stage AREG
      .CEAD(CEAD),                     // 1-bit input: Clock enable input for ADREG
      .CEALUMODE(CEALUMODE),           // 1-bit input: Clock enable input for ALUMODE
      .CEB1(CEB1),                     // 1-bit input: Clock enable input for 1st stage BREG
      .CEB2(CEB2),                     // 1-bit input: Clock enable input for 2nd stage BREG
      .CEC(CEC),                       // 1-bit input: Clock enable input for CREG
      .CECARRYIN(CECARRYIN),           // 1-bit input: Clock enable input for CARRYINREG
      .CECTRL(CECTRL),                 // 1-bit input: Clock enable input for OPMODEREG and CARRYINSELREG
      .CED(CED),                       // 1-bit input: Clock enable input for DREG
      .CEINMODE(CEINMODE),             // 1-bit input: Clock enable input for INMODEREG
      .CEM(CEM),                       // 1-bit input: Clock enable input for MREG
      .CEP(CEP),                       // 1-bit input: Clock enable input for PREG
      .RSTA(RSTA),                     // 1-bit input: Reset input for AREG
      .RSTALLCARRYIN(RSTALLCARRYIN),   // 1-bit input: Reset input for CARRYINREG
      .RSTALUMODE(RSTALUMODE),         // 1-bit input: Reset input for ALUMODEREG
      .RSTB(RSTB),                     // 1-bit input: Reset input for BREG
      .RSTC(RSTC),                     // 1-bit input: Reset input for CREG
      .RSTCTRL(RSTCTRL),               // 1-bit input: Reset input for OPMODEREG and CARRYINSELREG
      .RSTD(RSTD),                     // 1-bit input: Reset input for DREG and ADREG
      .RSTINMODE(RSTINMODE),           // 1-bit input: Reset input for INMODEREG
      .RSTM(RSTM),                     // 1-bit input: Reset input for MREG
      .RSTP(RSTP)                      // 1-bit input: Reset input for PREG
   );

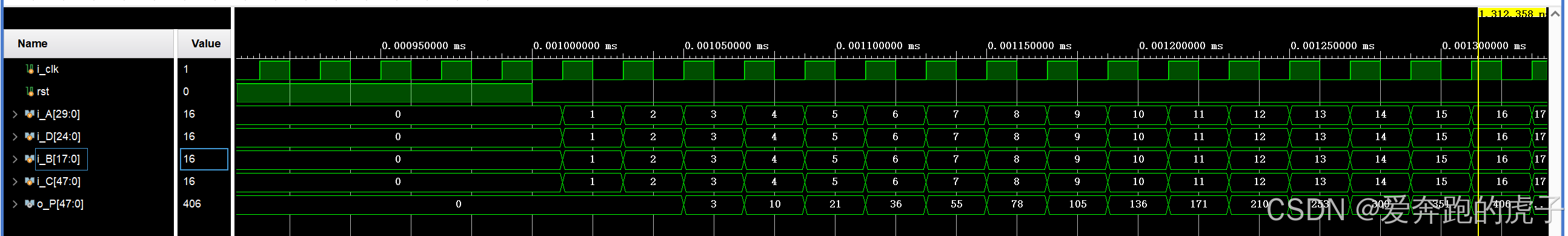

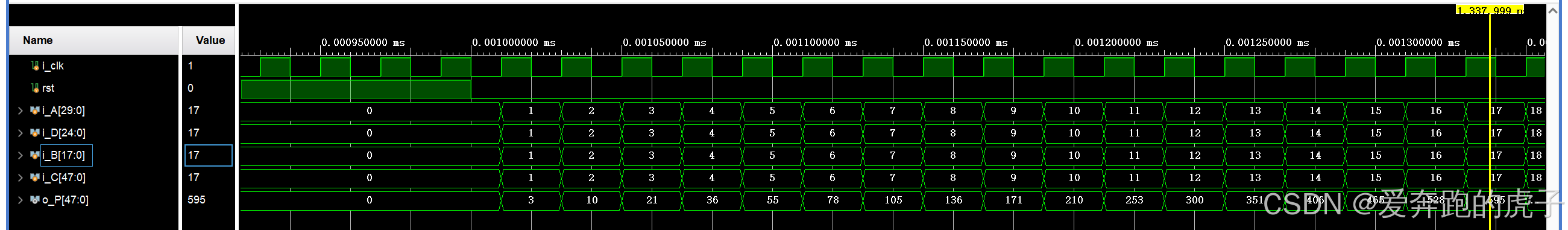

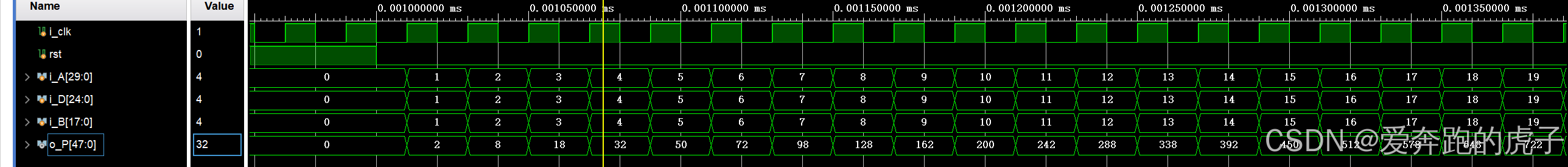

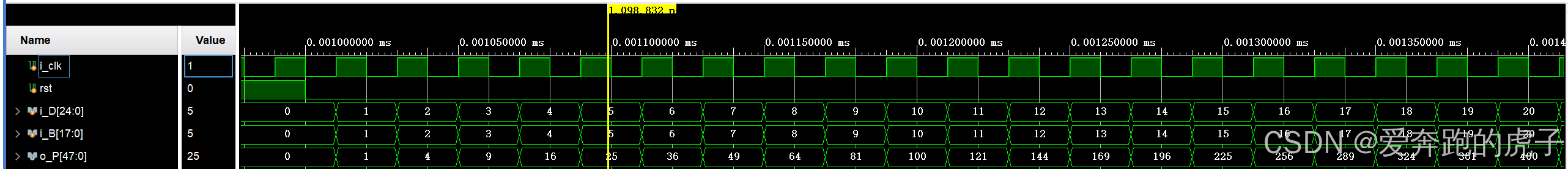

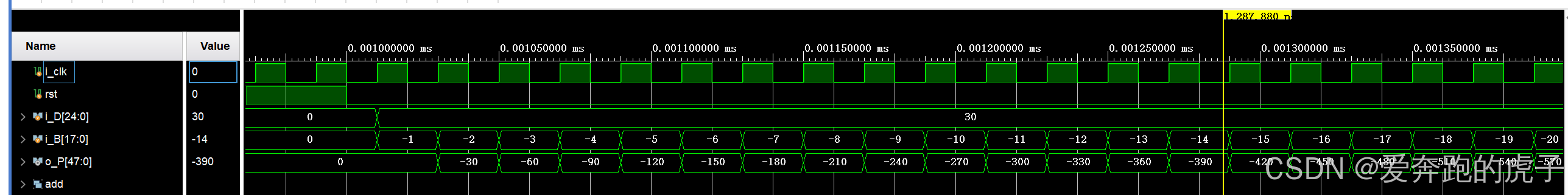

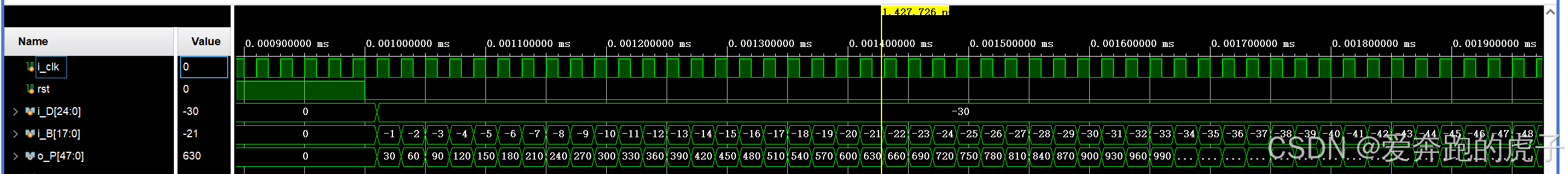

6.1 B*D的仿真

  我们先只使用乘法器；DSP48E1里面只有一个乘法器资源，两个输入位宽分别是25、18位，因此输出最大位宽为43位。由上面DSP48E1内部结构可知，乘法器的一个输入只能是B端口，另一端口输入可以是A[24:0]，D、或者A+D的低25位。

  流水分析：

  • B端口可配置 0、1、2级流水
  • A端口可配置 0、1、2级流水
  • D端口只能配置0、1级流水
  • AD寄存器可以配置 0、1级流水
  • 乘法器输出后的M寄存器可配置0、1级流水
  • 输出P寄存器可配置0、1级流水

  因此我们在使用乘法器的时候，除了需要注意两个输入端口的流水一样，这样才符合平常的使用；还需要注意整个乘法器的流水级数可配置为0 ~ 4级流水，只有选择合适的流水线级数时，整个乘法器才能高速运行。我们先不设置流水线级数，即输入到输出0拍延迟，仿真代码如下：

`timescale 1ns / 1ps

module tb_mult_B18_D25();


    reg                                                 i_clk   ;
    reg                                                 rst     ;
    reg             [24:0]                              i_D     ;
    reg             [17:0]                              i_B     ;
    wire            [47:0]                              o_P     ;

initial begin
    i_clk = 0;
    rst   = 1 ;
    i_D = 25'd0;
    i_B = 18'd0;
    #1000;
     rst   = 0 ;
end

always #10 i_clk = ~i_clk;

always @(posedge i_clk) begin
    if(rst == 1'b1)begin
        i_D <= 'd0;
        i_B <= 'd0;
    end
    else begin
        i_D <= i_D + 1'b1 ;
        i_B <= i_B + 1'b1 ;
    end
end

mult_B18_D25#(
    .BREG    ( 0 ),
    .DREG    ( 0 ),
    .ALUMODE ( 4'b0000 ),
    .INMODE  ( 5'b00110 ),
    .OPMODE  ( 7'b0000101 )
)u_mult_B18_D25(
    .i_clk   ( i_clk   ),
    .i_D     ( i_D     ),
    .i_B     ( i_B     ),
    .o_P     ( o_P     )
);

endmodule

在这里插入图片描述
  乘法结果正确，输入输出0拍延迟，接下来我们仿真负数的乘法，仿真代码如下：

`timescale 1ns / 1ps

module tb_mult_B18_D25();


    reg                                                 i_clk   ;
    reg                                                 rst     ;
    reg             [24:0]                              i_D     ;
    reg             [17:0]                              i_B     ;
    wire            [47:0]                              o_P     ;

initial begin
    i_clk = 0;
    rst   = 1 ;
    i_D = 25'd0;
    i_B = 18'd0;
    #1000;
     rst   = 0 ;
end

always #10 i_clk = ~i_clk;

always @(posedge i_clk) begin
    if(rst == 1'b1)begin
        i_D <= 25'd0;
        i_B <= 18'd0;
    end
    else begin
        i_D <= -25'd30 ;
        i_B <= i_B - 1 ;
    end
end

mult_B18_D25#(
    .BREG    ( 0 ),
    .DREG    ( 0 ),
    .ALUMODE ( 4'b0000 ),
    .INMODE  ( 5'b00110 ),
    .OPMODE  ( 7'b0000101 )
)u_mult_B18_D25(
    .i_clk   ( i_clk   ),
    .i_D     ( i_D     ),
    .i_B     ( i_B     ),
    .o_P     ( o_P     )
);

endmodule

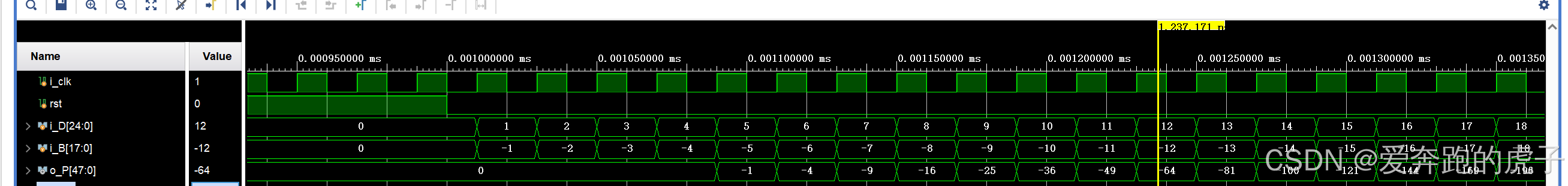

在这里插入图片描述
  负数乘法结果也是正确，接下来我们将流水设置1拍看一下结果：

在这里插入图片描述
  可以看到输出相对于输入有1拍的延迟，我们将流水设置2拍看一下结果：

在这里插入图片描述
  可以看到输出相对于输入有2拍的延迟，我们将流水设置3拍看一下结果：

在这里插入图片描述
  可以看到输出相对于输入有3拍的延迟，我们将流水设置4拍看一下结果：

在这里插入图片描述
  结果依然没问题。

6.2 (A+D)*B的仿真

  DSP48E1内部有个预加器，可以使得A和D先预加后，取低25位再和B相乘，上面我们验证了乘法器的功能，我们把A和D的预加器打开，因为D端口最多打1拍流水，A可以打2拍，因此想要A和D流水对齐再累加，后面还有一个AD寄存器。所以预加器的流水最多设置2拍，加上后面的M寄存器、P寄存器，整个DSP48E1的流水范围也是0~4拍，我们先来看0拍的情况，仿真代码如下：

`timescale 1ns / 1ps

module tb_add_A25_D25_mult_B18();

    reg                                                 i_clk   ;
    reg                                                 rst     ;
    reg             [29:0]                              i_A     ;
    reg             [24:0]                              i_D     ;
    reg             [17:0]                              i_B     ;
    wire            [47:0]                              o_P     ;

initial begin
    i_clk = 0;
    rst   = 1 ;
    i_D = 25'd0;
    i_B = 18'd0;
    i_A = 30'd0;
    #1000;
     rst   = 0 ;
end

always #10 i_clk = ~i_clk;

always @(posedge i_clk) begin
    if(rst == 1'b1)begin
        i_D <= 25'd0;
        i_B <= 18'd0;
        i_A <= 30'd0;
    end
    else begin
        i_D <= i_D + 1 ;
        i_B <= i_B + 1 ;
        i_A <= i_A + 1;
    end
end

add_A25_D25_mult_B18#(
    .BREG    ( 0 ),
    .DREG    ( 0 ),
    .AREG    ( 0 ),
    .ALUMODE ( 4'b0000 ),
    .INMODE  ( 5'b00100 ),
    .OPMODE  ( 7'b0000101 )
)u_add_A25_D25_mult_B18(
    .i_clk   ( i_clk   ),
    .i_A     ( i_A     ),
    .i_D     ( i_D     ),
    .i_B     ( i_B     ),
    .o_P     ( o_P     )
);

endmodule

在这里插入图片描述
  可以看到输出相对于输入有0拍的延迟，（1+1）*1=2；（2+2）*2=8，（3+3）*3=18，结果正确，我们接下来看负数的情况，仿真代码如下：

`timescale 1ns / 1ps

module tb_add_A25_D25_mult_B18();

    reg                                                 i_clk   ;
    reg                                                 rst     ;
    reg             [29:0]                              i_A     ;
    reg             [24:0]                              i_D     ;
    reg             [17:0]                              i_B     ;
    wire            [47:0]                              o_P     ;

initial begin
    i_clk = 0;
    rst   = 1 ;
    i_D = 25'd0;
    i_B = 18'd0;
    i_A = 30'd0;
    #1000;
     rst   = 0 ;
end

always #10 i_clk = ~i_clk;

always @(posedge i_clk) begin
    if(rst == 1'b1)begin
        i_D <= 25'd0;
        i_B <= 18'd0;
        i_A <= 30'd0;
    end
    else begin
        i_D <= i_D - $random % 10  ;
        i_B <= i_B + 1 ;
        i_A <= i_A + $random % 10  ;
    end
end

add_A25_D25_mult_B18#(
    .BREG    ( 0 ),
    .DREG    ( 0 ),
    .AREG    ( 0 ),
    .ALUMODE ( 4'b0000 ),
    .INMODE  ( 5'b00100 ),
    .OPMODE  ( 7'b0000101 )
)u_add_A25_D25_mult_B18(
    .i_clk   ( i_clk   ),
    .i_A     ( i_A     ),
    .i_D     ( i_D     ),
    .i_B     ( i_B     ),
    .o_P     ( o_P     )
);

endmodule

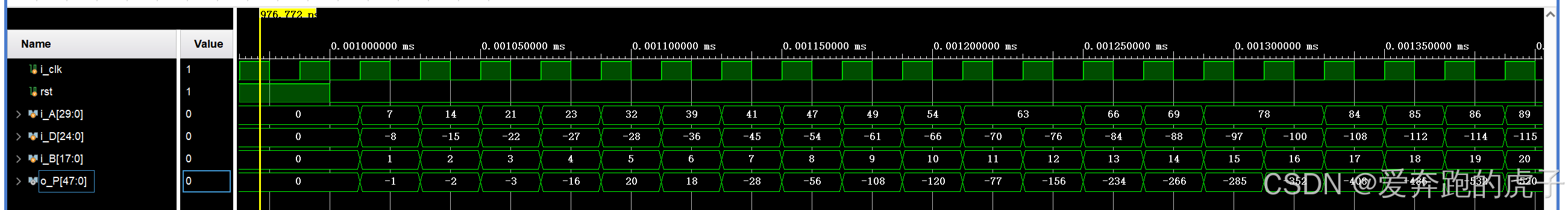

在这里插入图片描述
  可以看到输出相对于输入有0拍的延迟，（7-8）*1=-1；（23-27）*4=-16，（32-28）*5=20，负数计算的结果也是正确，1~4级的流水这里就不一一展示了，我们直接配置成4级流水，看看结果：

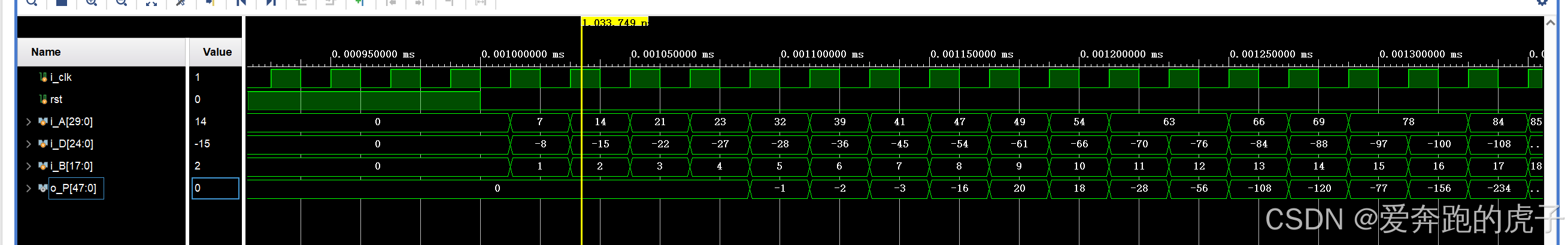

在这里插入图片描述
  可以看到输出相对于输入有4拍的延迟，结果也正确。

6.3 (A+D)*B±C的仿真

  由内部结构图可以知道C输入最多只有一个寄存器，因此流水最多打1拍。所以我们要把A、D、B到第二级的流水也最多设置1拍，再加上输出的P寄存器，因此整个功能的流水范围为0~2，仿真代码如下：

`timescale 1ns / 1ps

module tb_add_A25_D25_mult_B18_add_C48();

    reg                                                 i_clk   ;
    reg                                                 rst     ;
    reg             [29:0]                              i_A     ;
    reg             [24:0]                              i_D     ;
    reg             [17:0]                              i_B     ;
    reg             [47:0]                              i_C     ;
    wire            [47:0]                              o_P     ;

initial begin
    i_clk = 0;
    rst   = 1 ;
    i_D = 25'd0;
    i_B = 18'd0;
    i_A = 30'd0;
    i_C = 48'd0;
    #1000;
     rst   = 0 ;
end

always #10 i_clk = ~i_clk;

always @(posedge i_clk) begin
    if(rst == 1'b1)begin
        i_D <= 25'd0;
        i_B <= 18'd0;
        i_A <= 30'd0;
        i_C <= 48'd0;
    end
    else begin
        i_D <= i_D +1  ;
        i_B <= i_B + 1 ;
        i_A <= i_A +1  ;
        i_C <= i_C + 1;
    end
end

add_A25_D25_mult_B18_add_C48#(
    .BREG    ( 0 ),
    .DREG    ( 0 ),
    .AREG    ( 0 ),
    .CREG    ( 0 ),
    .ALUMODE ( 4'b0000 ),
    .INMODE  ( 5'b00100 ),
    .OPMODE  ( 7'b0110101 )
)u_add_A25_D25_mult_B18_add_C48(
    .i_clk   ( i_clk   ),
    .i_A     ( i_A     ),
    .i_D     ( i_D     ),
    .i_B     ( i_B     ),
    .i_C     ( i_C     ),
    .o_P     ( o_P     )
);


endmodule

在这里插入图片描述
  可以看到输出相对于输入有0拍的延迟，（1+1）*1 + 1=3；（2+2）*2 + 2=10，（3+3）*3 + 3=21，结果正确，我们配置成2级流水，看看结果：

在这里插入图片描述

  可以看到输出相对于输入有2拍的延迟，结果也是正确。

6.4 累加器的仿真

  DSP48E1输出有个模式检测器，用于检测 P 总线是否与指定模式匹配或是否与模式的补码完全匹配。如果加法器的输出与设定模式匹配，则 PATTERNDETECT (PD) 输出变为高电平。 如果加法器的输出与设定模式的补码匹配，则 PATTERNBDETECT (PBD) 输出变为高电平，如下所示：

在这里插入图片描述
在这里插入图片描述
  SEL_PATTERN控制匹配值的输入，输入源可以是 48 位动态“C”输入，也可以是 48 位静态属性字段。SEL_MASK选择掩码字段，当 MASK 位设置为 1 时，将忽略相应的模式位。当 MASK 位设置为 0 时，将比较模式位。我们来仿真一下，给定一个匹配值输入，让P进行累加，当P累加到匹配值后，看PATTERNDETECT是否拉高，仿真代码如下：

`timescale 1ns / 1ps
module tb_dsp48e1_acc();

    reg                                                 i_clk   ;

    wire            [47:0]                              o_P     ;
    wire                                                PATTERNDETECT   ;

initial begin
    i_clk = 0;
end

always #10 i_clk = ~i_clk;

dsp48e1_acc#(
    .MASK           ( 48'd0     ),
    .PATTERN        ( 48'd351   ),
    .SEL_PATTERN    ( "PATTERN" )
)u_dsp48e1_acc(
    .i_clk          ( i_clk          ),
    .i_C            ( {47'd0,1'b1}   ),
    .PATTERNDETECT  ( PATTERNDETECT  ),
    .o_P            ( o_P            )
);

endmodule

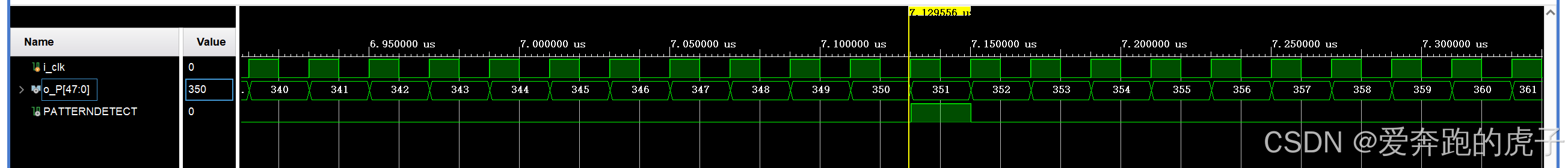

在这里插入图片描述
  可以看到，我们设置匹配值为351，当累加器累加到351时，PATTERNDETECT 拉高一个周期，表示匹配成功，至此，关于DSP48E1所有功能的仿真都已经完成，能满足绝大多数应用场景。

Xilinx FPGA资源解析与使用系列——DSP48E（一）
gzy0506的博客
12-16 1万+
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 Xilinx FPGA资源解析与使用系列——DSP48E前言DSP48E1 Slice Features结构细节总结 前言 以7系列FPGA为参考，参考文档（ug479） 一般来说我们大部分的情况，使用到DSP48E1的时候就是将其理解为乘法器。不管是我们调用IP核还是直接写代码“*”，综合之后都是占用DSP48E1的资源。但久而久之我们就把DSP48E1等效为乘法器了，这就有点小看它了。它可以说是一个微小型的处理器了。 我们来看看它大概
Xilinx FPGA资源解析与使用系列——DSP48E使用实例（三）
gzy0506的博客
12-18 8909
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 Xilinx FPGA资源解析与使用系列——DSP48E使用实例（三）前言实现功能一般写法用DSP48E1实现总结 ) 前言 前面我们介绍了DSP48E1资源可以非常的灵活的使用，而且也给出了它的原语模型，现在我们用一个例子来说明它的妙用。 实现功能 在扩频通信中，例如接收GPS信号，我们一般需要进行相干累加，例如将接收的基带信号与本地PN码进行相乘并且累加，每隔1ms截取结果，并将累加器清0，然后重新累加。 一般写法 这里给出这个相关器
DSP48E1原语使用说明之一
kebu12345678的博客
02-10 1万+
http://blog.163.com/sanlong_freedom/blog/static/25502028720151015111436185/ DSP48E1原语使用说明之一   2015-11-16 00:28:29|  分类： 默认分类 |  标签：fpga  |举报|字号 订阅
DSP48E1 (primitive)原语例化实例
tianqishi的专栏
06-18 2349
DSP48E1 (primitive)原语例化实例 之前倒腾dsp48e1的时候发现网上虽然有一些文章，但是大部分都是无用的文章， 正如某位同仁说的，高手都忙于泡妞，哪有精力来写文章， 把之前倒腾的代码贴出来供大家参考。 先把OPMODE和ALUMODE贴上，来自网上的文章 OPMODE用来决定下面这个图X，Y，Z这些mux的选择，一时半会看不懂，稍微花点时间是可以看懂的 上图有两个X，圆圈里面的那个X是乘法，输出就是下面表格里的M，右边的这个X才是下面...
DSP48E1 (primitive)原语例化实例2
tianqishi的专栏
06-30 800
DSP48E1 (primitive)原语例化实例2 再补充两个比较常用的用法。 1 o <= in1*in2-c OPMODE=7'b0110101 ALUMODE=0001 CARRYIN=1 ALUMODE = 0001 可以实现- Z+ (X + Y) - 1 = not (Z) + X + Y。 OPMODE[6:4]=011, Z选择C CARRYIN=1, 即实现-Z+(X+Y)-1+1=(X+Y)-Z, 把这个-1抵消了 `time..
dsp48e1略知一二
fighting2019的博客
04-21 1563
笔者会根据自己的工程说明为例，讲述，以此类推； 工程所用的是dsp48e1的原语，应用于cnn的计算。调用了16个SP；每个SP中又有两个unit；其中只看参数传递： 在此之前先看一下手册，了解一下OPMODE。以OPMODE =0110101 Z=C； Y=M；X=M； 得到，P= A*B +D*B + C; 具体实现，以自己工程为例： （A_DLY，B_...
xilinx DSP macro v1.0 （DSP48）使用介绍
最新发布
weixin_54826973的博客
10-17 2155
xilinx 提供了基础的DSP模块，完成加、乘运算。
DSP48E1详解-3
abcdef123456gg的博客
12-26 3540
DSP48E1属性 输入端口 A\B\C\D输入端口 A、B、C、CARRYIN、CARRYINSEL、OPMODE、BCIN、PCIN、ACIN、ALUMODE、CARRYCASCIN、MULTSIGNIN以及相应的时钟启用输入和复位输入都是保留端口。D和INMODE端口对于DSP48E1片是唯一的。本节详细描述DSP48E1片的输入端口。图2-6中突出显示了DSP48E1片的输入端口。 ...
Xilinx FPGA资源解析与使用系列——DSP48E（二）
gzy0506的博客
12-17 8902
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档 Xilinx FPGA资源解析与使用系列——DSP48E（二）原语模型OPMODEALUMODEDSP48E1 例化总结 原语模型 看到这里心里已经有一万只草泥马在奔腾了，尼玛一个乘法器居然这么多控制线。但看到后面这个图后心中稍微安心了点 这个图就比较明了了，我们主要关注一些什么信号呢。 首先是数据输入线： P A B D C PCIN 然后是模式控制线： OPMODE 、ALUMODE、CARRYINSEL 当然还要注意一下INMO
FPGA中DSP48E1原语实现加法器功能及其仿真教程
根据给定的文件信息，我们可以提取和整理出一系列知识点，主要包括FPGA设计中DSP48E1资源的使用，以及在实现加法器设计和仿真方面的具体操作。以下是详细的知识点： 首先，DSP48E1是Xilinx FPGA中的一种专用数字...
利用DSP48E1的pattern detection功能实现数据匹配
10-17
对于DSP48E1硬核的功能和结构，尤其是预加器、乘法器和累加器（ALU）的使用很多人都比较清楚，但对于它的另一个强大的功能pattern detection，很多人不是很了解，这里，通过对一个具体的算法实现流程的描述，让大家熟悉这个功能。
V4-DSP48简介和使用
05-31
The Xilinx LogiCORE™ DSP48 Macro provides an easy-to-use interface that abstracts the XtremeDSP™ slice and simplifies its dynamic operation by enabling the specification of multiple operations via a set of userdefined arithmetic expressions. The specified operations are enumerated and can be selected by the user via a single port on the generated core
Xlinx DSP 48E1（三）
热门推荐
风中少年的博客
10-25 1万+
chapter2  chapter2:DSP 48E1 的描述和细节             目录​ 2.1 DSP48E1 Slice Features   2.2Architectural Highlights of the 7 Series FPGA DSP48E1 Slice 2.3DSP48E1 Slice Primitive  2.4 Simplified DSP48E1...
Xlinx DSP 48E1（一）
风中少年的博客
10-25 2156
目录：    前言：关于这个指南    chapter1:OverView    chapter2:DSP 48E1 的描述和细节    chapter3：DSP48E1设计注意事项 附录A：CARRYOUT，CARRYCASCOUT和MULTSIGNOUT 关于这个指南     Xilinx®7系列FPGA包括四个FPGA系列，这些系列均采用最低功耗设计，使通用设计能够跨系列扩展，以...
Xlinx DSP 48E1（二）
风中少年的博客
10-25 3081
 chapter1 Overview   目录  chapter1 Overview 1.DSP48E1 Slice Overview 2.相对于上一代的特征 3.Device Resources 4.Design Recommendations  5.Stacked Silicon Interconnect 1.DSP48E1 Slice Overview       FPG...
VIVADO DSP48E1
up up up!
02-04 5441
所使用EDA软件：VIVADO2018.3 FPGA型号：xc7a35tcsg325-2 DSP48E1的内容比较多，但是我们实际运用它的时候不会去刻意的去调动它的原语。所以对于DSP48E1，我们只需要知道它内部的基本架构，能实现哪些具体的功能，以及它级联后的作用即可。在实际的编码过程中，合理充分的利用DSP48E1不仅可以节约不少CLB资源，还能提高整个FPGA系统的性能。 学习完本章你将会收获以下内容：...
Xilinx DSP48E1仿真学习
qq_42108370的博客
01-15 687
调用dsp48e1的源语，通过修改inmode,altmode,opmode来验证dap48e1的功能
FPGA内部资源（一）DSP48E1
qq_45946324的博客
06-19 2335
DSP48E1
DSP48E1的四个控制端口：ALUMODE[3:0],CARRYINSEL[2:0],INMODE[4:0],OPMODE[6:0]
u013256756的博客
05-17 1502
DSP48E1的四个控制端口INMODE[4:0]OPMODE[6:0]ALUMODE[3:0]CARRYINSEL[2:0] DSP48E1有四个控制端口，决定着其逻辑功能，分别是ALUMODE[3:0],CARRYINSEL[2:0],INMODE[4:0],OPMODE[6:0]，这四个信号都有一个input register以提高性能。他们的功能分别为： INMODE[4:0] INMODE[4:0]：该信号选择预加器以及A、D、B的相关输入寄存器。其中INMODE[3:0]决定着乘法器A port
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

爱奔跑的虎子

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
