本文通过对比分析FreeRTOS中的vTaskDelay和vTaskDelayUntil两个延时函数，解释了它们在任务调度中的不同应用。vTaskDelay提供相对延时，任务执行周期随主体执行时间变化；而vTaskDelayUntil实现绝对延时，确保任务周期固定。测试程序展示了两者在实际应用中的效果，对于周期性任务如心跳包发送等，vTaskDelayUntil更具优势。

1、void vTaskDelay( const TickType_t xTicksToDelay )

2、void vTaskDelayUntil( TickType_t * const pxPreviousWakeTime, const TickType_t xTimeIncrement )

从参数看：

相对延时：void vTaskDelay只需要一个形参，就是要延时的毫秒数（我的系统节拍是1ms，为了好理解我就直接说多少毫秒了，其实这个数代表的是系统节拍数）。

绝对延时：vTaskDelayUntil需要一个TickType_t 类型的指针；一个要延时的毫秒数

实际延时原理：

vTaskDelay是从调用延时函数开始算xTicksToDelay毫秒后完成延时，主体函数运行时间越长，延时开始时间越往后，整体任务周期就会变长。

vTaskDelayUntil是以pxPreviousWakeTime开始算xTimeIncrement 毫秒后完成延时，因为pxPreviousWakeTime是从任务第一次执行开始就记录的一个数值，所以整个任务执行周期就是绝对时间xTimeIncrement毫秒（这里要保证任务主体执行时间小于延时时间）

测试程序，这里仅黏贴测试任务代码

void task_lED2(void *pvParameters)
{                                                         // 本系统采用滴答定时器的1ms节拍
	TickType_t PreviousWakeTime,MaskTime=0;               //定义任务第一次调用时间点
	const TickType_t TimeIncrement =pdMS_TO_TICKS(1000);  //将延时时间1000ms转为节拍数
	PreviousWakeTime=xTaskGetTickCount();                 //获取当前节拍数 用于vTaskDelayUntil
	while(1)                                              //主体循环函数开始
	{

		LED2_TOGGLE;                                      //翻转LED灯
		printf("PreviousWakeTime=%d	MaskTime=%d	\t\r\n",PreviousWakeTime,MaskTime);
		MaskTime+=100;
		if(MaskTime>900)
			MaskTime=0;
		HAL_Delay(MaskTime);																//利用HAL库延时增加主任务执行时间

//		vTaskDelay(TimeIncrement);
		vTaskDelayUntil(&PreviousWakeTime,TimeIncrement);
	}
}

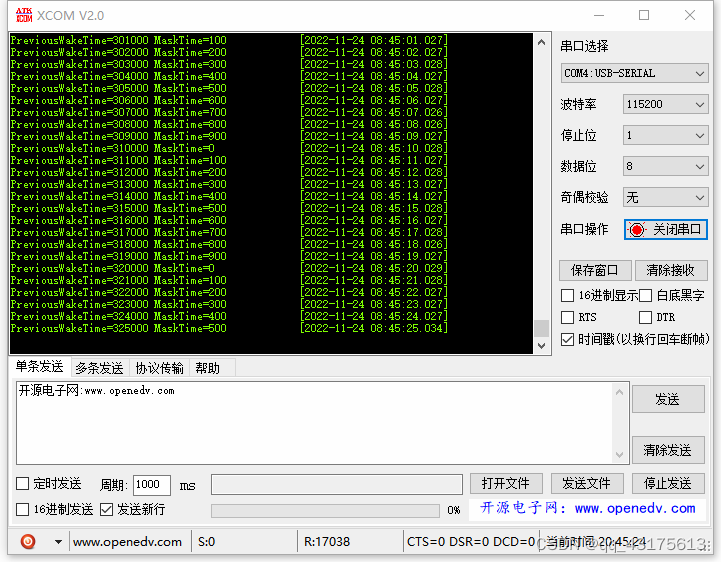

结果如下

可以看出，主体时间变化但是任务执行周期未变化一直保持1秒，这就是所谓的绝对延时，这在一些通讯协议要求周期发送心跳包中很实用。

下面使用vTaskDelay测试

void task_lED2(void *pvParameters)
{                                                       // 本系统采用滴答定时器的1ms节拍
	TickType_t PreviousWakeTime,MaskTime=0;               //定义任务第一次调用时间点
	const TickType_t TimeIncrement =pdMS_TO_TICKS(1000);  //将延时时间3000转为节拍数
	while(1)                                              //主体循环函数开始
	{
		PreviousWakeTime=xTaskGetTickCount();               //获取当前节拍数 用于vTaskDelayUntil
		LED2_TOGGLE;                                        //翻转LED灯
		printf("PreviousWakeTime=%d	MaskTime=%d	\t\r\n",PreviousWakeTime,MaskTime);
		MaskTime+=100;
		if(MaskTime>900)
			MaskTime=0;
		HAL_Delay(MaskTime);																//利用HAL库延时增加主任务执行时间

		vTaskDelay(TimeIncrement);
//		vTaskDelayUntil(&PreviousWakeTime,TimeIncrement);
	}
}

结果如下

可以看出任务总体运行时间为主体运行时间+TimeIncrement延时时间，总的任务运行周期是根据任务主体执行时间变化的，这就是相对时间，相对于主体任务结束时候延时的时间，也可以理解为在任务执行后顺延的时间。

说明：vTaskDelayUntil（）函数内部有一句代码 *pxPreviousWakeTime = xTimeToWake;每次循环会更新pxPreviousWakeTime值，所以只需要在进入死循环前只需要调用一次即可；但是vTaskDelay（）没有，所以为了输出系统节拍时间将PreviousWakeTime=xTaskGetTickCount(); 移动到while（1）内
