使用copy page功能粘贴图形至word后的比例失调问题

版本

OriginPro 2021 (学习版)

问题

使用CopyPage命令复制origin中的图片并在Word中粘贴后，两个软件中设置的大小（如图1，图2）不一致，导致word中图片中字体大小与origin中字体标准不一样。

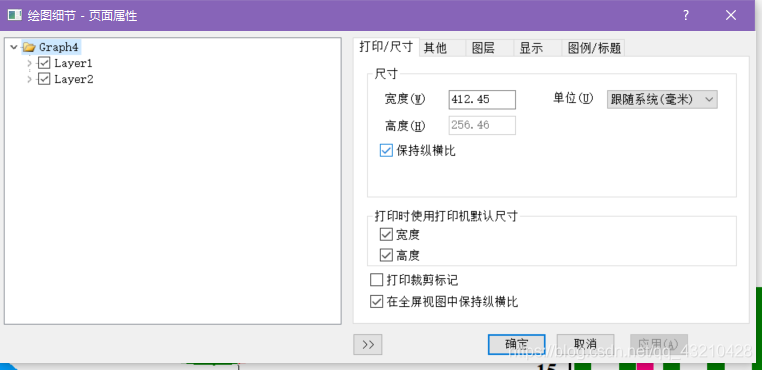

图1 origin中空白处双击设置页面尺寸

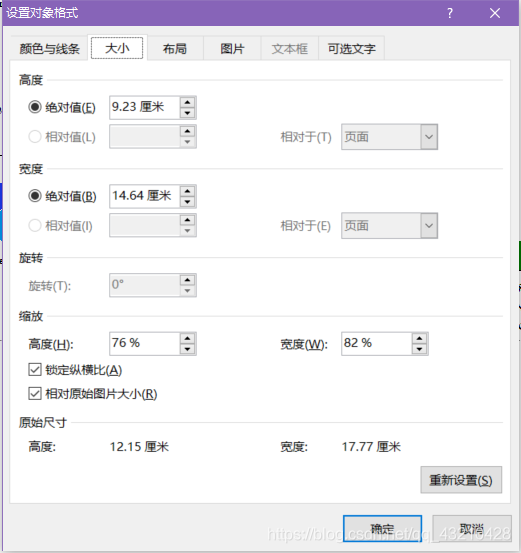

图2 word中右击图片——选择图片——大小
由图1和图2可知，图1 origin软件中尺寸大小为宽（40.9 cm），高（25.6 cm）；word中图片尺寸大小为宽（17.17 cm），高（12.15 cm）。

解决方法

（1）依次按照下列顺序打开设置界面，“Origin——设置——选项——页面”：
如图3，未修改之前，复制页面设置参数为，比例：40；页边距控制：紧凑；
将以上参数修改为，比例：100；页边距控制：页面；选择保持大小。

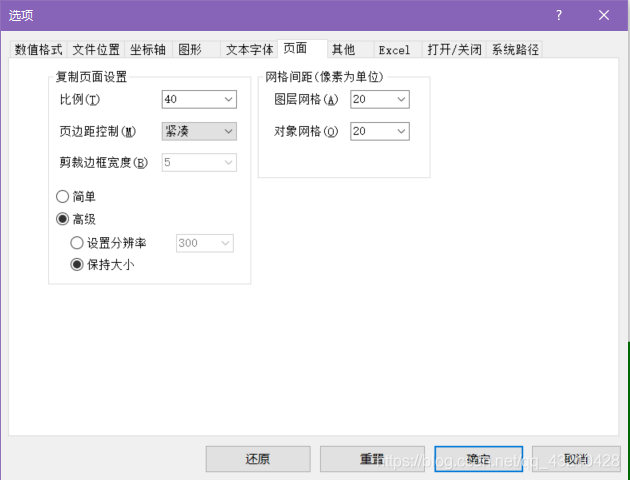

图3 Origin中的复制页面设置参数

（2）在空白处左键双击，打开绘图细节——图层属性界面，依次选中对应图层，选中大小界面，将固定因子设为1。

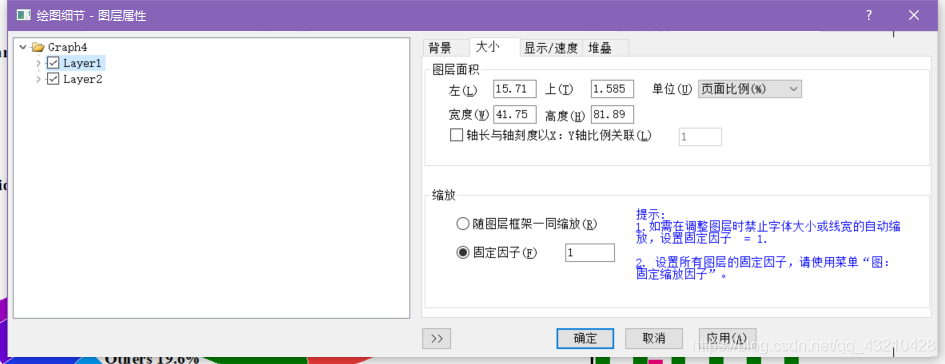

图4 保持固定因子设置

(3) 再次依次打开“Origin——设置——系统变量”，将EMS设为0。

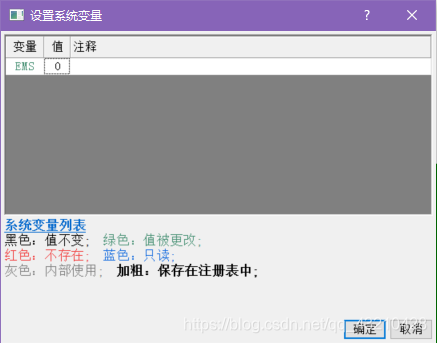

图5 EMS参数设置界面

注：EMS的含义，可参考origin官网解释：系统变量列表解释

（4） 以管理员身份重新运行origin

按照比例100%进行复制粘贴，图片在origin与word中的大小参数一致。

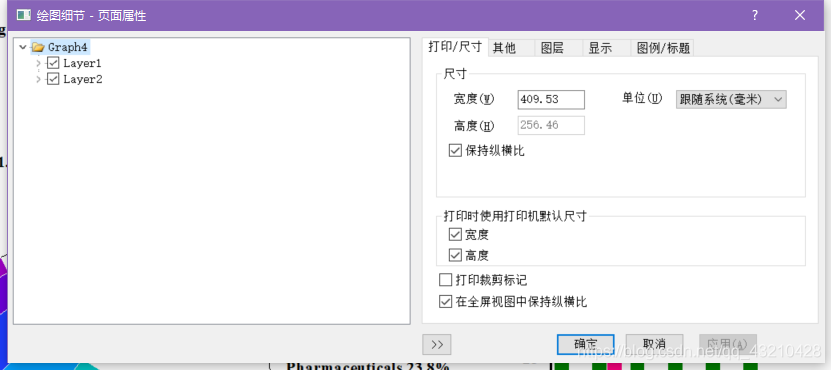

图6 origin中空白处双击设置页面尺寸

图7 word中右击图片——选择图片——大小
