VCS查看代码覆盖率（行、状态机、翻转、条件、分支覆盖率等）

---

虚拟机：VMware -14.0.0.24051
环 境：ubuntu 18.04.1
脚 本：makefile（点击直达）原来的脚本没有代码覆盖率查看功能，新添加了这个功能

---

---

一、脚本内容

#LAB_DIR = /home/cyl/target/personal/sync_fifo
#LAB_DIR = /home/cyl/target/personal/async_fifo
#LAB_DIR = /home/cyl/target/personal/uart
#LAB_DIR = /home/cyl/target/personal/spi
#LAB_DIR = /home/cyl/target/personal/apb
#LAB_DIR = /home/cyl/target/personal/ahb2apb

DFILES = $(LAB_DIR)/*.v

# code coverage command
CM = -cm line+cond+fsm+branch+tgl
CM_NAME = -cm_name simv
CM_DIR = -cm_dir ./covdir.vdb



all :clean elab rung
all1:clean elab run cov verdi
all2:clean elab run verdi

elab:
	vcs -full64 -LDFLAGS -Wl,-no-as-needed -debug_acc+all -timescale=1ns/1ns \
	-fsdb -sverilog -l comp.log  \
	${DFILES} \
	${CM} \
	${CM_NAME} \
	${CM_DIR}


run:
	./simv -l run.log \
	${DFILES} \
	${CM} \
	${CM_NAME} \
	${CM_DIR}



rung:
	./simv -gui -l run.log \
	${DFILES} \
	${CM} \
	${CM_NAME} \
	${CM_DIR}


verdi:
	verdi ${DFILES} \
	-ssf ./*.fsdb &

cov:
	dve -full64 -covdir *.vdb &

clean:
	rm -rf  AN.DB \
	rm -rf  DVEfiles \
	rm -rf  csrc \
	rm -rf  simv.* \
	rm -rf  *simv \
	rm -rf  inter.vpd \
	rm -rf  ucli.key \
	rm -rf  *.log \
	rm -rf  verdiLog \
	rm -rf  novas* \
	rm -rf  *.fsdb \
	rm -rf  *.vdb

---

二、讲解

VCS在统计代码覆盖率的过程中，需要在编译和仿真命令上添加对应的开关命令，生成.vdb文件记录覆盖率情况，再使用dve打开该文件进行查看覆盖率。

（1）代码覆盖率选项

# code coverage command
CM = -cm line+cond+fsm+branch+tgl
CM_NAME = -cm_name simv
CM_DIR = -cm_dir ./covdir.vdb

1. -cm < coveragetype > ：打开对应类型覆盖率，例如 -cm cond+tgl+lin+fsm+path为统计所有覆盖率。
2. -cm_name：统计覆盖率文件名字。
3. -cm_dir：指定生成.vdb文件目录。
4. -cm_log+filename.log：记录仿真过程中log信息。
5. -cm_nocasedef: 在统计case语句的条件覆盖率时，不考虑default条件未达到的情况。
6. -cm_hier xxx.cfg：通过.cfg文件选择要查看覆盖率的模块或文件。

（2）查看方法

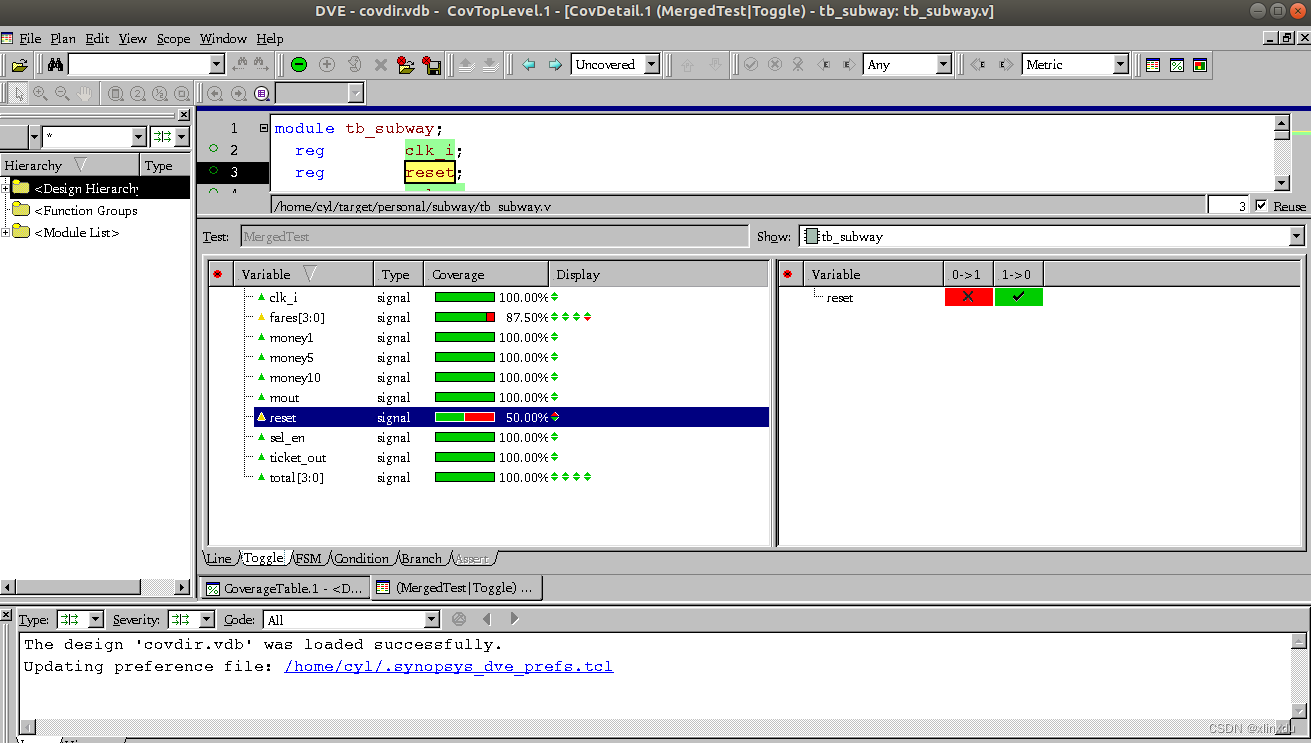

就上面的脚本而言，在make all查看波形之后，再make cov即可查看。或者直接make all1，用verdi查看波形，用DVE查看代码覆盖率。绿色是覆盖到的，红色是没有覆盖到的。总之是编译仿真完成之后，make cov就能查看。

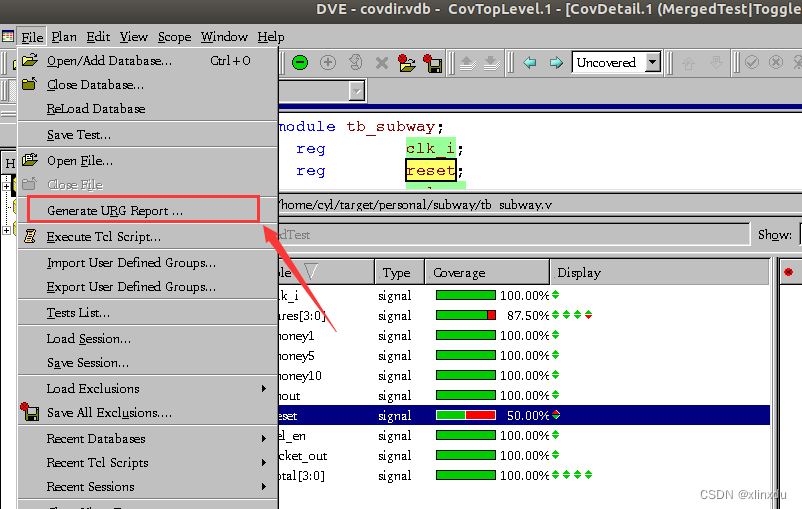

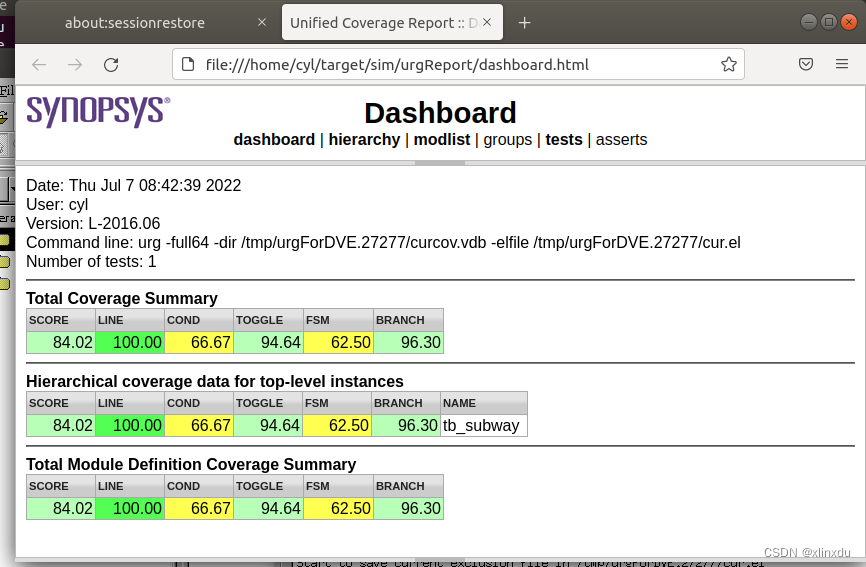

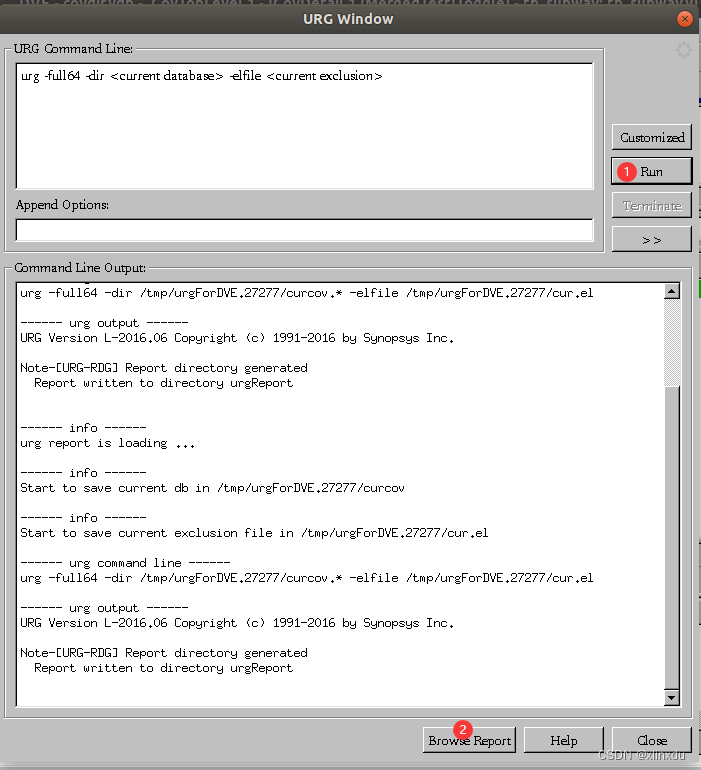

方法二，通过文本格式查看

---
