最近在绘制一个模组，本身是想在网上找是否有类似的3D模型，但是似乎没有，此时我就自己用FreeCAD画了一个，但是在导入到AD中就出现了问题

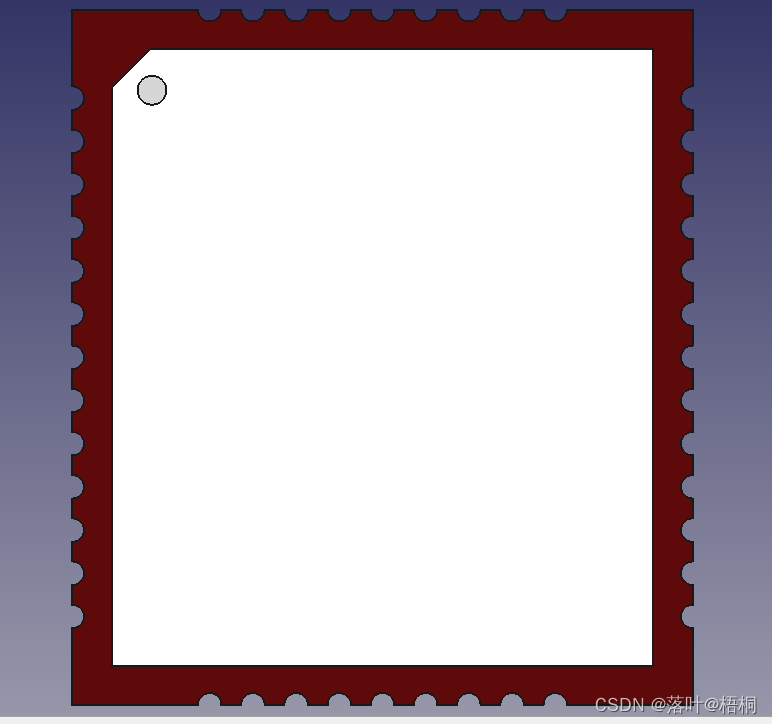

使用freecad画出的模型样式：

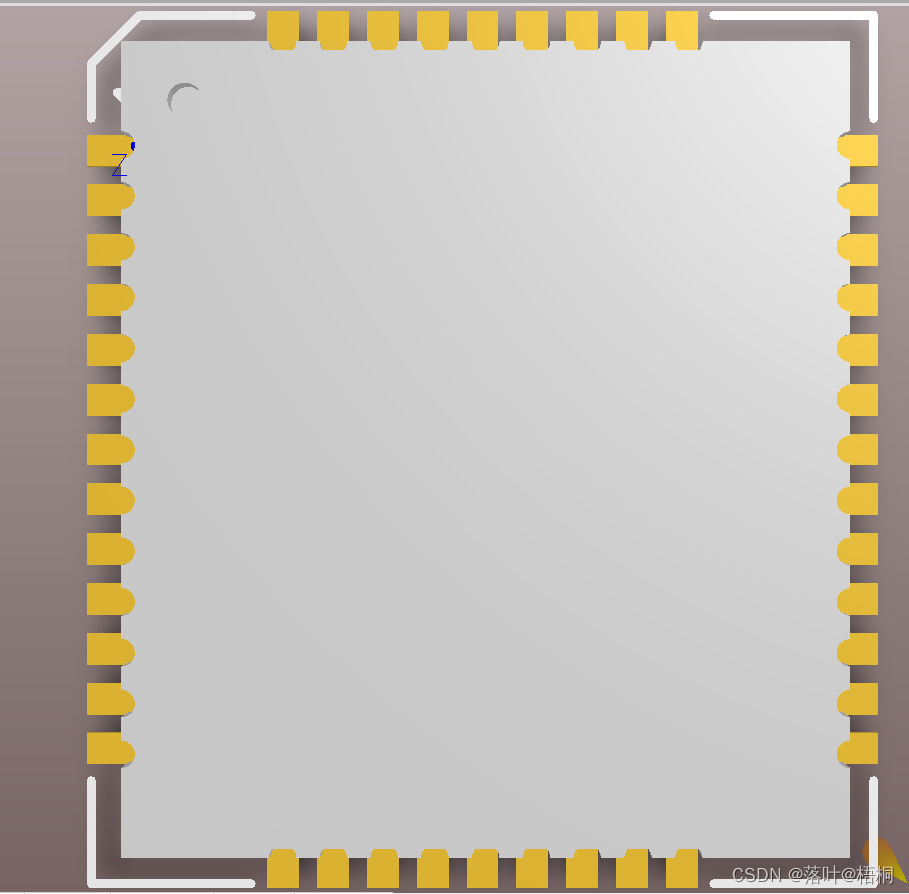

导入到AD中去后的样式：

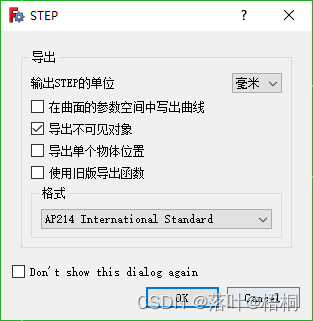

freecad中导出时的参数选项：

很无语............，测试了很久，最后我使用freecad软件打开之前生成的step文件后，再次导入到AD中又显示正常了，这不知道是不是freecad软件的一个bug，或者是导出时文件格式中的一个bug

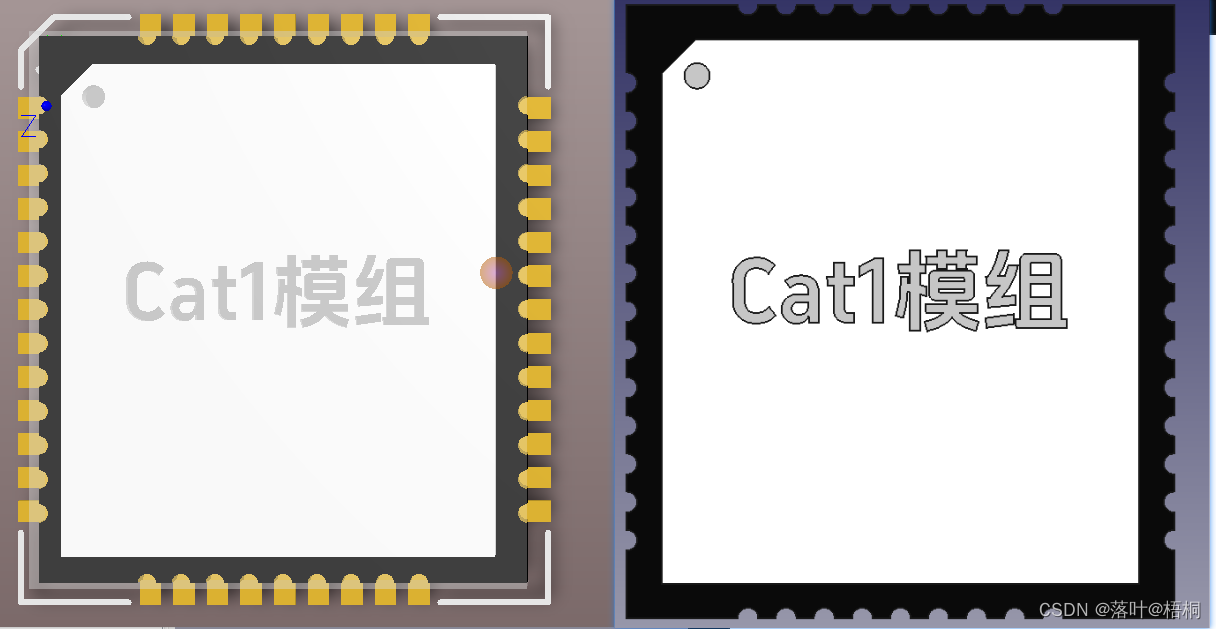

最终调整后的效果：

颜色上是大差不差了
