典型IP设计流程

1. 设计前期规划

1.1 设计需求分析

• IP要完成哪些功能，如何分步实现
• 输入输出分别是什么
• 用到哪些资源

1.2 IP分类：算法模型、接口

• 将算法翻译称为逻辑电路，涉及到算法优化使得其更容易被实现，如数据定点化、整形化；
• 接口如USB、SATA等，对算法的要求不高，但是要对协议足够理解；

1.3 数据结构定义

• 每一个子模块需要什么变量
• 若需要memory，数据如何在memory中排布
• 通过数据结构应能够描述清楚IP的功能流程，看着数据能够描述功能如何实现

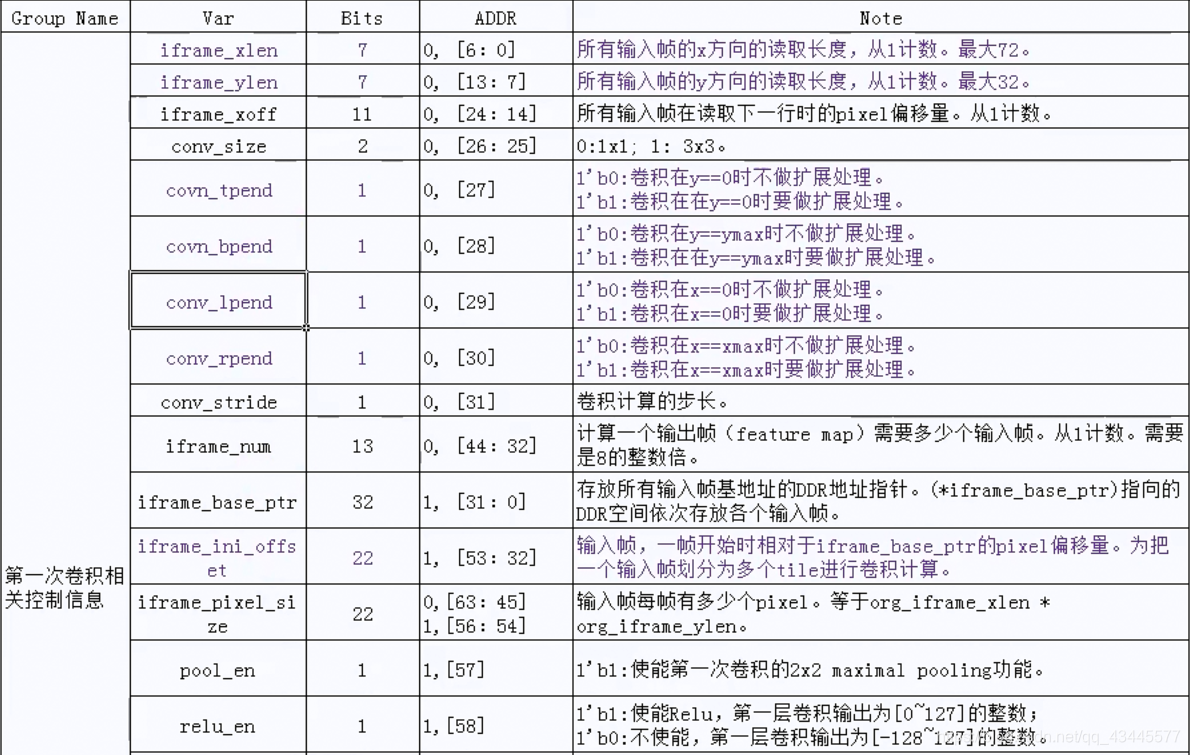

• 下面是一个卷积神经网络数据结构的截图：


1.4 系统框架定义、功能级流水线划分

• 整个的IP顶层接口如何
• 如何将大的IP划分成多个小的功能模块
• 模块间功能流水线是怎样的
• 预先考虑是否需要FIFO、RAM等资源，需求量、位宽如何
• 预先考虑是否需要DDR，需要多大容量，带宽如何

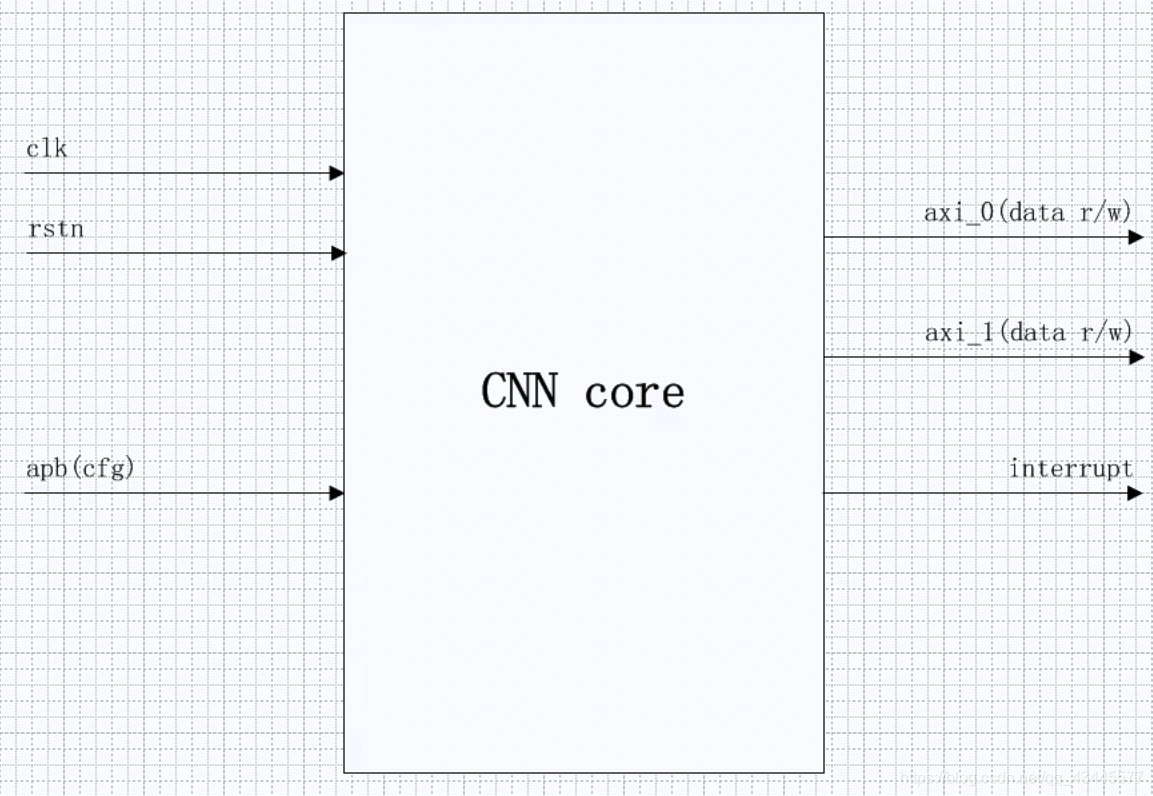

1.4.1 一个IP的大框架示意图

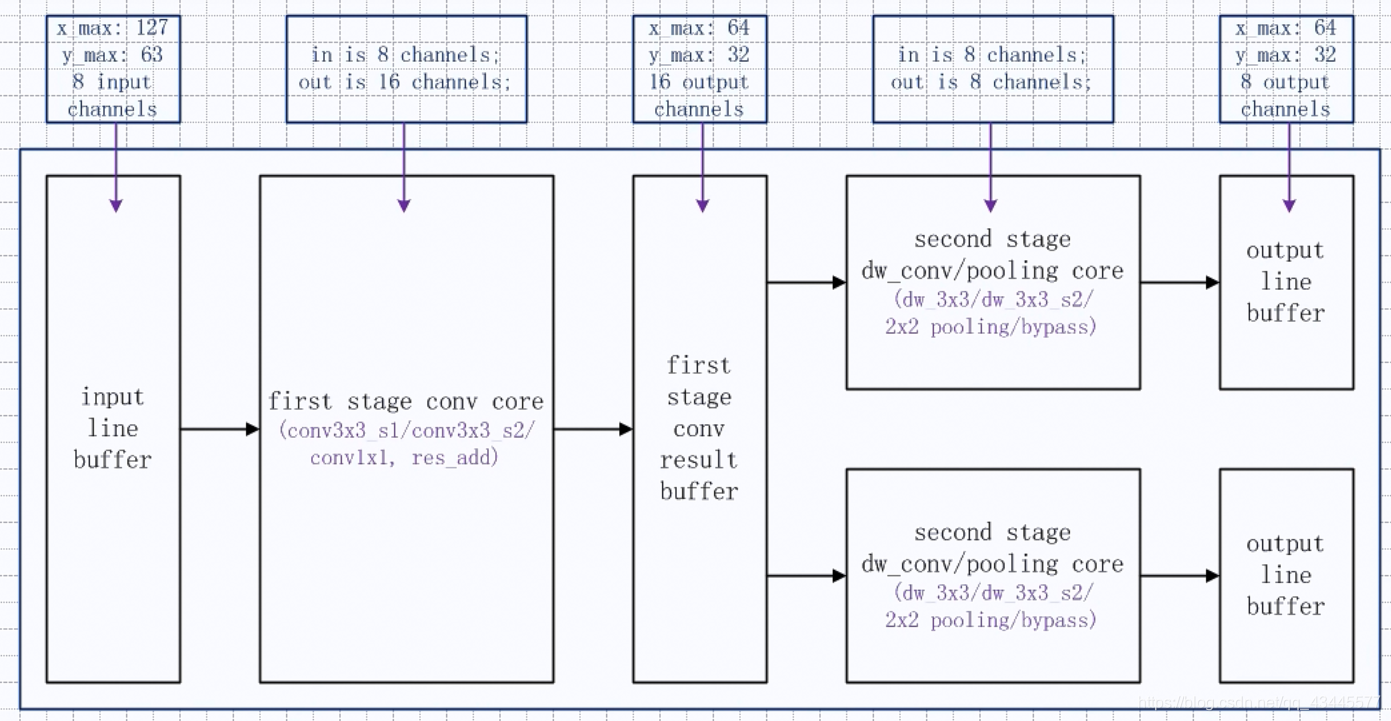

1.4.2 子模块划分

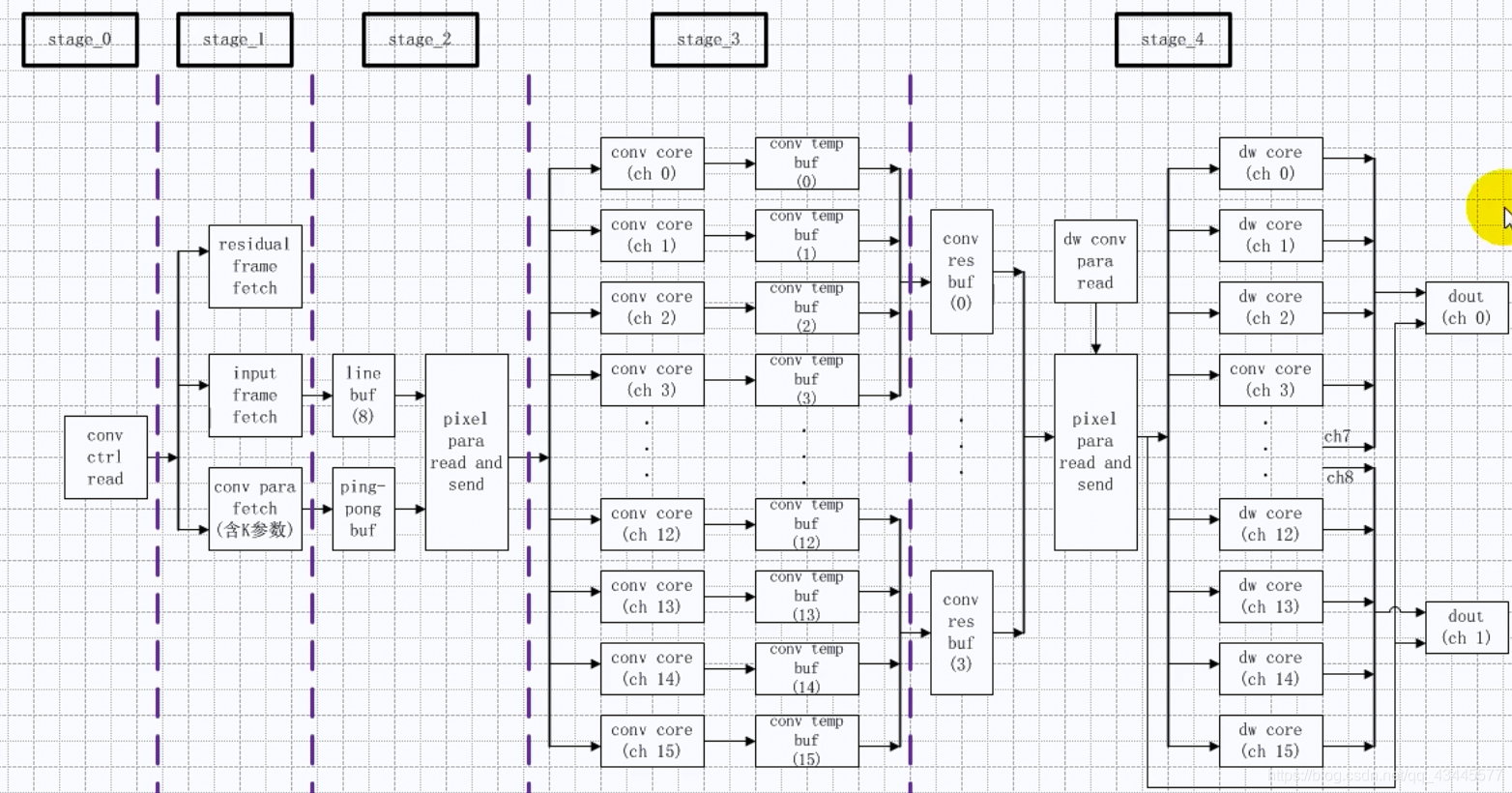

1.4.3 功能级流水示意图

• 按照算法功能划分各个模块的功能，以流水线的形式表达出来

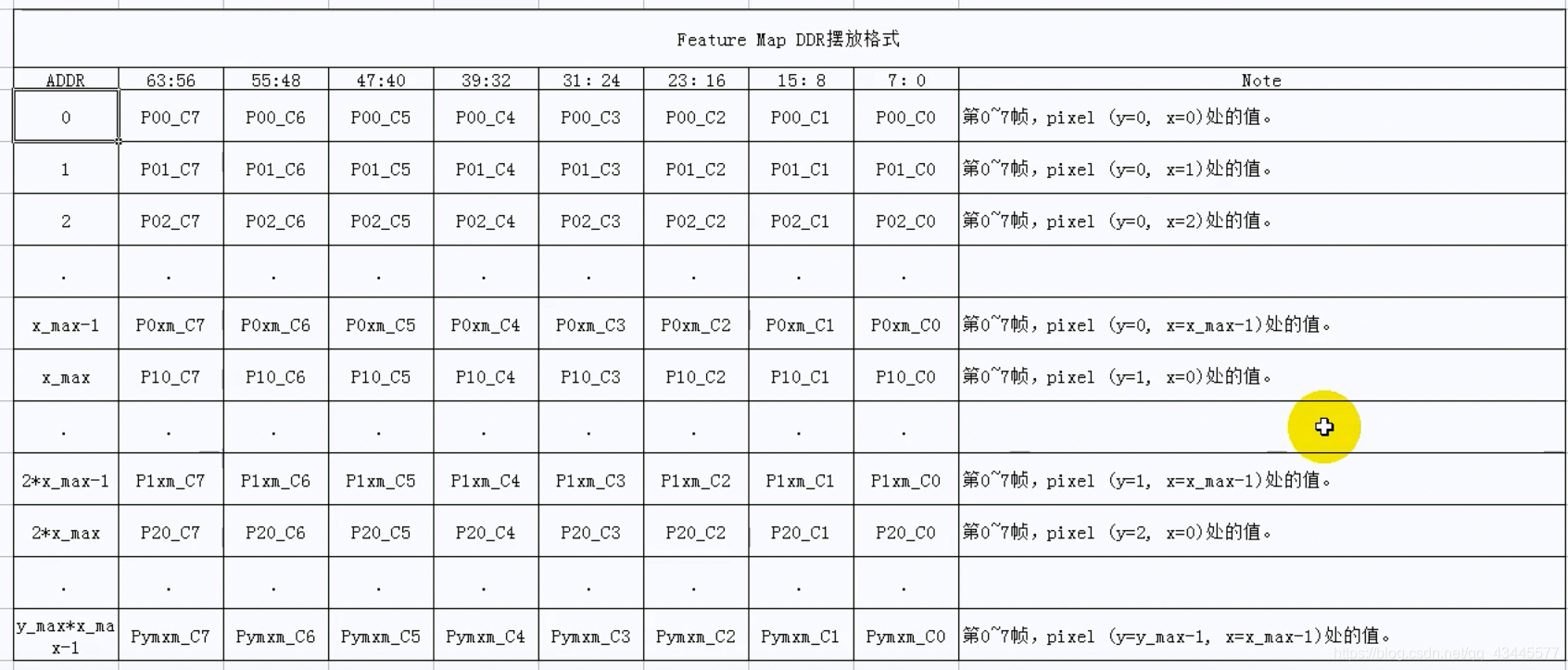

1.4.4 数据在DDR中的结构

1.5 子模块功能定义

• 将上述1.4.3 功能级流水示意图中各个功能模块进行功能定义

1.6 子模块电路结构定义、时序级流水划分

• 子模块内部也需要数据结构
• 完成功能需要如何设计流水线或状态机

2. 设计中期RTL coding

2.1 子模块RTL设计

2.2 子模块RTL仿真、验证

• 大的IP有必要做子模块的仿真验证，这样比较快
• 总的模块仿真时候bug累积太多不易排查、仿真验证速度太慢，影响效率。

2.3 IP集成与IP系统级别仿真验证

• 顶层例化与连线，信号名最好有关联，这样比较容易
• IP级别的仿真验证

2.4 代码检查

• 是否生成latch
• 是否有信号未赋值

2.5 总的设计检查

• 将最初的设计目标进行检测，如功能是否完全实现、带宽是否匹配

3. 设计后期综合与验证

3.1 逻辑综合

3.2 形式验证

• 检查RTL设计与综合的网表是否匹配，防止EDA软件出错。

3.3 FPGA验证

• 看FPGA上运算结果是否和算法模型一致，从而确认RTL设计无误

3.4 release
