【计算机组成原理】多功能算数逻辑运算单元

基本思想

有四个控制端 S₀S₁S₂S₃ 控制A_iB_i 产生组合函数X_iY_i ，将X_iY_i 和低一位的进位全加间接实现对A_iB_i 的算术逻辑运算。
F_i =X⊕Y⊕C_n+i
C_n+i+1 =X_iY_i +Y_i C_n+i +C_n+i X_i

ALU	算术逻辑单元（是进行整数运算的结构）

①n+i相当于一位FA（全加器）中的i，i表示集成在一片ALU的二进制编号
②n代表若干片ALU组成更大字长的运算器时每片的进位输入信号（eg：4片组成16位字长的运算器时，n=0，4，8，12）

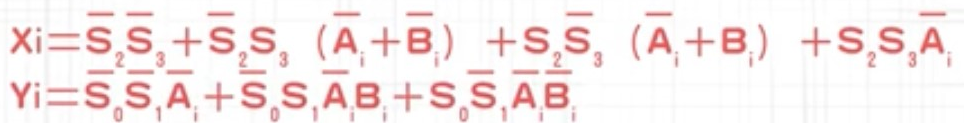

逻辑表达式

S₀S₁控制A_i和B_i产生组合函数Y_i
S₂S₃控制A_i和B_i产生组合函数X_i

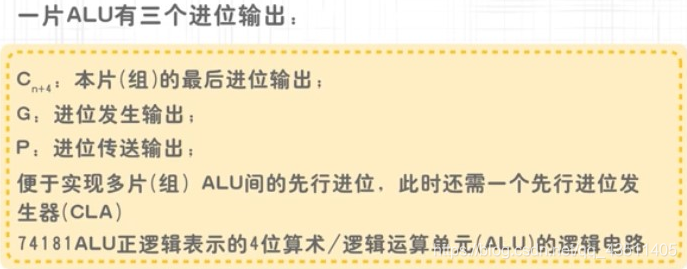

4位ALU的各位间进位

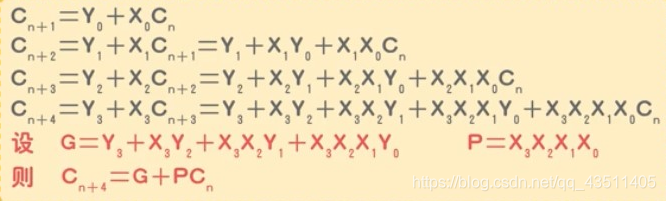

C_n+i+1=Y_i+X_iC_n+i 来递推各进位得到。
展开举例:

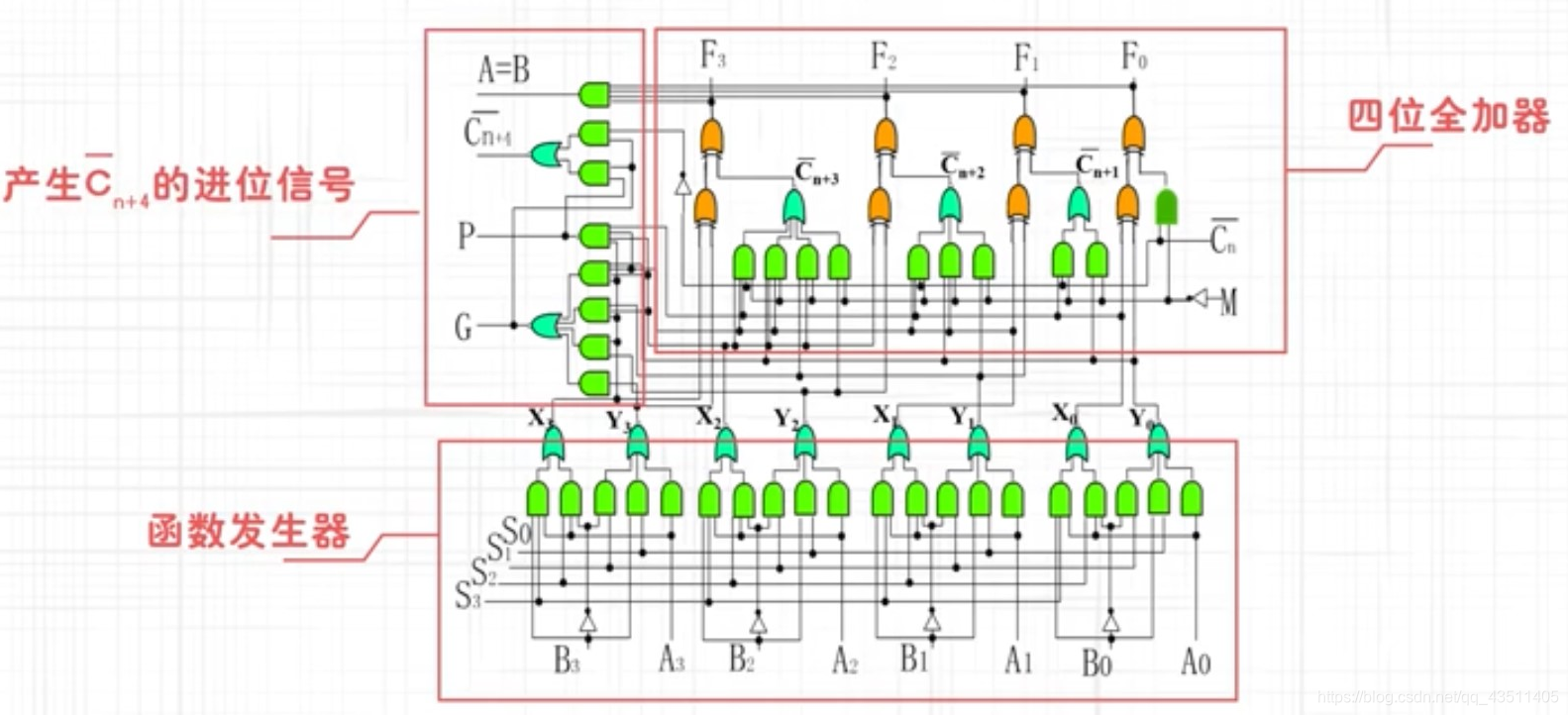

电路展示：

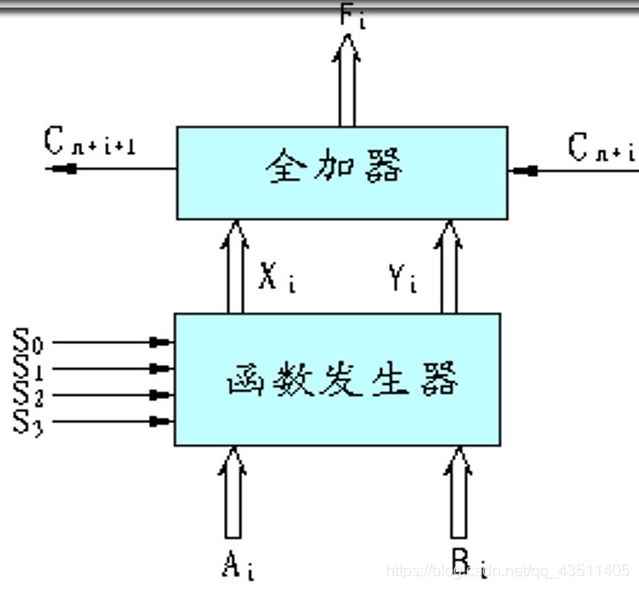

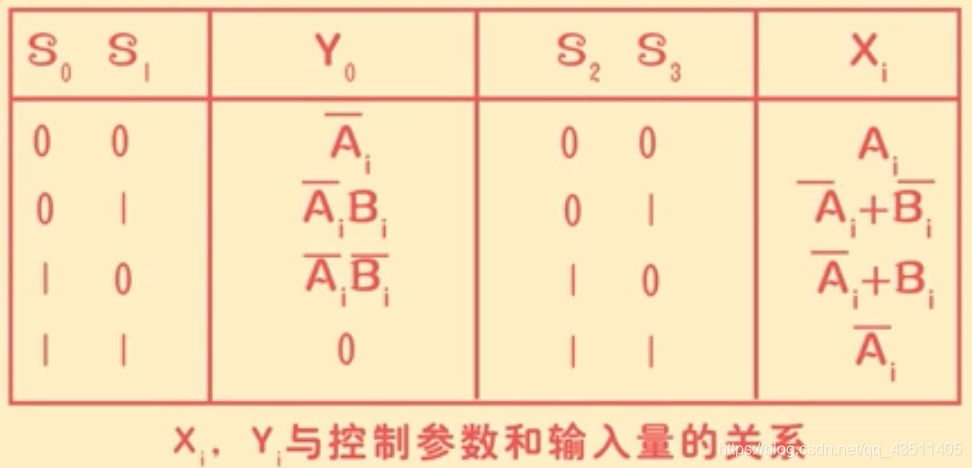

函数发生器：S_0-3为控制端，输入A、B，输出X、Y。

算数逻辑运算
M：控制ALU进行算数运算还是逻辑运算。
①M=0时，算数操作——F_i与X_i，Y_i还有进位输入C_i+1有关
②M=1时，逻辑操作——封锁各位进位输出，即C_n+i=0（这时F_i仅与C_i+1有关）
74181ALU——16种算数运算功能和16种逻辑运算功能
附：

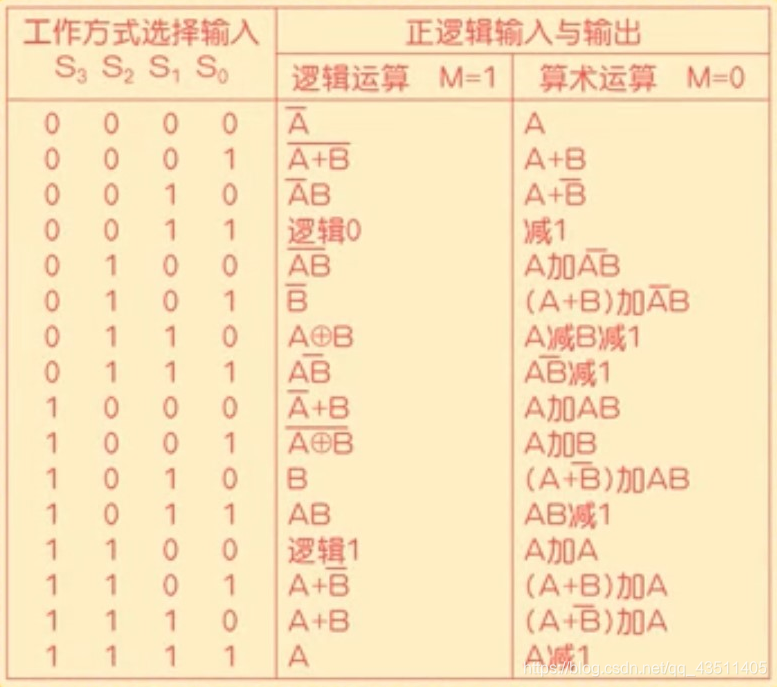

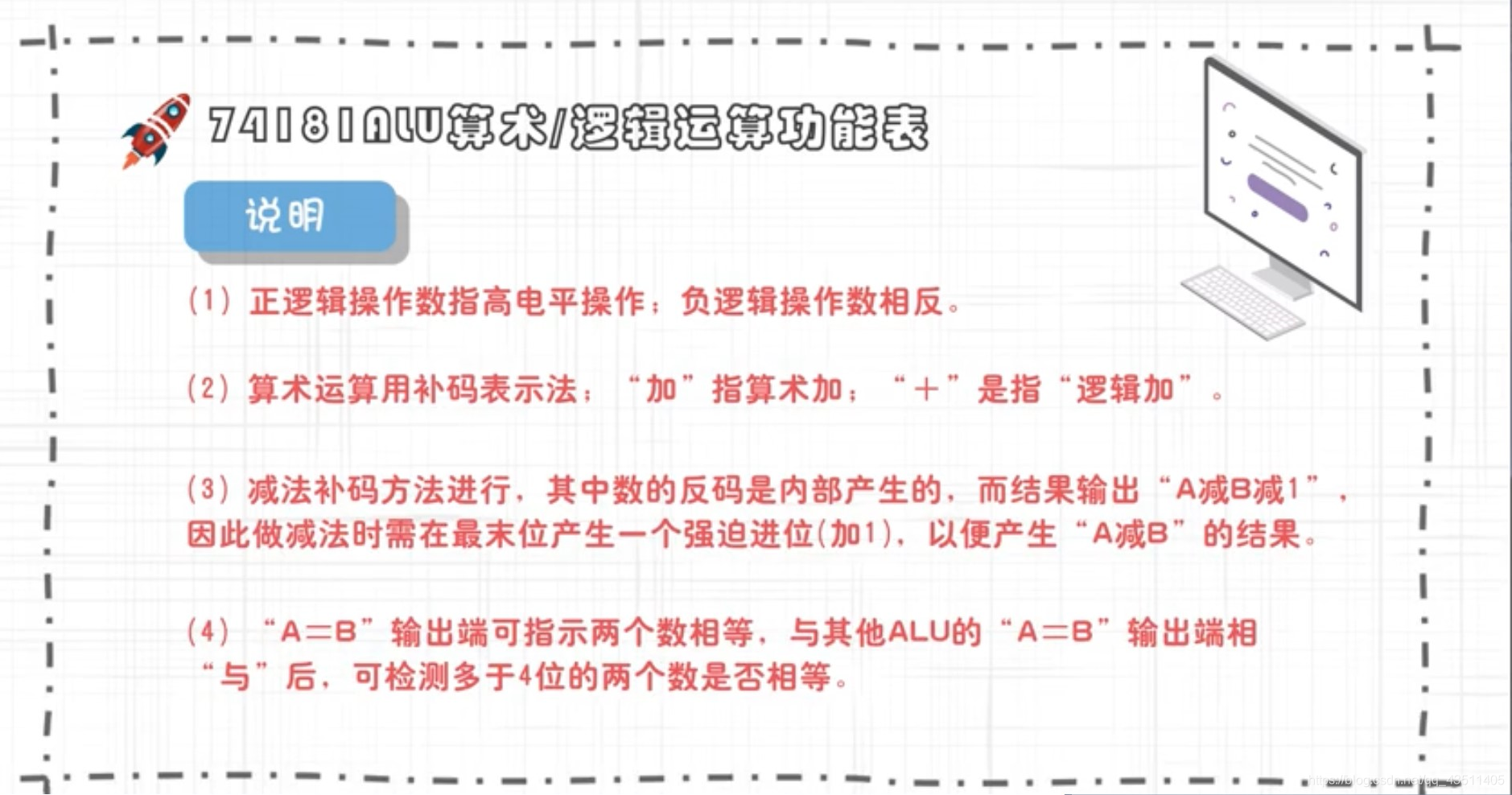

74181ALU算数/逻辑运算功能表

两级先行进位ALU

74182CLA——先行进位加法器

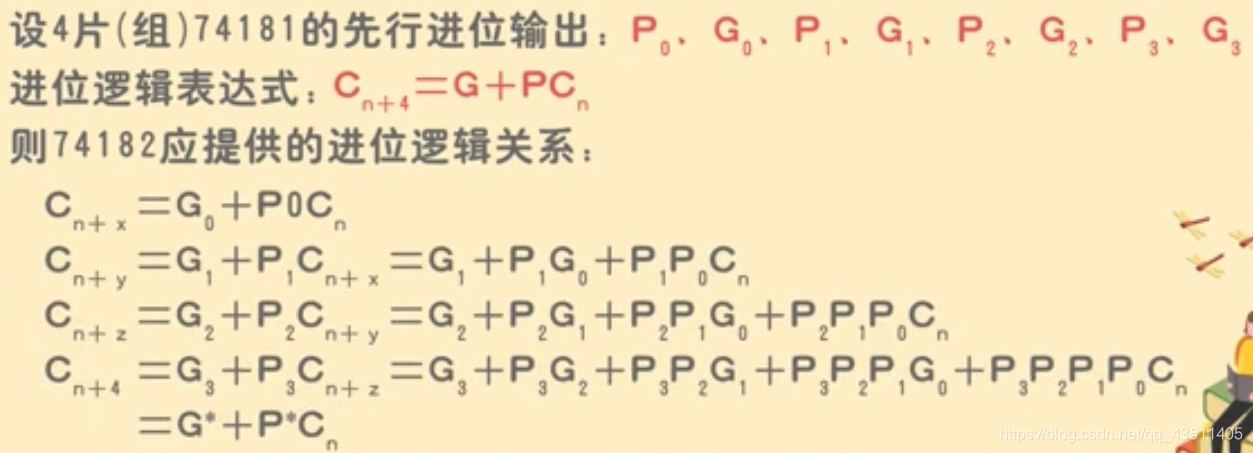

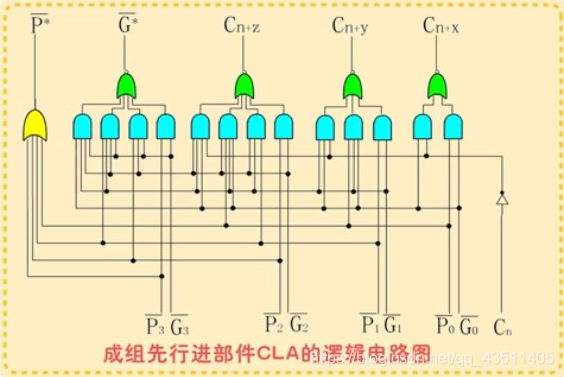

操作方式：将四片74181ALU的P,G（本组先行进位输出端）送入到74182可实现第二级的先行进位

上图中，
P*=P₃P₂P₁P₀就是成组进位传送输出
G*=G₃+P₃G₂+P₃P₂G₁+P₃P₂P₁G₀就是成组进位发生输出


每四个74181上配一个74182，之后把每个74181的P、G传送到74182后产生进位信号，再把其传送到下一个74181，实现同时计算，缩短计算时间
