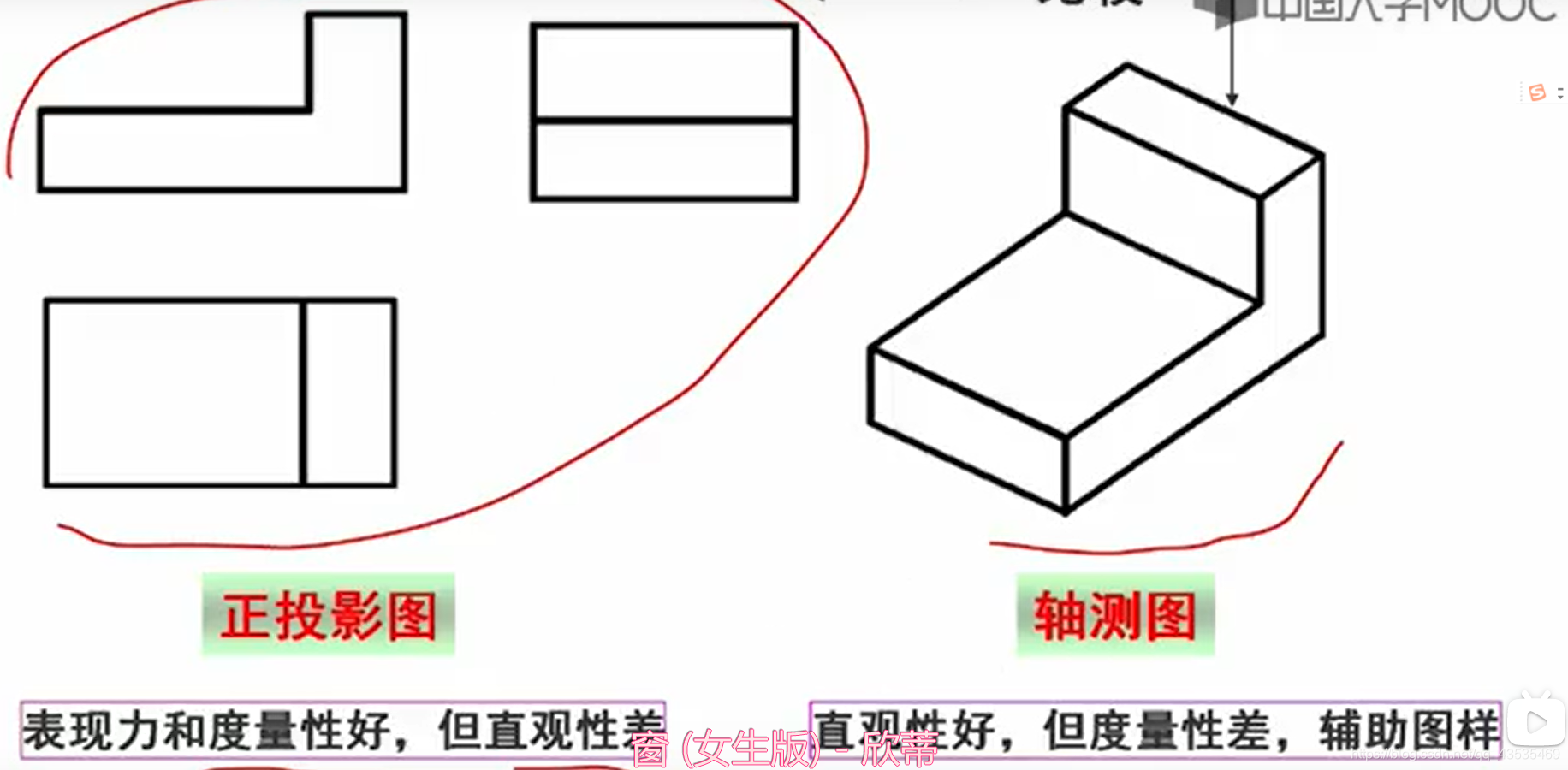

什么是正轴测图

当以xoy面为轴测投影面是 现将物体绕z轴转伽马γ角
接着绕x轴转-阿尔法α角 左后想xoy面投影

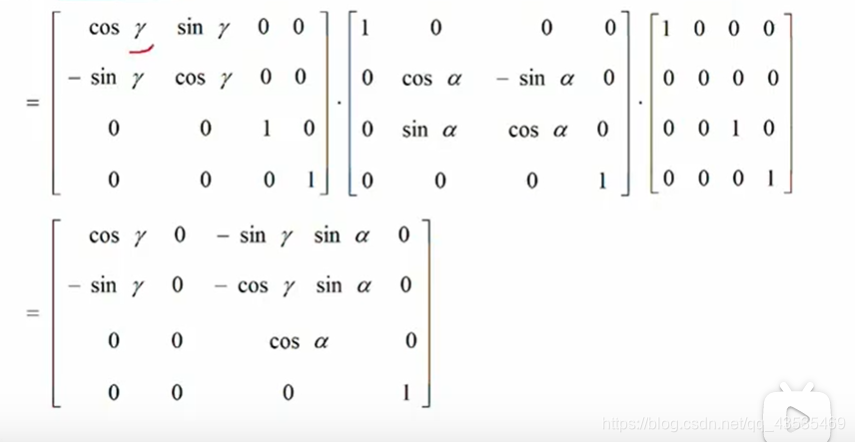

T正 = TZ* T X *TV
在这里插入图片描述

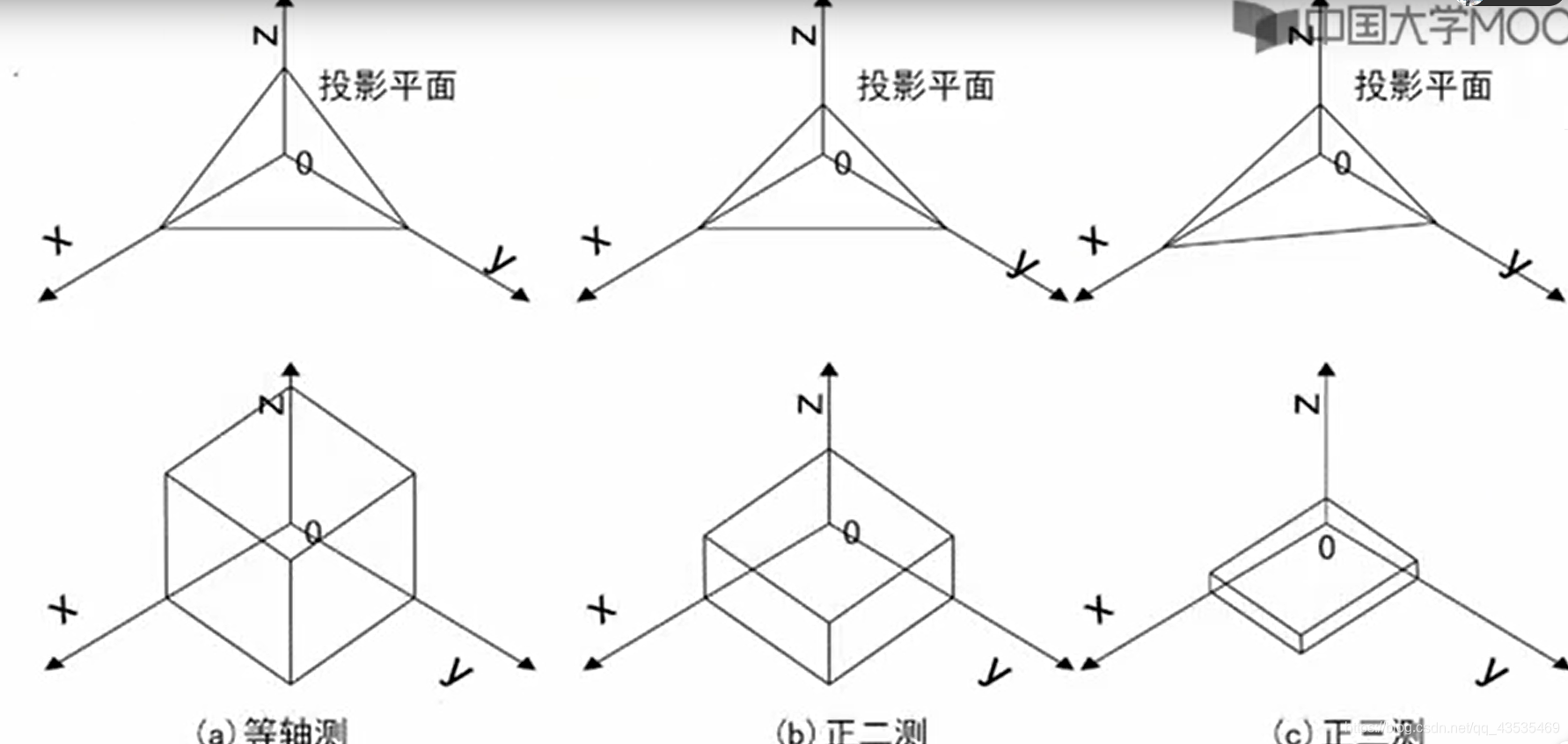

等轴测图

当投影面与三个坐标轴之间的夹角都相等时为等轴测图
在这里插入图片描述

正二轴测图

当投影面与两个坐标轴之间的夹角相等时为正二测图
在这里插入图片描述

正三测图

当投影面与三个坐标轴之间的夹角相等时为正三测图
在这里插入图片描述
在这里插入图片描述
