HFSS新建工程

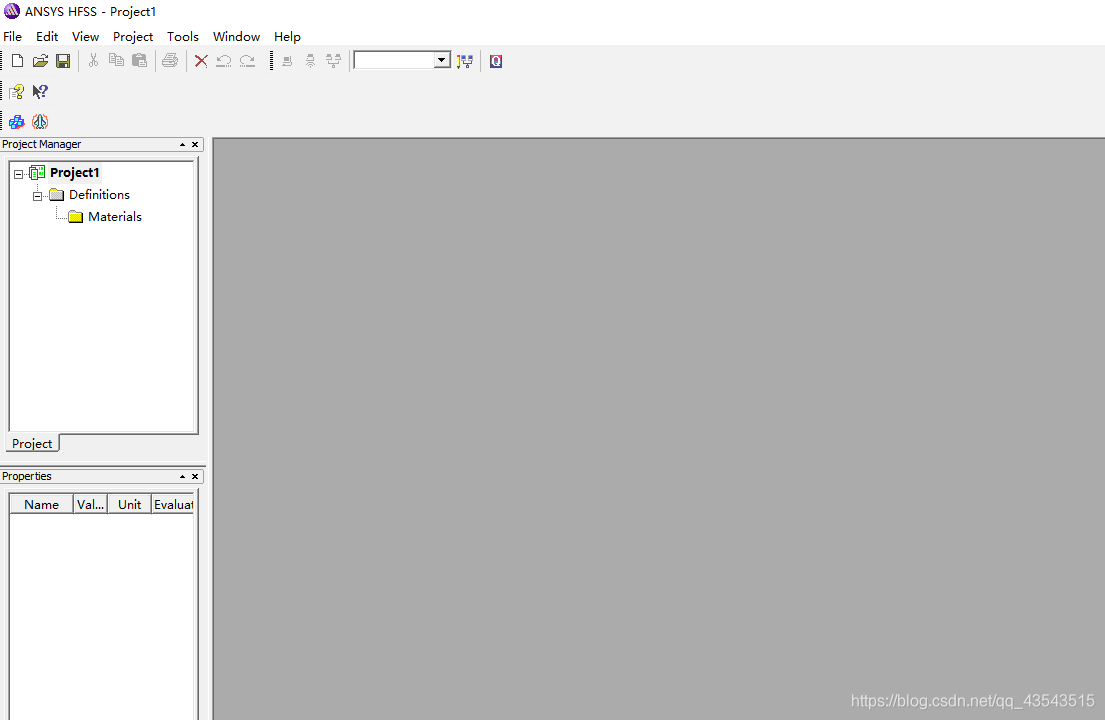

打开洁面后界面是空的

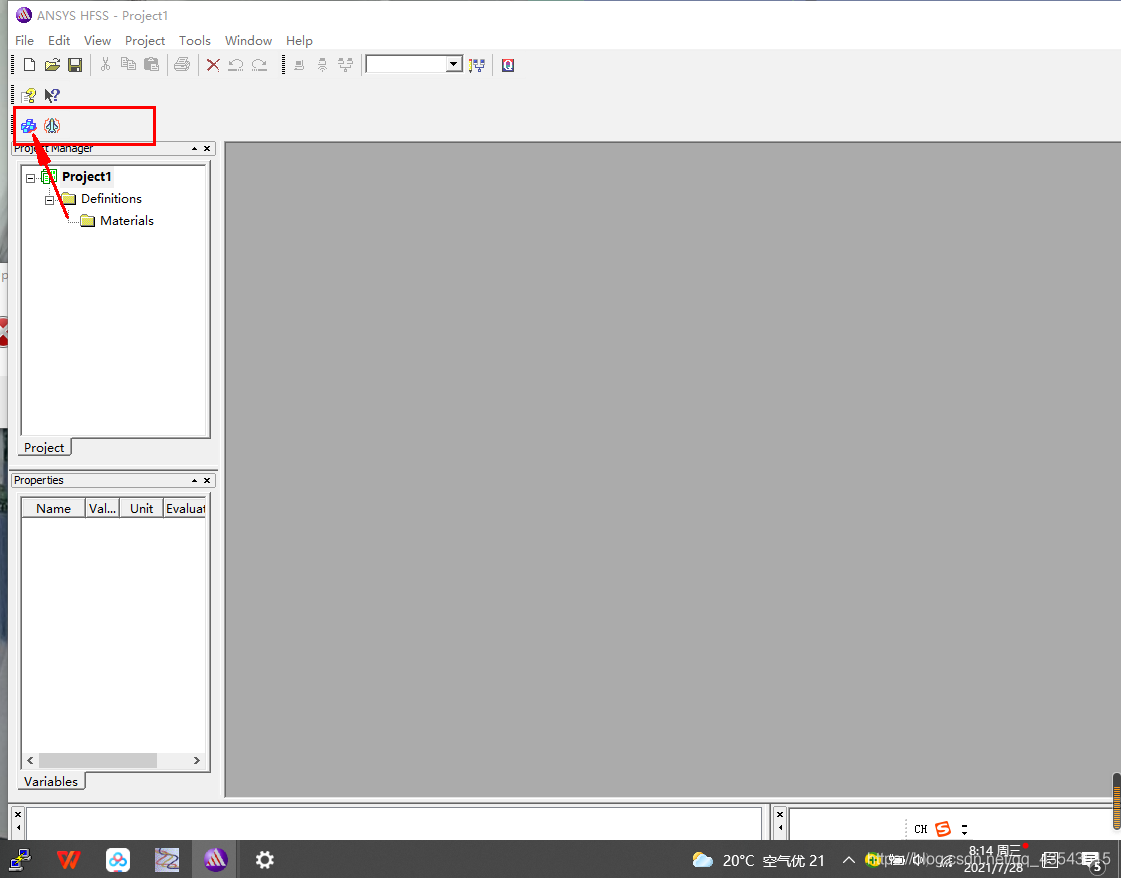

需要点击此处新建

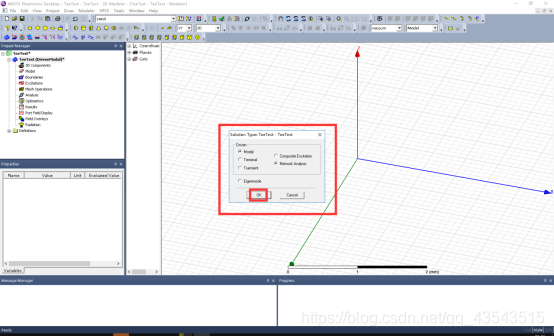

HFSS-solution type-
设置单位为in：
Modeler-units-
设置每次弹出模型之后弹出该模型的属性对话框：

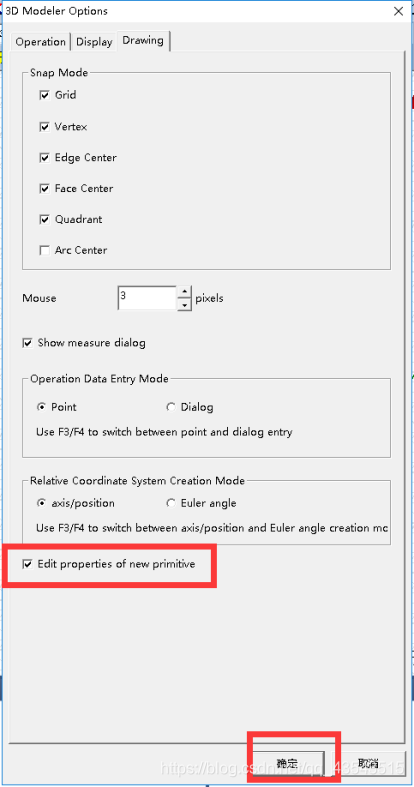

Tools-options- Modeler options
设置复制模型的时候同时复制模型上的激励和边界条件：
Tools-options-HFSS options
创建第一个长方体TeeTest：

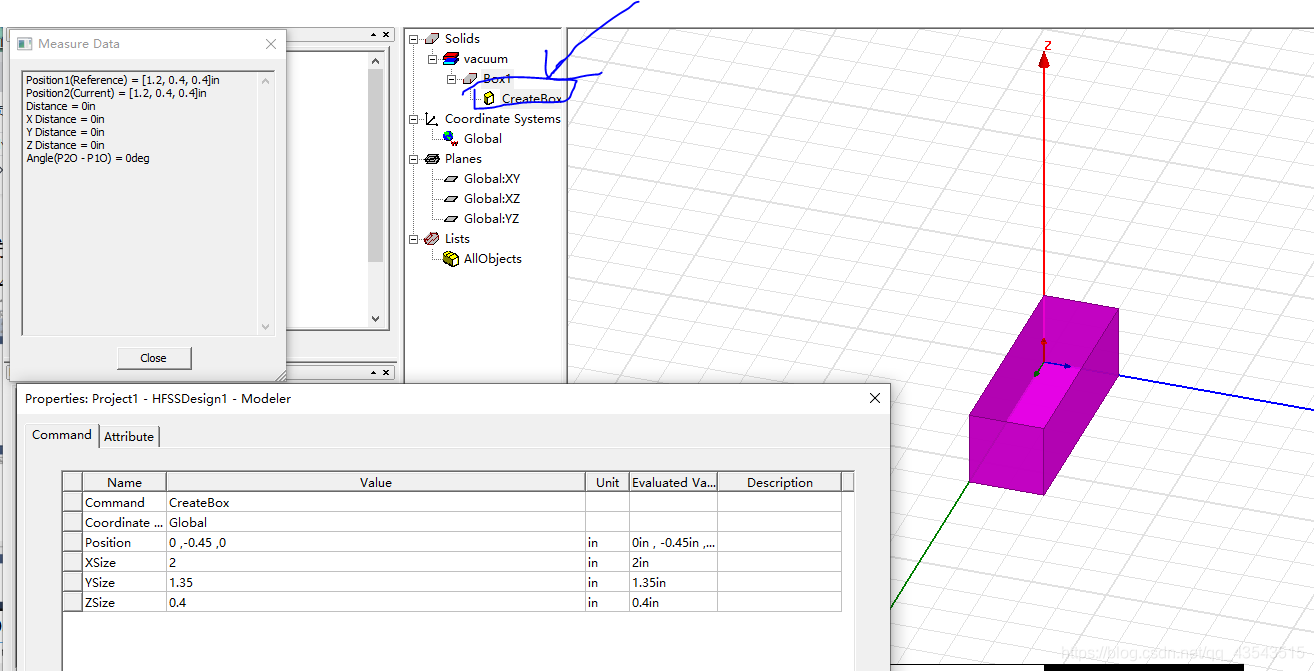

顶点坐标（0，-0.45，0）

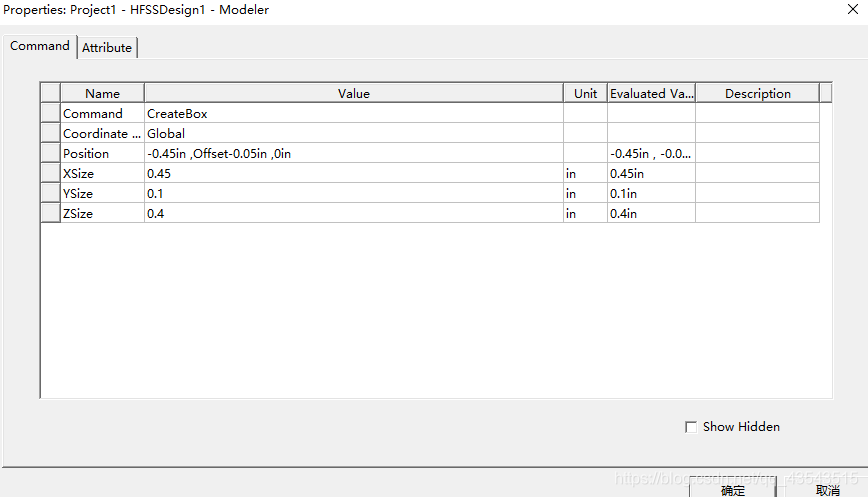

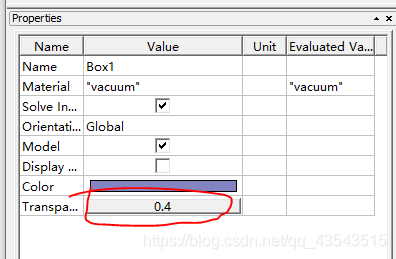

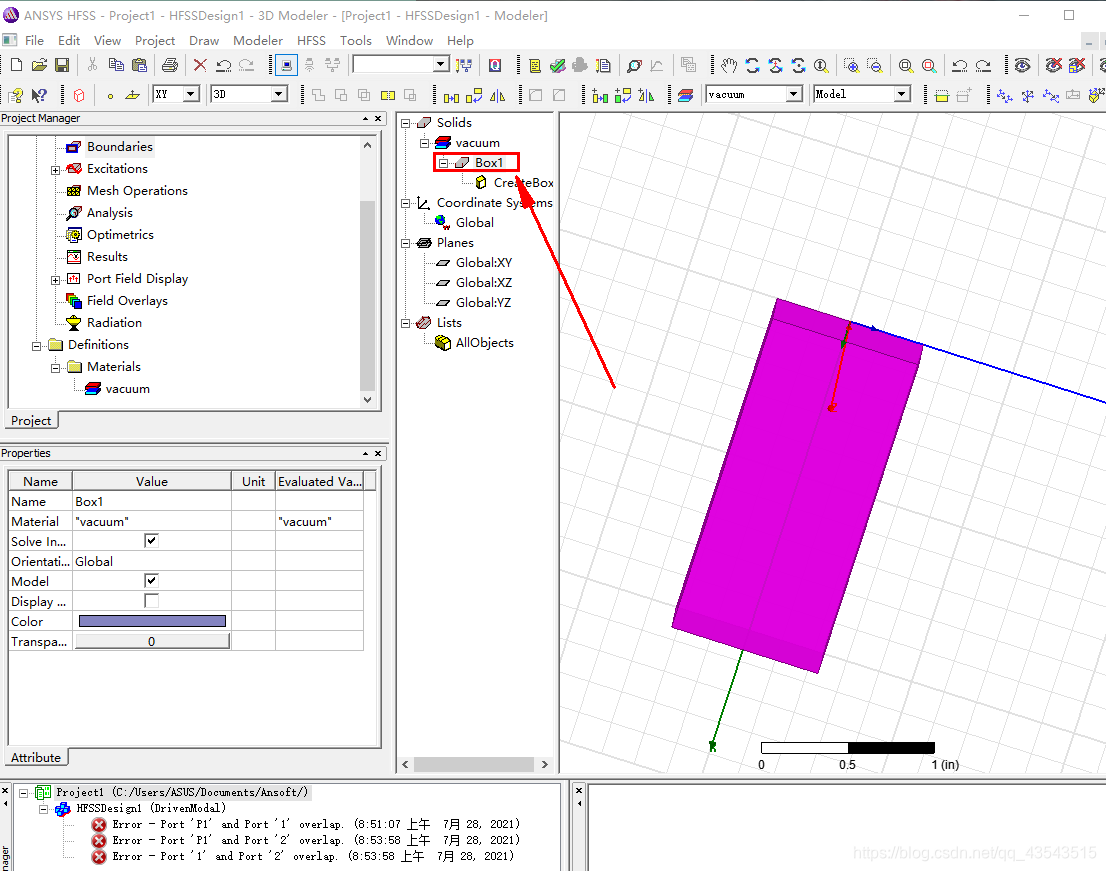

随便画完之后双击图像进行参数修改

添加端口激励：

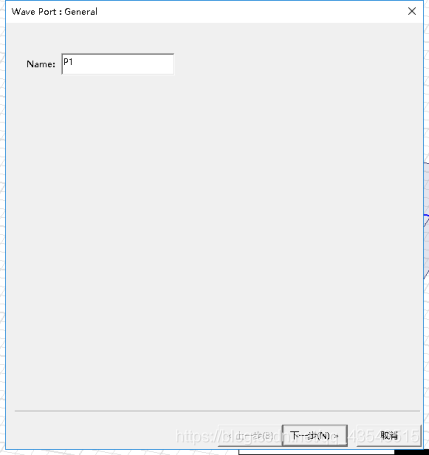

1)选中波导端口面,从主菜单栏选择【HFSS】→【Excitations】→【Assign】→【Wave Port】,名称为
P1

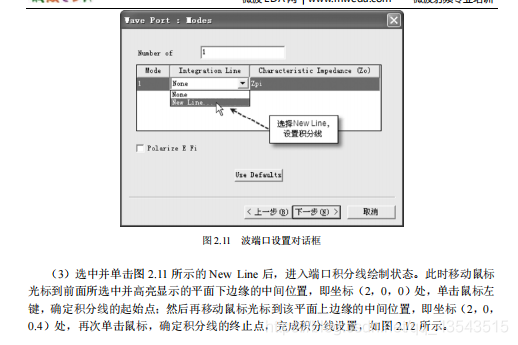

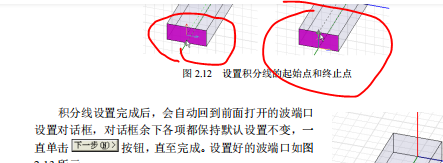

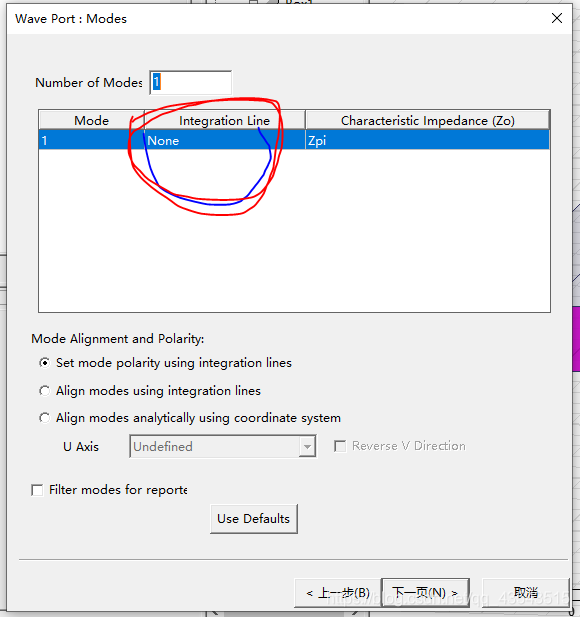

双击下拉菜单选择New Line

点击下一步-完成

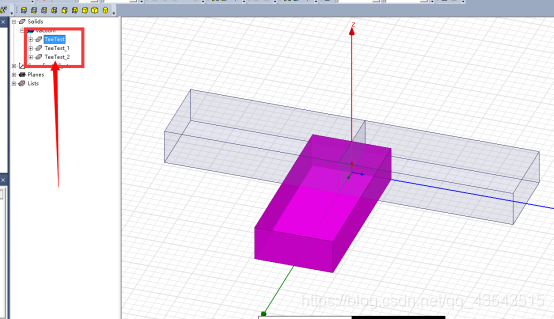

复制TeeTest：
选中
第一个
Edit-Duplicate-Around Axis


第二个
同样的操作，将90°改为-90°
结果为

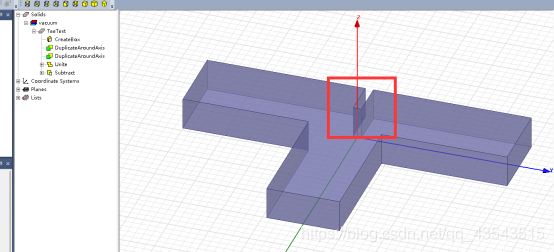

合并三个长方体：

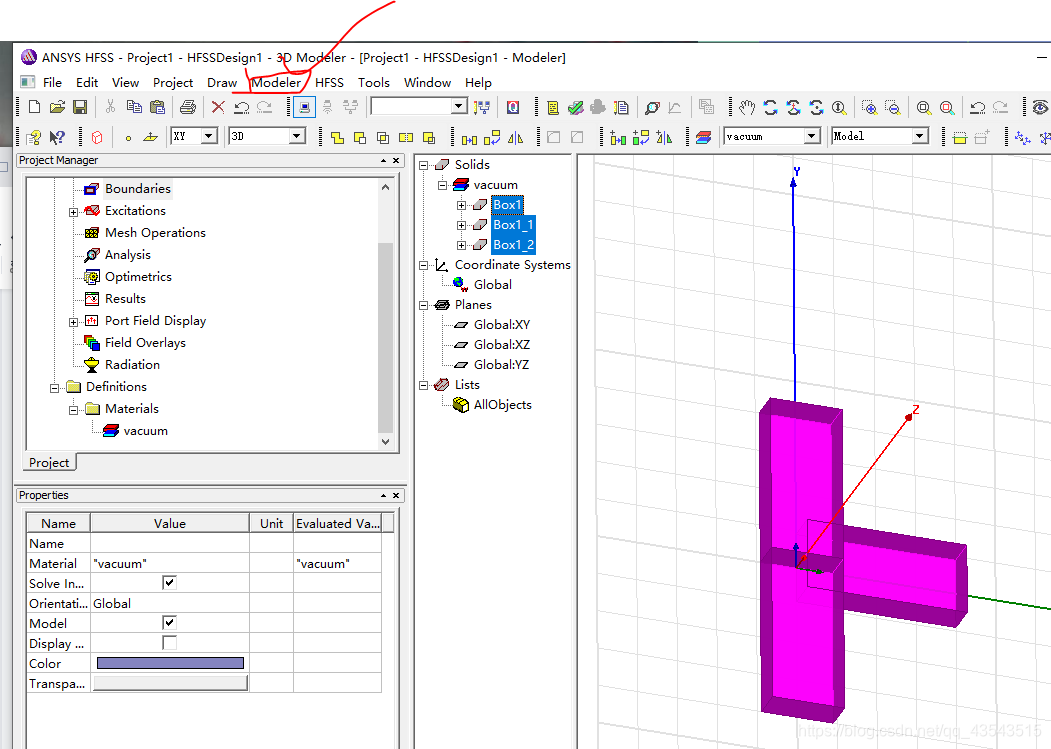

选中它们-Modeler-Boolean-Unite

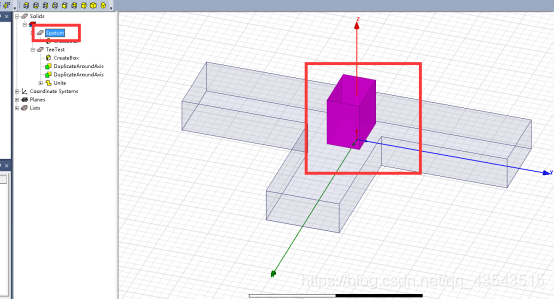

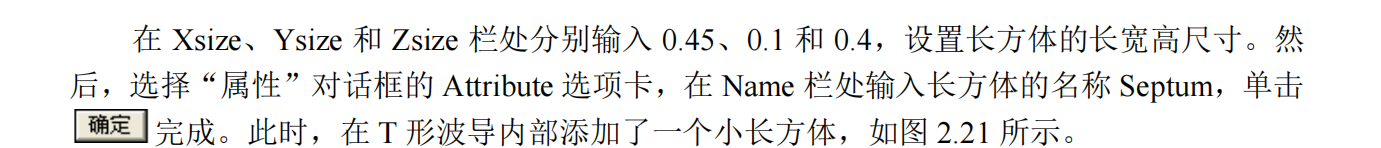

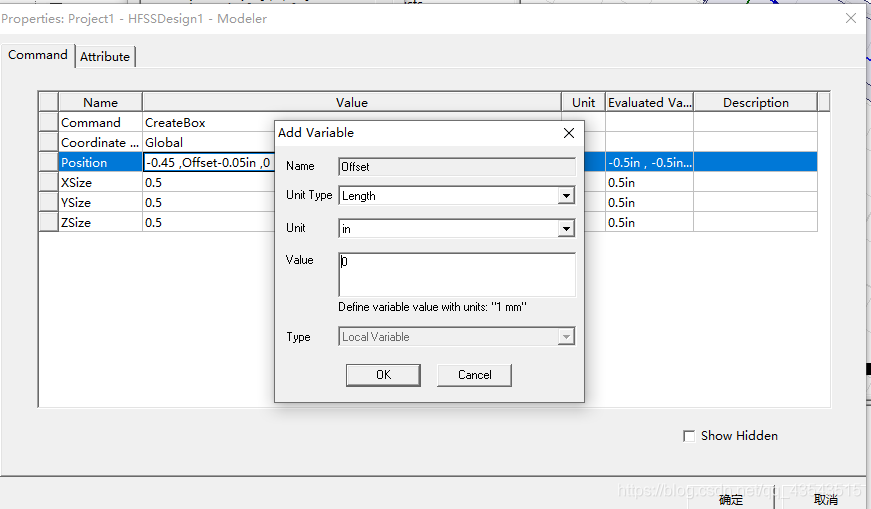

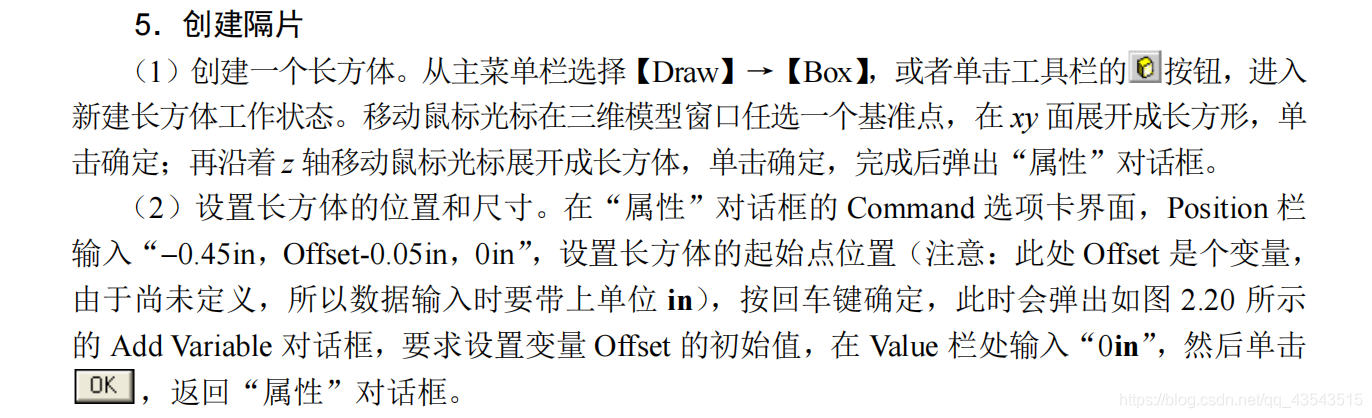

创建小长方体Spetum：




创建槽：

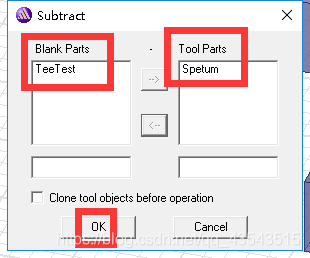

选中TeeTest和Spetum- Modeler-Boolean-Subtract

添加求解设置：

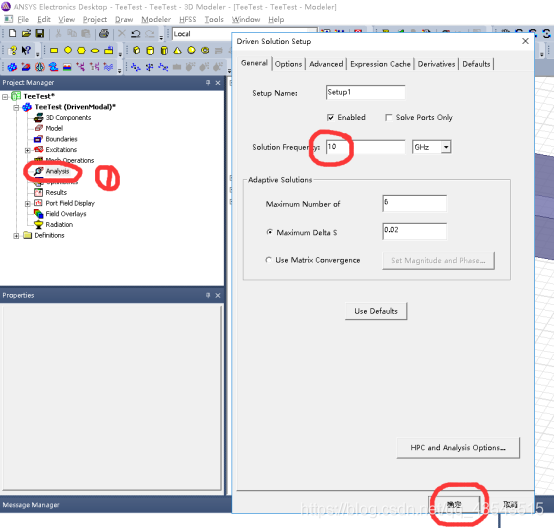

右键Analysis-Add Solution Setup

添加频率扫描：

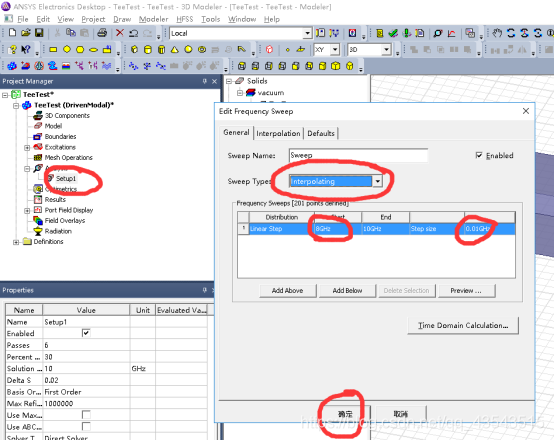

右键Setup1-Add Frequency Sweep

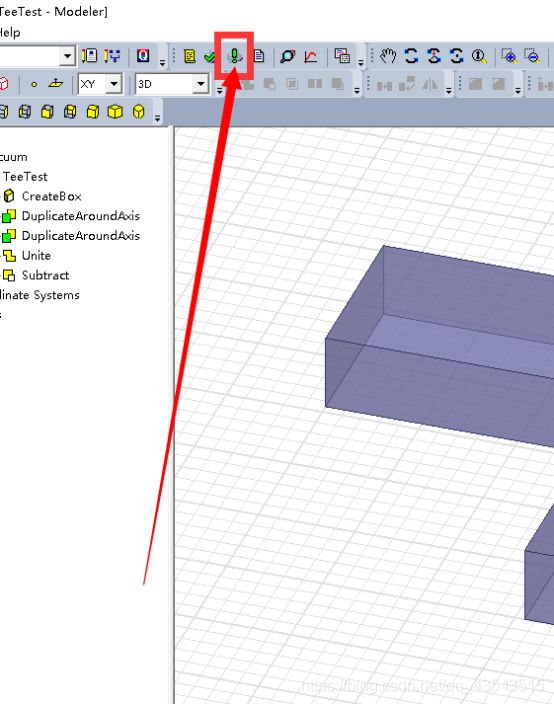

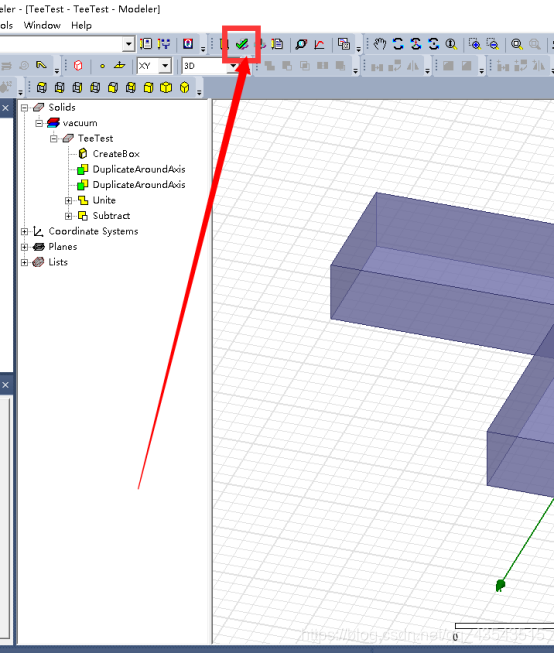

设计检查
仿真

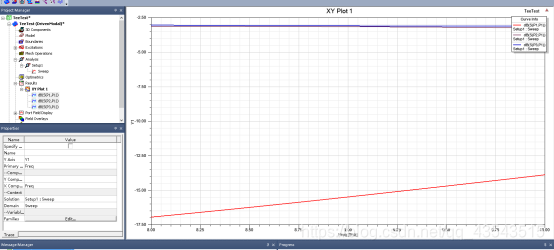

查看扫频结果：

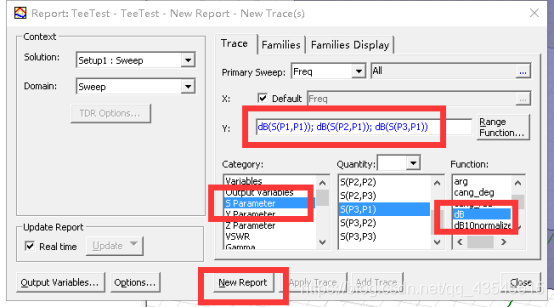

Results-Create Modal Solution Data Report-Rectangular Plot

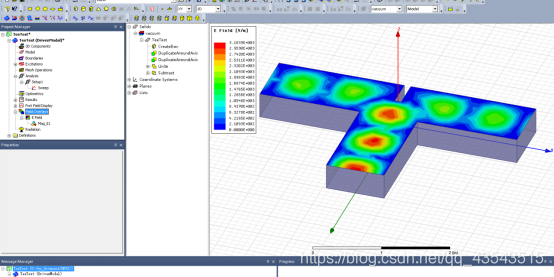

查看电场分布：

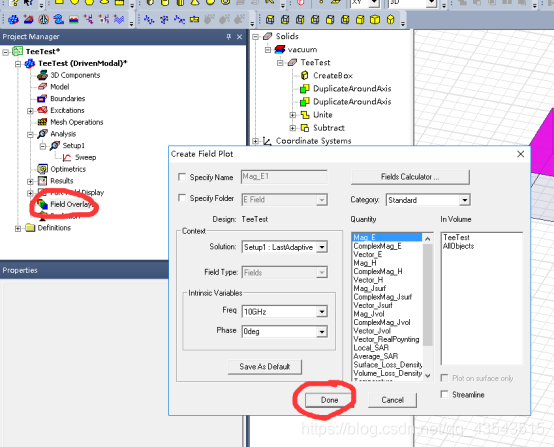

选中上表面-Field Overlays-Plot Fields-E-Mag E

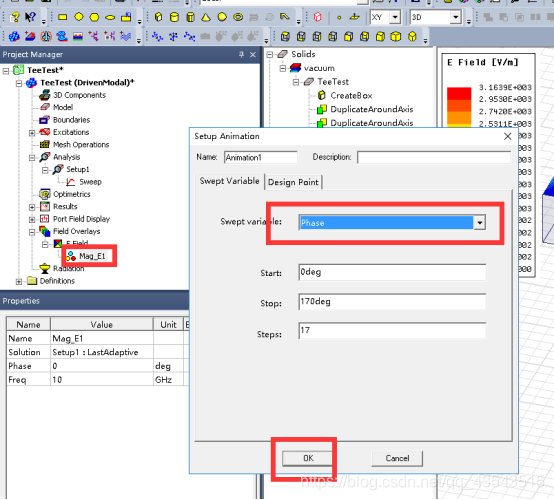

查看动态电场分布：
右键Mag_E1-Animate
