P型MOS管的防电源反接电路解析（为什么D极和S极要反过来接）

使用MOS管实现的防电源反接电路，在电源正确接入时，电源正常对负载供电。在电源正负极反接时，断开负载电路，从而保护负载。

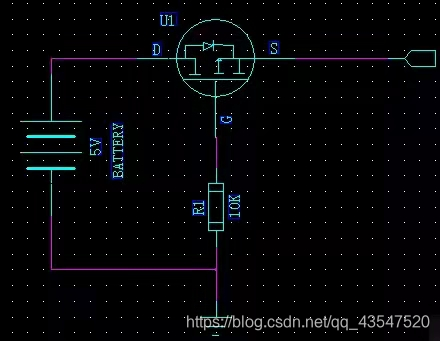

当输入电源是5V时，5V从MOS管的D极经过二极管到S极，因为二极管有一个0.7V的压降，所以S极的电压为4.3V，Ugs=-4.3V,所以MOS管导通，这时候DS的导通压降很小，体二极管也就截止了，所以输出为5V。
当电源接反时，G极的电压为5V,PMOS管是不会导通的，所以保护了后级的电路。

细心的朋友就会发现DS的方向反了吧，MOS管的电流不是要从S极向D极流通的吗？

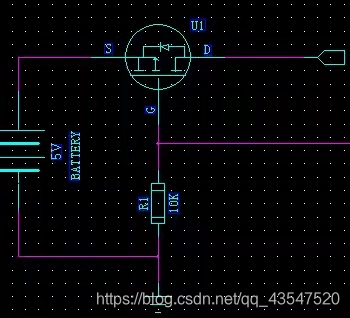

我们把DS反过来接看下，电源正接时，S为5V，G为0V，MOS管导通，D极的电压为5V。
当电源反接时，Ugs的电压大于0，MOS管关闭，似乎是合理的，也起到反电源反接的作用。
但是在S=0V时，电源的正极会先经过负载，最后再到PMOS管的D级，再由体二极管到电源的负极形成回路，会烧坏电路，生意要反过来。
