两种解决AD原理图编译出现OFF-grid警告的办法
AD原理图编译时提示“off grid pin”的警告,是由于元器件或者器件PIN脚没有和栅格对齐造成的原因,解决办法有两种:
(1)修改对应的元器件对齐栅格

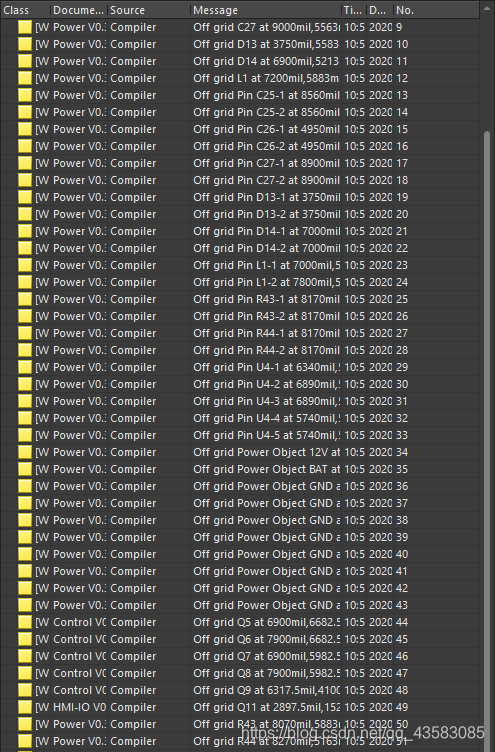

下图显示的为栅格未对齐的警告

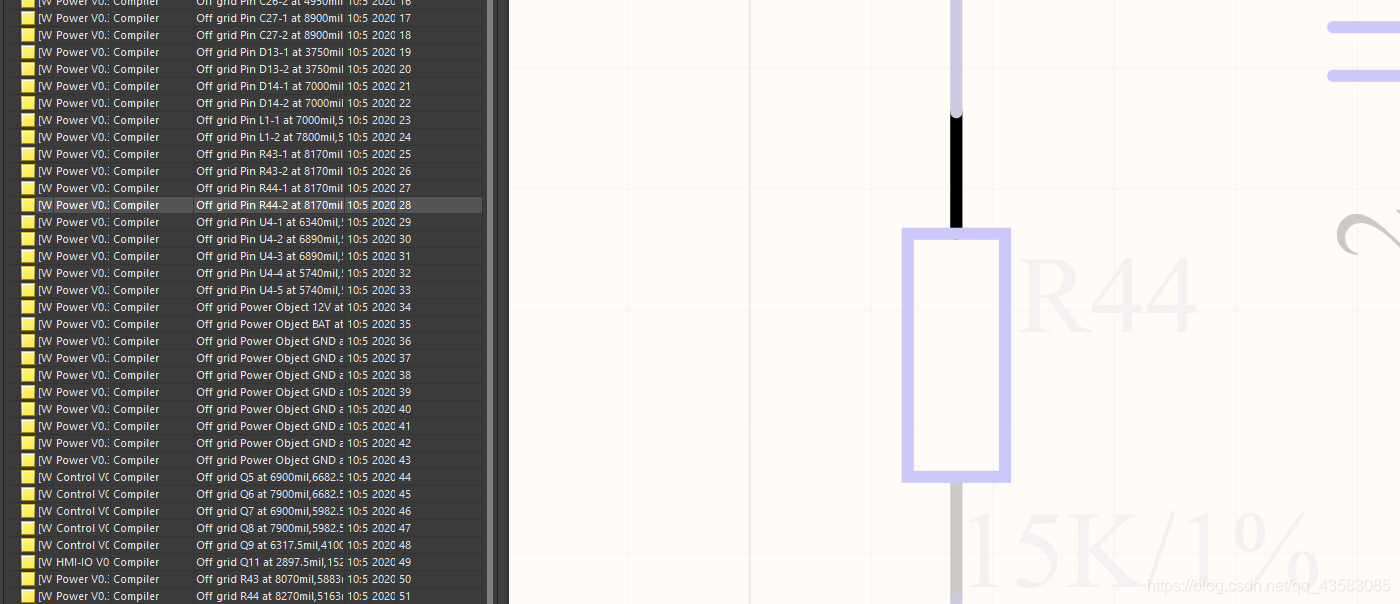

选中警告,原理图页面跳转到对应的元器件
选择其中一个警告元器件,右键→对齐→对齐到栅格上,元器件会自动对齐栅格,效果如图所示

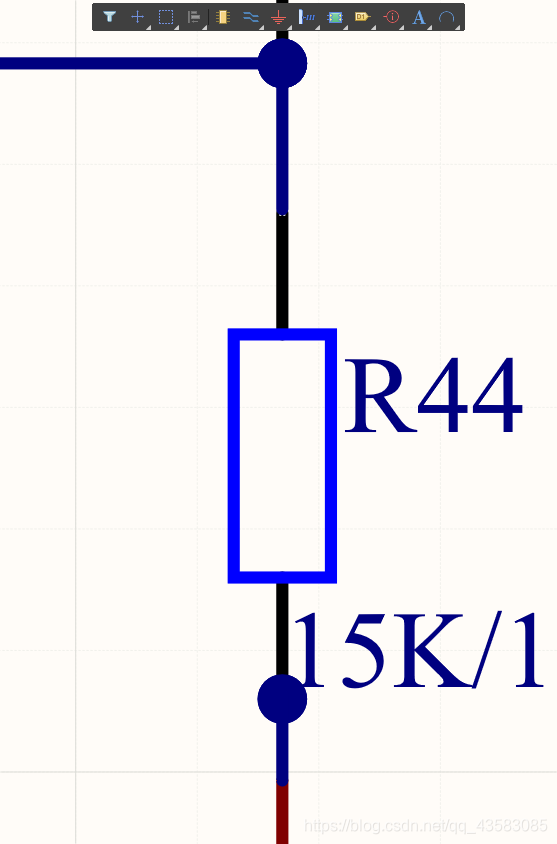

但是这种方式有一弊端,若原理图已绘制完成,则需要重新进行电气连线,否则会如上图所示,出现结点。因此此方法针对未完成的原理图比较好,若原理图已绘制完成,且生成的此类警告比较多,则推荐第二种方法。
(2)修改原理图编译规则

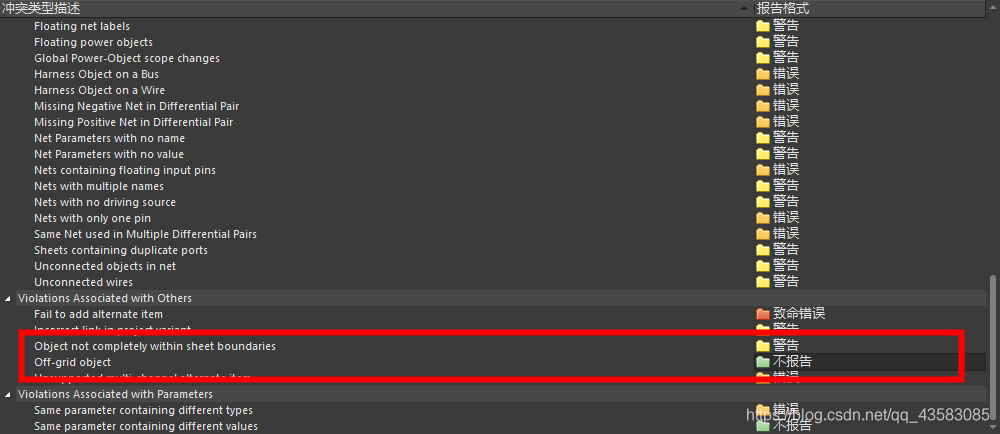

在原理图界面右键→工程选项→错误报告,界面选择修改off grid object 的报告格式为不报告,则此类型错误在下次编译时不会产生报告。
